CAD偏移命令绘制平行线步骤详解

CAD作为专业制图软件，其高效的快捷操作能显著提升工作效率。在工程制图领域，掌握核心命令尤为重要。本文针对设计人员常用的平行线绘制需求，详解Offset命令的完整操作流程。

CAD平行线绘制核心指令解析

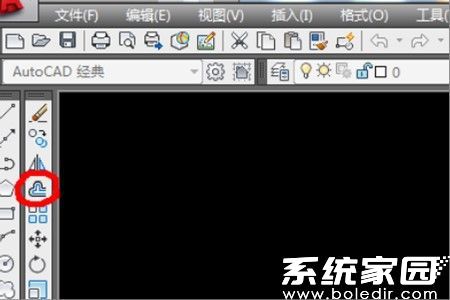

1、启动CAD软件后，在绘图界面左侧工具栏定位偏移功能图标。该按钮通常显示为两条平行线段构成的图形符号，用户也可通过快捷键激活功能面板。

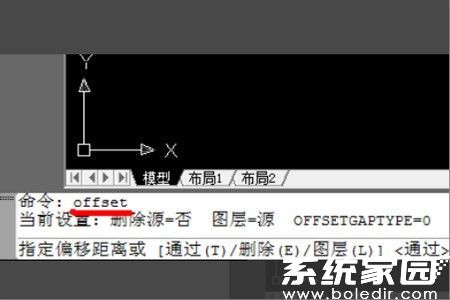

2、在命令栏输入大写的OFFSET指令（不区分大小写），敲击空格键确认操作。此时系统将进入偏移参数设置模式，界面会出现相应的提示信息。

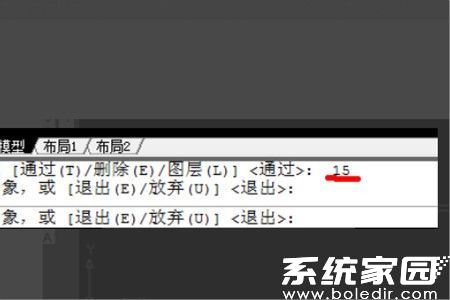

3、根据设计要求输入精确的偏移数值。建议通过数字键盘输入具体参数，注意单位需与当前图纸设置保持一致。数值输入完成后需再次确认执行操作。

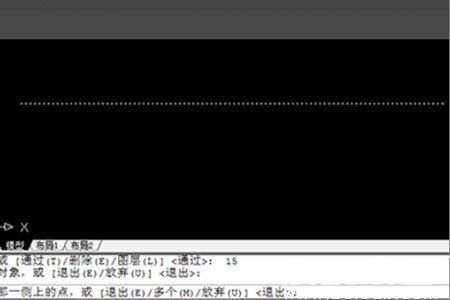

4、移动光标至需要复制的基准线位置。此时目标线段会呈现高亮状态，单击左键完成选择。系统将自动识别线性特征并准备生成平行线。

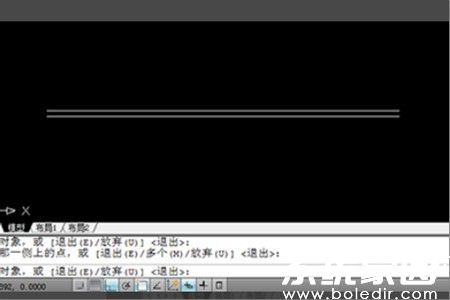

5、向目标方向拖动光标时，实时预览线将显示偏移效果。确定位置后单击左键完成绘制，按ESC键可退出当前命令。建议开启正交模式确保方向准确性。

熟练掌握Offset命令不仅能绘制标准平行线，还可应用于多段线、圆弧等复杂图形的等距复制。建议设计人员通过F8功能键切换正交模式，配合动态输入功能实现精准制图。定期清理冗余图形元素可保持图纸运行效率。
