CAD批量打印图框识别异常处理技巧

在使用CAD软件进行批量打印操作时，部分用户会遇到图纸边框无法被系统准确识别的技术问题。这种情况多源于软件未能自动获取图框的尺寸参数，导致输出内容缺失或排版异常。本文将系统解析该问题的成因并提供完整的解决方案。

图框识别异常处理流程：

一、启动软件后进入转换功能模块，在操作界面顶部导航栏找到并点击「高级设置」选项。该功能区包含多种专业参数配置，建议操作前做好原始文件备份。

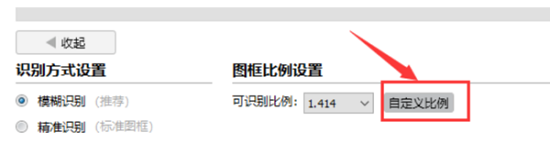

二、在展开的高级设置面板中，定位「自定义比例」功能按钮。此处可对非标准图框进行精确尺寸定义，需注意数值单位需与设计图纸保持一致。

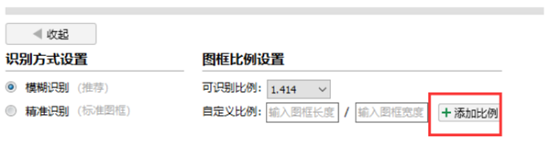

三、对每个独立图框执行数据录入：手动输入实际测量的长度值与宽度值，每次输入完成后点击「添加比例」进行参数存储。建议采用游标卡尺等专业工具测量实体图框，确保数值精确到小数点后两位。

当完成所有图框比例设置后，点击确认按钮执行批量转换操作。若系统仍提示识别异常，则需检查图框结构是否存在以下问题：折线边框、非闭合线段、多重嵌套图框等非常规设计。

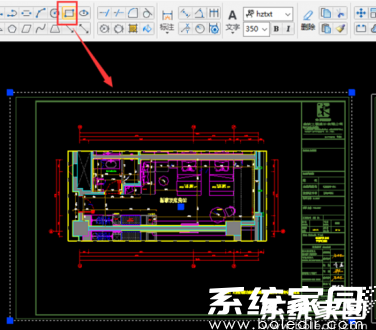

针对不规则图框的处理方案：使用矩形工具在原有图框外围创建辅助边界，记录新矩形的精确尺寸并重新执行比例添加流程。建议辅助框与原始图框保留3-5毫米的安全间距，避免内容裁切。

完成上述技术调整后，建议先进行单页测试打印验证效果，确认无误后再执行批量输出。若经过三次以上调试仍存在识别偏差，可通过官方技术支持渠道提交图纸样本进行深度检测。

日常使用中建议建立标准图框模板库，定期更新比例参数数据库，可有效预防类似问题的重复发生。对于团队协作项目，需统一设计规范并设置图纸审查机制，从源头上保障批量打印的稳定性。
