前言

之前家里的路由器一直用的都是网件 R7000 搭载的梅林固件，虽说性能也还不错，比两百块钱的小米路由器强多了，但还是不能满足我的需求，装了某魔法软件后内存蹭蹭蹭爆满啊。终于有理由换软路由了，此时不换更待何时！

经过一番对比，最后决定在某宝上入手了一款低功耗的 J3160，4 核 4 G，700 大洋左右，刷了个 LEDE 系统，这下绝对够用了。跑了几个魔法软件和一堆容器也没耗多少资源，还是 x86 香啊！

R7000 就老老实实通过 Access Point 模式作为二级路由提供 WiFi 吧。

到这里有人可能要问了，说了这么多跟这篇文章的主题有什么关系呢？别急，下面进入主题。

01

背景

作为顶级贫苦玩家，肯定会在家里装上各种奇奇怪怪的应用，Aria2 和 Transmission 肯定不能少。作为顶级云原生狂热信徒，监控一条龙服务肯定不能少，至少应该上一套 Grafana 和 Prometheus。然而，这么多乱七八糟的端口，我可记不住。。。

我需要一款负载均衡器来反代所有的服务，别跟我说 Nginx，作为云原生舔狗，用 Nginx 是不可能的，必须用我的偶像 Envoy 来做反代啊，既能反代 Web 服务，还能代替防火墙的端口映射功能（就是反代 TCP 啦），最重要的是还能暴露所有 Upstream 服务的 metrics，再结合 Prometheus 和 Grafana，不香吗？（你想想，连 samba 和 UDP 服务都能监控）

第一步当然是让路由器获取外网 IP 了，现在上海电信用的都是 SDN 网关，破解都无从破解，但很多人不知道的是，其实你可以打电信客服电话让人家在后台把 SDN 网关改成桥接模式。。。 改完桥接模式就好办了，直接路由器拨号就是外网 IP。

下面就是改 LEDE Web 服务端口，因为 Envoy 得用 80 端口，所以把它的端口改成别的，比如 81 就不错：

$ cat /etc/config/uhttpdconfig uhttpd 'main'list listen_http '0.0.0.0:81'list listen_http '[::]:81'list listen_proxy '127.0.0.1:8000'list listen_https '0.0.0.0:6443'list listen_https '[::]:6443'option home '/www'...

改完之后重启 httpd 服务：

$ /etc/init.d/uhttpd restart

DDNS 和申请 https 证书什么的我就不说了，不是本文的重点。

02

基于文件的 xDS 动态更新

80 和 443 端口被腾出来之后，就可以愉快地使用反代了。可是安装 Envoy 是个头疼的问题啊，编译太复杂，GetEnvoy^[1] 项目又不支持 busybox，只能通过容器跑了。配置如图：

下面就是老老实实写配置文件，没什么可说的，但问题就出在这里，Upstream 服务不多倒好办，一旦变多，Envoy 配置文件会过于冗长，很容易看花眼。虽想到了用控制平面来动态更新配置，但我没必要单独起个控制平面服务，还有没有别的办法呢？有的，其实 Envoy 是可以将文件作为配置的订阅来源的。方法很简单，首先需要参加一个 Bootstrap 引导程序配置文件，里面定义了 node 信息和动态资源：

$ cat envoy.yaml
node:id: node0cluster: cluster0
dynamic_resources:lds_config:path: /etc/envoy/lds.yamlcds_config:path: /etc/envoy/cds.yaml
admin:access_log_path: "/dev/stdout"address:socket_address:address: "::"ipv4_compat: trueport_value: 15001

Envoy 将使用 inotify^[2]（MacOS 用的是 kqueue）来监视文件的更改，一旦检测到更改，就立即订阅更新。查看系统是否支持 inotify：

$ ll /proc/sys/fs/inotify/-rw-r--r--    1 root     root           0 Dec 23 16:05 max_queued_events
-rw-r--r--    1 root     root           0 Dec 23 16:05 max_user_instances
-rw-r--r--    1 root     root           0 Dec 23 16:05 max_user_watches

lds.yaml 里是 Listener 的配置，cds.yaml 里是 Cluster 的配置，先往 lds.yaml 中加入如下的配置：

version_info: "0"
resources:
- "@type": type.googleapis.com/envoy.api.v2.Listenername: listener_http_v4address:socket_address:address: 0.0.0.0port_value: 80filter_chains:- filters:- name: envoy.http_connection_managertyped_config:"@type": type.googleapis.com/envoy.config.filter.network.http_connection_manager.v2.HttpConnectionManagerstat_prefix: ingress_httpcodec_type: AUTOaccess_log:name: envoy.file_access_logtyped_config:"@type": type.googleapis.com/envoy.config.accesslog.v2.FileAccessLogpath: /dev/stdoutroute_config:name: http_route_v4virtual_hosts:- name: backenddomains:- "router.fuckcloudnative.io"- "mynas.fuckcloudnative.io"routes:- match:prefix: "/"redirect:https_redirect: trueport_redirect: 8443response_code: "FOUND"- name: defaultdomains:- "*"routes:- match:prefix: "/"route:cluster: ledehttp_filters:- name: envoy.router

域名改成你自己的就好，路由分为两部分，通过那两个域名访问的就会被转到 https，其他的都转到 lede Web 服务。其实 http 转 https 的那部分路由可以删掉，因为国内的运营商基本上都把 80 端口封了，外网是无法访问的。第二部分不能删除，删除之后就不能通过内网访问 lede Web 界面了。

再加入 https 的配置：

- "@type": type.googleapis.com/envoy.api.v2.Listenername: listener_https_v4address:socket_address:address: 0.0.0.0port_value: 8443filter_chains:- filter_chain_match:server_names: "router.fuckcloudnative.io"transport_socket:name: envoy.transport_sockets.tlstyped_config:"@type": type.googleapis.com/envoy.api.v2.auth.DownstreamTlsContextcommon_tls_context:tls_certificates:- certificate_chain:filename: "/etc/ssl/router.fuckcloudnative.io/3207748_router.fuckcloudnative.io.pem"private_key:filename: "/etc/ssl/router.fuckcloudnative.io/3207748_router.fuckcloudnative.io.key"filters:- name: envoy.http_connection_managertyped_config:"@type": type.googleapis.com/envoy.config.filter.network.http_connection_manager.v2.HttpConnectionManagerstat_prefix: ingress_httpscodec_type: AUTOaccess_log:name: envoy.file_access_logtyped_config:"@type": type.googleapis.com/envoy.config.accesslog.v2.FileAccessLogpath: /dev/stdoutroute_config:name: https_route_v4_defaultvirtual_hosts:- name: defaultdomains:- "*"routes:- match:prefix: "/"route:cluster: ledehttp_filters:- name: envoy.router

接下来往 cds.yaml 中加入 Cluster 配置：

version_info: "0"
resources:
- "@type": type.googleapis.com/envoy.api.v2.Clustername: ledeconnect_timeout: 1stype: strict_dnsdns_lookup_family: V4_ONLYlb_policy: ROUND_ROBINload_assignment:cluster_name: ledeendpoints:- lb_endpoints:- endpoint:address:socket_address:address: 127.0.0.1port_value: 81

由于 Docker 对 inotify 的支持不太友好，有时不会检测不到文件系统的更改，所以最好的办法是强制更改，原理很简单，将文件重命名，然后再改回来。写一个脚本就好了：

$ cat apply.sh
#!/bin/bashmv cds.yaml cds.yaml.temp
mv cds.yaml.temp cds.yaml
mv lds.yaml lds.yaml.temp
mv lds.yaml.temp lds.yaml

注意：必须先更新 CDS，后更新 LDS。

执行脚本之后，查看 Envoy 日志，发现配置已经生效：

$ docker logs -f envoy[2019-12-23 09:22:14.644][1][info][upstream] [source/common/upstream/cds_api_impl.cc:71] cds: add 1 cluster(s), remove 0 cluster(s)
[2019-12-23 09:22:14.648][1][info][upstream] [source/common/upstream/cds_api_impl.cc:87] cds: add/update cluster 'lede'
[2019-12-23 09:22:30.186][1][info][upstream] [source/server/lds_api.cc:71] lds: add/update listener 'listener_http_v4'
[2019-12-23 09:22:45.881][1][warning][config] [source/server/listener_impl.cc:287] adding listener '0.0.0.0:8443': filter chain match rules require TLS Inspector listener filter, but it isn't configured, trying to inject it (this might fail if Envoy is compiled without it)
[2019-12-23 09:22:45.882][1][info][upstream] [source/server/lds_api.cc:71] lds: add/update listener 'listener_https_v4'

ipv6

上面只是 ipv4 的配置，如果你的宽带开启了 ipv6，还可以开启 ipv6 端口。至于我为什么要将 ipv4 和 ipv6 分开呢，因为据我测试，电信运营商只封了 ipv4 的 80 和 443 端口，ipv6 还可以用，所以我需要为 ipv4 和 ipv6 分配不同的路由策略。在 lds.yaml 中加入 ipv6 的配置：

- "@type": type.googleapis.com/envoy.api.v2.Listenername: listener_http_v6address:socket_address:address: "::"port_value: 80filter_chains:- filters:- name: envoy.http_connection_managertyped_config:"@type": type.googleapis.com/envoy.config.filter.network.http_connection_manager.v2.HttpConnectionManagerstat_prefix: ingress_httpcodec_type: AUTOaccess_log:name: envoy.file_access_logtyped_config:"@type": type.googleapis.com/envoy.config.accesslog.v2.FileAccessLogpath: /dev/stdoutroute_config:name: http_route_v6virtual_hosts:- name: backenddomains:- "router.fuckcloudnative.io"- "mynas.fuckcloudnative.io"routes:- match:prefix: "/"redirect:https_redirect: trueport_redirect: 443response_code: "FOUND"- name: defaultdomains:- "*"routes:- match:prefix: "/"route:cluster: ledehttp_filters:- name: envoy.router
- "@type": type.googleapis.com/envoy.api.v2.Listenername: listener_https_v6address:socket_address:address: "::"port_value: 443filter_chains:- filter_chain_match:server_names: "router.fuckcloudnative.io"transport_socket:name: envoy.transport_sockets.tlstyped_config:"@type": type.googleapis.com/envoy.api.v2.auth.DownstreamTlsContextcommon_tls_context:tls_certificates:- certificate_chain:filename: "/etc/ssl/router.fuckcloudnative.io/3207748_router.fuckcloudnative.io.pem"private_key:filename: "/etc/ssl/router.fuckcloudnative.io/3207748_router.fuckcloudnative.io.key"filters:- name: envoy.http_connection_managertyped_config:"@type": type.googleapis.com/envoy.config.filter.network.http_connection_manager.v2.HttpConnectionManagerstat_prefix: ingress_httpscodec_type: AUTOaccess_log:name: envoy.file_access_logtyped_config:"@type": type.googleapis.com/envoy.config.accesslog.v2.FileAccessLogpath: /dev/stdoutroute_config:name: https_route_v6_defaultvirtual_hosts:- name: defaultdomains:- "*"routes:- match:prefix: "/"route:cluster: ledehttp_filters:- name: envoy.router

执行 apply.sh 使配置生效，查看日志：

$ docker logs -f envoy[2019-12-23 09:43:44.431][1][info][upstream] [source/server/lds_api.cc:71] lds: add/update listener 'listener_http_v6'
[2019-12-23 09:43:44.441][1][warning][config] [source/server/listener_impl.cc:287] adding listener '[::]:443': filter chain match rules require TLS Inspector listener filter, but it isn't configured, trying to inject it (this might fail if Envoy is compiled without it)
[2019-12-23 09:43:44.441][1][info][upstream] [source/server/lds_api.cc:71] lds: add/update listener 'listener_https_v6'

Grafana

Grafana 的安装我就不多说了，直接容器跑，配置如下：

为了能够通过反向代理正确访问 Grafana，需要对 Grafana 的配置做一些调整，修改 grafana.ini 中的以下几个字段：

[server]
domain = foo.bar
root_url = %(protocol)s://%(domain)s/grafana/

将 domain 的值换成你自己的域名。

修改 Listener listener_https_v4 的路由：

route_config:name: https_route_v4_defaultvirtual_hosts:- name: defaultdomains:- "*"routes:- match:prefix: "/grafana/"route:cluster: grafana- match:prefix: "/"route:cluster: lede

修改 Listener listener_https_v6 的路由：

route_config:name: https_route_v6_defaultvirtual_hosts:- name: defaultdomains:- "*"routes:- match:prefix: "/grafana/"route:cluster: grafana- match:prefix: "/"route:cluster: lede

向 cds.yaml 中添加 Cluster：

- "@type": type.googleapis.com/envoy.api.v2.Clustername: grafanaconnect_timeout: 1stype: strict_dnsdns_lookup_family: V4_ONLYlb_policy: ROUND_ROBINload_assignment:cluster_name: grafanaendpoints:- lb_endpoints:- endpoint:address:socket_address:address: 127.0.0.1port_value: 3000

应用更新：

$ ./apply.sh

然后就可以通过 subpath 访问 Grafana 了。

TCP

一般情况下，路由器的端口映射都是通过 iptables 来做的，但我既然用了 Envoy，端口映射肯定还是要用 Envoy 来实现，毕竟 Grafana 真香。

Envoy 通过 TCP 代理即可实现端口映射功能，比如我想将 samba 服务暴露到公网，只需向 lds.yaml 中加入配置：

- "@type": type.googleapis.com/envoy.api.v2.Listenername: listener_smb_localaddress:socket_address:address: "::"ipv4_compat: trueport_value: 139filter_chains:- filters:- name: envoy.tcp_proxytyped_config:"@type": type.googleapis.com/envoy.config.filter.network.tcp_proxy.v2.TcpProxystat_prefix: smb_localcluster: smb_localaccess_log:name: envoy.file_access_logtyped_config:"@type": type.googleapis.com/envoy.config.accesslog.v2.FileAccessLogpath: /dev/stdout
- "@type": type.googleapis.com/envoy.api.v2.Listenername: listener_smb_internetaddress:socket_address:address: "::"ipv4_compat: trueport_value: 4450filter_chains:- filters:- name: envoy.tcp_proxytyped_config:"@type": type.googleapis.com/envoy.config.filter.network.tcp_proxy.v2.TcpProxystat_prefix: smb_internetcluster: smb_internetaccess_log:name: envoy.file_access_logtyped_config:"@type": type.googleapis.com/envoy.config.accesslog.v2.FileAccessLogpath: /dev/stdout

其中 ipv4_compat: true 表示同时监听 ipv4 和 ipv6。445 端口也被运营商封了，所以可以使用 4450 端口。

再向 cds.yaml 中加入如下的配置：

- "@type": type.googleapis.com/envoy.api.v2.Clustername: smb_localconnect_timeout: 1stype: strict_dnsdns_lookup_family: V4_ONLYlb_policy: ROUND_ROBINload_assignment:cluster_name: smb_localendpoints:- lb_endpoints:- endpoint:address:socket_address:address: 192.168.100.20port_value: 139
- "@type": type.googleapis.com/envoy.api.v2.Clustername: smb_internetconnect_timeout: 1stype: strict_dnsdns_lookup_family: V4_ONLYlb_policy: ROUND_ROBINload_assignment:cluster_name: smb_internetendpoints:- lb_endpoints:- endpoint:address:socket_address:address: 192.168.100.20port_value: 445

将其中的地址改成你的 samba 服务内网地址。

配置生效后，就可以通过外网连接你的 samba 服务了。

当然了，我自己的 Upstream 服务远远不止这些，我只是针对每一种类型举一个示例，大家可以举一反三。看看我的：

$ docker logs -f envoy[2019-12-23 10:16:58.199][1][info][upstream] [source/common/upstream/cds_api_impl.cc:87] cds: add/update cluster 'prometheus'
[2019-12-23 10:16:58.201][1][info][upstream] [source/common/upstream/cds_api_impl.cc:87] cds: add/update cluster 'transmission'
[2019-12-23 10:16:58.204][1][info][upstream] [source/common/upstream/cds_api_impl.cc:87] cds: add/update cluster 'mynas'
[2019-12-23 10:16:58.205][1][info][upstream] [source/common/upstream/cds_api_impl.cc:87] cds: add/update cluster 'aria2'
[2019-12-23 10:16:58.207][1][info][upstream] [source/common/upstream/cds_api_impl.cc:87] cds: add/update cluster 'aria2_bt'
[2019-12-23 10:16:58.209][1][info][upstream] [source/common/upstream/cds_api_impl.cc:87] cds: add/update cluster 'aria2_dht'
[2019-12-23 10:16:58.211][1][info][upstream] [source/common/upstream/cds_api_impl.cc:87] cds: add/update cluster 'smb_local'
[2019-12-23 10:16:58.213][1][info][upstream] [source/common/upstream/cds_api_impl.cc:87] cds: add/update cluster 'smb_internet'
[2019-12-23 10:16:58.215][1][info][upstream] [source/common/upstream/cds_api_impl.cc:87] cds: add/update cluster 'transmission_bt'
[2019-12-23 10:16:58.217][1][info][upstream] [source/common/upstream/cds_api_impl.cc:87] cds: add/update cluster 'time'
[2019-12-23 10:16:58.233][1][info][upstream] [source/server/lds_api.cc:71] lds: add/update listener 'listener_http_v6'
[2019-12-23 10:16:58.243][1][warning][config] [source/server/listener_impl.cc:287] adding listener '0.0.0.0:8443': filter chain match rules require TLS Inspector listener filter, but it isn't configured, trying to inject it (this might fail if Envoy is compiled without it)
[2019-12-23 10:16:58.243][1][info][upstream] [source/server/lds_api.cc:71] lds: add/update listener 'listener_https_v4'
[2019-12-23 10:16:58.254][1][warning][config] [source/server/listener_impl.cc:287] adding listener '[::]:443': filter chain match rules require TLS Inspector listener filter, but it isn't configured, trying to inject it (this might fail if Envoy is compiled without it)
[2019-12-23 10:16:58.255][1][info][upstream] [source/server/lds_api.cc:71] lds: add/update listener 'listener_https_v6'
[2019-12-23 10:16:58.255][1][info][upstream] [source/server/lds_api.cc:71] lds: add/update listener 'listener_ntp'
[2019-12-23 10:16:58.260][1][info][upstream] [source/server/lds_api.cc:71] lds: add/update listener 'listener_aria2'
[2019-12-23 10:16:58.263][1][info][upstream] [source/server/lds_api.cc:71] lds: add/update listener 'listener_aria2_bt'
[2019-12-23 10:16:58.265][1][info][upstream] [source/server/lds_api.cc:71] lds: add/update listener 'listener_aria2_dht'
[2019-12-23 10:16:58.269][1][info][upstream] [source/server/lds_api.cc:71] lds: add/update listener 'listener_smb_local'
[2019-12-23 10:16:58.272][1][info][upstream] [source/server/lds_api.cc:71] lds: add/update listener 'listener_smb_internet'
[2019-12-23 10:16:58.275][1][info][upstream] [source/server/lds_api.cc:71] lds: add/update listener 'listener_transmission_bt'

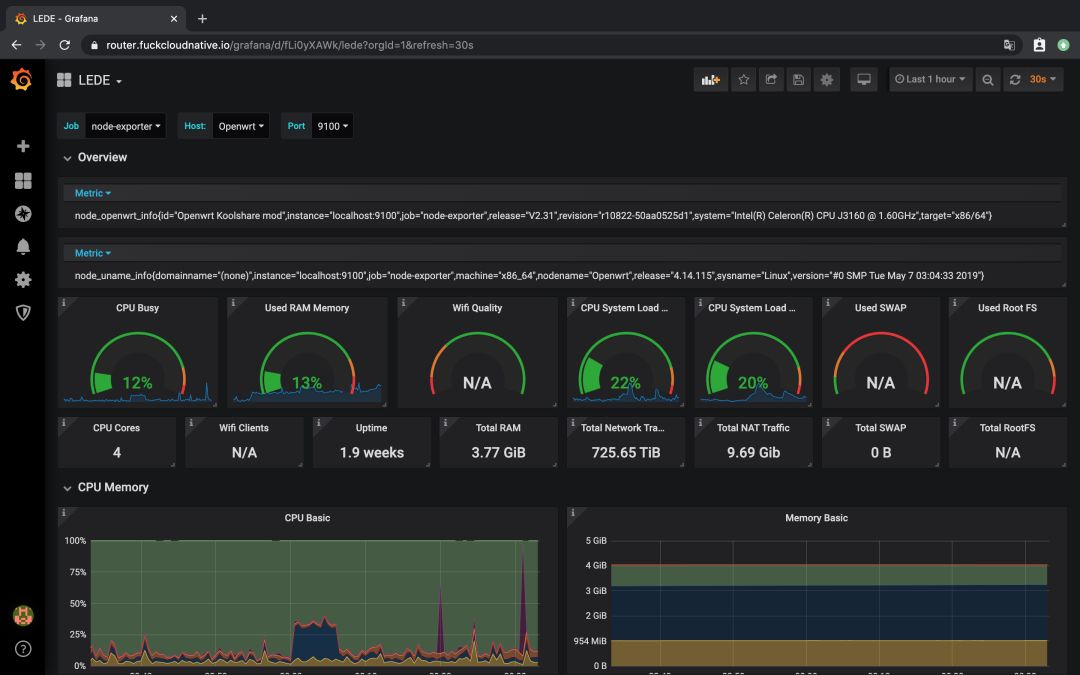

监控截图：

脚注

[1]

GetEnvoy: https://www.getenvoy.io/

[2]

inotify: https://www.infoq.cn/article/inotify-linux-file-system-event-monitoring
