本文对VDMA模块功能、性能、寄存器和软件编程方法进行简要介绍。

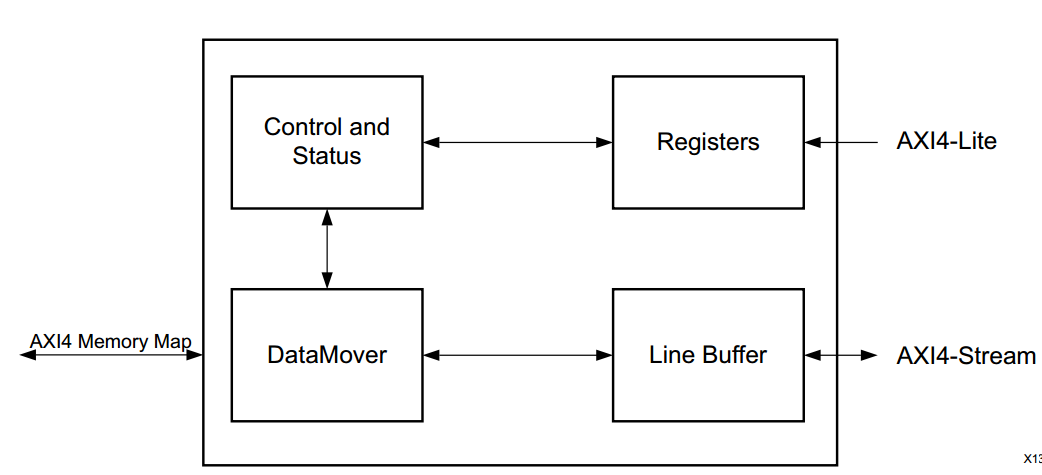

设计概要

实现AXI Stream格式与Memory Map格式数据的互相转换。

**In the Write path **

在AXI4-Stream Slave 接口接收数据，将数据通过AXI4 Master interface 接口写入system memory。

**In the Read path **

使用AXI4 Master interface 从system memory 读取数据，将数据从AXI4-Stream Master 接口输出。

**Genlock Synchronization **

Genlock synchronization支持在frame buffer 中同步读写帧数据。避免master和slave同时使用同一个buffer。

Clocking

memory map侧时钟频率要大于或等于streaming 侧。

**Resets **

AXI VDMA使用低电平复位，复位信号要与 s_axi_lite_aclk同步。每次复位信号出发时间要不小于16个s_axi_lite_aclk时钟周期。

通过MM2S VDMA Control Register Reset bit置1或S2MM VDMA Control Register Reset bit置1可以单独复位读写通道。

stride

Indicates the number of address bytes between the first pixels of each video line.
Note: A stride value less than MM2S_HSIZE causes data to be corrupted.

circle模式与park模式

circle模式，VDMA自动完成帧循环切换

park模式，VDMA不主动控制帧缓存地址，通过PS程序控制，需要使用中断函数

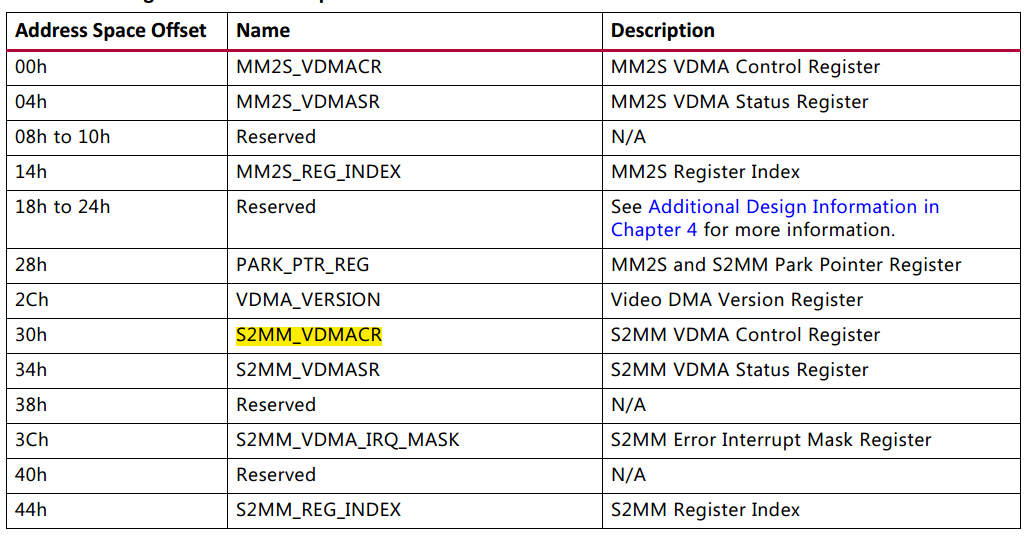

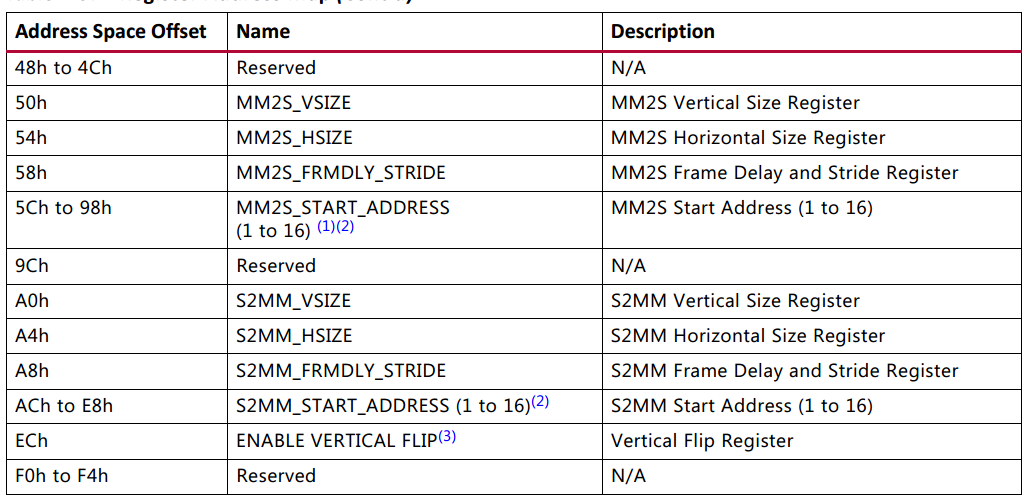

寄存器

寄存器又分为Write path 和Read path两部分，下面主要介绍Write path 相关寄存器，Read path类似。

**S2MM_VDMACR **

bit2->Reset 将bit2置1，复位S2MM通道，复位完成后，bit2由1变0。

bit0->RS bit0控制VDMA运行或停止，VDMA正常运行时，该位必须置1。

bit1->Circular_Park 选择Park Mode或Circular Mode。

bit3->GenlockEn 选择是否使能Genlock 或Dynamic Genlock Synchronization

bit4->FrameCntEn 将该位置1，S2MM通道允许缓存IRQFrameCount帧数据

bit23-16->IRQFrameCount 当FrameCntEn 置1，S2MM通道允许缓存IRQFrameCount帧数据。

bit12->FrmCnt_IrqEn 当该位置1，每缓存一帧数据，IRQFrameCount减1，当IRQFrameCount为0时，发出中断。

**S2MM_REG_INDEX **

当Frame Buffers 小于16时，不使用该寄存器

**S2MM Vertical Size **

该寄存器有两个作用，一、是设置图像垂直方向像元数，二、当设置该寄存器后启动S2MM发送。

**S2MM Horizontal Size **

设置图像水平方向像元数。

**S2MM Frame Delay and Stride **

设置stride。

**S2MM Start Addresses **

设置缓存帧存储地址，最大可设置32帧缓存，当缓存大于16帧时，与S2MM_REG_INDEX寄存器配合使用。

​

性能

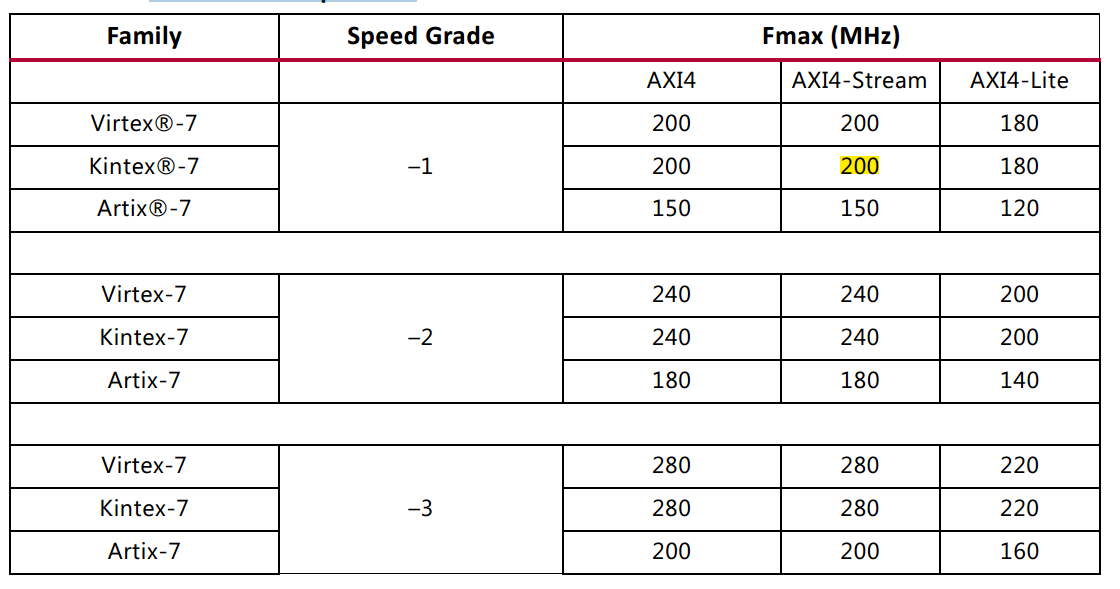

**Maximum Frequencies **

Zynq®-7000 All Programmable SoCs and UltraScale™ devices are expected to be similar to 7 series devices

软件编程

S2MM编程

• 将VDMACR.RS置1启动VDMA运行。（Offse 0x30 for S2MM ）
• 将帧缓存地址写入START_ADDRESS寄存器 ，根据设定写入1 to N 地址。 (Offset 0xAC up to 0xE8 for S2MM)
• 将帧延迟 (valid only for Genlock Slave)和Stride写入FRMDLY_STRIDE寄存器(Offset 0xA8 for S2MM).
• 写 Horizontal Size 到l HSIZE寄存器 (Offset 0xA4 for S2MM)。
• 写 Vertical Size到VSIZE寄存器(Offset 0xA0 for S2MM)，启动数据传输。

寄存器控制

写VDMACR为例，写入0x3008

XPAR_AXI_VDMA_0_BASEADDR与vivado设置的地址一致
#define VDMA_WRITE_BASEADDR  XPAR_AXI_VDMA_0_BASEADDR
#define VDMACR	(VDMA_WRITE_BASEADDR + 0x30)
volatile u32 *VdmaS2MMCrReg = (u32 *)(VDMA_WRITE_BASEADDR + 0x30);
方法1：
Xil_Out32((VDMACR), VDMA_SET);
方法2：
*VdmaMM2SCrReg = 0x3008；
