概述

Spring Boot 提供了 Maven 插件 spring-boot-maven-plugin，可以方便的将 Spring Boot 项目打成 jar 包或者 war 包。

• 考虑到部署的便利性，我们绝大多数 99.99% 的场景下，我们会选择打成 jar 包。这样，我们就无需在部署项目的服务器上，配置相应的 Tomcat、Jetty 等 Servlet 容器。

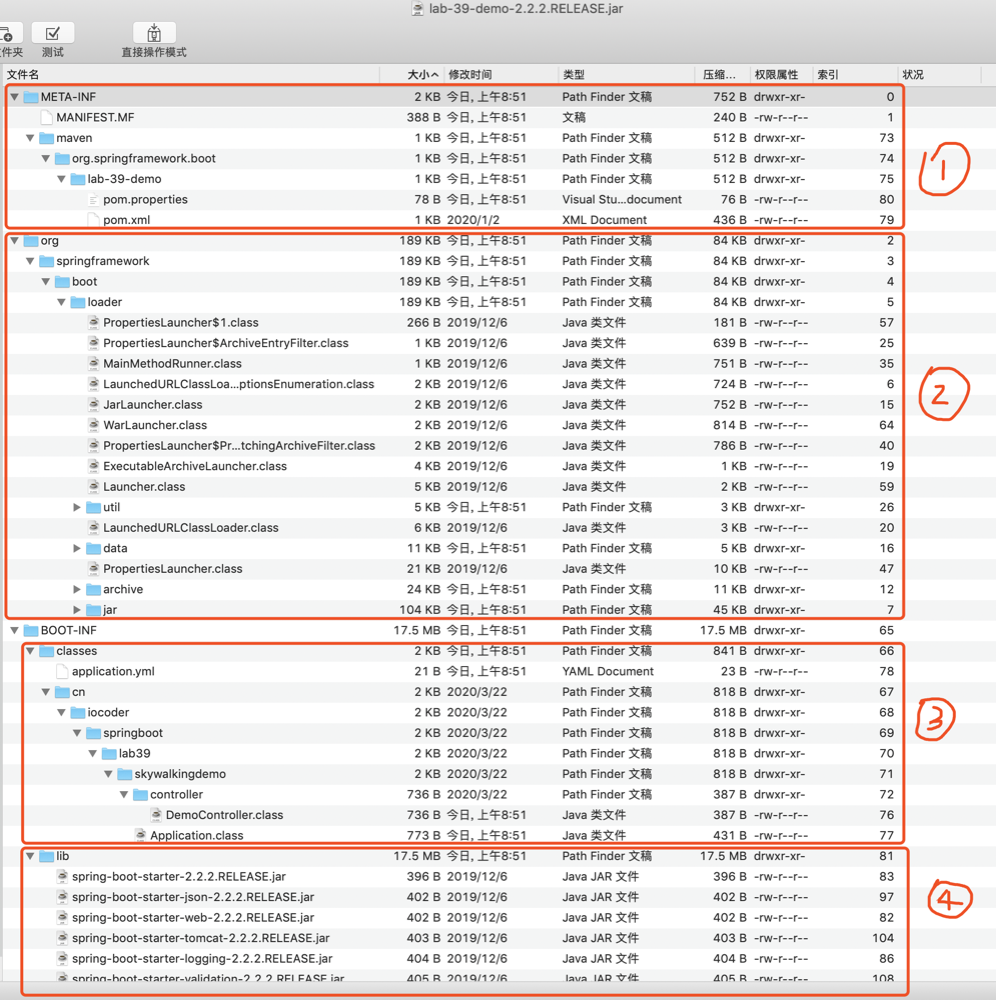

下面，我们来打开一个 Spring Boot jar 包，看看其里面的结构。如下图所示，一共分成四部分：

• ① META-INF 目录：通过 MANIFEST.MF 文件提供 jar 包的元数据，声明了 jar 的启动类。

• ② org 目录：为 Spring Boot 提供的 spring-boot-loader 项目，它是 java -jar 启动 Spring Boot 项目的秘密所在，也是稍后我们将深入了解的部分。

• ③ BOOT-INF/lib 目录：我们 Spring Boot 项目中引入的依赖的 jar 包们。spring-boot-loader 项目很大的一个作用，就是解决 jar 包里嵌套 jar 的情况，如何加载到其中的类。

• ④ BOOT-INF/classes 目录：我们在 Spring Boot 项目中 Java 类所编译的 .class、配置文件等等。

先简单剧透下，spring-boot-loader 项目需要解决两个问题：

• 第一，如何引导执行我们创建的 Spring Boot 应用的启动类，例如上述图中的 Application 类。
• 第二，如何加载 BOOT-INF/class 目录下的类，以及 BOOT-INF/lib 目录下内嵌的 jar 包中的类。

MANIFEST.MF

我们来查看 META-INF/MANIFEST.MF 文件，里面的内容如下：

Manifest-Version: 1.0
Implementation-Title: lab-39-demo
Implementation-Version: 2.2.2.RELEASE
Spring-Boot-Classes: BOOT-INF/classes/
Spring-Boot-Lib: BOOT-INF/lib/
Build-Jdk-Spec: 1.8
Spring-Boot-Version: 2.2.2.RELEASE
Created-By: Maven Archiver 3.4.0Main-Class: org.springframework.boot.loader.JarLauncher
Start-Class: cn.iocoder.springboot.lab39.skywalkingdemo.Application

它实际是一个 Properties 配置文件，每一行都是一个配置项目。重点来看看两个配置项：

• Main-Class 配置项：Java 规定的 jar 包的启动类，这里设置为 spring-boot-loader 项目的 JarLauncher 类，进行 Spring Boot 应用的启动。
• Start-Class 配置项：Spring Boot 规定的主启动类，这里设置为我们定义的 Application 类。

小知识补充：为什么会有 Main-Class/Start-Class 配置项呢？因为我们是通过 Spring Boot 提供的 Maven 插件 spring-boot-maven-plugin 进行打包，该插件将该配置项写入到 MANIFEST.MF 中，从而能让 spring-boot-loader 能够引导启动 Spring Boot 应用。

可能胖友会有疑惑，Start-Class 对应的 Application 类自带了 #main(String[] args) 方法，为什么我们不能直接运行会如何呢？我们来简单尝试一下哈，控制台执行如下：

$ java -classpath lab-39-demo-2.2.2.RELEASE.jar cn.iocoder.springboot.lab39.skywalkingdemo.Application
错误: 找不到或无法加载主类 cn.iocoder.springboot.lab39.skywalkingdemo.Application

直接找不到 Application 类，因为它在 BOOT-INF/classes 目录下，不符合 Java 默认的 jar 包的加载规则。因此，需要通过 JarLauncher 启动加载。

当然实际还有一个更重要的原因，Java 规定可执行器的 jar 包禁止嵌套其它 jar 包。但是我们可以看到 BOOT-INF/lib 目录下，实际有 Spring Boot 应用依赖的所有 jar 包。因此，spring-boot-loader 项目自定义实现了 ClassLoader 实现类 LaunchedURLClassLoader，支持加载 BOOT-INF/classes 目录下的 .class 文件，以及 BOOT-INF/lib 目录下的 jar 包。

JarLauncher

JarLauncher 类是针对 Spring Boot jar 包的启动类，整体类图如下所示：

友情提示：WarLauncher 类，是针对 Spring Boot war 包的启动类，后续胖友可以自己瞅瞅，差别并不大哈~

JarLauncher 的源码比较简单，如下图所示：

public class JarLauncher extends ExecutableArchiveLauncher {static final String BOOT_INF_CLASSES = "BOOT-INF/classes/";static final String BOOT_INF_LIB = "BOOT-INF/lib/";public JarLauncher() {}protected JarLauncher(Archive archive) {super(archive);}@Overrideprotected boolean isNestedArchive(Archive.Entry entry) {if (entry.isDirectory()) {return entry.getName().equals(BOOT_INF_CLASSES);}return entry.getName().startsWith(BOOT_INF_LIB);}public static void main(String[] args) throws Exception {new JarLauncher().launch(args);}}

通过 #main(String[] args) 方法，创建 JarLauncher 对象，并调用其 #launch(String[] args) 方法进行启动。整体的启动逻辑，其实是由父类 Launcher 所提供

父类 Launcher 的 #launch(String[] args) 方法，代码如下：

// Launcher.javaprotected void launch(String[] args) throws Exception {// <1> 注册 URL 协议的处理器JarFile.registerUrlProtocolHandler();// <2> 创建类加载器ClassLoader classLoader = createClassLoader(getClassPathArchives());// <3> 执行启动类的 main 方法// getMainClass() 返回的是 META-INF/MANIFEST.MF 里的 startClasslaunch(args, getMainClass(), classLoader);
}

• <1> 处，调用 JarFile 的 #registerUrlProtocolHandler() 方法，注册 Spring Boot 自定义的 URLStreamHandler 实现类，用于 jar 包的加载读取。
• <2> 处，调用自身的 #createClassLoader(List<Archive> archives) 方法，创建自定义的 ClassLoader 实现类，用于从 jar 包中加载类。
• <3> 处，执行我们声明的 Spring Boot 启动类，进行 Spring Boot 应用的启动。

简单来说，就是整一个可以读取 jar 包中类的加载器，保证 BOOT-INF/lib 目录下的类和 BOOT-classes 内嵌的 jar 中的类能够被正常加载到，之后执行 Spring Boot 应用的启动。

1、registerUrlProtocolHandler

友情提示：对应 JarFile.registerUrlProtocolHandler(); 代码段，不要迷路。

这一步的原因

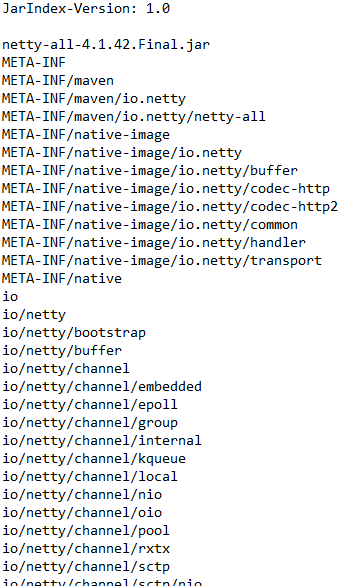

• 因为 JDK 的 classLoader 只能加载一层 jar 包，对于 classPath 下 a.jar/b.jar 不会解析 b.jar（即 UrlClassPath 里的 jarLoader，默认只加载一层，对于常规打包方式（即不使用 maven 也不使用别的打包插件），例如 IDEA 自带的打 jar 包的方式，如果项目有依赖 jar 包的话，都会进行解压，然后把解压后的路径信息放在 META-INFO/INDEX.LIST）



• JarLoader

  		Resource getResource(String var1, boolean var2) {if (this.metaIndex != null && !this.metaIndex.mayContain(var1)) {return null;} else {try {this.ensureOpen();} catch (IOException var5) {throw new InternalError(var5);}// 直接从 jar 包下一级取（即用户编写的类）JarEntry var3 = this.jar.getJarEntry(var1);if (var3 != null) {return this.checkResource(var1, var2, var3);} else if (this.index == null) {return null;} else { // jar 包如果存在解压后的依赖（即存在 META-INFO/INDEX.LIST）HashSet var4 = new HashSet();// 根据 META-INFO/INDEX.LIST 里的信息取return this.getResource(var1, var2, var4);}}}


JarFile 是SpringBoot 里继承 java.util.jar.JarFile 的子类，如下所示：

public class JarFile extends java.util.jar.JarFile {// ... 省略其它代码}

OK，介绍完之后，让我们回到 JarFile 的 #registerUrlProtocolHandler() 方法，注册 Spring Boot 自定义的 URL 协议的处理器。代码如下：

// JarFile.javaprivate static final String PROTOCOL_HANDLER = "java.protocol.handler.pkgs";private static final String HANDLERS_PACKAGE = "org.springframework.boot.loader";/*** Register a {@literal 'java.protocol.handler.pkgs'} property so that a* {@link URLStreamHandler} will be located to deal with jar URLs.*/
public static void registerUrlProtocolHandler() {// 获得 URLStreamHandler 的路径String handlers = System.getProperty(PROTOCOL_HANDLER, "");// 将 Spring Boot 自定义的 HANDLERS_PACKAGE(org.springframework.boot.loader) 补充上去System.setProperty(PROTOCOL_HANDLER, ("".equals(handlers) ? HANDLERS_PACKAGE: handlers + "|" + HANDLERS_PACKAGE));// 重置已缓存的 URLStreamHandler 处理器们resetCachedUrlHandlers();
}/*** 重置 URL 中的 URLStreamHandler 的缓存，防止 `jar://` 协议对应的 URLStreamHandler 已经创建* 我们通过设置 URLStreamHandlerFactory 为 null 的方式，清空 URL 中的该缓存。*/
private static void resetCachedUrlHandlers() {try {URL.setURLStreamHandlerFactory(null);} catch (Error ex) {// Ignore}
}

目的很明确，通过将 org.springframework.boot.loader 包设置到 "java.protocol.handler.pkgs" 环境变量，从而使用到自定义的 URLStreamHandler 实现类 Handler，处理 jar: 协议的 URL。

2、createClassLoader

友情提示：对应 ClassLoader classLoader = createClassLoader(getClassPathArchives()) 代码段，不要迷路。

2.1 getClassPathArchives

首先，我们先来看看 #getClassPathArchives() 方法，它是由 ExecutableArchiveLauncher 所实现，代码如下：

// ExecutableArchiveLauncher.javaprivate final Archive archive;@Override
protected List<Archive> getClassPathArchives() throws Exception {// <1> 获得所有 ArchiveList<Archive> archives = new ArrayList<>(this.archive.getNestedArchives(this::isNestedArchive));// <2> 后续处理postProcessClassPathArchives(archives);return archives;
}protected abstract boolean isNestedArchive(Archive.Entry entry);protected void postProcessClassPathArchives(List<Archive> archives) throws Exception {
}

友情提示：这里我们会看到一个 Archive 对象，先可以暂时理解成一个一个的档案，稍后会清晰认识的~

2.1.1 this::isNestedArchive

this::isNestedArchive 代码段，创建了 EntryFilter 匿名实现类，用于过滤 jar 包不需要的目录。

// Archive.javainterface Entry {boolean isDirectory();String getName();
}interface EntryFilter {boolean matches(Entry entry);
}

这里在它的内部，调用了 #isNestedArchive(Archive.Entry entry) 方法，它是由 JarLauncher 所实现，代码如下：

// JarLauncher.javastatic final String BOOT_INF_CLASSES = "BOOT-INF/classes/";static final String BOOT_INF_LIB = "BOOT-INF/lib/";@Override
protected boolean isNestedArchive(Archive.Entry entry) {// 如果是目录的情况，只要 BOOT-INF/classes/ 目录if (entry.isDirectory()) {return entry.getName().equals(BOOT_INF_CLASSES);}// 如果是文件的情况，只要 BOOT-INF/lib/ 目录下的 `jar` 包return entry.getName().startsWith(BOOT_INF_LIB);
}

• 目的就是过滤获得，BOOT-INF/classes/ 目录下的类，以及 BOOT-INF/lib/ 的内嵌 jar 包。

2.1.2 this.archive.getNestedArchives

this.archive.getNestedArchives 代码段，调用 Archive 的 #getNestedArchives(EntryFilter filter) 方法，获得 archive 内嵌的 Archive 集合。代码如下：

// Archive.javaList<Archive> getNestedArchives(EntryFilter filter) throws IOException;

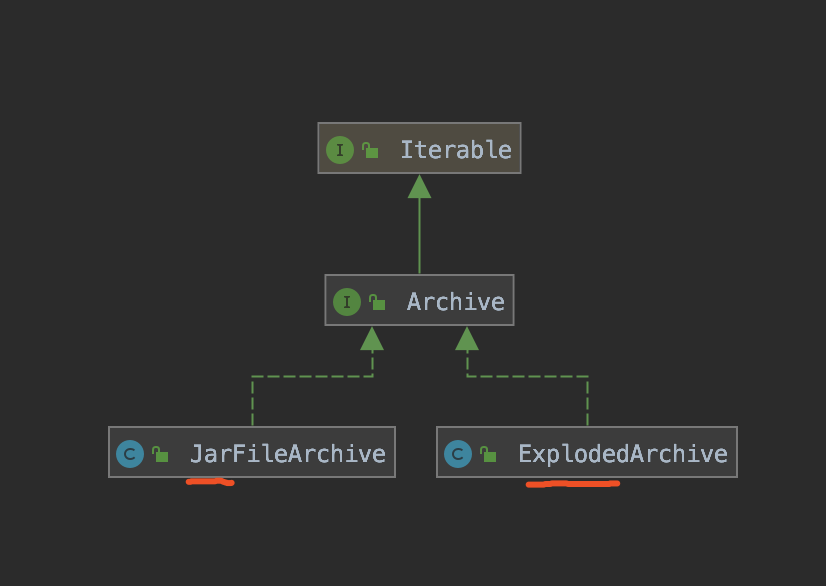

Archive 接口，是 spring-boot-loader 项目定义的档案抽象，其子类如下图所示：

• ExplodedArchive 是针对目录的 Archive 实现类。
• JarFileArchive 是针对 jar 包的 Archive 实现类。

根 archive 的创建

• 我们在 ExecutableArchiveLauncher 的 archive 属性是怎么来的呢？答案在 ExecutableArchiveLauncher 的构造方法中，代码如下：

  // ExecutableArchiveLauncher.javapublic abstract class ExecutableArchiveLauncher extends Launcher {private final Archive archive;public ExecutableArchiveLauncher() {try {this.archive = createArchive();} catch (Exception ex) {throw new IllegalStateException(ex);}}protected ExecutableArchiveLauncher(Archive archive) {this.archive = archive;}// ... 省略其它
  }// Launcher.java
  public abstract class Launcher {protected final Archive createArchive() throws Exception {// 获得 jar 所在的绝对路径// 例如 /Users/yunai/Java/SpringBoot-Labs/lab-39/lab-39-demo/target/lab-39-demo-2.2.2.RELEASE.jarProtectionDomain protectionDomain = getClass().getProtectionDomain();CodeSource codeSource = protectionDomain.getCodeSource();URI location = (codeSource != null) ? codeSource.getLocation().toURI() : null;String path = (location != null) ? location.getSchemeSpecificPart() : null;if (path == null) {throw new IllegalStateException("Unable to determine code source archive");}File root = new File(path);if (!root.exists()) {throw new IllegalStateException("Unable to determine code source archive from " + root);}// 如果是目录，则使用 ExplodedArchive 进行展开// 如果不是目录，则使用 JarFileArchivereturn (root.isDirectory() ? new ExplodedArchive(root): new JarFileArchive(root));}}


• 根据根路径是否为目录的情况，创建 ExplodedArchive 或 JarFileArchive 对象。

JarFileArchive.getNestedArchives()

• JarFileArchive：有一个重要的包含关系：JarFileArchive -> JarFile -> Url

	public List<Archive> getNestedArchives(EntryFilter filter) throws IOException {List<Archive> nestedArchives = new ArrayList();// 因为 Archive 实现了 Iterator// 会遍历当前 JarFileArchive 里 jarFile 的下一级Iterator var3 = this.iterator();while(var3.hasNext()) {Entry entry = (Entry)var3.next();// 如果是BOOT-INF/classes/ 或 BOOT-INF/libs/if (filter.matches(entry)) {// 再把 entry 里对应的 jarFile 包装成 JarFileArchive nestedArchives.add(this.getNestedArchive(entry));}}return Collections.unmodifiableList(nestedArchives);}protected Archive getNestedArchive(Entry entry) throws IOException {JarEntry jarEntry = ((JarFileArchive.JarFileEntry)entry).getJarEntry();// 如果不是 Jar 包，即 BOOT-INF/classes/// UnpackedNestedArchive 不会再往下解析if (jarEntry.getComment().startsWith("UNPACK:")) {return this.getUnpackedNestedArchive(jarEntry);} else {try {JarFile jarFile = this.jarFile.getNestedJarFile(jarEntry);return new JarFileArchive(jarFile);} catch (Exception var4) {throw new IllegalStateException("Failed to get nested archive for entry " + entry.getName(), var4);}}}

2.2 createClassLoader

然后，我再来看看 #createClassLoader(List<Archive> archives) 方法，它是由 ExecutableArchiveLauncher 所实现，代码如下：

// ExecutableArchiveLauncher.javaprotected ClassLoader createClassLoader(List<Archive> archives) throws Exception {// 获得所有 Archive 的 URL 地址List<URL> urls = new ArrayList<>(archives.size());for (Archive archive : archives) {urls.add(archive.getUrl());}// 创建加载这些 URL 的 ClassLoaderreturn createClassLoader(urls.toArray(new URL[0]));
}protected ClassLoader createClassLoader(URL[] urls) throws Exception {return new LaunchedURLClassLoader(urls, getClass().getClassLoader());
}

基于获得的 Archive 数组，创建自定义 ClassLoader 实现类 LaunchedURLClassLoade，通过它来加载 BOOT-INF/classes 目录下的类，以及 BOOT-INF/lib 目录下的 jar 包中的类。

2.3 LaunchedURLClassLoader

LaunchedURLClassLoader 是 spring-boot-loader 项目自定义的类加载器，实现对 jar 包中 META-INF/classes 目录下的类和 META-INF/lib 内嵌的 jar 包中的类的加载。

public class LaunchedURLClassLoader extends URLClassLoader {public LaunchedURLClassLoader(URL[] urls, ClassLoader parent) {super(urls, parent);}}

• 第一个参数 urls，使用的是 Archive 集合对应的 URL 地址们，从而告诉 LaunchedURLClassLoader 读取 jar 的地址。
• 第二个参数 parent，设置 LaunchedURLClassLoader 的父加载器。这里后续胖友可以理解下，类加载器的双亲委派模型，这里就拓展开了。

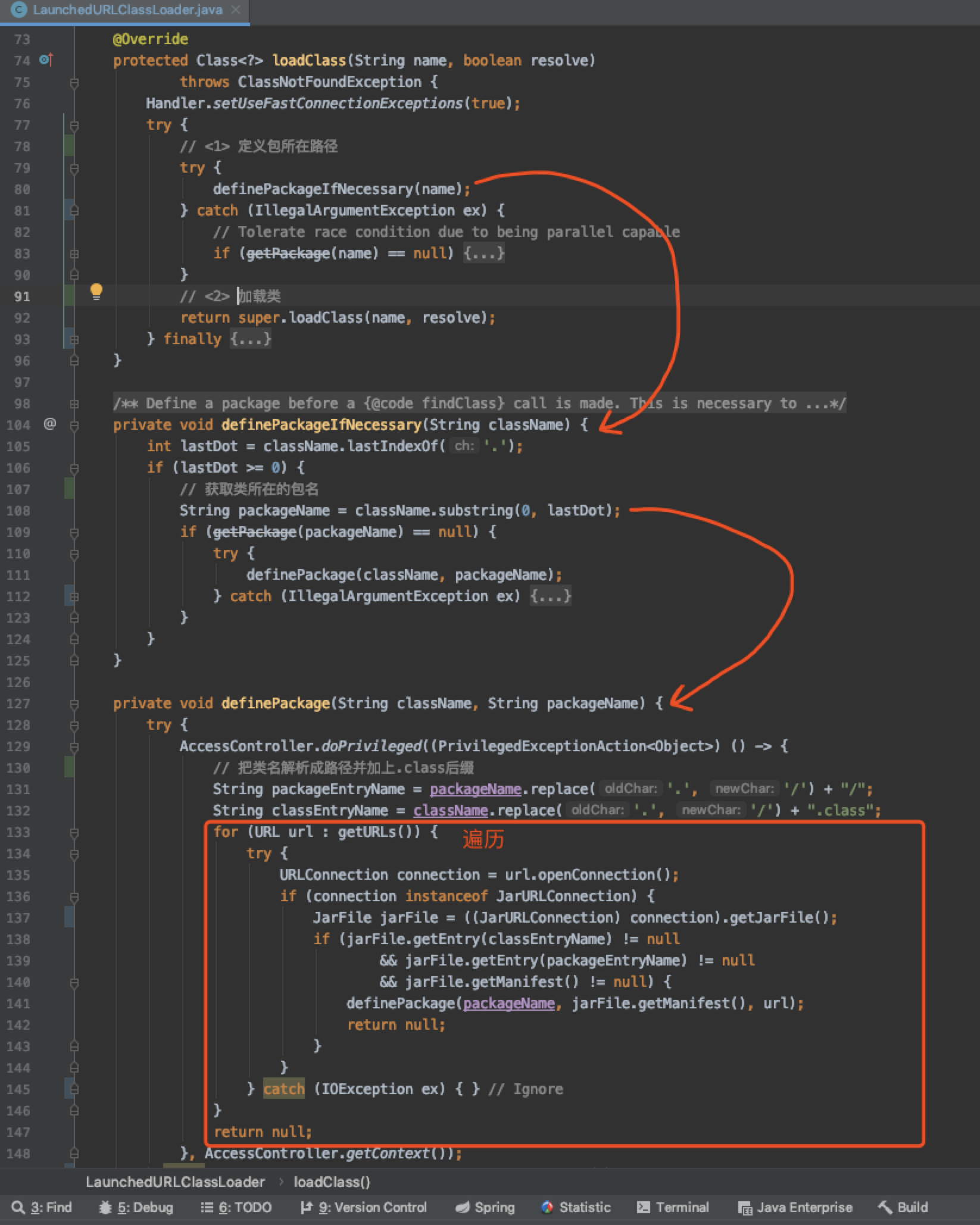

LaunchedURLClassLoader 的实现代码并不多，我们主要来看看它是如何从 jar 包中加载类的。核心如下图所示：

• <1> 处，在通过父类（URLClassLoader ） 的 #getPackage(String name) 方法获取不到指定类所在的包时，会通过遍历 urls 数组，从 jar 包中加载类所在的包。当找到包时，会调用 URLClassLoader#definePackage(String name, Manifest man, URL url) 方法，设置包所在的 Archive 对应的 url。
• <2> 处，调用父类（URLClassLoader ） 的 #loadClass(String name, boolean resolve) 方法，加载对应的类。

如此，我们就实现了通过 LaunchedURLClassLoader 加载 jar 包中内嵌的类。

3、launch

友情提示：对应 launch(args, getMainClass(), classLoader) 代码段，不要迷路。

3.1 getMainClass

首先，我们先来看看#getMainClass() 方法，它是由 ExecutableArchiveLauncher 所实现，代码如下：

// ExecutableArchiveLauncher.java@Override
protected String getMainClass() throws Exception {// 获得启动的类的全名Manifest manifest = this.archive.getManifest();String mainClass = null;if (manifest != null) {mainClass = manifest.getMainAttributes().getValue("Start-Class");}if (mainClass == null) {throw new IllegalStateException("No 'Start-Class' manifest entry specified in " + this);}return mainClass;
}

从 jar 包的 MANIFEST.MF 文件的 Start-Class 配置项，，获得我们设置的 Spring Boot 的主启动类。

3.2 createMainMethodRunner

然后，我们再来看看 #launch() 方法，它是由 Launcher 所实现，代码如下：

protected void launch(String[] args, String mainClass, ClassLoader classLoader)throws Exception {// <1> 设置 LaunchedURLClassLoader 作为类加载器Thread.currentThread().setContextClassLoader(classLoader);// <2> 创建 MainMethodRunner 对象，并执行 run 方法，启动 Spring Boot 应用createMainMethodRunner(mainClass, args, classLoader).run();
}

该方法负责最终的 Spring Boot 应用真正的启动。

• <1> 处：设置 createClassLoader 创建的 LaunchedURLClassLoader 作为类加载器，从而保证能够从 jar 加载到相应的类。
• <2> 处，调用 #createMainMethodRunner(String mainClass, String[] args, ClassLoader classLoader) 方法，创建 MainMethodRunner 对象，并执行其 #run() 方法来启动 Spring Boot 应用。

下面，我们来看看 MainMethodRunner 类，负责 Spring Boot 应用的启动。代码如下：

public class MainMethodRunner {private final String mainClassName;private final String[] args;/*** Create a new {@link MainMethodRunner} instance.* @param mainClass the main class* @param args incoming arguments*/public MainMethodRunner(String mainClass, String[] args) {this.mainClassName = mainClass;this.args = (args != null) ? args.clone() : null;}public void run() throws Exception {// <1> 加载 Spring BootClass<?> mainClass = Thread.currentThread().getContextClassLoader().loadClass(this.mainClassName);// <2> 反射调用 main 方法Method mainMethod = mainClass.getDeclaredMethod("main", String[].class);mainMethod.invoke(null, new Object[] { this.args });}}

• <1> 处：通过 LaunchedURLClassLoader 类加载器，加载到我们设置的 Spring Boot 的主启动类。
• <2> 处：通过反射调用主启动类的 #main(String[] args) 方法，启动 Spring Boot 应用。这里也告诉了我们答案，为什么我们通过编写一个带有 #main(String[] args) 方法的类，就能够启动 Spring Boot 应用。

小结

总体来说，Spring Boot jar 启动的原理是非常清晰的，整体如下图所示：

Spring Boot jar 启动原理

红色部分，解决 jar 包中的类加载问题：

• 通过 Archive ，实现 jar 包的遍历，将 META-INF/classes 目录和 META-INF/lib 的每一个内嵌的 jar 解析成一个 Archive 对象。
• 通过 Handler，处理 jar: 协议的 URL 的资源读取，也就是读取了每个 Archive 里的内容。
• 通过 LaunchedURLClassLoade，实现 META-INF/classes 目录下的类和 META-INF/classes 目录下内嵌的 jar 包中的类的加载。具体的 URL 来源，是通过 Archive 提供；具体 URL 的读取，是通过 Handler 提供。

橘色部分，解决 Spring Boot 应用的启动问题：

• 通过 MainMethodRunner ，实现 Spring Boot 应用的启动类的执行。

当然，上述的一切都是通过 Launcher 来完成引导和启动，通过 MANIFEST.MF 进行具体配置。
