3D匹配
3D匹配的目标就是在搜索数据中找到一个特定的3D物体，并决定其位姿，例如物体在空间中的位置和方向。HALCON提供了不同的方法:
- 对于shape-based(基于形状)的3D匹配，从一个3D CAD模型中产生一个3D形状模型，CAD模型必须是HALCON支持的格式之一。3D形状模型由3D物体从不同视角下得到的2D映射组成。类似于2D结构的基于形状的匹配，3D形状模型被用来在一张图像中识别物体的实例，但是这里，每一个实例的3D位姿被返回，而不是2D的位置，方向和尺度。
- 对于surface-based(基于表面)的3D匹配，一个表面模型要么产生于一个符合支持格式的CAD模型，要么产生于一个OM3格式的3D物体模型，后者可以利用3D重构的方法从图像中获得，例如立体视觉。相比于基于形状的3D匹配，物体并不在图像中进行搜索，而是在3D场景中。就像基于形状的3D匹配，基于表面的3D匹配返回定位到每一个物体实例的3D位姿。
- Deformable surface-based可变性的基于表面的3D匹配类似于上面提到的基于表面的3D匹配，但是其也可以找到变形的3D物体。另外，它允许去定义一些针对参考物体特定的3D点，例如抓取点，这些点也被称为参考点。一旦这个(变形的)3D物体已经被找到，参考点的位置也将适应被发现物体的变形，例如抓取变形的物体。
如果你需要一个平面物体或者平面物体部分的3D位姿，我们推荐你用用给一个标定的透视匹配方法，而不是3D匹配。可行的方法是标定透视可变性的匹配和标定基于描述符的匹配，两者用起来更快更方便。
需要注意的是，基于形状的3D匹配，同标定透视可变性的匹配和标定基于描述符匹配，相机的标定是必要的。对于(可变性的)基于表面的匹配，当获取的3D物体模型是来源于用3D重构方法的图像，相机标定也是必要的。

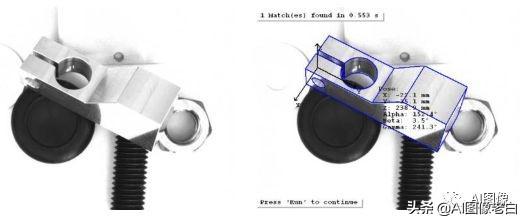

基于形状的3D匹配：(左)包含螺丝钳的原始图像，(右)被发现映射在图像中螺丝钳的3D模型
基本概念
3D匹配由下面几个基本步骤组成：
访问3D物体模型
在创建一个特定方法的3D模型，例如3D形状模型或者表面模型，则描述感兴趣物体的3D物体模型必须被能够访问。
- 对于基于形状的3D匹配，3D物体模型用算子read_object_model_3d来访问。支持的CAD格式有DXF, PLY或者STL等。
- 对于(可变性的)基于表面3D匹配，3D物体模型要么用算子read_object_model_3d从文件中进行访问，要么通过一个在线的3D重构。如果3D物体模型是从一个文件中被访问的，除了支持的CAD格式外，OM3格式也能够被处理，其是HALCON特定支持的格式，其能够通过离线的3D重构获得。
创建特定方法的3D模型
已经能够访问3D物体模型，特定方法的3D模型就能够被创建，其为特定3D匹配方法准备了3D物体模型。
- 对于基于形状的3D匹配，算子create_shape_model_3d可以创建一个3D形状模型，它通过在用户指定的位姿范围内，计算3D物体模型的不同视图而产生。这些视图是通过在物体模型的周围放置虚拟相机得来的，并将3D物体模型映射到每一个相机位的图像平面。这样所有视图的2D形状描述被存储在3D形状模型中。为了避免存储和运行时间问题，特定的位姿范围应该被尽可能的限制，进而需要被计算并保存在3D形状模型中的2D映射的数量将被最小化。为了能够正确的创建模型视图，相机的参数是必须的，相机的参数可以通过相机标定来获得。
- 对于(可变性的)基于表面的匹配，算子create_surface_mode和create_deformable_surface_mode通过对一定距离的3D物体模型的采样而创建了一个表面模型，进而，对于一个近似匹配，其是3步骤的第一步，仅仅一个消减的3D点必须被检测。
销毁3D物体模型
在创建了3D形状模型或者(可变性的)表明模型，3D物体模型通常就不在需要了，可以用算子clear_object_model_3d去销毁它。如果3D模型仍然被需要，例如为了可视化的目的，这一步必须被移到应用程序的最后。
获取搜索数据
如果基于形状3D匹配被应用，搜索推选哪个将被获取到。
如果(可变形的)基于表面的3D匹配被应用，搜索空间不是一张图像，而是一个可以作为3D物体模型的3D场景，其可以通过用3D重构方法的图像获得。
重构3D信息
借助用create_shape_model_3d， create_surface_model, 或者create_deformable_surface_model或者用read_shape_model_3d, read_surface_model或者read_deformable_surface_model创建的特定方法的3D模型，物体可以在搜索数据中被搜索，例如在图像中进行基于形状的3D匹配，在用3D物体模型描述的3D场景中进行基于(可变性的)表面匹配。
对于搜索，算子find_shape_model_3d,find_surface_mode, 或者find_deformable_surface_mode被应用，几个参数可以被设置用来控制搜索的进程。这两个算子返回匹配模型的位姿和描述匹配质量的一个得分。
销毁特定方法的3D模型
当特定方法的3D模型不再需要的时候，可以分别用算子clear_shape_model_3d, clear_surface_model, 或者clear_deformable_surface_mode去销毁它们。
第一个例子
下面的程序作为基本概念的一个例子，它应用了基于形状3D匹配去定位螺丝钳。
首先，用算子read_object_model_3d去读取包含螺丝钳的3D模型(如上图)的DXF文件。
对于3D形状模型的创建，相机参数是需要的，它们可以通过相机标定来决定。这里，它们是已知的，仅仅被分配到变量CamParam。
用算子create_shape_model_3d来创建3D形状模型。这里，除了相机参数外，下面这些参数也是必需的：物体可能的参考方向和位姿范围，例如最小的和最大的经线和纬线，就像相机和物体边界框盒中心之间的最小的和最大的距离(其对应的是被建立起来用来计算虚拟相机位置的球体的半径)。相机滚动角度的范围被设定为整个圆。
在创建了3D形状模型后，3D物体模型不再需要，用算子clear_object_model_3d销毁。
搜索图像被获取，用算子find_shape_model_3d在每一张图像上进行实际的匹配操作。
在程序的最后，3D形状模型用算子clear_shape_mode_3d来销毁。
