本篇博文最后修改时间：2016年12月12日，10:51。

一、简介

本文以SimpleBLEPeripheral工程为例，介绍如何在一个可读、可写、可通知、20字节长的特征值char6基础上，添加一个香瓜自定义的通信协议，并用app发送指令实现P11口上的LED点灯。

二、实验平台

协议栈版本：BLE-CC254x-1.4.0

编译软件： IAR 8.20.2

硬件平台： Smart RF开发板（主芯片CC2541）

手机型号：小米4S

安卓版本：安卓5.1

安卓app：TruthBlue

博主：甜甜的大香瓜

声明：喝水不忘挖井人，转载请注明出处。

原文地址：http://blog.csdn.NET/feilusia

联系方式：897503845@qq.com

香瓜BLE之CC2541群：127442605

香瓜BLE之CC2640群：557278427

香瓜BLE之Android群：541462902

香瓜单片机之STM8/STM32群：164311667

甜甜的大香瓜的小店（淘宝店）：https://shop217632629.taobao.com/?spm=2013.1.1000126.d21.hd2o8i

四、实验前提

1、在进行本文步骤前，请先阅读以下博文：

暂无

2、在进行本文步骤前，请先实现以下博文：

1）《CC2541之添加特征值》：http://blog.csdn.net/feilusia/article/details/48235691

五、基础知识

1、通信协议是什么？

答：通信协议是通信双方的通信规范，有被广泛使用如Modbus协议。

本文使用香瓜项目中最常用的一套自定义通信协议。

2、为什么要通信协议？

答：如果通信双方没有制定通信协议，会导致香瓜从CC2541端发送一个0x38数据给app端，app端不清楚这个数据是表示电机转动、还是温度值、还是电量值、又或是在骂人……

因此通信过程中的数据含义需要在开发之前定义下来，也就是要定义通信协议。

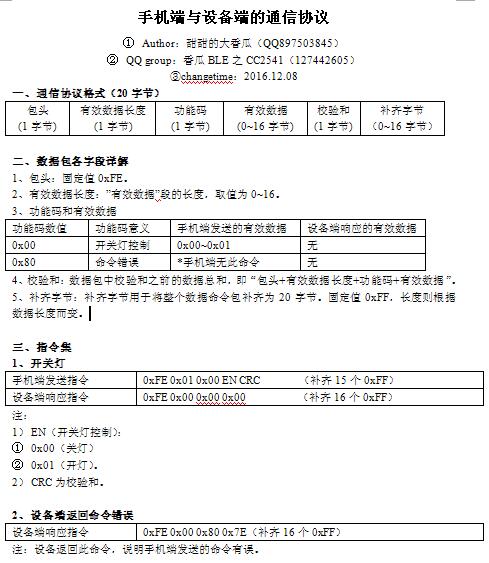

3、本文使用的通信协议是如何的？

答：

简单来说，就是通信过程采取20字节为一包的通信数据包，如果实际数值不满20字节，需要填充补齐上0xFF至20字节。

通信协议规定了指令集一共有两条：开关灯指令、应答错误指令。

4、本文中APP端需发送的指令集

答：

香瓜的测试指令1、功能码0x00（开关灯）
1）关灯
fe010000ffffffffffffffffffffffffffffffff2）开灯
fe01000100ffffffffffffffffffffffffffffff

一共两条指令：关灯、开灯。

可自行对照上面的通信协议加强理解该指令。

六、实验步骤

1、编写并添加自定义的通信协议驱动

1）写一个通信协议驱动GUA_RF_Communication.c（存放在“……\BLE-CC254x-1.4.0\Projects\ble\SimpleBLEPeripheral\Source\GUA”路径下）

//******************************************************************************
//name:             GUA_RF_Communication.c
//introduce:        香瓜的通信协议
//author:           甜甜的大香瓜
//email:            897503845@qq.com
//QQ group          香瓜BLE之CC2541(127442605)
//changetime:       2016.12.08
//******************************************************************************
#include "GUA_RF_Communication.h"
#include <string.h>/*********************宏定义************************/
//通信协议的功能码
#define FUNC_GUA_LED_ON_OFF                             0x00    //led开关的功能码//应用层事件（从应用层复制过来）
#define SBP_START_DEVICE_EVT                            0x0001
#define SBP_PERIODIC_EVT                                0x0002
#define SBP_GUA_RF_COMMUNICAION_PROCESS_EVT             0x0004  //通信处理事件
#define SBP_GUA_RF_COMMUNICAION_COMMAND_ERR_EVT         0x0008  //通信数据出错事件#define SBP_GUA_LED_ON_OFF_EVT                          0x0040  //led开关事件//通信协议的数据包长度
#define GUA_DATA_PACKAGE_LEN                            20      //20字节一包//******************************************************************************
//name:             GUA_RF_Communication_Judgment
//introduce:        RF的通信数据判断
//parameter:        npGUA_Receive: 接收缓冲区首地址
//return:           true: 数据包正确
//                  false: 数据包错误
//author:           甜甜的大香瓜
//email:            897503845@qq.com
//QQ group          香瓜BLE之CC2541(127442605)
//changetime:       2016.12.08
//******************************************************************************
GUA_U8 GUA_RF_Communication_Judgment(GUA_U8 *npGUA_Receive)
{GUA_U8 nGUA_Sof = *npGUA_Receive;GUA_U8 nGUA_Len =  *(npGUA_Receive + 1);GUA_U8 nGUA_Func =  *(npGUA_Receive + 2);	GUA_U8 *npGUA_Data = npGUA_Receive + 3;GUA_U8 nGUA_Crc =  *(npGUA_Receive + 3 + nGUA_Len);GUA_U8 nGUA_Crc_Count = 0;	//判断起始位正确性if(nGUA_Sof != 0xFE){return GUA_RF_COMMUNICATION_JUDGMENT_FALSE;  }		//接收数据长度if(nGUA_Len > 16){return GUA_RF_COMMUNICATION_JUDGMENT_FALSE;  } //计算校验和nGUA_Crc_Count += nGUA_Sof;    nGUA_Crc_Count += nGUA_Len;	nGUA_Crc_Count += nGUA_Func;while(nGUA_Len--){nGUA_Crc_Count += *(npGUA_Data + nGUA_Len);}//比较校验和if(nGUA_Crc != nGUA_Crc_Count)  {return GUA_RF_COMMUNICATION_JUDGMENT_FALSE;  } 	//数据包正确return GUA_RF_COMMUNICATION_JUDGMENT_TRUE;
}extern void GUA_SimpleGATTprofile_Char6_Notify(GUA_U16 nGUA_ConnHandle, GUA_U8 *npGUA_Value, GUA_U8 nGUA_Len);
//******************************************************************************
//name:             GUA_RF_Communication_DataPackage_Send
//introduce:        RF的通信数据打包并发送(包头+有效数据长度+功能码+有效数据+补齐字节)
//parameter:        nGUA_Func: 功能码
//                  npGUA_ValidData: 有效数据首地址
//                  nGUA_ValidData_Len: 要发送的数据长度
//return:           none
//author:           甜甜的大香瓜
//email:            897503845@qq.com
//QQ group          香瓜BLE之CC2541(127442605)
//changetime:       2016.12.08
//******************************************************************************
void GUA_RF_Communication_DataPackage_Send(GUA_U16 nGUA_ConnHandle, GUA_U8 nGUA_Func, GUA_U8 *npGUA_ValidData, GUA_U8 nGUA_ValidData_Len)
{GUA_U8 nbGUA_DataPackage_Data[GUA_DATA_PACKAGE_LEN]; GUA_U8 nGUA_Num;//初始化发送缓冲区memset(nbGUA_DataPackage_Data, 0xFF, 20);  //填充数据nbGUA_DataPackage_Data[0] = 0xFE;                                                     //包头nbGUA_DataPackage_Data[1] = nGUA_ValidData_Len;                                       //有效数据长度  nbGUA_DataPackage_Data[2] = nGUA_Func;                                                //功能码memcpy(nbGUA_DataPackage_Data + 3, npGUA_ValidData, nGUA_ValidData_Len);              //有效数据nbGUA_DataPackage_Data[3 + nGUA_ValidData_Len] = 0;                                   //校验和清零  for(nGUA_Num = 0; nGUA_Num < (3 + nGUA_ValidData_Len); nGUA_Num++){nbGUA_DataPackage_Data[3 + nGUA_ValidData_Len] += nbGUA_DataPackage_Data[nGUA_Num]; //校验和累加   } //发送数据    GUA_SimpleGATTprofile_Char6_Notify(nGUA_ConnHandle, nbGUA_DataPackage_Data, GUA_DATA_PACKAGE_LEN);
}//******************************************************************************
//name:             GUA_RF_Communication_Process
//introduce:        RF的通信数据处理
//parameter:        npGUA_Receive: 接收缓冲区首地址
//                  nGUA_Event: 要启动的事件
//return:           none
//author:           甜甜的大香瓜
//email:            897503845@qq.com
//QQ group          香瓜BLE之CC2541(127442605)
//changetime:       2016.12.08
//******************************************************************************
void GUA_RF_Communication_Process(GUA_U8 *npGUA_Receive, GUA_U16 *npGUA_Event)
{GUA_U8 nGUA_Func =  *(npGUA_Receive + 2);//判断功能码switch(nGUA_Func){	//led开关的功能码case FUNC_GUA_LED_ON_OFF:{*npGUA_Event = SBP_GUA_LED_ON_OFF_EVT;break;      }//功能码无效default:{*npGUA_Event = SBP_GUA_RF_COMMUNICAION_COMMAND_ERR_EVT;break;      }           }
}

注意本文件的事件要从应用层复制过来，保证事件是一样的。

2）写一个通信协议驱动的头文件 GUA_RF_Communication.h （存放在“……\BLE-CC254x-1.4.0\Projects\ble\SimpleBLEPeripheral\Source\GUA”路径下）

//******************************************************************************
//name:             GUA_RF_Communication.h
//introduce:        香瓜的通信协议的头文件
//author:           甜甜的大香瓜
//email:            897503845@qq.com
//QQ group          香瓜BLE之CC2541(127442605)
//changetime:       2016.12.08
//******************************************************************************
#ifndef _GUA_RF_COMMUNICATION_H_
#define _GUA_RF_COMMUNICATION_H_/*********************宏定义************************/
#ifndef GUA_U8
typedef unsigned char GUA_U8;
#endif    #ifndef GUA_U16
typedef unsigned short GUA_U16;
#endif    #ifndef GUA_U32
typedef unsigned long GUA_U32;
#endif    #define GUA_RF_COMMUNICATION_JUDGMENT_FALSE     0
#define GUA_RF_COMMUNICATION_JUDGMENT_TRUE      1/*********************外部函数声明************************/
extern GUA_U8 GUA_RF_Communication_Judgment(GUA_U8 *npGUA_Receive);
extern void GUA_RF_Communication_DataPackage_Send(GUA_U16 nGUA_ConnHandle, GUA_U8 nGUA_Func, GUA_U8 *npGUA_ValidData, GUA_U8 nGUA_ValidData_Len);
extern void GUA_RF_Communication_Process(GUA_U8 *npGUA_Receive, unsigned short *npGUA_Event);#endif

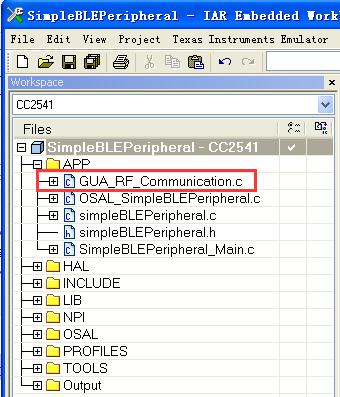

3）工程中添加GUA_RF_Communication.c

4）在IAR设置中添加按键驱动源文件路径

$PROJ_DIR$\..\..\SimpleBLEPeripheral\Source\GUA

2、应用层中调用

1）添加通信协议驱动头文件（SimpleBLEPeripheral.c中）

#include "GUA_RF_Communication.h"

2）修改应用层的simple服务的回调函数（SimpleBLEPeripheral.c中）

//******************************************************************************
//name:             simpleProfileChangeCB
//introduce:        simple服务的回调函数
//parameter:        paramID: 特征值ID
//return:           none
//author:           甜甜的大香瓜
//email:            897503845@qq.com
//QQ group          香瓜BLE之CC2541(127442605)
//changetime:       2016.12.08
//******************************************************************************
static void simpleProfileChangeCB( uint8 paramID )
{//通过特征值ID来分发特征值处理switch( paramID ){//char6的处理case SIMPLEPROFILE_CHAR6:  {//启动RF通信处理事件osal_start_timerEx( simpleBLEPeripheral_TaskID, SBP_GUA_RF_COMMUNICAION_PROCESS_EVT, 0 );        break;      }        default:break;}
}

3）添加“ 通信处理事件 、通信数据出错事件、led开关事件 ”

①定义“通信处理事件、通信数据出错事件、led开关事件”（SimpleBLEPeripheral.c中）

 //通信处理事件if(events & SBP_GUA_RF_COMMUNICAION_PROCESS_EVT){uint16 nGUA_Event;uint8 nGUA_Ret;    uint8 nbGUA_Char6[SIMPLEPROFILE_CHAR6_LEN] = {0};   //读取特征值6的数值SimpleProfile_GetParameter(SIMPLEPROFILE_CHAR6, nbGUA_Char6);//判断接收到的RF值是否正确nGUA_Ret = GUA_RF_Communication_Judgment(nbGUA_Char6);                                 //数据正确，则执行对应事件if(nGUA_Ret == GUA_RF_COMMUNICATION_JUDGMENT_TRUE){//根据功能码判断该执行什么事件GUA_RF_Communication_Process(nbGUA_Char6, &nGUA_Event);                               //定时器执行对应的功能事件osal_start_timerEx(simpleBLEPeripheral_TaskID, nGUA_Event, 0);                   }//数据不正确，则反馈报错    else{//定时器执行RF通信数据出错事件osal_start_timerEx(simpleBLEPeripheral_TaskID, SBP_GUA_RF_COMMUNICAION_COMMAND_ERR_EVT, 0);         }return (events ^ SBP_GUA_RF_COMMUNICAION_PROCESS_EVT);}//通信数据出错事件if (events & SBP_GUA_RF_COMMUNICAION_COMMAND_ERR_EVT){ uint16 nGUA_ConnHandle;       uint8 nGUA_Func;    uint8 nbGUA_ValidData[16]; uint8 nGUA_ValidData_Len;//获得连接句柄GAPRole_GetParameter(GAPROLE_CONNHANDLE, &nGUA_ConnHandle);//功能码填充  nGUA_Func = 0x80;       //有效数据填充//nbGUA_ValidData[0] = 0;//有效数据的长度nGUA_ValidData_Len = 0;//发送数据   GUA_RF_Communication_DataPackage_Send(nGUA_ConnHandle, nGUA_Func, nbGUA_ValidData, nGUA_ValidData_Len);    return (events ^ SBP_GUA_RF_COMMUNICAION_COMMAND_ERR_EVT);} //功能码00 led开关事件if ( events & SBP_GUA_LED_ON_OFF_EVT ){uint16 nGUA_ConnHandle;       uint8 nGUA_Func;    uint8 nbGUA_ValidData[16]; uint8 nGUA_ValidData_Len;uint8 nbGUA_Char6[SIMPLEPROFILE_CHAR6_LEN] = {0};  /*****************处理指令************************///读出RF接收到的数据到缓冲区SimpleProfile_GetParameter(SIMPLEPROFILE_CHAR6, nbGUA_Char6);//如果为0则关灯switch(nbGUA_Char6[3]){//关灯case 0x00:{P1_1 = 0;               //拉低P11     P1SEL &= ~(1 << 1);     //设置P11为IO口    P1DIR |= (1 << 1);      //设置P11为输出 break;}//开灯case 0x01:{P1_1 = 1;               //拉高P11     P1SEL &= ~(1 << 1);     //设置P11为IO口    P1DIR |= (1 << 1);      //设置P11为输出 break;}//其它default:break;}/*****************应答************************///获得连接句柄GAPRole_GetParameter(GAPROLE_CONNHANDLE, &nGUA_ConnHandle);//功能码填充  nGUA_Func = 0x00;       //有效数据填充//nbGUA_ValidData[0] = 0;//有效数据的长度nGUA_ValidData_Len = 0;//发送数据   GUA_RF_Communication_DataPackage_Send(nGUA_ConnHandle, nGUA_Func, nbGUA_ValidData, nGUA_ValidData_Len);     return (events ^ SBP_GUA_LED_ON_OFF_EVT);}

②定义“通信处理事件、通信数据出错事件、led开关事件”的宏 （替换SimpleBLEPeripheral.h中原来的事件宏）

// Simple BLE Peripheral Task Events
#define SBP_START_DEVICE_EVT                            0x0001
#define SBP_PERIODIC_EVT                                0x0002
#define SBP_GUA_RF_COMMUNICAION_PROCESS_EVT             0x0004  //通信处理事件
#define SBP_GUA_RF_COMMUNICAION_COMMAND_ERR_EVT         0x0008  //通信数据出错事件#define SBP_GUA_LED_ON_OFF_EVT                          0x0040  //led开关事件

七、实验结果

仿真并全速运行，手机端使用truthblue连接并使用char6通道进行通信控制。

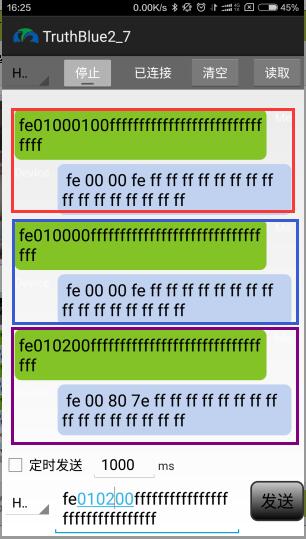

1、通信指令收发如下图
