目录

前言

一、生成树概念

1、BPDU的概念

2、BPDU的功能

3、BPDU的类型

二、生成树端口角色

1、端口号角色类型及作用

2、端口状态

3、端口的规则

4、生成树的拓展

三、拓扑案例

1、普通生成树案例

2、mstp案例

总结

前言

因为当有环路存在时，广播的发送会引起全网的广播风暴，因此需要打破环路生成的条件，而生成树协议就是解决二层广播风暴的重要手段，另外我们会阻塞一 些端口，打破环路生成条件，当链路出现问题时，这些被阻塞的端口可以过渡到转发状态，实现链路的备份的作用。

一、生成树概念

1、BPDU的概念

BPDU (网桥协议数据单元，STP的各种选举是通过交换BPDU报文来实现的，BPDU是直接封装在以太网帧中的。(802. 3+802. 2)对于参与STP的所有SW，它们都通过数据消息的交换来获取网络中其他SW的信息，这种消息就被称为BPDU。

2、BPDU的功能

1.选举根桥

2.确定冗余路径的位置

3.通过阻塞特定端口来避免环路

4.通告网络的拓扑变更

5.监控生成树的状态

3、BPDU的类型

1、配置BPDU

通常由根网桥以周期性间隔发出，包括了STP参数，用于进行各种选举。

2、 TCN (拓扑变更通告) BPDU

这种BPDU是当交换机检测到拓扑发生变更时所产生。

二、生成树端口角色

1、端口角色类型及作用

（1）RP:根端口

每个非根网桥，上有且只有一个，选举到达根网桥上路径开销值最小的成为根端口。

（2）DP：指定端口

根网桥上每个端口都是指定端口，非根网桥上需要转发数据的端口也是指定端口，非根网桥上需要转发数据的端口也是指定的端口。

（3）AP:预定端口

该接口状态为block状态，只收BPDU，不发BPDU。

2、端口状态

（1）禁用状态

不转发数据帧，不学习MAC地址表，不参与生成树计算

（2）阻塞状态

不转发数据帧，不学习MAC地址表，接收并处理BPDU,不发送BPDU


（3）侦听状态

不转发数据帧，不学习MAC地址表，参与生成树计算，接收并发送BPDU

（4）学习状态

不转发数据帧，学习MAC地址表，参与生成树计算，接收并发送BPDU。

（5）转发状态

转发数据帧，学习MAC地址表， 参与生成树计算，接收并发送BPDU

3、端口的规则

1. 到达根的最小路径开销

2. 最小的发送方BID

3.最小的发送方PID端口优先级(默认128) +发送方端口号

BW           Cost

10M           100

100M          19

1G             4

 10G          2

4、生成树的拓展

MSTP

多实例生成树，让指定的一个VLAN或多个VLAN生成一棵树，实现链路的负载均衡。

三、拓扑案例

1、普通生成树案例

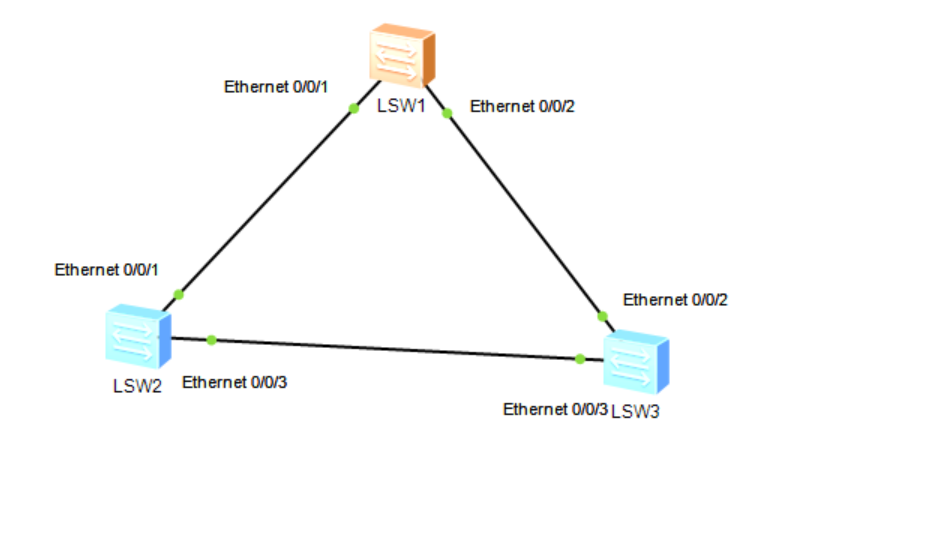

      更改优先级，让LSW2的e0/0/3端口状态为预备端口

LSW1配置

<Huawei>undo terminal monitor                               关闭弹窗
<Huawei>sys                                                               进入用户视图
[Huawei]sysname LSW1                                               更改名字为LSW1
[LSW1]user-interface console 0
[LSW1-ui-console0]id 0 0                                             永不超时
[LSW1-ui-console0]q                                                    退回上一级

[LSW1]stp priority 0                                                     更改网桥优先级

LSW2配置

<Huawei>undo terminal monitor                               关闭弹窗
<Huawei>sys                                                               进入用户视图
[Huawei]sysname LSW2                                              更改名字为LSW2
[LSW2]user-interface console 0
[LSW2-ui-console0]id 0 0                                             永不超时
[LSW2-ui-console0]q                                                    退回上一级

LSW3 配置

<Huawei>undo terminal monitor                               关闭弹窗
<Huawei>sys                                                               进入用户视图
[Huawei]sysname LSW3                                              更改名字为LSW3
[LSW3]user-interface console 0
[LSW3-ui-console0]id 0 0                                             永不超时
[LSW3-ui-console0]q                                                    退回上一级

[LSW3]stp priority 4096                                            更改优先级为4096

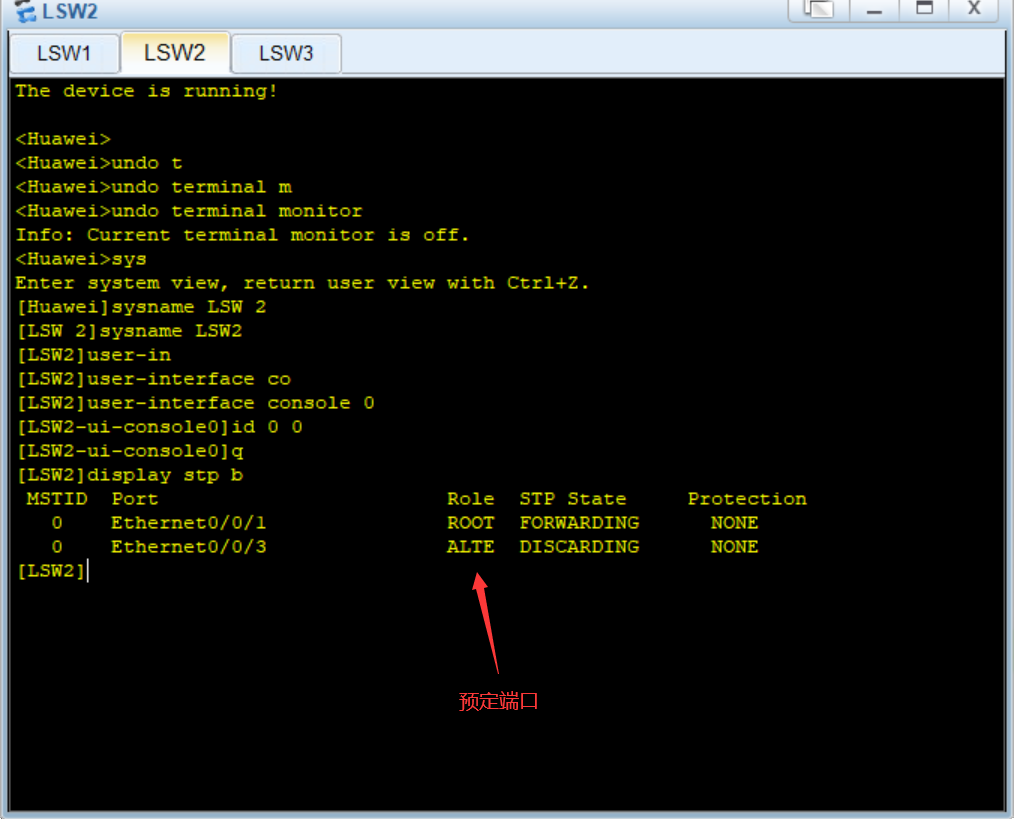

最后验证

经验证已经成功将LSW2的e0/0/3端口改为预定端口。

2、mstp案例

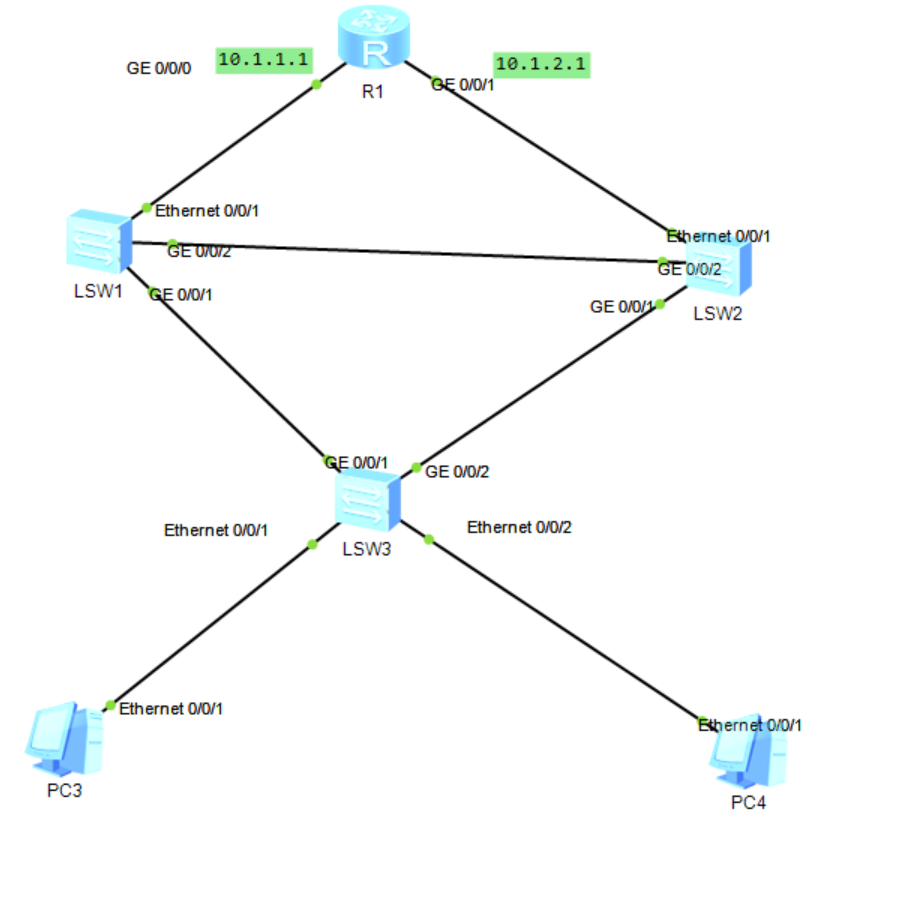

pc3和pc4分别属于vlan10和vlan20 ，pc3属于10.1.1.0的网段，pc4属于10.1.2.0网段，现要配置mstp，使全网互通。

       LSW1配置
<Huawei>undo terminal monitor                                                  关闭弹窗
<Huawei>sys                                                                                  用户视图
[Huawei]sysname LSW1                                                                 修改名字为LSW1
[LSW1]user-interface console 0                                                     永不超时
[LSW1-ui-console0]id 0 0
[LSW1]vlan batch 10 20                                                                  创建vlan10和20
[LSW1]int g0/0/1                                                                             进入g0/0/1端口
[LSW1-GigabitEthernet0/0/1]port link-type trunk                         使用trunk模式
[LSW1-GigabitEthernet0/0/1]port trunk allow-pass vlan all          允许所有标签流量通过
LSW1]int g0/0/2                                                                             进入g0/0/2端口
[LSW1-GigabitEthernet0/0/2]port link-type trunk                         使用trunk模式
[LSW1-GigabitEthernet0/0/1]port trunk allow-pass vlan all          允许所有标签流量通过
[LSW1-GigabitEthernet0/0/2]int e0/0/1                                         进入e0/0/1端口
[LSW1-Ethernet0/0/1]port link-type access                                   使用access模式
[LSW1-Ethernet0/0/1]port default vlan 10                                     划分给vlan 10
[LSW1-Ethernet0/0/1]q                                                                   退到上一级
[LSW1]stp mode mstp                                                                     stp设置为mstp
[LSW1]stp region-configuration                                                     进入mstp设置模式
[LSW1-mst-region]region-name huawei                                        区域名为华为
[LSW1-mst-region]revision-level 1                                                 版本级别为1
[LSW1-mst-region]instance 1 vlan 10                                             定义实列为vlan 10
[LSW1-mst-region]instance 2 vlan 20                                             定义实列为vlan 20
[LSW1-mst-region]active region-configuration                              对mstp配置保存
[LSW1]stp instance 1 root primary                                                  定义本交换机为实例1的根
[LSW1]stp instance 2 root secondary                                              定义本交换机为实例2的备选根

LSW2配置

<Huawei>undo terminal monitor                                                  关闭弹窗
<Huawei>sys                                                                                  用户视图
[Huawei]sysname LSW2                                                                 修改名字为LSW2
[LSW2]user-interface console 0                                                     永不超时
[LSW2-ui-console0]id 0 0
[LSW2]vlan batch 10 20                                                                  创建vlan10和20
[LSW2]int g0/0/1                                                                             进入g0/0/1端口
[LSW2-GigabitEthernet0/0/1]port link-type trunk                         使用trunk模式
[LSW2-GigabitEthernet0/0/1]port trunk allow-pass vlan all          允许所有标签流量通过
LSW2]int g0/0/2                                                                             进入g0/0/2端口
[LSW2-GigabitEthernet0/0/2]port link-type trunk                         使用trunk模式
[LSW2-GigabitEthernet0/0/1]port trunk allow-pass vlan all          允许所有标签流量通过
[LSW2-GigabitEthernet0/0/2]int e0/0/1                                         进入e0/0/1端口
[LSW2-Ethernet0/0/1]port link-type access                                   使用access模式
[LSW2-Ethernet0/0/1]port default vlan 20                                     划分给vlan 20
[LSW2-Ethernet0/0/1]q                                                                   退到上一级
[LSW2]stp mode mstp                                                                     stp设置为mstp
[LSW2]stp region-configuration                                                     进入mstp设置模式
[LSW2-mst-region]region-name huawei                                        区域名为华为
[LSW2-mst-region]revision-level 1                                                 版本级别为1
[LSW2-mst-region]instance 1 vlan 10                                             定义实列为vlan 10
[LSW2-mst-region]instance 2 vlan 20                                             定义实列为vlan 20
[LSW2-mst-region]active region-configuration                              对mstp配置保存
[LSW2stp instance 2 root  secondary                                              定义本交换机为实例2的根
[LSW2]stp instance 1 root  primary                                              定义本交换机为实例1的备选根

LSW3配置
<Huawei>undo terminal monitor                                                  关闭弹窗
<Huawei>sys                                                                                  用户视图
[Huawei]sysname LSW3                                                                 修改名字为LSW2
[LSW3]user-interface console 0                                                     永不超时
[LSW3-ui-console0]id 0 0
[LSW3]vlan batch 10 20                                                                  创建vlan10和20
[LSW3]int g0/0/1                                                                             进入g0/0/1端口
[LSW3-GigabitEthernet0/0/1]port link-type trunk                         使用trunk模式
[LSW3-GigabitEthernet0/0/1]port trunk allow-pass vlan all          允许所有标签流量通过
LSW3]int g0/0/2                                                                             进入g0/0/2端口
[LSW3-GigabitEthernet0/0/2]port link-type trunk                         使用trunk模式
[LSW3-GigabitEthernet0/0/1]port trunk allow-pass vlan all          允许所有标签流量通过
[LSW3-GigabitEthernet0/0/2]int e0/0/1                                         进入e0/0/1端口
[LSW3-Ethernet0/0/1]port link-type access                                   使用access模式
[LSW3-Ethernet0/0/1]port default vlan 10                                     划分给vlan 10
[LSW2-GigabitEthernet0/0/2]int e0/0/2                                         进入e0/0/2端口
[LSW3-Ethernet0/0/2]port link-type access                                   使用access模式
[LSW3-Ethernet0/0/2]port default vlan 20                                     划分给vlan 20
[LSW3-Ethernet0/0/2]q                                                                    返回上一级
[LSW3]stp mode mstp                                                                     stp设置为mstp
[LSW3]stp region-configuration                                                     进入mstp设置模式
[LSW3-mst-region]region-name huawei                                        区域名为华为
[LSW3-mst-region]revision-level 1                                                 版本级别为1
[LSW3-mst-region]instance 1 vlan 10                                             定义实列为vlan 10
[LSW3-mst-region]instance 2 vlan 20                                             定义实列为vlan 20
[LSW3-mst-region]active region-configuration                              对mstp配置保存

R1 配置
<Huawei>undo terminal monitor                                                  关闭弹窗
<Huawei>sys                                                                                  用户视图
[Huawei]sysname R1                                                              修改名字为R1
[R1]user-interface console 0                                                     永不超时
[R1-ui-console0]id 0 0
[R1]int g0/0/0                                                                         进入g0/0/0端口
[R1-GigabitEthernet0/0/0]ip add 10.1.1.1 24                         创建ip地址 10.1.1.1/24
[R1-GigabitEthernet0/0/0]un sh                                             激活端口
[R1-GigabitEthernet0/0/0]int g0/0/1                                      进入g0/0/1端口
[R1-GigabitEthernet0/0/1]ip add 10.1.2.124                         创建ip地址 10.1.2.1/24
[R1-GigabitEthernet0/0/1]un sh                                             激活端口
[R1-GigabitEthernet0/0/1]q                                                    退回上一级
[R1]int loo 0                                                                             进入 loo 0
[R1-LoopBack0]ip add 1.1.1.1 32                                            创建ip地址1.1.1.1/32

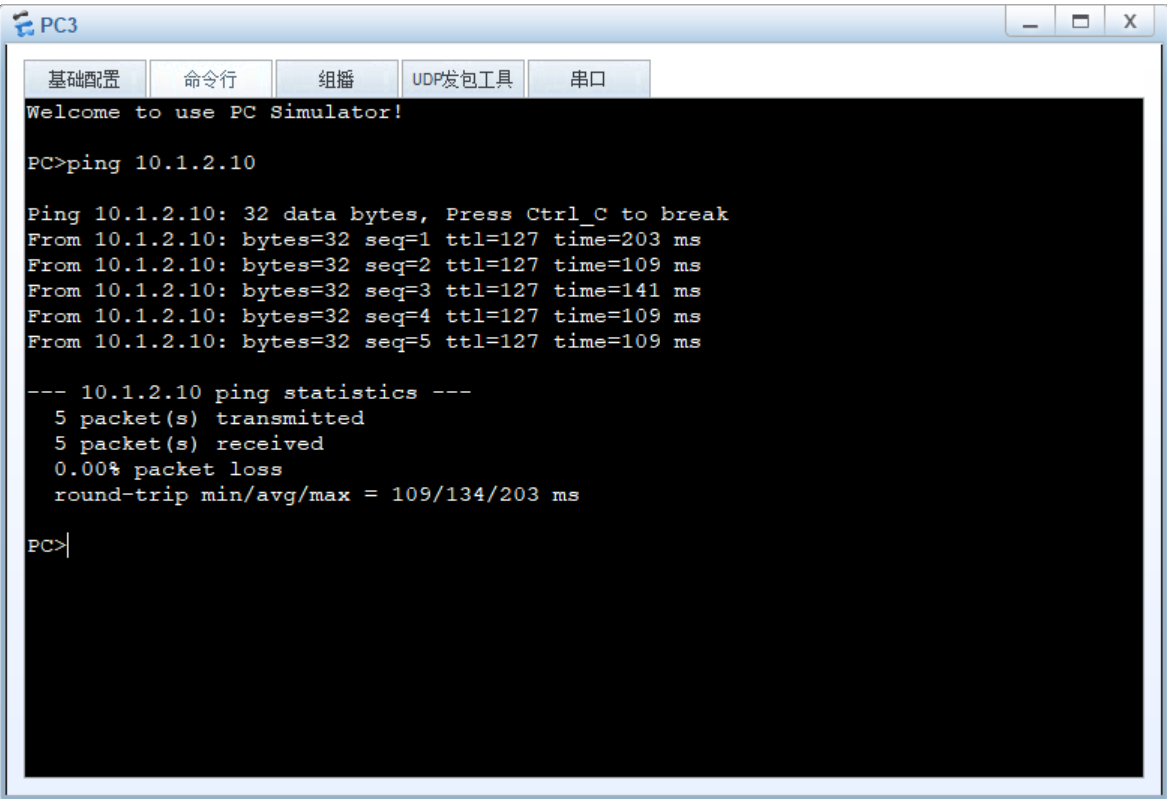

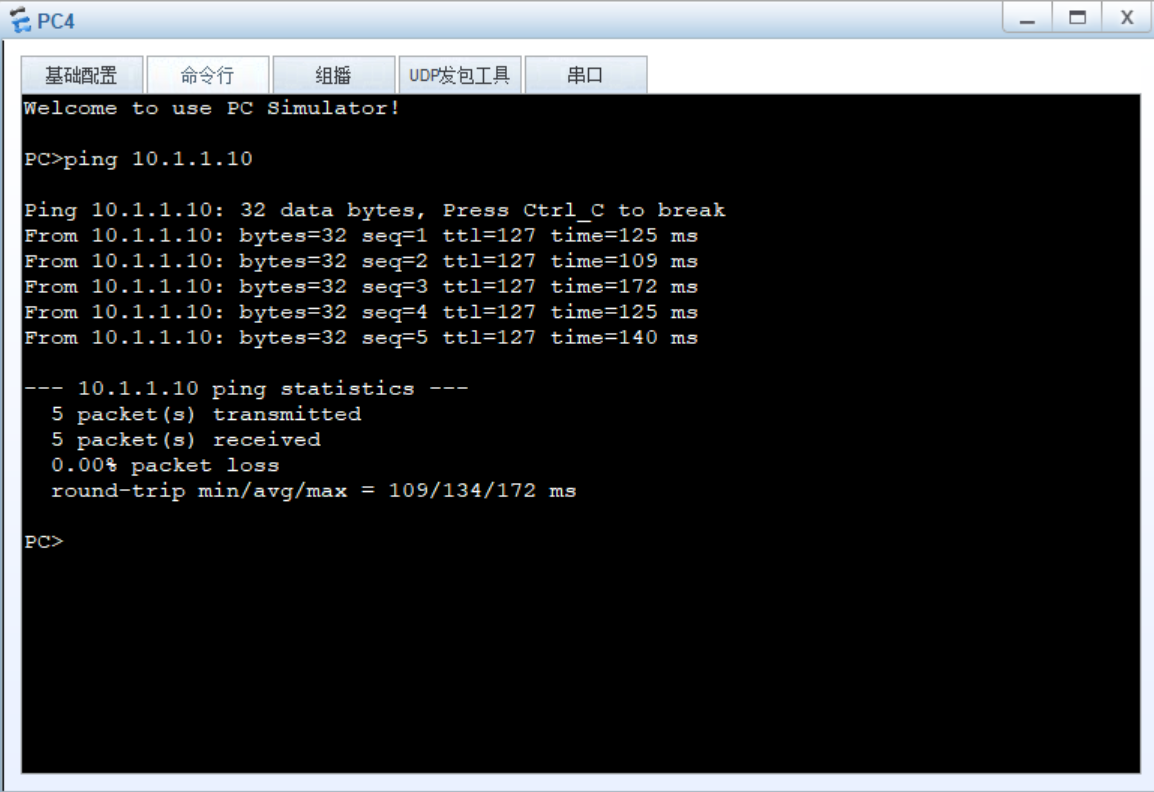

验证连通性





 经验证两台pc能互相通信，拓扑搭建成功。

总结

本次主要介绍了生成树的相关知识，生成树的合理的使用，可以做到链路的负载均衡。
