在我的上一个教程中，让大家领略了一下SC(缩放)命令的奥秘。缩放命令在CAD初、中、高级的教程中，都会出现它的身影，是一个非常具有挑战意义的命令。我后续还会陆陆续续发布一些有关缩放命令的烧脑题(烧脑的目的只是锻炼大家对陌生命令的熟练程度，所绘图形在现实生产中可能毫无意义)。

SC命令不是今天课程的主角，但它的身影仍然会阴魂不散地出现在大家面前，希望大家对这个烧脑的命令引起足够的重视。好了，让我们请出今天主角吧—C(Circle)。

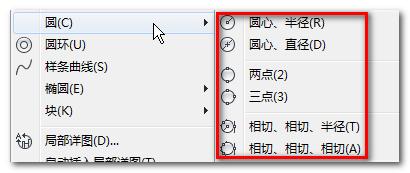

图1 菜单栏》绘图》圆

上一个教程中，圆作为客串嘉宾出现过。我们讲到在菜单栏的“圆”选项中，有6个分选项，如果你在命令栏输入快捷键C，会少一个“相切、相切、相切(A)”(下文简称“切、切、切”)的提示选项。

其实“切、切、切”这个提示选项并没有被Autodesk公司的程序员遗忘掉，“切、切、切”是“三点(3)”的一种特殊情形。程序员的逻辑是，你都能熟练使用快捷命令了，那肯定知道“切、切、切”完全可以通过“三点”实现。

让我们来分解一下圆的这5+1个分项吧。

§圆心、半径(R)

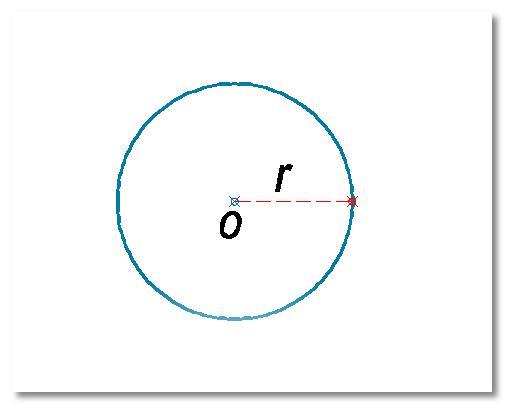

图2 圆心+半径(R)

选定圆心O，再输入半径r值，你想要的圆就OK了。这是最简单粗暴的一个提示选项，画圆就是这么简单任性。

§圆心、直径(D)

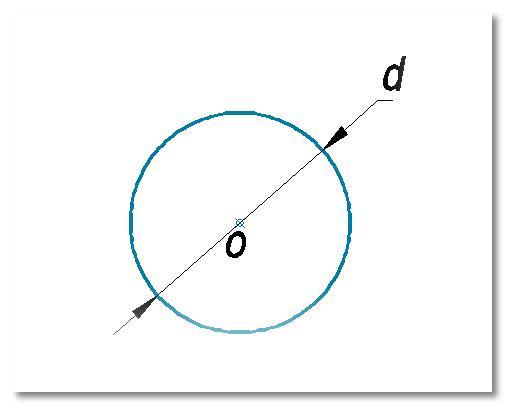

图3 圆心+直径(D)

与“圆心、半径(R)”用法类似，只不过圆心确定之后，命令栏内需要输入D(高版本的CAD可以直接鼠标点击提示选项的“[直径(D)]”)，最后输入所需圆的直径即可。

§两点(2)

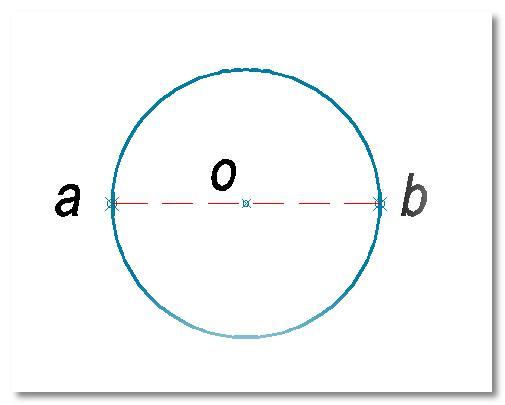

图4 两点(2)

“两点”这一分项，包含一个潜规则，那就是这两点构成的直线段就是圆的直径(如图所示，a、b两点经过圆心，|ab|=直径d)。这样一说，大家就很容易理解这一选项的用途了。

§ 三点(3)

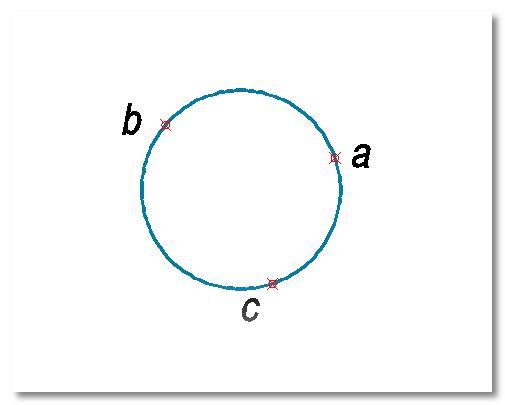

图5 三点(3)

“不在同一直线上的三个点确定一个圆”，这是初中几何的一个定理。这个定理不用解释了吧，只要注意三点不要在一条直线上即可。

§相切、相切、半径(T)

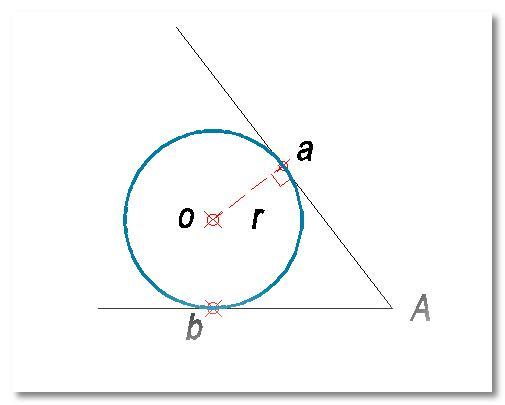

图6 切点+切点+半径(T)

如图所示的两条共面直线(不平行)，如果仅仅是与两条直线分别相切，可以得出一系列的圆，一旦半径确定，这个所求圆也唯一确定(注意：当命令栏提示选取切点时，有个就近原则，也就是你的鼠标点到哪，默认切点就在那附近，如果遇到圆的内切或者外切时，一定要点准切点所在的大概位置)

§相切、相切、相切(A)

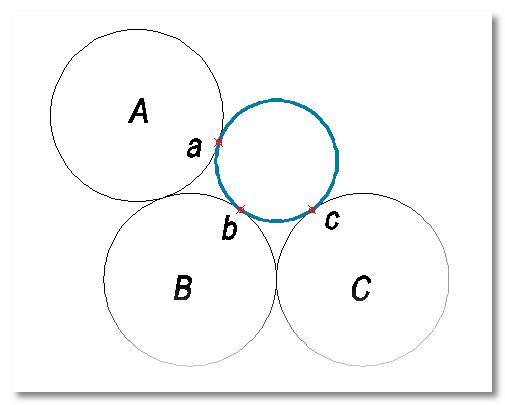

图7 切点+切点+切点(A)

这个分项的原理与“三点(3)”完全一样，只不过这三个点是三个切点而已，虽然这个分项在命令栏输入快捷键时是被完全忽视掉的，但这个分项非常好使，希望大家引起足够重视，后续我也会通过实例，让大家领略它的厉害。

圆命令理论方面的介绍全部结束，至于把它们灵活地运用到实践中，那还需要大家真正理解各个分项的机理，只有这样，才会在遇到角度刁钻的题目时，胸有成竹，临危不乱。

§圆命令实战演练

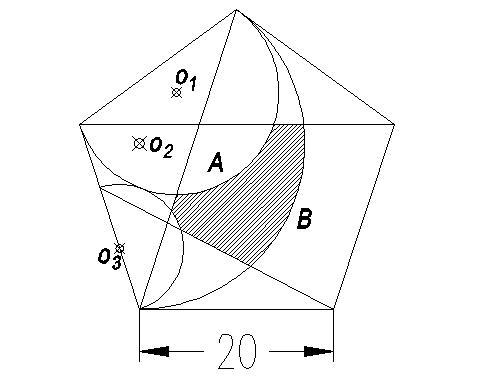

圆弧A(圆心01)与圆弧B(圆心02)分别与正五边形相切，切点为正五边形的顶点，请画出图示图形，并求出阴影部分面积(精确到小数点后四位)。答案下期公布，请大家关注我。

图8 求阴影部分面积

提示：该图可能会涉及的命令：

正多边形快捷键：POL；

圆弧快捷键：A;

面积快捷键：AA(或者Li);

填充快捷键：BH(或H)
