VLAN间路由

前言

       部署了VLAN的传统交换机不能实现不同VLAN间的二层报文转发，因此必须引入路由技术来实现不同VLAN间的通信。VLAN路由可以通过二层交换机配合路由器来实现，也可以通过三层交换机来实现。

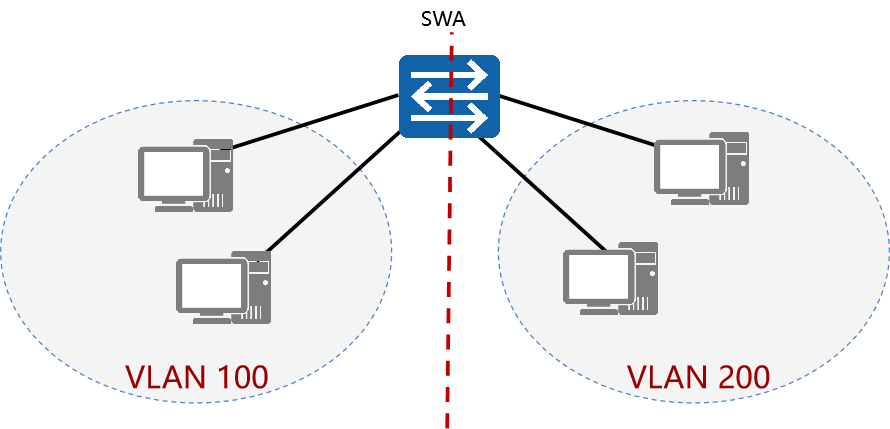

VLAN 局限性

VLAN在分割广播域的同时也限制了不同VLAN间的主机进行二层通信的能力

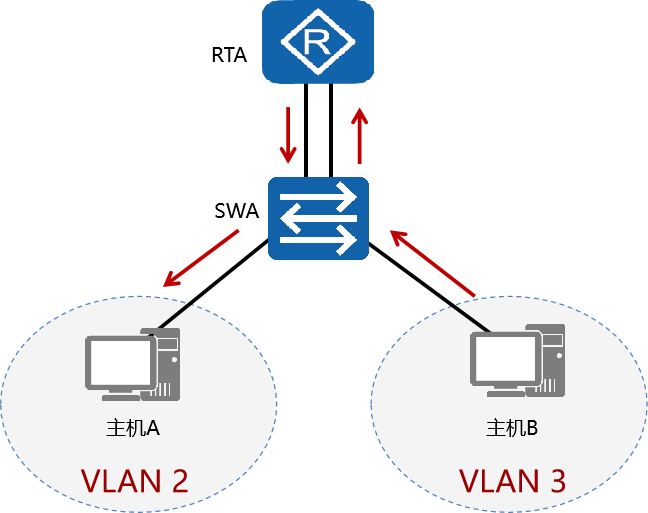

VLAN路由-每个VLAN一个物理连接

在二层交换机上配置VLAN，每一个VLAN使用一条独占的物理链路连接到路由器的一个接口上。

因为不同VLAN之间的主机是无法实现二层通信的，所以必须通过三层路由才能将报文从一个VLAN转发到另外一个VLAN。

       解决VLAN间通信问题的第一种方法是：在路由器上为每个VLAN分配一个单独的接口，并使用一条物理链路连接到二层交换机上。当VLAN间的主机需要通信时，数据会经由路由器进行三层路由，并被转发到目的VLAN内的主机，这样就可以实现VLAN之间的相互通信。
       然而，随着每个交换机上VLAN数量的增加，这样做必然需要大量的路由器接口，而路由器的接口数量是极其有限的。并且，某些VLAN之间的主机可能不需要频繁进行通信，如果这样配置的话，会导致路由器的接口利用率很低。因此，实际应用中一般不会采用这种方案来解决VLAN间的通信问题。

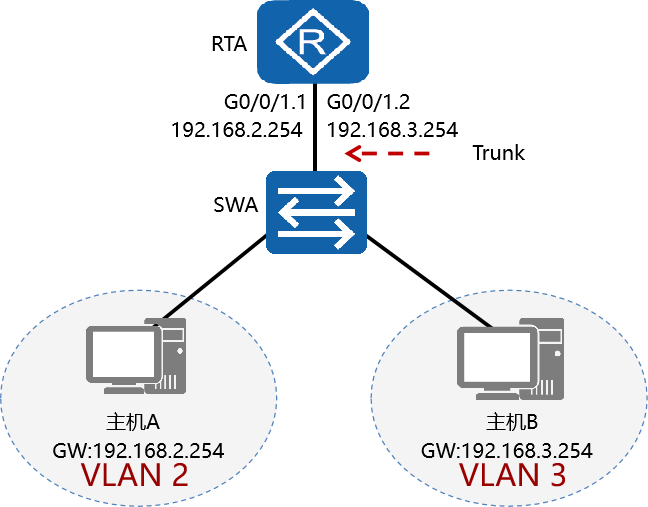

VLAN路由-单臂路由

将交换机和路由器之间的链路配置为Trunk链路，并且在路由器上创建子接口以支持VLAN路由

解决VLAN间通信问题的第二种方法是：
       在交换机和路由器之间仅使用一条物理链路连接。在交换机上，把连接到路由器的端口配置成Trunk类型的端口，并允许相关VLAN的帧通过。在路由器上需要创建子接口，逻辑上把连接路由器的物理链路分成了多条。一个子接口代表了一条归属于某个VLAN的逻辑链路。配置子接口时，需要注意以下几点：
       必须为每个子接口分配一个IP地址。该IP地址与子接口所属VLAN位于同一网段。
       需要在子接口上配置802.1Q封装，来剥掉和添加VLAN Tag，从而实现VLAN间互通。
       在子接口上执行命令arp broadcast enable使能子接口的ARP广播功能。

       本例中，主机A发送数据给主机B时，RTA会通过G0/0/1.1子接口收到此数据，然后查找路由表，将数据从G0/0/1.2子接口发送给主机B，这样就实现了VLAN2和VLAN3之间的主机通信。

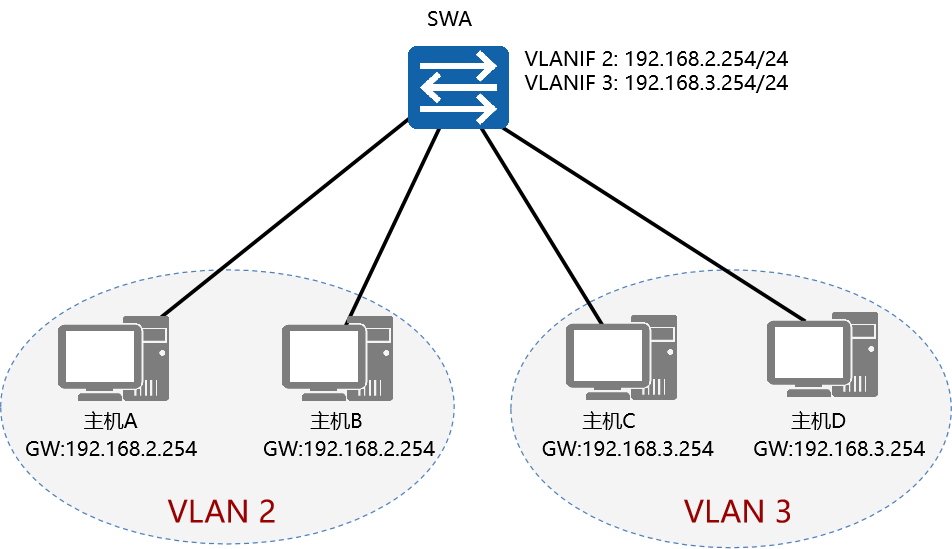

VLAN路由-三层交换

为每个VLAN创建一个VLANIF接口作为网关

解决VLAN间通信问题的第三种方法是：
       在三层交换机上配置VLANIF接口来实现VLAN间路由。如果网络上有多个VLAN，则需要给每个VLAN配置一个VLANIF接口，并给每个VLANIF接口配置一个IP地址。
       用户设置的缺省网关就是三层交换机中VLANIF接口的IP地址。

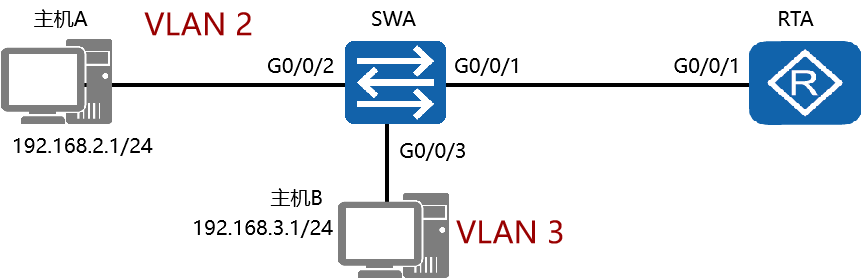

配置单臂路由

执行port link-type trunk命令，配置SWA的G0/0/1端口为Trunk类型的端口。
执行port trunk allow-pass vlan 2 3命令，配置SWA的G0/0/1端口允许VLAN 2和VLAN 3的数据通过。

[SWA]vlan batch 2 3
[SWA-GigabitEthernet0/0/1]port link-type trunk
[SWA-GigabitEthernet0/0/1]port trunk allow-pass vlan 2 3
[SWA-GigabitEthernet0/0/2]port link-type access
[SWA-GigabitEthernet0/0/2]port default vlan 2
[SWA-GigabitEthernet0/0/3]port link-type access
[SWA-GigabitEthernet0/0/3]port default vlan 3

interface interface-type interface-number.sub-interface number命令用来创建子接口。sub-interface number代表物理接口内的逻辑接口通道。

dot1q termination vid命令用来配置子接口dot1q封装的单层VLAN ID。缺省情况，子接口没有配置dot1q封装的单层VLAN ID。本命令执行成功后，终结子接口对报文的处理如下：接收报文时，剥掉报文中携带的Tag后进行三层转发。转发出去的报文是否带Tag由出接口决定。发送报文时，将相应的VLAN信息添加到报文中再发送。

arp broadcast enable命令用来使能终结子接口的ARP广播功能。缺省情况下，终结子接口没有使能ARP广播功能。终结子接口不能转发广播报文，在收到广播报文后它们直接把该报文丢弃。为了允许终结子接口能转发广播报文，可以通过在子接口上执行此命令。

[SWA]vlan batch 2 3
[SWA-GigabitEthernet0/0/1]port link-type trunk
[SWA-GigabitEthernet0/0/1]port trunk allow-pass vlan 2 3
[SWA-GigabitEthernet0/0/2]port link-type access
[SWA-GigabitEthernet0/0/2]port default vlan 2
[SWA-GigabitEthernet0/0/3]port link-type access
[SWA-GigabitEthernet0/0/3]port default vlan 3

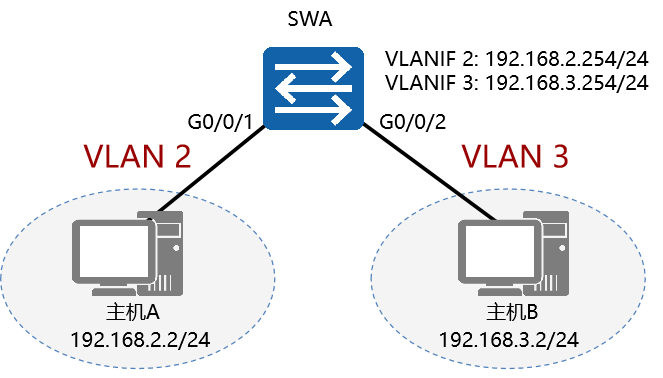

配置三层交换

在三层交换机上配置VLAN路由时，首先创建VLAN，并将端口加入到VLAN中。

interface vlanif vlan-id命令用来创建VLANIF接口并进入到VLANIF接口视图。vlan-id表示与VLANIF接口相关联的VLAN编号。VLANIF接口的IP地址作为主机的网关IP地址，和主机的IP地址必须位于同一网段。

[SWA]vlan batch 2 3
[SWA-GigabitEthernet0/0/1]port link-type access
[SWA-GigabitEthernet0/0/1]port default vlan 2
[SWA-GigabitEthernet0/0/2]port link-type access
[SWA-GigabitEthernet0/0/2]port default vlan 3[SWA]interface vlanif 2
[SWA-Vlanif2]ip address 192.168.2.254 24
[SWA-Vlanif2]quit
[SWA]interface vlanif 3
[SWA-Vlanif3]ip address 192.168.3.254 24
[SWA-Vlanif3]quit











😘感谢观看 持续更新😘
