一、plc scl指令和scp指令的作用

1、RSLOGIX 500中的SCL和SCP的作用是什么？

2、这二个指令作用相同，但是可支持的SLC型号有区别。

SCL是通过计算偏移来整定，就相当于一次方程中的y=kx+B

SCP就是两点式。

因此对于菜鸟级用户来说，SCP容易的多，将整定前的范围输入，将希望整定后的数据范围输入就可以了。

而SCL指令则需要根据Offset来进行计算。

实际上完成的功能没有区别。

3、数据整定指令

仿真一下，即可知如何使用了。

二、西门子plc中stl和scl指令

stl和scl指令的功能，指令的说明，针对复杂的程序哪种更好？求解。

说明：

STL有点类似汇编语言，和机器码对应，无论哪种语言写的PLC程序都可以转换成STL查看，所以掌握基本的STL指令和语法是很有帮助的。另外STL直接操作寄存器，实现同样功能时可以减少运算量和寄存器调用次数，并且只关心数据类型的长度(例如不区分int和word)，减少了数据类型转换，总的来说执行效率高，但实现复杂运算和逻辑时编程繁琐。

SCL类似于高级语言Pascal、C之类，可以通过简单的语句实现复杂的功能，逻辑清晰，在复杂数据类型的处理上也非常方便，虽然理论上执行效率比STL低，但实际一般不会有明显的影响。

另外，在同一个FC或FB中，STL可以和梯形图混合使用，而SCL编写的FC或FB不能混合其他语言。

STL是基本的语句表，是基础，你必须会的。SCL是一种类似高级语言的编程方法，和Pascal比较像。复杂的程序用SCL的效率会高一点，尤其写复杂的通用功能块时更明显，SCL编译后会生成STL的FB或FC块，可以调用。

三、欧姆龙PLC SCL指令应用案例

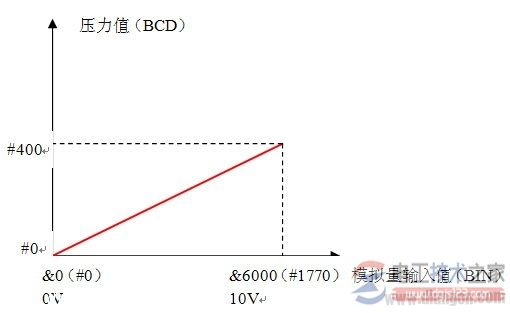

条件：变送器的输出信号为0-10V，对应压力为0-400MPa；CP1H的模拟量输入量程设置为0-10V，分辨率选择6000。

目的：使用SCL指令将模拟量转换得到的数据0-6000(BIN)对应缩放到0-400MPa(BCD)显示输出。

程序：

结果：程序执行后就可以实现0-6000(BIN)转换到0-400(BCD)的压力值了。

注：因为BCD数是以十六进制来表示十进制数据的，因此对应的压力值应该用16进制方式去监视。例如：当200CH中的数据是&3000(即5V电压输入)，那么用十六进制监控数据D200应该显示#200。

&符号表示十进制数；#表示十六进制数。

四、欧姆龙PLC的SCL指令比例缩放与SCL2，SCL3的区别

欧姆龙 SCL就是简单的一个十进制和十六进制直接的一个转换，通过转换可以把它变成二进制；十进制这样容易的切换。

SCL指令时将无符号的二进制数转换成无符号的PCD数。二进制是函数的一个转换，带偏移，可以把带符号的二进制数据转换成带符号的十进制数据，这是SCL2的功能。

SCL3是把十进制BCD转换成二进制，一种是无符号二进制转十进制，一种是有符号二进制转十进制，还有一种就是十进制转二进制。这样应用不同的转换时可以用不同的指令转换。

五、AB PLC scp指令怎样用

Input 填写要整定的值

Input Min填写输入值的下限

Input Max 填写要输入值的上限

Scaled Min填写整定后的值的下限

Scaled Max 填写整定后值的上限

Scaled Output填写输出值

比如：要将0-100之间的值整定为模拟量输出值

那么：

Input  N7：21

Input Min 0

Input Max 100

Scaled Min 6242(模拟量输出4mA对应6242)

Scaled Max 31208(模拟量输出20mA对应31208)

Scaled Output O：1.0(模拟量输出通道)

或者要将0-100的整数整定到0-10000，那么填写：

Input  N7：21

Input Min 0

Input Max 100

Scaled Min 0

Scaled Max 10000

Scaled Output O：N7:22

此时，输入如果是100，那么输出为10000，输入50，那么输出5000.

SCP仅可以应用于线性关系。
