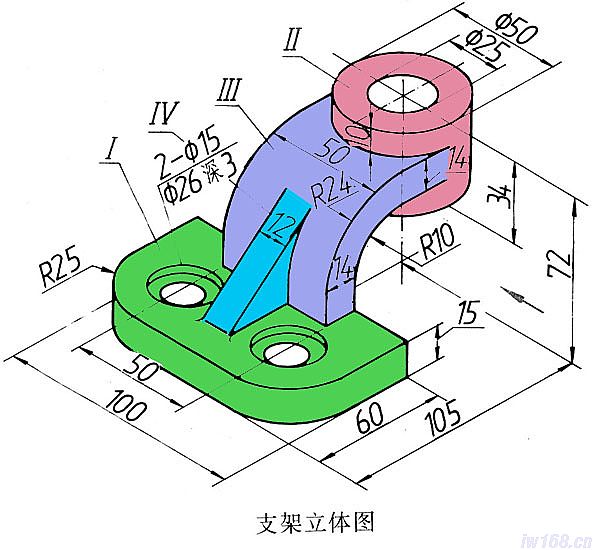

根据下图所示的支架立体图，画出支架的三视图。

解 按画组合体视图的方法与步骤，分析支架形体的形成方式以及各基本体之间的相互关系；在按自然位置安放好这个支架后，选择能反映支架各部分形状特征和相对位置的投影方向作为主视图的投影方向；然后选定合适的比例，逐步画出各基本体的三视图；最后，从整体出发，进行校核修正，按规定线型加深。解题过程如下。

形体分析 如上图所示的罗马数字所示，支架由底板Ⅰ、空心圆柱体Ⅱ、支承板Ⅲ、肋板Ⅳ叠加而成。支架的宽度方向前、后对称面；支承板的底面与底板的顶面叠合，它的前面、后面与圆柱体相切；肋板斜面与支承板的圆柱面相切，与底板相交。

选择主视图 在按上图所示的自然位置安放好这个支架后，可以选定图中箭头所示的方向为主视图投影方向。

画图步骤

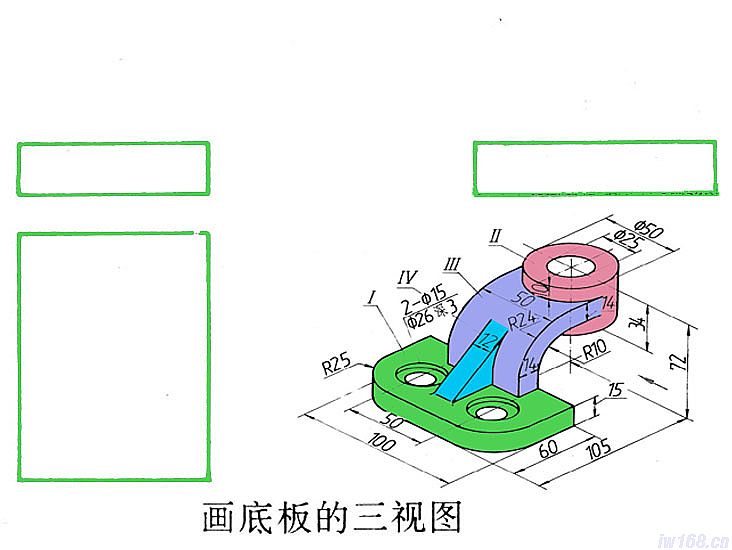

1. 如下图所示，画底板的三视图，同时应注意到要按画出整个支架的地位考虑适当地布置图面。

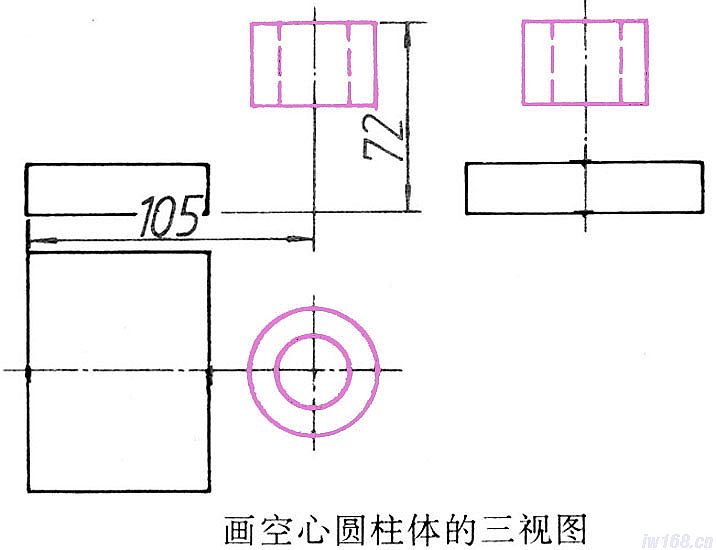

2. 如下图所示，按底板左端面与空心圆柱体轴线之间的距离105，以及底板底面与圆柱体顶面之间的距离72，画出空心圆柱体的三视图。

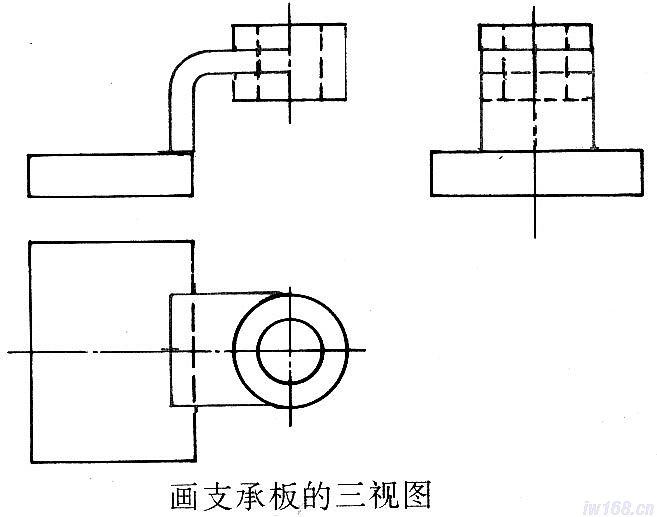

3. 如下图所示，根据支承板的底面与底板的顶面相叠合，它的前面、后面与圆柱体表面相切，画支承板的三视图，图中不画切线的投影。 (机械制图www.iw168.cn)

4. 如下图所示，按照肋板的斜面与底板相交，与支承板的圆柱面相切，画肋板的三视图中也不画切线的投影。

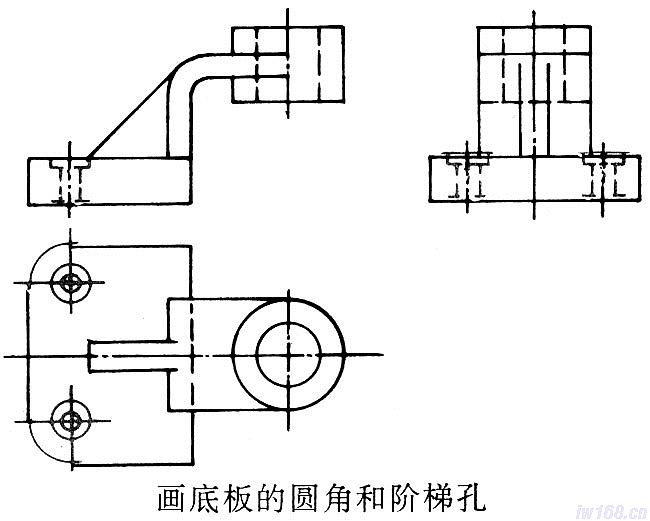

5. 如下图所示，按图中底板左前角和左后角的圆角与阶梯孔的定位尺寸和定形尺寸，画底板的圆角和阶梯孔的三视图。

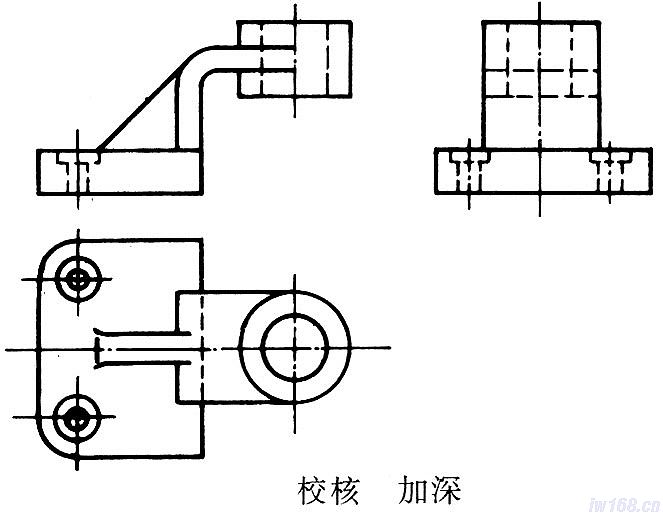

6. 最后进行校核和加深，作图结果如下图所示。
