合泰触摸按键芯片BS801B

基本特性：

工作电压2.2V~5.5V

超低待机功耗1.5uA/3V

电平输出、或者翻转

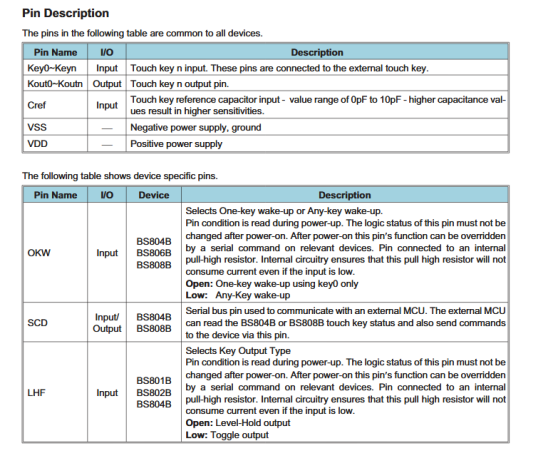

管脚描述：

其中Cref引脚是参考电容，用于调节触摸的灵敏度；

Key0~Keyn是触摸输入引脚，接外部触摸按键；

Kout0~Koutn，是触摸输出，接mcu引脚；

OKW、SCD、LHF针对不同的芯片，用于设置触摸输出的信号类型。

以LHF为例，这个引脚断开（Open）则Kout是电平输出，这个引脚低（Low）则Kout是电平翻转。

笔者硬件上使用的是Open方式，没有触摸时，Kout输出高电平，有触摸时，Kout输出低电平。

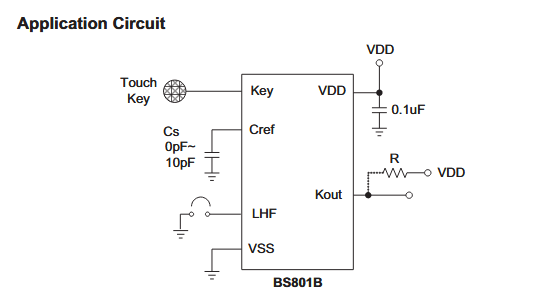

参考电路

程序处理

对程序应用来说，把这个引脚配置为输入即可，采用轮询或者中断的方式均可。注意防抖处理。
