目录
1、概述
2、IIC时序
2.1数据位的有效性规定
2.2起始/终止/应答/非应答信号
2.3数据传送格式
2.4总线的寻址
3 FPGA读写EEPROM
3.1EEPROM芯片手册
3.1.1写时序：
3.1.2读时序
3.1.3硬件原理图：
3.2RTL设计
3.2.1项目需求分析
3.2.2架构设计
4.IIC 工程Verilog代码下载
1、概述
IIC（Inter-Integrated Circuit集成电路总线），IIC串行总线一般有两根信号线，一根是双向的数据线SDA，另一根是时钟线SCL。所有接到IIC总线设备上的串行数据SDA都接到总线的SDA上，各设备的时钟线SCL接到总线的SCL上。IIC总线上允许连接多个微处理器以及各种外围设备，如存储器、LED及LCD驱动器、A/D及D/A转换器等。
IIC总线通过上拉电阻接正电源。当总线空闲时，两根线均为高电平。连到总线上的任一器件输出的低电平，都将使总线的信号变低，即各器件的SDA及SCL都是线“与”关系。
每个接到IIC总线上的器件都有唯一的地址。主机与其它器件间的数据传送可以是由主机发送数据到其它器件，这时主机即为发送器。由总线上接收数据的器件则为接收器。
在多主机系统中，可能同时有几个主机企图启动总线传送数据。为了避免混乱， IIC总线要通过总线仲裁，以决定由哪一台主机控制总线。
2、IIC时序
2.1数据位的有效性规定
IIC总线进行数据传送时，时钟信号为高电平期间，数据线上的数据必须保持稳定，只有在时钟线上的信号为低电平期间，数据线上的高电平或低电平状态才允许变化。

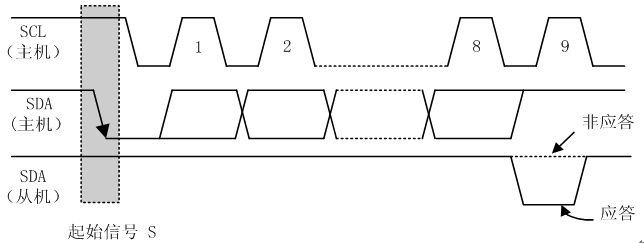

2.2起始/终止/应答/非应答信号

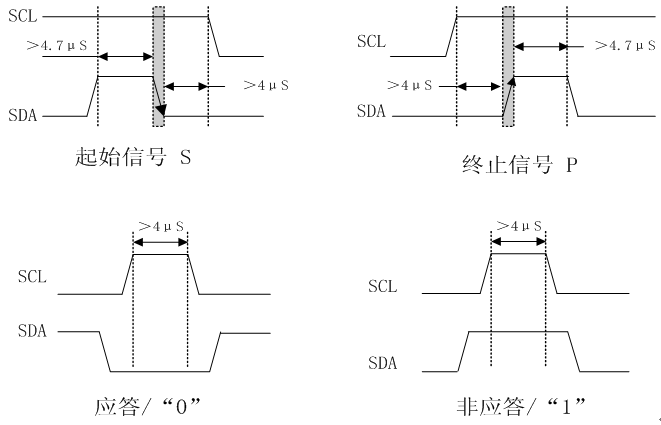

SCL线为高电平期间，SDA线由高电平向低电平的变化表示起始信号；
SCL线为高电平期间，SDA线由低电平向高电平的变化表示终止信号。
应答信号是由数据接收方发出的，当SCL为高电平期间，如果监测到SDA为低电平，说明有应答信号；
非应答信号也是由数据接收方发出的，当SCL为高电平期间，如果SDA为高电平，说明有非应答信号。
起始和终止信号都是由主机发出的，在起始信号产生后，总线就处于被占用的状态；在终止信号产生后，总线就处于空闲状态。
接收器件收到一个完整的数据字节后，有可能需要完成一些其它工作，如处理内部中断服务等，可能无法立刻接收下一个字节，这时接收器件可以将SCL线拉成低电平，从而使主机处于等待状态。直到接收器件准备好接收下一个字节时，再释放SCL线使之为高电平，从而使数据传送可以继续进行。
2.3数据传送格式
1）字节传送与应答
每一个字节必须保证是8位长度。数据传送时，先传送最高位（MSB），每一个被传送的字节后面都必须跟随一位应答位（即一帧共有9位）。
由于某种原因从机不对主机寻址信号应答时（如从机正在进行实时性的处理工作而无法接收总线上的数据），它必须将数据线置于高电平，而由主机产生一个终止信号以结束总线的数据传送。
如果从机对主机进行了应答，但在数据传送一段时间后无法继续接收更多的数据时，从机可以通过对无法接收的第一个数据字节的“非应答”通知主机，主机则应发出终止信号以结束数据的继续传送。
当主机接收数据时，它收到最后一个数据字节后，必须向从机发出一个结束传送的信号。这个信号是由对从机的“非应答”来实现的。然后，从机释放SDA线，以允许主机产生终止信号。
2）数据帧格式
I2C总线上传送的数据信号是广义的，既包括地址信号，又包括真正的数据信号。
在起始信号后必须传送一个从机的地址（7位），第8位是数据的传送方向位（R/T），用“0”表示主机发送数据（T），“1”表示主机接收数据（R）。每次数据传送总是由主机产生的终止信号结束。但是，若主机希望继续占用总线进行新的数据传送，则可以不产生终止信号，马上再次发出起始信号对另一从机进行寻址。
在总线的一次数据传送过程中，可以有以下几种组合方式：
a、主机向从机发送数据，数据传送方向在整个传送过程中不变：
注：有阴影部分表示数据由主机向从机传送，无阴影部分则表示数据由从机向主机传送。“从机地址”，指IIC总线上的器件的唯一地址，或者是将要访问从机器件的存储地址空间。
A表示应答， A非表示非应答（高电平）。S表示起始信号，P表示终止信号。
b、主机在第一个字节后，立即从从机读数据。
c、在传送过程中，当需要改变传送方向时，起始信号和从机地址都被重复产生一次，但两次读/写方向位正好反相。
2.4总线的寻址
I2C总线协议有明确的规定：采用7位的寻址字节（寻址字节是起始信号后的第一个字节）。
（1）寻址字节的位定义
D7～D1位组成从机的地址。D0位是数据传送方向位，为“0”时表示主机向从机写数据，为“1”时表示主机由从机读数据。
主机发送地址时，总线上的每个从机都将这7位地址码与自己的地址进行比较，如果相同，则认为自己正被主机寻址，根据R/T位将自己确定为发送器或接收器。
从机的地址由固定部分和可编程部分组成。在一个系统中可能希望接入多个相同的从机，从机地址中可编程部分决定了可接入总线该类器件的最大数目。如一个从机的7位寻址位有4位是固定位，3位是可编程位，这时仅能寻址8个同样的器件，即可以有8个同样的器件接入到该IIC总线系统中。
3 FPGA读写EEPROM
3.1EEPROM芯片手册

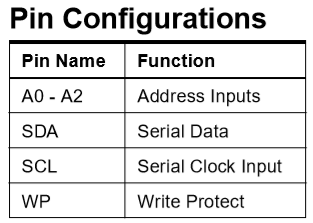

以24LC64芯片为例，其管脚封装及管脚说明如下：

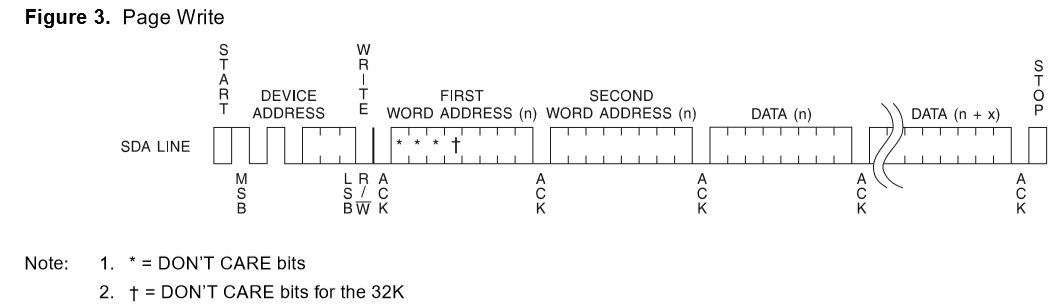

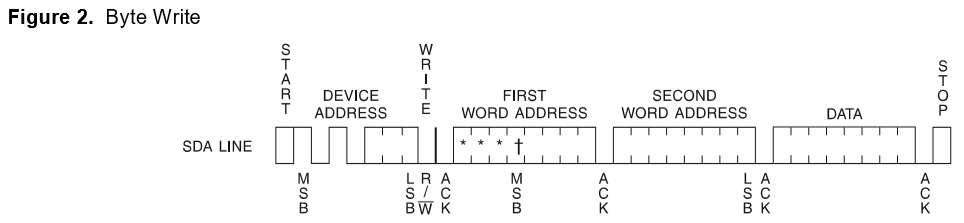

3.1.1写时序：
由时序图可以看出，如果我们要向EEPROM写入一个字节，那么必须经过以下步骤：
- 发送启动信号start；
- 发送控制字1010_0000；
- 接收并检测EEPROM发来的应答信号ACK；
- 发送高字节地址位；
- 接收并检测EEPROM发来的应答信号ACK；
- 发送低字节地址位；
- 接收并检测EEPROM发来的应答信号ACK；
- 发送8bit有效数据；
- 接收并检测EEPROM发来的应答信号ACK；
- 发送停止信号；

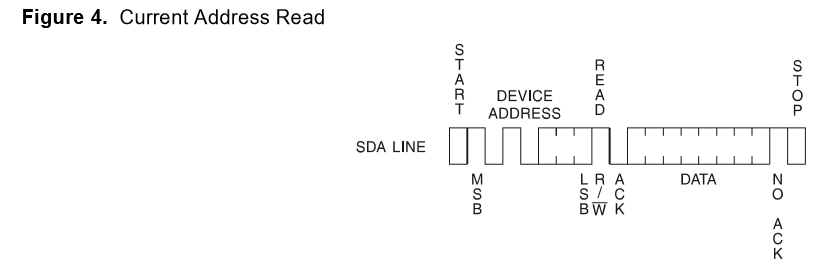

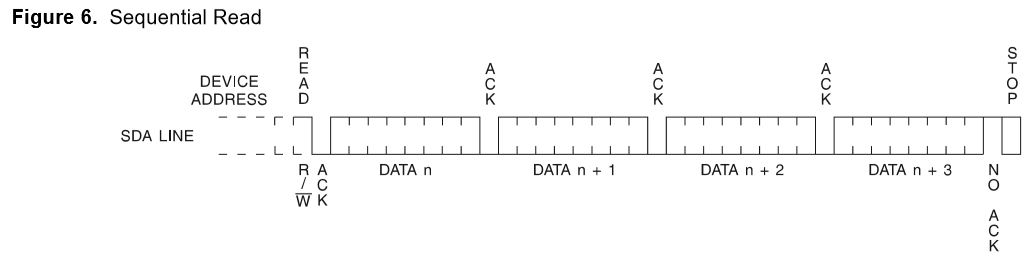

3.1.2读时序

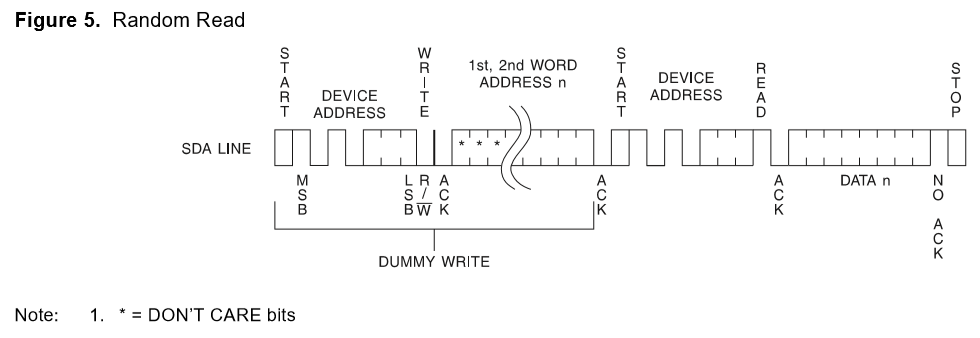

由时序图可以看出，如果我们要从EEPROM任意地址空间读出一个字节，如图figure5所示，那么必须经过以下步骤：
1. 发送启动信号；
- 发送控制字1010_0000；
- 接收并检测EEPROM发来的应答信号ACK；
- 发送高字节地址位；
- 接收并检测EEPROM发来的应答信号ACK；
- 发送低字节地址位；
- 接收并检测EEPROM发来的应答信号ACK；
- 发送启动信号；
- 发送控制字1010_0001；
- 接收并检测EEPROM发来的应答信号ACK；
- 读取一个字节数据；
- 发送NO ACK信号；
- 发送停止信号；

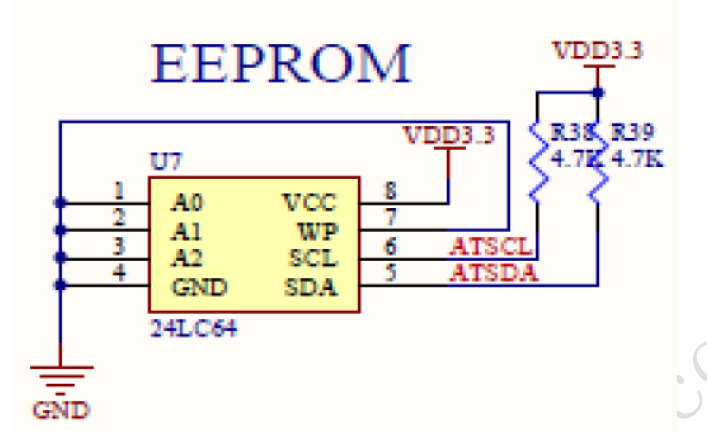

3.1.3硬件原理图：
由此可以看出我们的位选信号为“000”，EEPROM可读写。
3.2RTL设计
3.2.1项目需求分析
用两个按键控制EEPROM读写，当写按键按下时，向EEPROM某一固定地址写入一个字节数据，当读按键按下时，将该地址数据读出，并显示到数码管。

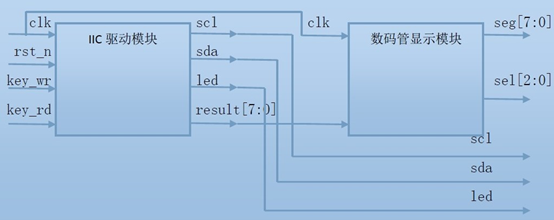

3.2.2架构设计
说明:LED灯是一个标志信号，LED亮说明数据写入完毕
4.IIC 工程Verilog代码下载
下面附上完整的IIC读写访问EEPROM的工程代码。需要的童鞋请自行下载。
https://download.csdn.net/download/qq_22168673/11017534
