最近才注意到，很多程序员原来是不知道怎么做状态机推演的。教科书呢，讲的是个理论，很多人都没有注意我们大部分程序都是需要做状态机推演的。所以，我这里来做个科普。
我们为什么要做状态机推演呢？大部分有状态的组件（就是这个组件里面有变量），在面对外部刺激的时候，在不同状态下要做不同的响应。简单的时候，程序员们都会用一两个变量解决这个问题。比如一个用户管理程序，某个用户是否已经激活，是否已经实名认证，用户级别……这些都是这个用户的“状态”。但如果某个状态的变化过程变得很复杂，我们就要控制每个状态跃迁的过程了。这时我们就需要专门的状态机推演的过程。
还是用这个用户认证的过程来作为例子，我们简单一点，我们认为一个用户可能有5种状态：创建，实名认证，激活，屏蔽，注销。其实注销并非一种状态，因为一旦注销了，用户不存在了，这就不是状态了，但认知这种状态对画图有好处。后面我们很快可以看到。

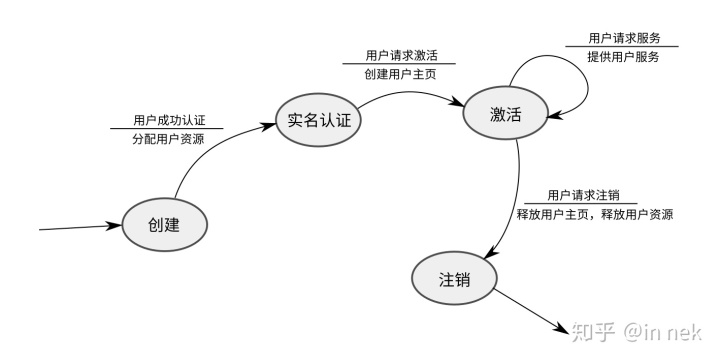

这样我们可以创建一个初步的状态机：
那个没有前置节点的状态称为初始状态，部分教科书用一个实心点来表达，不过这个无所谓了，你知道就行。那个没有后置节点的状态就称为终止状态，部分教科书不写这个状态，但也无所谓了，表达的东西是一样的。
每个带箭头的线，称为一个跃迁，上面有一个类似分数的注释，这个注释的分子，表示跃迁条件，又称为一个激发事件，或者简称事件（Event）。分母表示在跃迁的时候需要做的动作，称为一个反应(Action)。
这样就构成一个基本的状态机了。建立状态机的目的，是要整体上知道，系统现在的状态是否是可控的。而不会出现想起这里，忘掉那里，搞定这个，搞垮另一个这样的情况。
所以，画出一个状态机不是问题，对它的可靠性进行推演才是问题。对于一个准备实施的状态机，我们需要检查：
- 图上表达了系统可能收到的所有事件吗？
- 我们推演了每个节点上可能收到的所有事件的处理吗？
- 我们有可能陷入某种状态而无法离开吗？
- 状态机可以化简吗？
这才是我们维护状态机的目的（而不是为了写一个（貌似）很Cool很专业的文档）。我们一个个来看这怎么做。
比如这个用户管理的流程，简单一想，似乎这是用户有可能发出的所有状态跃迁可能。但其实大部分情况下不是，比如我们还有有下面引起跃迁的情况：
- 管理员人为删除这个用户
- 维护进程发现用户已经激活，但用户主页没有创建
- 公安局事后通知你用户的实名认证是虚假的
等等。
我不是认为你真得需要处理这里所有的情况，比如，你可以拒绝管理员删除用户，永远只能通过用户自己注销才能删除。这当然不一定合理，但这是人为的东西，不是逻辑的东西。人为的东西你和相关的人掰去。我这里只是和逻辑掰。我这里强调的是：你确实分析过。你只有分析过，我才认为这个状态机是可靠的，或者说，我才能确认这个代码是可靠的。
我经常说，要过程绩效，要工作量数据，就不要当架构师了。这里就是一个例子，画上面那个状态机图，贴到你的文档中，很高大上了。但真正的工作量根本就不是那幅图，而是你对所有的可能性的推演，保证这个图“处处自恰”，这才是工作量。

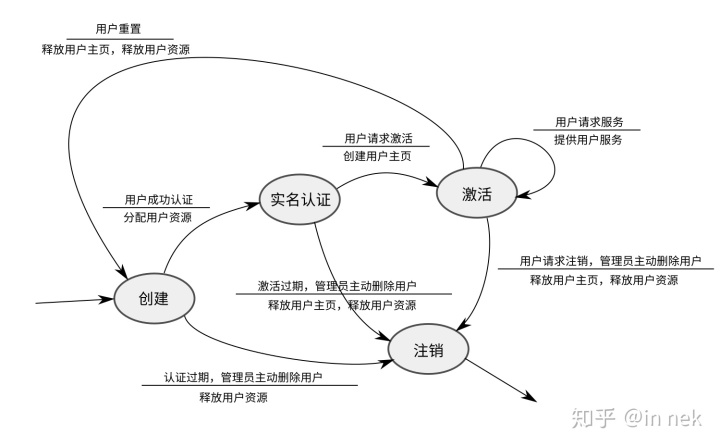

作为例子，我简单为这个图增加几种跃迁可能吧（这个图丑多了：）——所以说真的好的架构不会太好看，把逻辑都铺上去，整个设计就会很“脏”，好看的不是架构设计）：
这是第一个检查。然后我们看第二个检查：我们是否对每个状态进行了所有事件的推演？
比如创建这个状态，我们知道“用户成功认证”，“认证过期”和“管理员主动删除用户”这三个事件可以激发它的迁移。那么“用户请求激活”，“用户重置”，“用户请求服务”，“用户请求注销”，“激活过期”……这些事件发生了，它应该怎么办？
这个在图上没有，但我们必须都考虑一遍我们如何响应，要不是你推演过在那个状态中不会发生这个事情，要不你就要根据状态进行拒绝或者非法状态保护，反正你总是得考虑过。我以前做复杂的驱动的时候，常常把状态机独立维护，发生非法事件或者跃迁的时候，靠这个模块自动检查出来，我觉得这可以解决很多问题。
第三步是，我们是否可能进入某种状态，永远都出不来。比如这里的实名认证状态，如果没有“激活过期”这个事件，就有可能形成资源泄漏，如果管理员不干涉，大量的注册就可能导致系统被DOS。所以，只有我们考量了这个要素，我们才会主动补上这个跃迁。

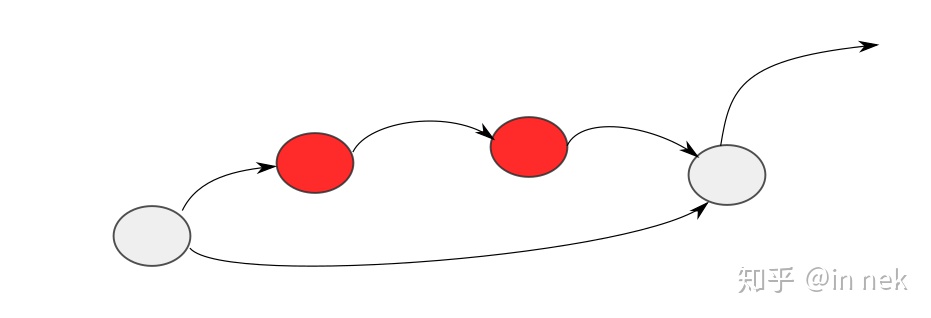

最后就是状态优化，这是教科书的内容，基本上是个数学问题，这里我不细讲，很多人的问题不在于不懂状态机化简（对于简单的系统，其实不需要懂），而是他们没有前面这个推演，他们觉得加一个事件，加一个状态成本很低，所以才相当无所谓地为系统增加状态。一旦他们真的做这样的推演了，他们自然就会化简了。工程上，基本上我们拒接掉这样的Pattern就可以了：
显而易见，这个图里面的红色部分看着是两个状态，其实是一个状态。

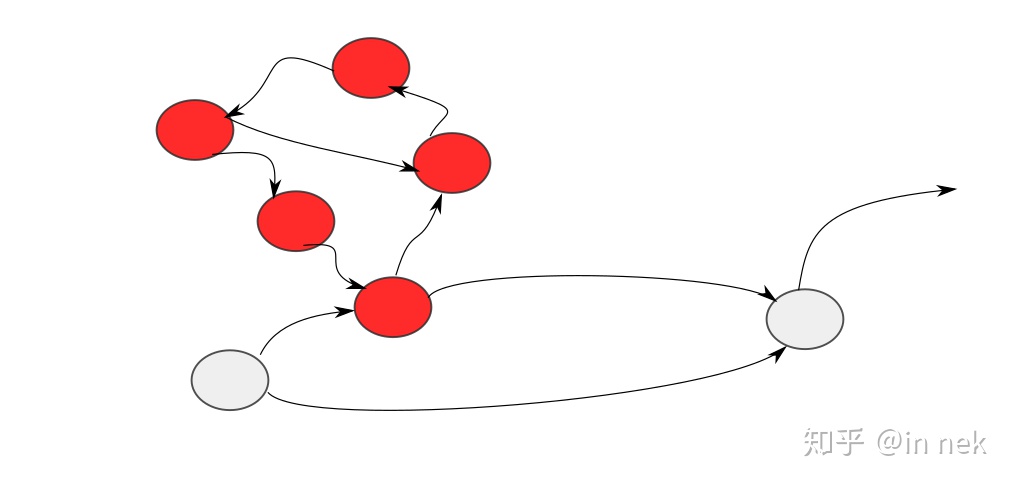

另一种常见的Pattern是这样的：
红色部分构成另一个维度或者一个子状态，没有必要用同一个状态机来管理。
在复杂系统的设计中，“状态机推演”基本上是必须的步骤，否则你的系统会很不可靠。因为很多情形你可能都没有考虑过。更关键的是，如果你不在一开始就控制状态机，你很可能会随便搞几个变量来分别承载几个不同的情形，比如上面这个，你可能会用：用户是否注册，主页是否已分配，管理员标记了用户的问题……诸如此类的。等到问题变得很复杂了，你的状态空间就是所有这些变量的可能性的乘积。这时系统基本上就进入混沌状态，已经无法维护了。
很明显，状态机问题是个典型的构架问题，因为它不体现在你的代码中，只靠代码控制不住。而且一开始你不控制，后面新需求来了，你增加状态的时候，你不知不觉就会把系统搞到没法维护（只能靠试，好不好，只能测试才知道，测试覆盖不到的就倒霉），这种东西，就是要独立出来考量的，而且是每次加新需求，都要拿出来的。状态跃迁图不是放在架构文档里面那张死的图，而是你每次加代码都要对一次的“开发地图”。没有这样的认识，是不会感觉到架构设计是有意义的。
我一直让一起工作的工程师写设计文档的时候提交状态机推演，以为他们不提交是因为骄傲，觉得自己“罩得住”，所以懒得写这个推演。最近才注意到，还有很多非计算机科班出身的从业人员，是从来没有学过状态机的。希望这个文档可以提供一点帮助。
这样说起来，其实这本来应该是下面这个系列文档的一部分：
in nek：两种基本的构架表述方法（上）：DFD方法zhuanlan.zhihu.com因为它是SASD方法两大支柱建模方法之一，是和DFD方法并列的东西，我原来觉得这是都会的东西没有说，现在就算是把那个细节补全了吧。
其实仅凭上面的介绍过程，很多人是没有学会状态机的，我通过一些我指导其他工程师时看到的典型问题补充一些细节：
补充1：状态机的锁问题
状态机模型有一个基本假设：就是你能保证跃迁过程，包括做那些Action的时候，是原子的。否则，状态的各种判断就无效了。其中就简单的保护方式就是把所有的刺激排队，比如我们的刺激是个应到方式的Socket通讯，这个过程就是天然的串行的。
但有时不行，比如内核模块对系统调用的刺激，这个过程就只能在处理过程上锁了。本质上这还是排队，只是用锁调度序列来排队而已。
更复杂的模式是有其他异步事件，比如中断（内核）或者信号（用户态）。这个解决方案还是锁（spin_lock_irq之类）或者排队，比如所有事件都必须写队列，然后用一个线程在这个队列中一个个执行，完成调度）。
这个问题的关键在于，你没有必要把状态机和锁问题混在一起来考虑，这两者是独立的逻辑。
补充2：状态机的条件问题
最近注意到，有些人在想状态机的时候，总是带着条件去想的。比如他会想：我现在在init状态，遇到事件A，在条件x下应该这样迁移，在条件y下应该那样迁移。这这种方法是错的，状态机的所有跃迁都是无条件的，它不考虑条件。你要不把事件和条件组合，变成独立的事件。要不就在不同条件下，使用完全不一样的状态机。如果你把条件和状态机放到一起考量，状态机就变成多维的了，这样，它的作用就没有了。
补充3：状态的对象问题
状态机所说的状态，是针对某个对象的，你要一直聚焦在这个对象，和针对这个对象的“激励”上，而不是聚焦在过程上。我看到一种情况，一个用户程序向内核申请一个设备的IO空间，然后和设备通讯。在推演设备驱动的状态的时候，他总去想用户程序对设备发请求的时候，这个状态机怎么迁移。这是不对的，因为你的设备驱动只能管到分配硬件，映射IO空间这一层，你管不了用户程序怎么和设备打交道。你必须把状态和激励的主语都落实在“设备驱动”上，你才有可能正确判断你的状态机可以怎么办。状态级推演的是这个对象在各种情况下，是否都能做出正确的反应，不是某件事情的执行过程。
不能搞清楚这个概念，状态机推演也是没有意义的。空挂一个状态机的名头，其实不解决任何问题。

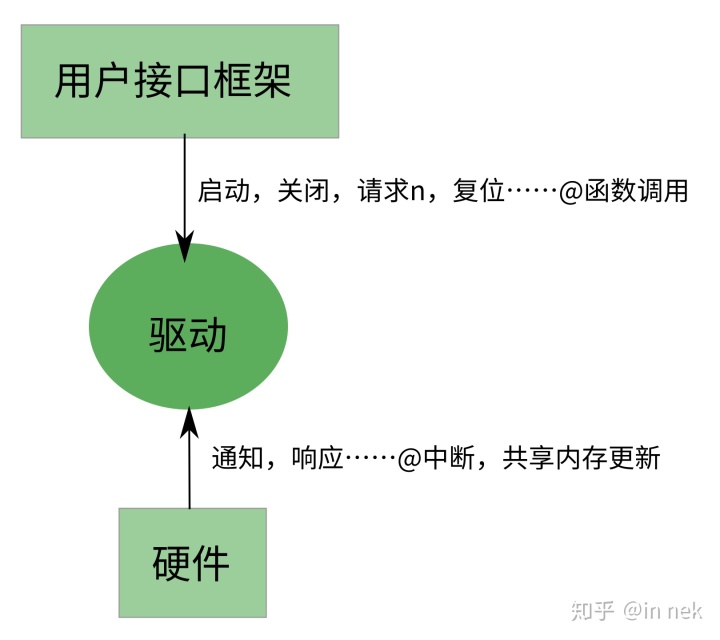

很大程度上，状态机是一个“接口”设计，就说前面这个驱动程序的例子，它的状态机其实是把驱动这个对象看作是一个黑盒，周边可以和它交互的东西看作是刺激，要求任何情况下对所有这些刺激，都有唯一的响应：
你推演其他人也是一样的，比如你推演这里硬件的行为，你就需要另一个状态机，在驱动对你做任何动作的时候，你都要有唯一的响应。但你不能在考虑驱动的时候，要求“硬件”配合你，说“驱动先如何如何，硬件再如何如何”，这样就有了漏洞，有不能情形在现实中不是这样发生的，你的系统就进去一个“没有被设计过”的状态了。
补充4：可选子状态问题
我们有时会遇到这样一种状态问题，比如一个计算单元，等待5个输入，5个输入的条件都成立了，就输出计算结果。这种情况如果死板按我们前面的定义来做，就有无数种组合的状态，但这其实没有什么意义。我们不需要把5个输入作为5种刺激，形成多种状态，这没有价值。
这种状态机看起来可以这样建模：init，5个输入泛化为一种刺激，但在状态机管理上，收到第一个输入后，就切换到wait，之后所有的输入都在wait上自环，但我们有一个判断，如果输入id重复了（把这个作为刺激的一种类型），action上报错，这时可以保留在wait状态，也可以退回到init状态，然后把输入清掉。如果5个输入都完备了，输出结果，然后切换回init状态，等待下一波输入。这样整个状态机只有两个状态。
本质上，这个优化是把五个输入作为一个子状态控制在wait内部使用了。
用这种方案的时候要注意要把wait的内部控制在wait的内部，你不要在其他状态上也考虑这些内部状态的行为，否则你的状态机就被改变了。
