概述

水经注软件除了可以在线标注勾绘、离线CAD勾绘、54/80/2000坐标系投影转换、剖面分析、七参数和局域网离线地图发布,下载无水印Google Earth卫星影像、有明确拍摄日期的历史影像、地方高清天地图、百度高德大字体打印地图,按1万/5千等国家标准图幅下载之外,还可以将UTM坐标系CAD文件导入与卫星图叠加。这里以非洲安哥拉罗安达省CAD电力线为例,介绍如何将UTM坐标系的CAD文件导入与卫星影像叠加。

罗安达省UTM坐标系CAD电力线

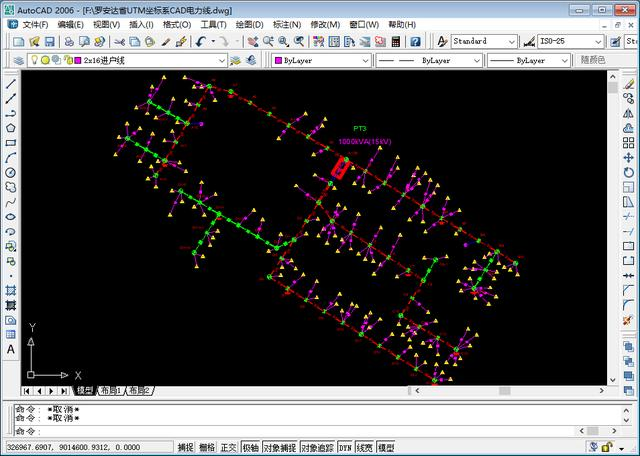

打开"罗安达省UTM坐标系CAD电力线",可以看到该图为电线入户图。

非洲安哥拉罗安达省UTM坐标系CAD电力线导入叠加案例

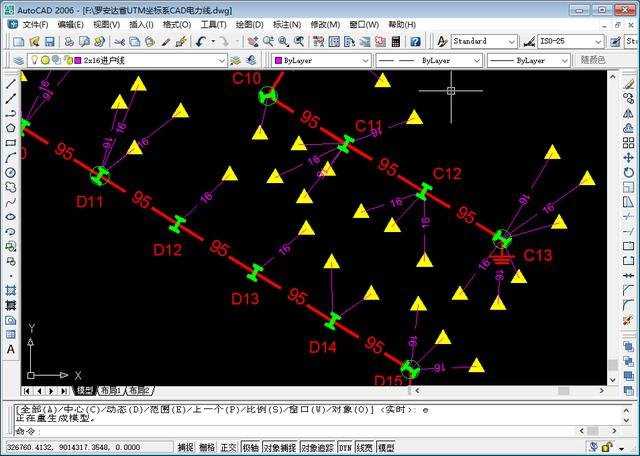

进一步放大电力线路图后,可以在图中看到电线的入户布局关系,但由于没有卫星底图,看起来很不直观。

非洲安哥拉罗安达省UTM坐标系CAD电力线导入叠加案例



由于该电力线路图采用的是UTM通用横轴墨卡托投影,因此其坐标为以米为单位的平面直角坐标,而不是采用的经纬度坐标。

非洲安哥拉罗安达省UTM坐标系CAD电力线导入叠加案例



UTM坐标投影与分带原理

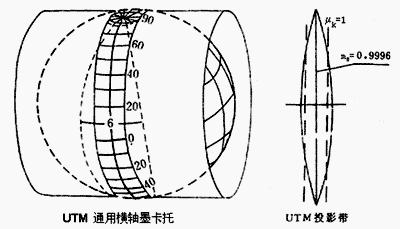

UTM投影全称为"通用横轴墨卡托投影"(Universal Transverse Mercator),是横轴墨卡托投影的变种,是一种"等角横轴割圆柱投影",UTM投影是为全球战争需要创建,美国于1948年完成这种通用投影系统的计算。UTM坐标是一种平面直角坐标,这种坐标格网系统及其所依据的投影已经广泛用于地形图,作为卫星影像和自然资源数据库的参考格网以及要求精确定位的其他应用。

非洲安哥拉罗安达省UTM坐标系CAD电力线导入叠加案例

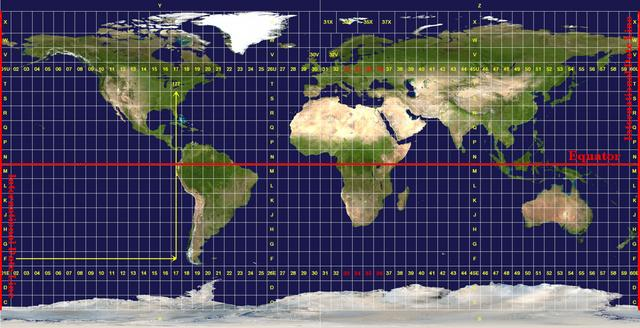

在UTM系统中,角度没有变形,中央经线为直线,且为投影的对称轴。北纬84度和南纬80度之间的地球表面积按经度6度划分为南北纵带(投影带)。从180度经线开始向东将这些投影带编号,从1编至60 (北京处于第50带),每个带再划分为纬差8度的四边形。四边形的横行从南纬80度开始,用字母C至X(不含I和O)依次标记,其中第X行包括北半球从北纬 72度至84度全部陆地面积,共12度,总计20行(不包含A、B、I、O、Y、Z)。我国行从43至53,列从N、P、Q、R、S、T、U,每个四边形用数字和字母组合标记。

非洲安哥拉罗安达省UTM坐标系CAD电力线导入叠加案例



数据导入

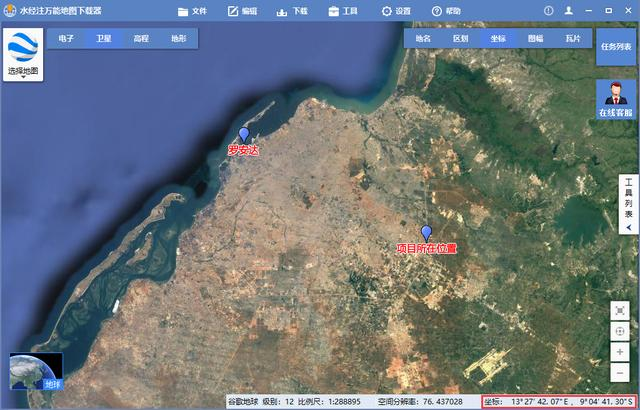

由于该项目所处经度位置为13度,所处半球为南半球,且投影带号为33,中央经线为15度,因此我们可以按这些参数将CAD文件导入到软件中。

非洲安哥拉罗安达省UTM坐标系CAD电力线导入叠加案例

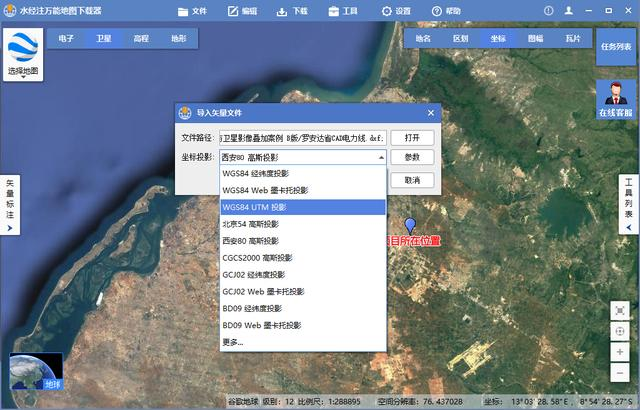

在我的标注页面点击"打开"按钮选择"罗安达省CAD电力线"文件或直接将该文件拖放到软件中,将显示"导入矢量文件"对话框。在该对话框中选择坐标投影为"WGS84 UTM 投影",如下图所示。

非洲安哥拉罗安达省UTM坐标系CAD电力线导入叠加案例

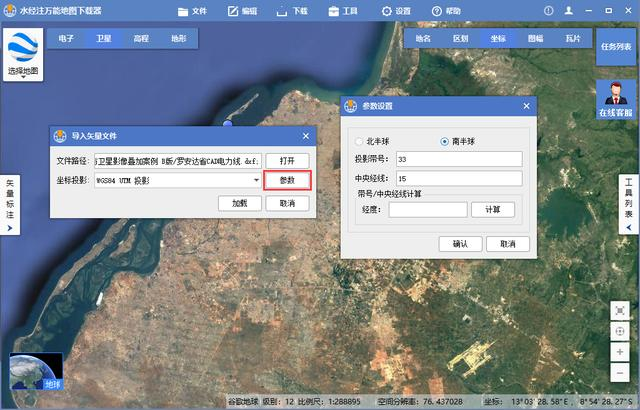

需要对项目提供的投影参数进行正确设置,才可以将CAD图导入到正确的位置。点击"参数"按钮,在显示的"参数设置"对话框中选择南半球,投影带号设置为33,中央经线设置为15,如下图所示。

非洲安哥拉罗安达省UTM坐标系CAD电力线导入叠加案例

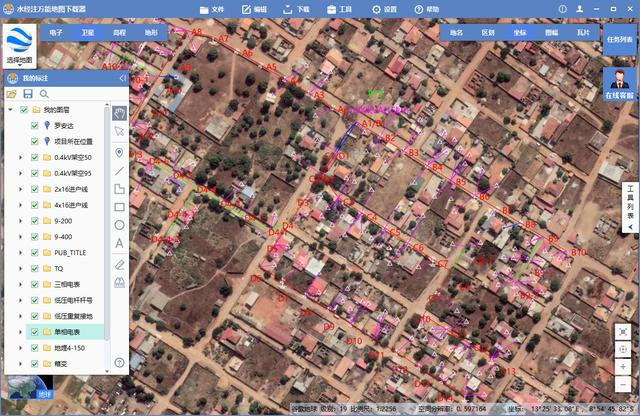

完成参数设置之后,并确认打开之后,即将可将CAD电力入户线路图导入到软件中,效果如下图所示。

点击确认后可以在地图上看到加载进来的CAD图。

非洲安哥拉罗安达省UTM坐标系CAD电力线导入叠加案例

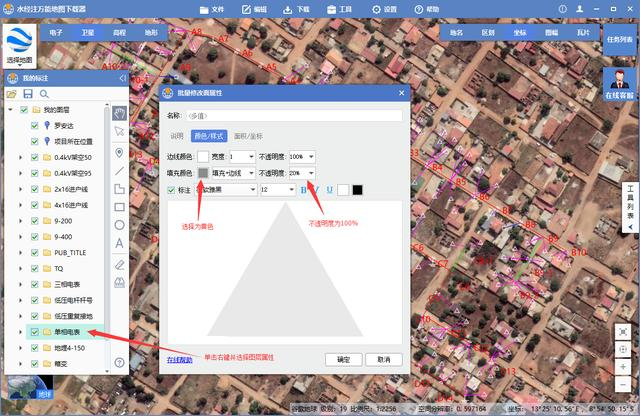

由于单向电表在CAD中是用黄色的三角形块对象来表示的,本软件导入CAD块时暂时不可以解析颜色,但可以通过批量修改对象属性的功能进行修改,如下图所示。

非洲安哥拉罗安达省UTM坐标系CAD电力线导入叠加案例

颜色属性配置之后,效果如下图所示。

非洲安哥拉罗安达省UTM坐标系CAD电力线导入叠加案例

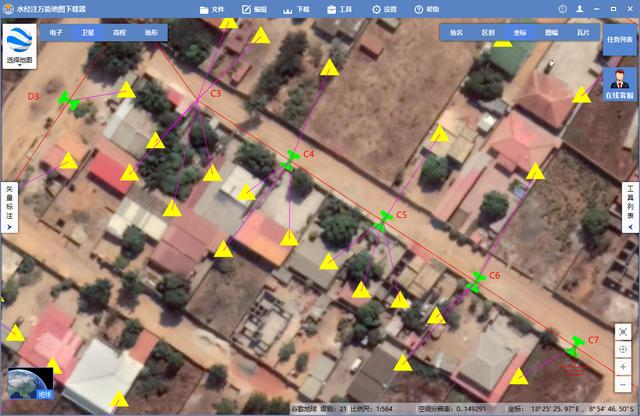

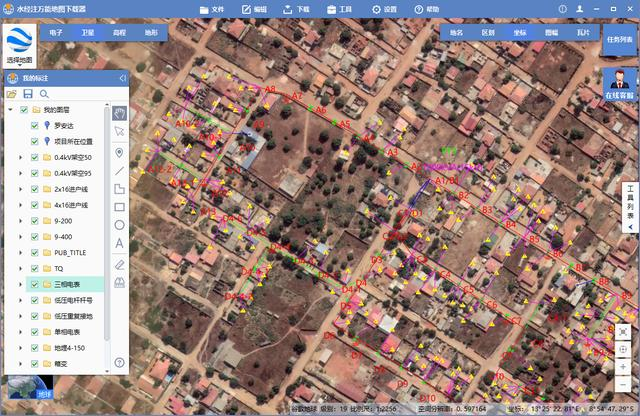

放大局部区域,可以很清楚地看到电力线的入户情况,非常适用于对电力线入户项目的施工与检查,如下图所示。

非洲安哥拉罗安达省UTM坐标系CAD电力线导入叠加案例



小技巧:

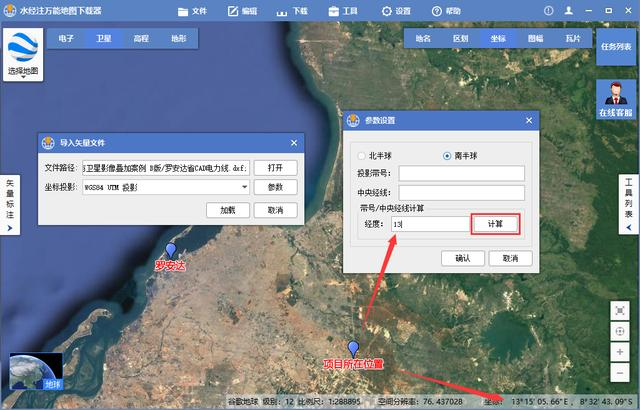

如果在项目没有提供UTM投影参数的情况下,我们只需要知道项目所在的经纬度位置,也可以正确设置参数。如果纬度为正数,则选择北半球,否则选择南半球;在"带号/中央经线计算"中输入"经度",比如这里输入项目所处经度13,然后点击"计算"同样可以计算出投影带号为33,中央经线为15度。

非洲安哥拉罗安达省UTM坐标系CAD电力线导入叠加案例



结语

以上就是UTM坐标系CAD文件导入到下载器中的详细说明,主要包括了矢量导入、坐标选择和参数设置等功能。
