最近一直在研究MIPI接口，从一开始思路很模糊到现在基本了解其本质原理，今天来说说FPGA采集MIPI DPHY、CSI-2信号的几种主流的方式。
1.使用接口芯片
例如龙迅的LT9211芯片可以把MIPI信号直接转换成RGB信号交给FPGA采集。
2.使用Xilinx 7系列FPGA

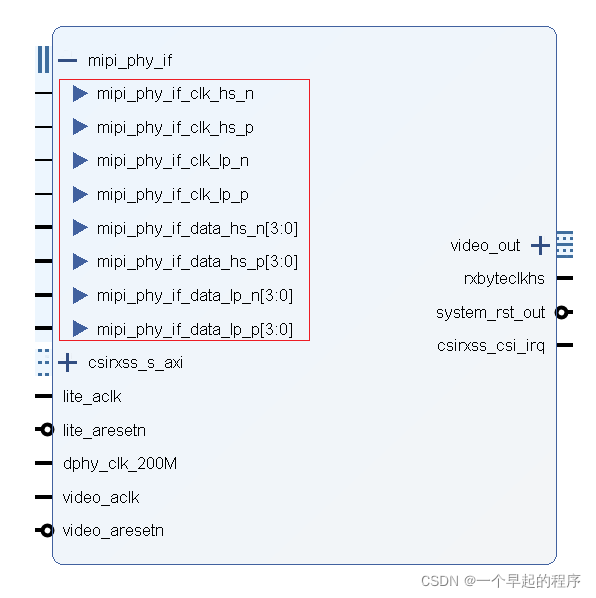

使用Xilinx自带的MIPI CSI-2 Receiver Subsystem IP，如下：
从上面可以看出来，MIPI接口的信号不能与这个IP核直接相连，需要使用MC20901接口转换芯片进行转换，如下：
使用7系列 FPGA时，如果需要配置IP的内部寄存器时，需要构建MicroBlaze处理器系统。
3.使用Xilinx ZYNQ-7000系列FPGA
使用Xilinx自带的MIPI CSI-2 Receiver Subsystem IP，如下：
从上面可以看出来，MIPI接口的信号不能与这个IP核直接相连，需要使用MC20901接口转换芯片进行转换，如下：
这种方式可以直接使用ZYNQ-7000对MIPI IP核进行配置。
4.使用电阻网络进行电平切换
参考xapp894，要求800M Hz以下，走线30mm以内。
5.使用Xilinx ZYNQ-UltraScale+、FPGA-UltraScale+系列FPGA
使用Xilinx自带的MIPI CSI-2 Receiver Subsystem IP，如下：
我们可以看出来当创建的是UltraScale+，此IP的接口可以直接对接MIPI链路接口，这块其实是Vivado帮我们智能识别的，对于不同的平台，可以使用的IP核以及IP的状态是不一致的，所以大家不要惊奇。
6.重要说明
之所以不能直接连接Artix-7系列FPGA是因为MIPI的电平标准比较特殊，MIPI电气信号同时存在2个电平模式（LP和HS），如下：
电气特性
- low power model 0-1.2V 单端电压；
- high-speed model 0.1-0.3 差分 jedec。
