物理专线
1，成本
2，地理位置限制
GRE --- 通用路由封装
隧道技术 — 在隧道的两端通过封装以及解封装技术在公网上建立一条
数据通道。使用这个数据通道进行数据传输。
注意，一旦隧道建立成功护，将会把两边的私网融合成一个私网。所以，
在一开始分配私网网段时，就需要考虑，避免网段冲突。
GRE的配置
1，创建隧道接口
[r1]int Tunnel 0/0/?
<0-511> Tunnel interface interface number
[r1]int Tunnel 0/0/0 分区 1.3HCIP线上脱产 的第 6 页
[r1-Tunnel0/0/0]
2，隧道接口配置IP地址
[r1-Tunnel0/0/0]ip address 192.168.3.1 24 — 配置的是个私网
地址
3，定义封装类型
[r1-Tunnel0/0/0]tunnel-protocol gre
4，定义封装内容
[r1-Tunnel0/0/0]source 12.0.0.1
[r1-Tunnel0/0/0]destination 23.0.0.2
MGRE的配置
中心的配置
分支的配置
RIP实现MGRE环境遇到的问腿

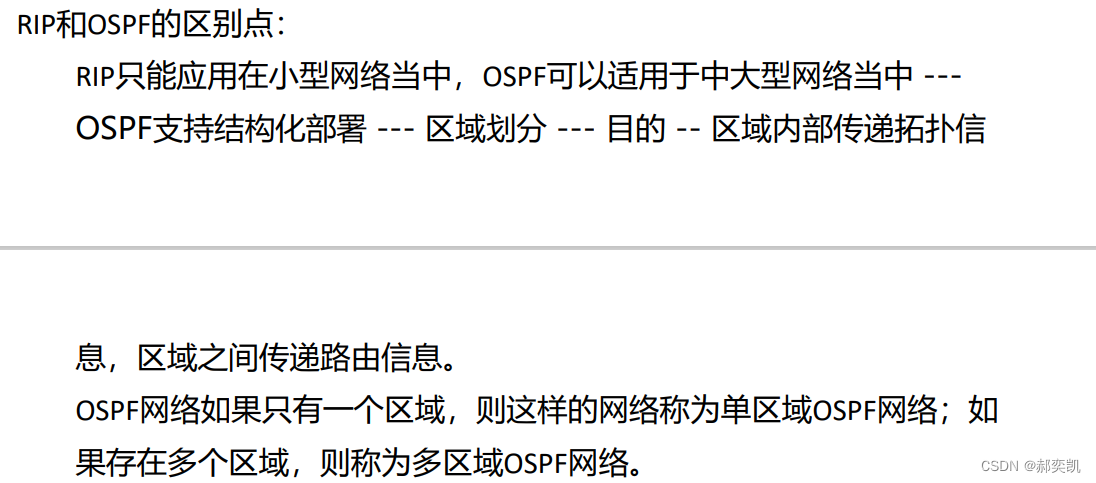

OSPF----开放式最短路由优先协议
1，OSPF使用SPF算法计算路径信息，不会出现环路，并且，OSPF使用作为带宽作为开销值进行选路，相对更合理，所以，选路的层面，选路的层面优于RIP
2，OSPF协议的计时器时间较短，所以，从收敛速度的角度看，优于RIP；
3，从单个数据包携带的数据量来看，OSPF单个数据包中的数据量远远大于RIP；但是，RIP存在30S一次的周期更新，并且，OSPF本身存在很多减少更新量的手段，所以，从资源占用的角度，小优于RIP。
区域边界路由器---ABR ---同时属于多个区域，并且一个接口对应一个区域，且至少有一个接口属于骨干区域
区域之间可以存在多个ABR，一个ABR可以属于多个区域
区域划分的要求：
1，区域之间必须存在ABR

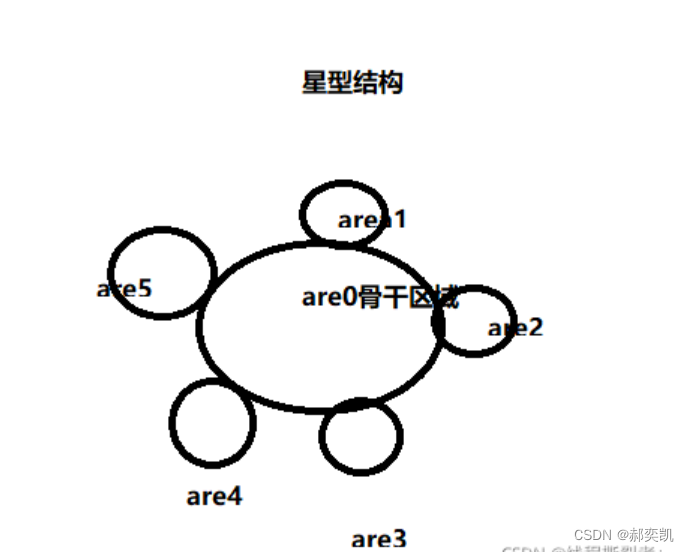

2，区域划分必须按照星型拓扑结构划分---星型拓扑的中心---骨干区域
为了方便对OSPF区域进行管理，我们给不同的区域增加了一个编号----区域ID（area ID）----由32位二进制构成----可以使用点分十进制的方式进行表达/也可以直接用十进制来进行表达----骨干区域的区域ID为0。
1，OSPF的数据包类型
hello包---周期发现，建立和保活邻居关系
hello包的发送周期---10S
OSPF中判定邻居失效的时间为4倍的hello时间---死亡时间dead time
RID ---区分和标定OSPF网络中不同的路由设备---1，全网唯一；2，格式统一----按照IP地址的格式----32位二进制构成，可以按照点分十进制来表示
RID的获取方法：
1，手工配置
2，自动获取---首先，先取自己环回接口中配置的最大的IP地址作为RID；如果没有
环回接口，则将在自己物理接口配置的IP地址中选择最大的作为RID。
hello包中将会携带RID。
DBD包---数据库描述报文---携带的是路径信息的摘要
LSR包---链路状态请求报文---基于DBD包请求未知的LSA信息
LSU包---链路状态更新报文---真正携带LSA信息的数据包
LSACK包---链路状态确认报文---确认包
OSPF在收敛完成之后，存在每30MIN一次的周期更新。
2，OSPF的状态机

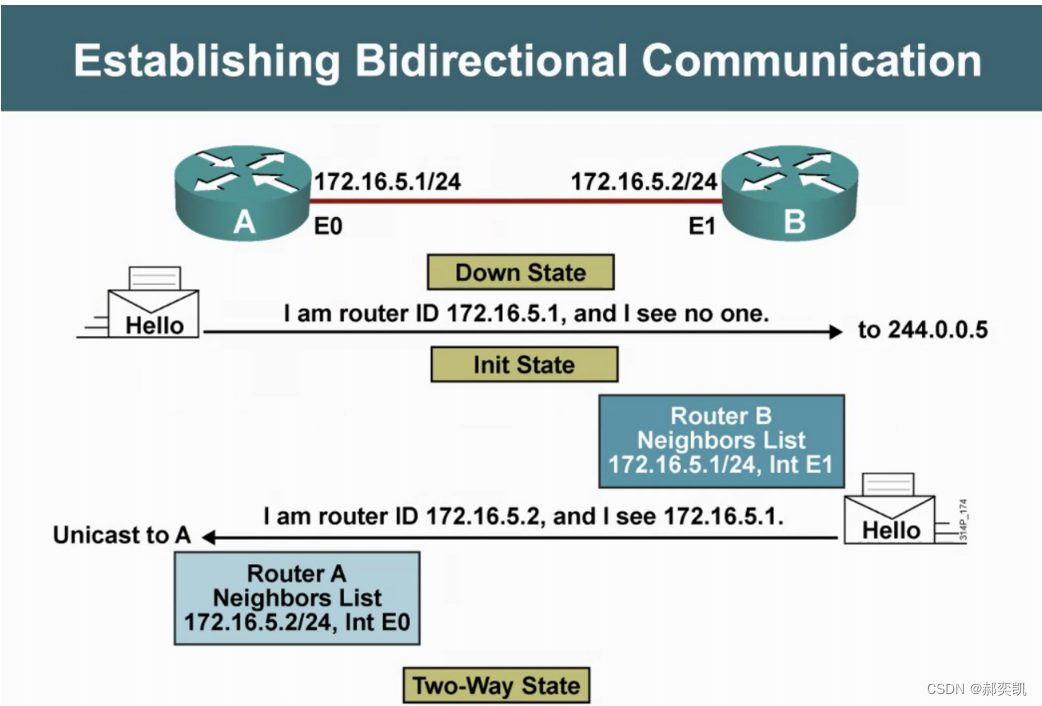

two-way 双向通讯---标志着邻居关系的建立
（条件匹配）如果匹配失败，则将停留在邻居状态，仅依靠hello包进行周期保活。

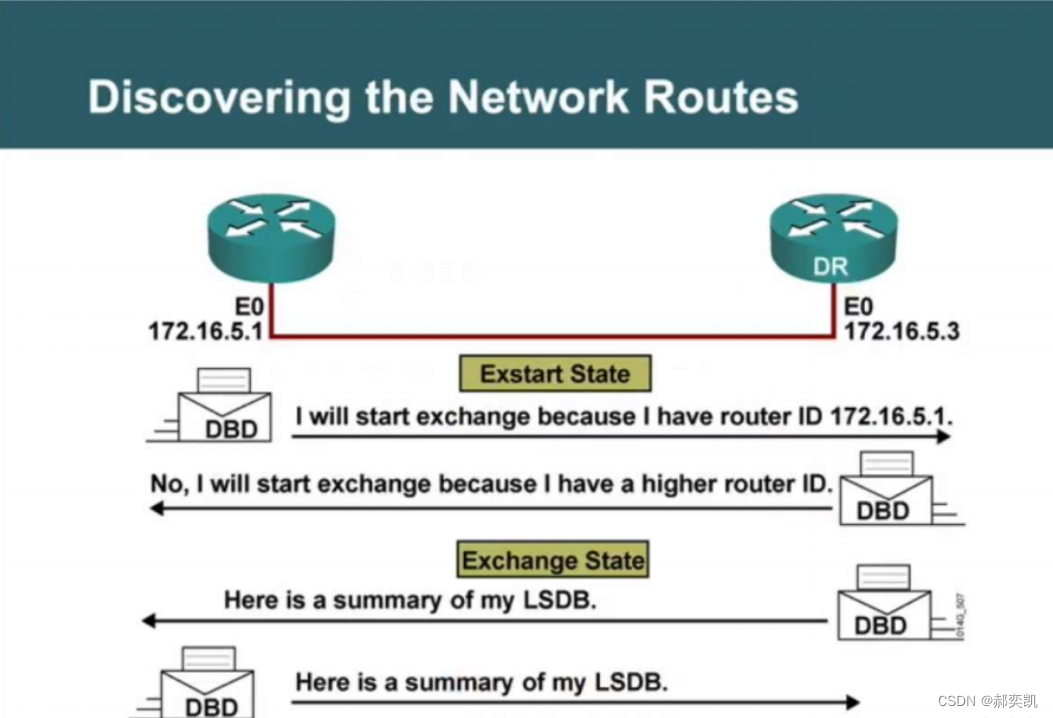

主从关系选举----使用未携带数据的DBD包通过比较RID进行主从关系选举，RID大的为主，可以优先进入下一个状态。这里使用未携带数据的DBD包主要是为了和之前的邻居关系进行区分
FULL状态---标志着邻接关系的建立----邻接主要是为了和之前的邻居关系进行区分----邻接关系之间才可以真正的交换LSA信息，而邻居之间仅使用hello包进行保活。
OSPF的工作流程

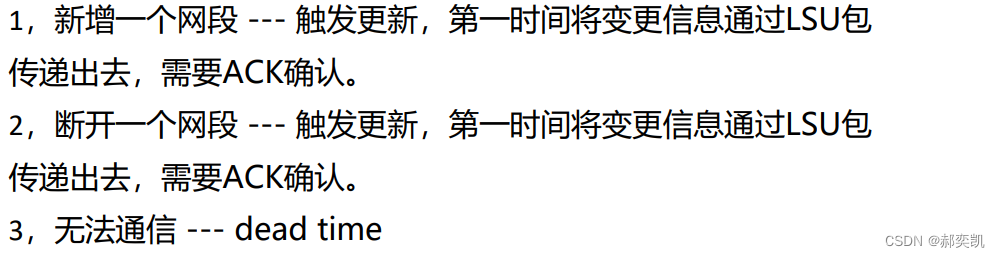

结构突变的情况
OSPF的基本配置
1，启动OSPF进程
[r1]ospf 1 router-id 1.1.1.1 ----1 ---进程号，仅具有本地意义。
[r1-ospf-1]
2，创建区域[r1-ospf-1]area 0[r1-ospf-1-area-0.0.0.0]
3，宣告[r1-ospf-1-area-0.0.0.0]network 1.1.1.1 0.0.0.0---反掩码---由连续的0和连续的1组成，0带表不可变，1代表可变

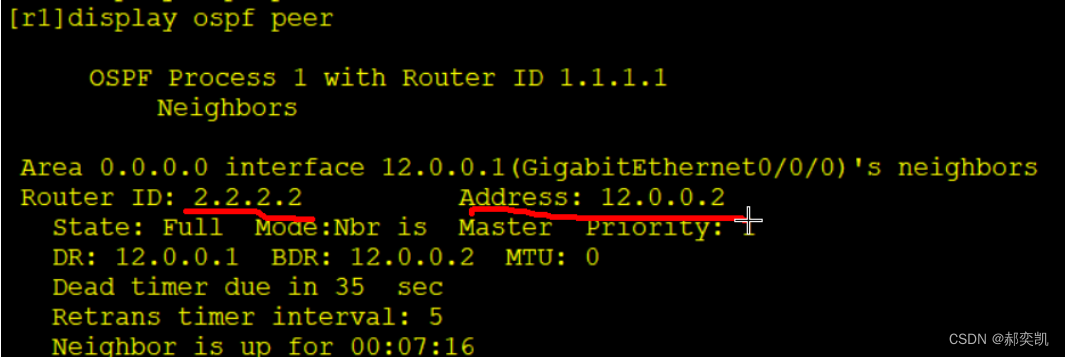

[r1]display ospf peer ---查看OSPF邻居表
[r1]display ospf peer brief ---查看邻居关系简表

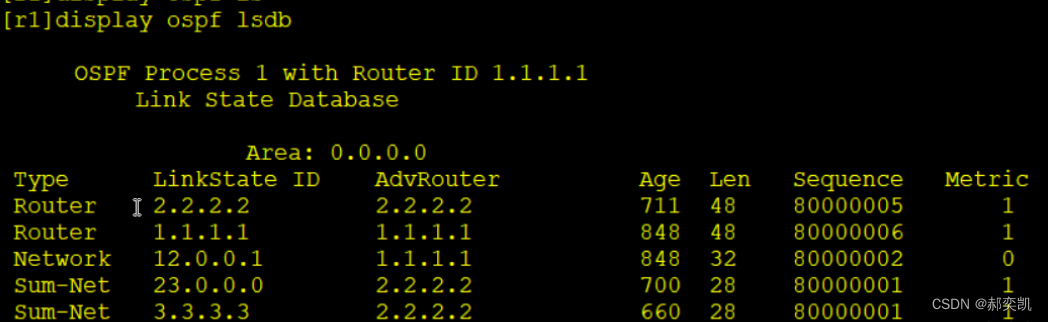

[r1]display ospf lsdb ---查看OSPF的链路状态数据库
[r1]display ospf lsdb router 2.2.2.2---查看LSA详细信息
[r1]display ip routing-table protocol ospf
OSPF协议---华为设备分配的默认优先级为10
OSPF是以带宽作为开销值的度量标准的
cost = 参考带宽/真实带宽 --- 华为设备OSPF的参考带宽默认为100Mbps
[r1-ospf-1]bandwidth-reference 1000----修改参考带宽的命令
注意：如果需要修改一台路由器的参考带宽，则需要将所有（OSPF网络内）路由器的参考带宽都修改为一样的
指定路由器---DR
备份指定路由器---BDR
DROther
当一个广播域中存在DR和BDR时，想要看到邻居关系，至少需要4台路由设备
DR/BDR是接口概念
条件匹配：在一个广播域中，若所有设备均建立邻接关系，将造成大量的重复更新，故需要进行DR/BDR的选举，所有非DR/BDR设备之间仅保留邻居关系。
DR/BDR的选举
1，先比较优先级，优先级大的为DR，优先级次大的为BDR
优先级的默认初始值为1。
[r1-GigabitEthernet0/0/0]ospf dr-priority ?
INTEGER<0-255> Router priority value
优先级的取值范围0 -255
如果，将一个接口的优先级修改为0，则代表该接口放弃DR/BDR的选举。
2，当优先级相同时，则比较RID。RID大的路由器的对应接口为DR，次大的为BDR。
DR/BDR的选举是非抢占模式的---DR/BDR一旦选举成功，则将不能被抢占。DR/BDR的选举时间40S。
<r1>reset ospf 1 process ---重启OSPF进程
5，OSPF的拓展配置
1,手工认证
[r1-GigabitEthernet0/0/0]ospf authentication-mode md5 1 cipher 123456注意：两边的KEY ID必须相同
2,手工汇总---区域汇总
[r2-ospf-1-area-0.0.0.0]abr-summary 192.168.0.0 255.255.254.0
3,沉默接口
[r1-ospf-1]silent-interface GigabitEthernet 0/0/2
4,加快收敛---减少计时器时间
[r1-GigabitEthernet0/0/0]ospf timer hello 5
注意：修改hello时间后，死亡时间将自动按照4倍关系匹配注意：ospf要求，邻居之间的hello时间和死亡时间必须相同，否则无法建立邻居关系。
5,缺省路由
[r3-ospf-1]default-route-advertise
注意：OSPF要求边界路由器自身必须存在缺省路由，才能下发缺省路由信息
[r3-ospf-1]default-route-advertise always ---强制下发缺省信息
查看邻居表
查看邻居关系简表
查看链路状态数据库
