Vitis AI 设计流程

Vitis AI 和Vitis IDE需要下面三个基本步骤：

• 构建模型

• 构建硬件平台

• 构建可执行软件

  Vitis AI Runtime：使用C++或Python写应用程序

  导入Vitis AI Library，运行编译好的模型文件。

Runtime Overview

​ Vitis AI开发套件提供high-leve C++/Python APIs(VART)进行从云到边器件开发。对于边缘DPU，除了VART，还可以使用advanced low-level C++/Python APIs。

• VART APIs

VART(Vitis AI Runtime)，high-level

• Advanced APIs

advanced low-level APIs源于DNNDK(Deep Neural Network Development Kit )

Programming Model

理解DPU programming model，需要先明白DPU Kernel，DPU Task，DPU Node和DPU Tensor。

• DPU Kernel

  通过Vitis AI compiler编译生成的ELF文件就是DPU Kernel，使用dpuLoadKernel() 导入DPU Kernel。

• DPU Task

  通过dpuCreateTask() 为DPU Kerne创建任务。

• DPU Node

  DPU Node是网络模型中的基本单元，包含三种类型，boundary input node, boundary output node, and internal node。

  boundary input node：the first node in a kernel

  boundary output node：the last node in a kernel

  internal node：other nodes

  通过VAI_C编译后，可获取Input node和output node名字。

• DPU Tensor

  DPU Tensor是用来存储信息的多维数据集合，Tensor弹性包含height, width, channel等。

  通常图片存储格式CHW(ChannelHeightWidth )。

  DPU存储输入输出Tensor格式HWC(HeightWidthChannel )。

VAI_C

Once the compilaton is successful, VAI_C will generate ELF object fles and kernel informaton for deployment

• 运行docker

./docker_un.sh xilinx/vitis-ai:1.2.82

• activate TensorFlow tool conda environment

conda activate vitis-ai-tensorflow

• 运行dlet，从HWH中解析DPU配置参数

$ dlet -f ./system.hwh
[DLet]Generate DPU DCF file dpu-06-18-2020-12-00.dcf successfully.

• 打开arch.json，确保dcf参数与生成DCF文件名一致

• 下载resnet-50

./download_model.sh

tf_resnetv1_50_imagenet_224_224_6.97G：

tf：Tensorflow

resnetv1_50:神经网络

imagenet：数据集

224_224：输入数据大小

6.97G：处理器计算能力

• 使用VAI_C编译网络模型

./custom_platform_compile.sh

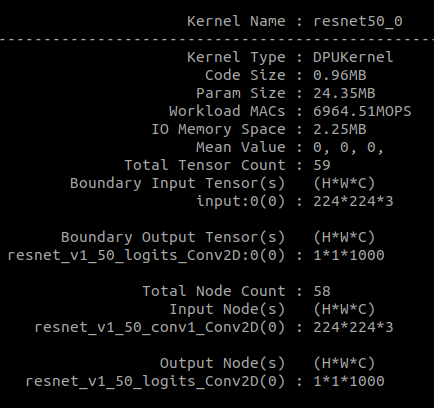

• DPU Nodes name

• 将生成的.elf文件拷贝到vitis工程中
• deactivate TensorFlow tool conda environment

conda deactivate

• 退出docker

exit

Advanced APIs开发步骤

1. dpuOpen() 打开DPU

2. kernelResnet50 = dpuLoadKernel(KRENEL_RESNET50) 导入DPU kernel Resnet50

3. taskResnet50 = dpuCreateTask(kernelResnet50, 0) 创建任务

4. runResnet50(taskResnet50) 运行任务

5. dpuDestroyTask(taskResnet50) 销毁任务

6. dpuDestroyKernel(kernelResnet50) 销毁DPU kernel，释放资源

7. dpuClose() 关闭DPU

第4步runResnet50为自定义函数，函数中调用API dpuRunTask() 运行DPU任务。

runResnet50

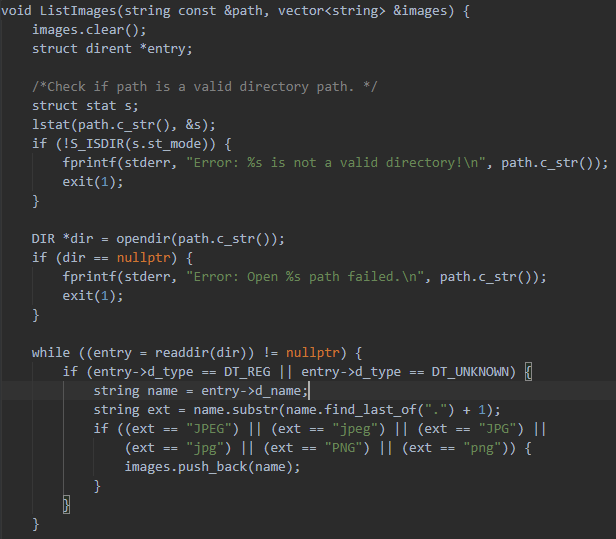

ListImages()

该函数输入为待预测图片路径path，将path路径内图片文件名存储到vector输出。

• 判断path是否是有效的目录
• 打开目录
• 读取每一条目录
• 判断文件类型是否为图片
• 将图片名存入vector
• 关闭目录
• 对图片进行排序

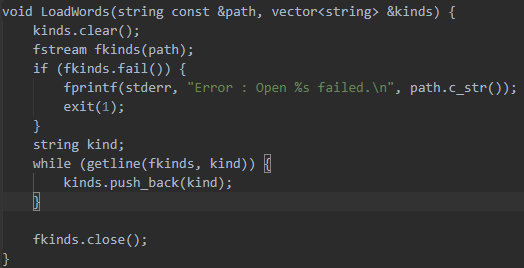

LoadWords()

• 打开指定路径文件words.txt
• 读取文档中每行数据，将数据写入vector

dpuGetOutputTensorAddress()：获取输出Tensor地址

dpuGetOutputTensorSize()：获取输出Tensor size(Byte)

dpuGetOutputTensorChannel():获取输出Tensor channel，分类的种类

dpuGetOutputTensorScale()：获取输出Tensor scale value

dpuSetInputImage2()：将图片送到DPU，caffe 模块使用

dpuRunTask()：运行DPU任务

dpuGetTaskProfile()：获取DPU任务执行时间

dpuRunSoftmax():输入包括进入softmax数据地址、分类种类、scale，输出分类结果。

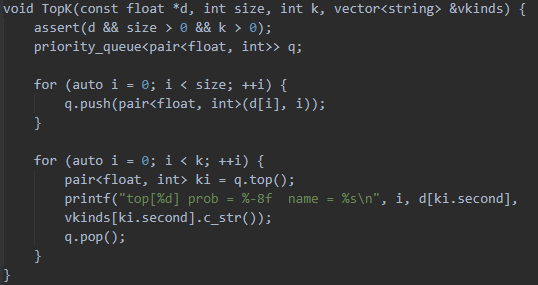

TopK():

输入d为softmax的结果，输出顺序与标签顺序一致。size为分类的种类，k指定输出分类结果个数，vkinds为标签数据。该函数显示概率最高的前k个预测结果。
