定义SVG

定义一个SVG画布，可以在其中创建各种形状，诸如矩形<rect>、圆形<circle>、直线<line>、路径<path>、多边形<polygon>等。

<svg width="800" height="600">
    <circle r="200" cx="200" cy="200" fill="#20B2AA"></circle>
</svg>

上面的代码在宽为800、高为600的SVG画布上，绘制了一个原点在（200,200）、半径为200的圆形，如下图。

SVG的单位默认为px，也可以设置为em、ex、pt、pc、cm、mm、in和百分比。

理解视窗和坐标系

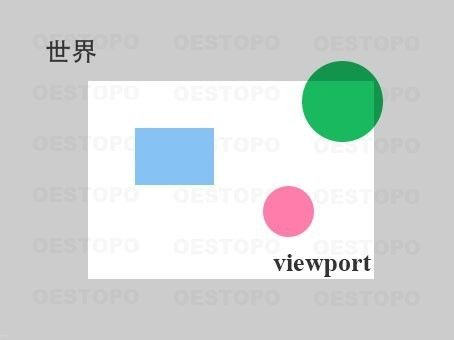

我们利用上图来理解SVG的视窗，创建一个SVG就创造了一个无穷大的世界。

在这个无穷大的世界中规定一个区域，用来绘制不同的图形，我们把这个区域叫做SVG的视窗(viewport)。width和height属性用来定义视窗的范围。

事实上，我们可以在SVG世界中的任何地方绘制图形，但是只有在视窗范围内的图形可以被观察到。上图中蓝色和红色的形状可以完全看到，而绿色的圆只能看到一部分。

在同一页面中你也可以定义多个SVG世界，这个时候你必须掌握SVG坐标系的知识，不然你的世界将一团糟，你明明画了一个图形，但是在页面中看不到它！

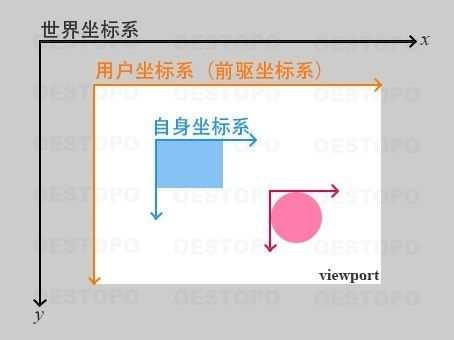

SVG世界中存在几个坐标系：

• 世界坐标系：定义了一个SVG元素就定义了一个世界坐标系；

• 用户坐标系：就是画布的坐标系，以视窗左上角为原点，用于定位图形；

• 前驱坐标系：父容器的坐标系，图形进行坐标变换都是基于前驱坐标系；

• 自身坐标系：每个图形或者分组都拥有自己的坐标系，用于定义自己的一些图形属性，例如宽高。

对本文第一段代码做一些变化，理解坐标系的作用：

<svg width="800" height="600">
    <g transform="translate(100,0)">
        <circle id="mycircle" r="200" cx="200" cy="200" fill="#20B2AA"></circle>
    </g>
</svg>

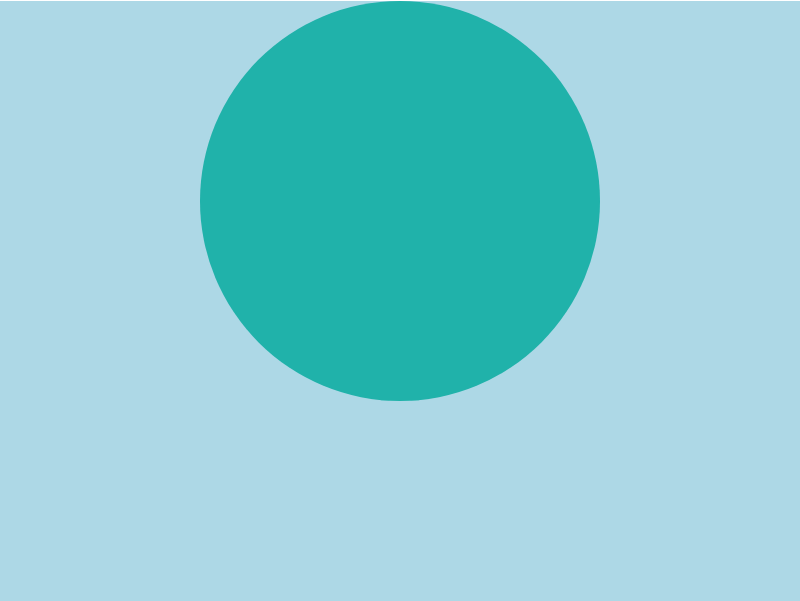

以上代码中，g分组相对于用户坐标系向右平移了100px，circle相对于前驱坐标系向右平移了100px，总体表现为circle相对于原来的位置向右平移了200px，如下图所示。

如果把以上g元素改成svg，也就是在大的svg中嵌套了另一个svg，这个时候需要注意的是在新的svg元素中添加的所有元素的坐标，都是相对于新的svg的用户坐标系！这个时候千万不要再依照原来的SVG坐标系了！

比如，页面上的圆位于（300,200）的位置，当你想在圆外面包裹一层宽高为400px的svg，若是你没有重新设置圆的位置，你会得到令人崩溃的结果！此时设置圆的位置为（200,200），你才会破涕为笑！

理解SVG的viewBox属性

上面讲到的用户坐标系，还没有发挥真正厉害的作用，没有定义svg元素的viewBox属性，用户坐标系充其量就是一个普通的视窗坐标系。

先来看一个小例子，还是在本文第一段代码的基础上，往svg元素中添加viewBox属性：

<svg width="800" height="600" viewBox="0 0 400 300">
    <circle r="200" cx="200" cy="200" fill="#20B2AA"></circle>
</svg>

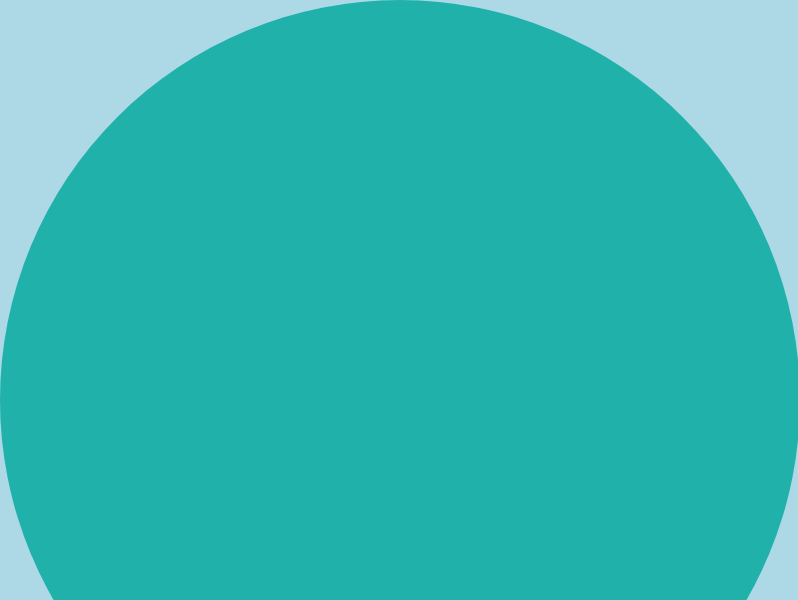

设置viewBox="0 0 400 300"，我们得到这样的图形：

可以看到，圆形放大了一倍，超出SVG视窗的部分也被剪裁了。这是为什么？viewBox到底是什么鬼东西？

别急，先看下viewBox的四个值是什么。

viewBox：" <min-x> <min-y> width height "

前面说了，SVG提供一个可观察的窗口，我们可以把viewBox想象成用户自定义的一个画布，左上角的坐标是（<min-x>, <min-y>），宽高为viewBox后两个参数width和height。

重点来了！一旦定义了viewBox属性，就会进行下面两个步骤：

• SVG中的图形根据定义的宽高在画布上画出来

• viewBox会进行拉伸铺满SVG的整个视窗

就像下图展示的这样：

这种情况下，一个用户单位等于两个视窗单位，图形会被放大一倍。同样的，如果viewBox="0 0 1600 1200"，那么两个用户单位等于一个视窗单位，图形会被缩小一倍。

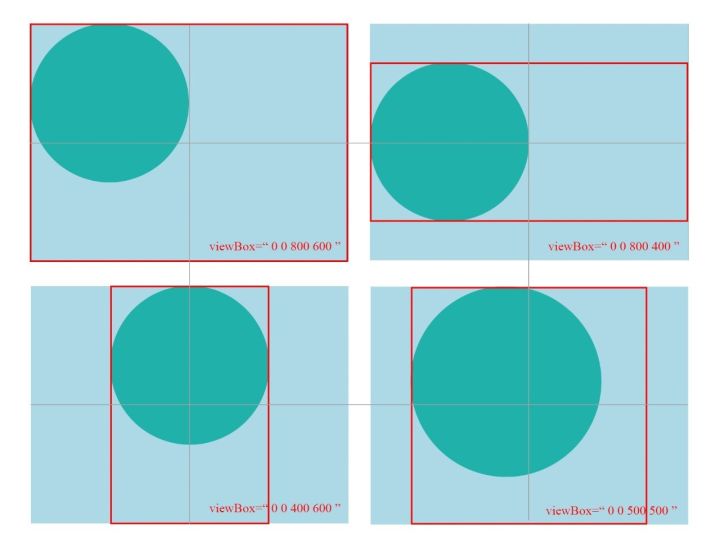

如果viewBox和svg的宽高比不一致会发生什么情况呢？实践出真知，来看一下。

总结一下，当宽高比不一致的时候，viewBox画布以原有的宽高比拉伸直到一个方向上铺满SVG视窗，然后居中排列。

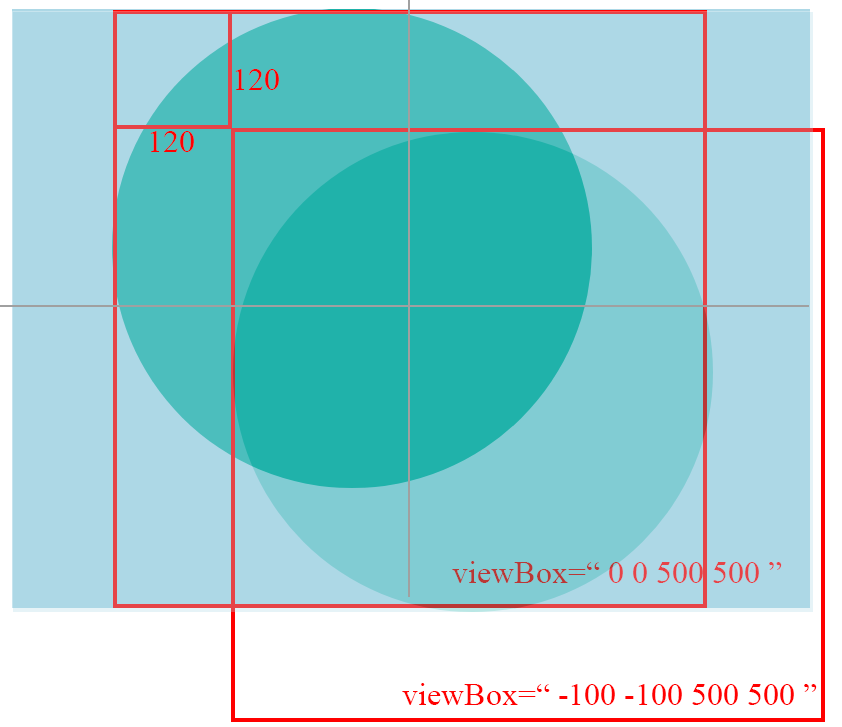

那么viewBox画布的左上角坐标改变了又如何呢？再实践一下！

可以看到，viewBox画布先根据width和height两个值进行了我们之前说的两个步骤：创建图形、拉伸画布，再根据拉伸的比例向坐标轴正方向移动100*600/500px。

要指出的是，当<min-x>, <min-y>为正值时，图形向坐标轴负方向（左上角）移动，当<min-x>, <min-y>为负值时，图形向坐标轴正方向（右下角）移动。

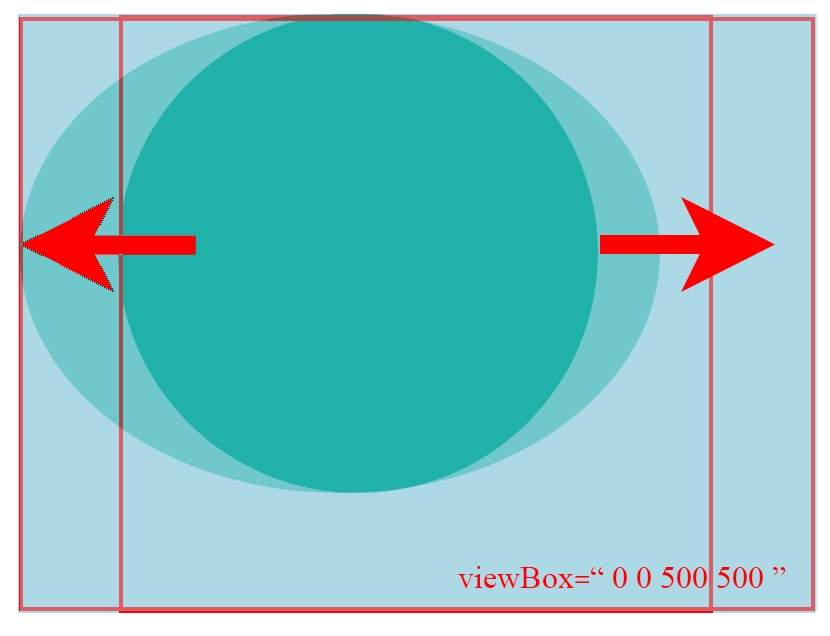

以上变化一直保持原图形的宽高比以适应视窗大小，那么如果不想保持宽高比，只想使画布宽高都铺满视窗怎么办？

我们需要用到preserveAspectRatio属性，这个属性在设置了viewBox属性，并且viewBox和SVG的宽高比不一致的情况下才起作用。

preserveAspectRatio = defer? <align> <meetOrSlice>

defer声明是对<image>元素起作用，这里不作讨论。

<aline>值有很多可选值，当preserveAspectRatio = “none”时，图形会铺满整个SVG视窗，失去原有的宽高比。

<aline>的其他值：xMinYMin、xMinYMax、xMaxYMin、xMidYMid（默认）、xMidYMin、xMidYMax、xMinYMid、xMaxYMid（<meetOrSlice>仅在这些值下生效，meet为默认值）

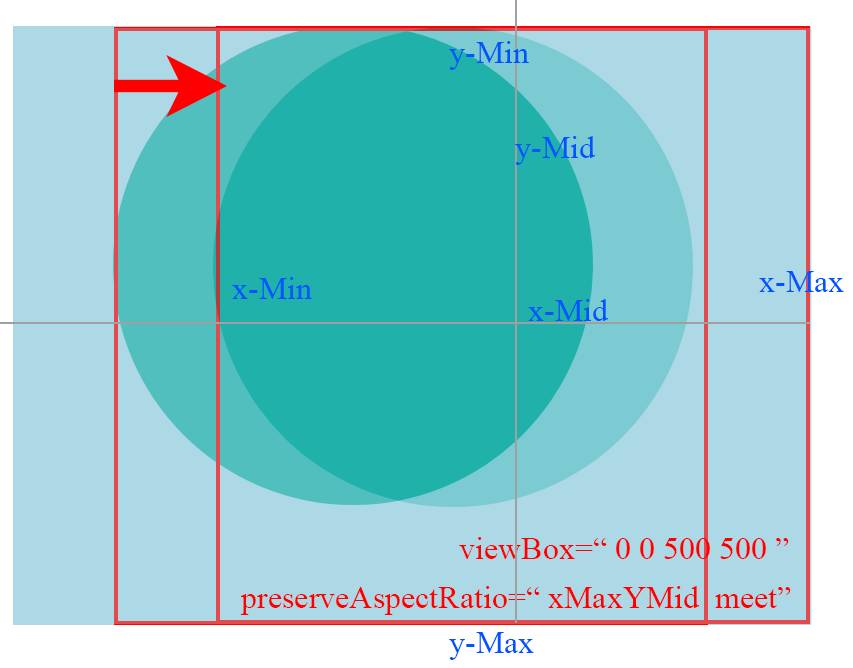

一张图理解这些值

图上标注的x-、y-是viewBox的六个坐标值，Min和Max分别代表最小坐标值和最大坐标值，Mid代表画布的中点值。

同样的，SVG视窗也拥有这六个值。比如上图中，preserveAspectRatio = “xMaxYMid”，代表viewBox画布和SVG视窗在x方向上以最大坐标值对齐，也就是右对齐，y方向上以中点值对齐，也就是居中对齐。其他值类似。

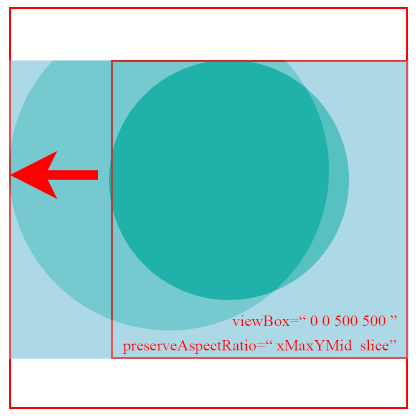

<meetOrSlice>声明画布是否完全铺满整个视窗，默认值meet让视窗包含画布，slice是要让画布完全铺满视窗。下图可以看到slice值的作用。

总结

SVG世界纷繁复杂，理解了视窗和坐标系的概念，才能以不变应万变。
