LaTeX采用编译方式来生成排版文档，现有的专用于LaTeX的编辑器也有不少，但是我一个也不喜欢。我更喜欢使用Notepad++，特别是它的列编辑功能！！

一番研究之后，我搭建了一个简单的开发环境用于编辑+编译LaTeX源文件。
下面一步步介绍下，如何做到这一步：

---

必备软件

1. 你必须已经安装好了texlive，附上HUST的镜像 http://mirrors.hust.edu.cn/CTAN/

2. 安装个轻量级的pdf阅读器，https://www.sumatrapdfreader.org/download-free-pdf-viewer.html
   我将这个pdf阅读器放在D盘根目录下，命名为SumatraPDF.exe

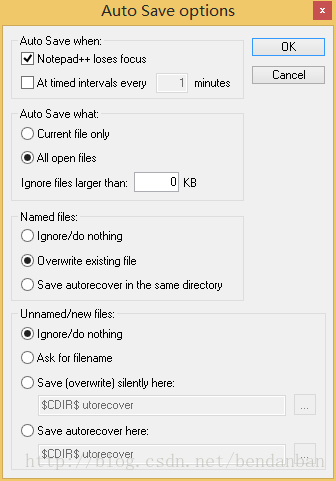

3. 必须已经安装了Notepad++，并且添加Run Me和Auto Save两个插件。

---

设置tex默认打开软件

新建一个文本文件，重命名为pdftex_compile.bat，向该文件中添加如下代码：

:: [path/to/this/bat/file] "$(CURRENT_DIRECTO![这里写图片描述](https://img-blog.csdn.net/20170512200325654?watermark/2/text/aHR0cDovL2Jsb2cuY3Nkbi5uZXQvYmVuZGFuYmFu/font/5a6L5L2T/fontsize/400/fill/I0JBQkFCMA==/dissolve/70/gravity/SouthEast)RY)" "$(NAME_PART)"@echo off
:: uncomment to deleted the previous pdf and aux files.
:: del %~n1.pdf %~n1.aux
pdflatex -interaction=errorstopmode %1 if exist %~n1.aux (bibtex  %~n1pdflatex -interaction=errorstopmode %1
)::pdflatex -interaction=errorstopmode %1 start "" "D:\SumatraPDF" %~n1.pdf -reuse-instance

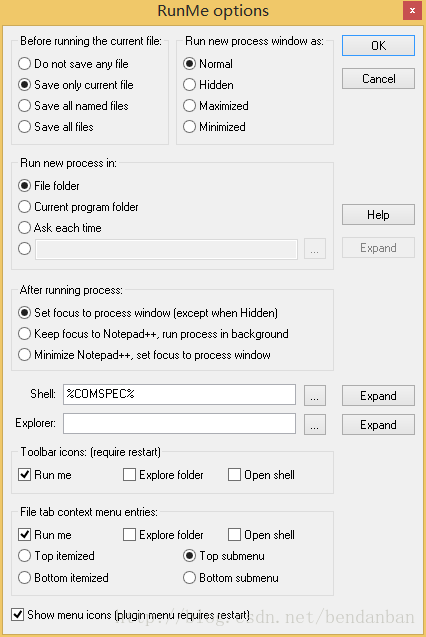

设置run me

设置run me插件的选项如下：

---

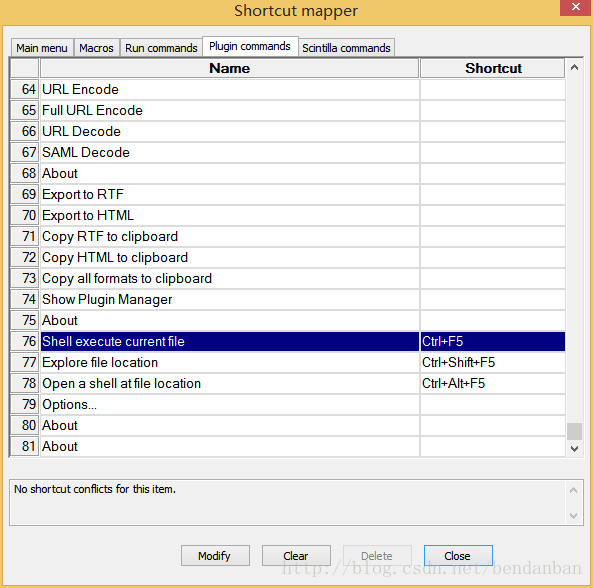

改变shell execute current file快捷键

快捷键配置如下（我设置的Ctrl+F5）：

---

写段代码，按下快捷键

使用Notepad++编译一个文件，随便起个名字，但是要以tex为后缀名。

我的代码如下：

\documentclass{article}
\usepackage{tikz}
\usetikzlibrary{matrix,chains,positioning,decorations.pathreplacing,arrows}\begin{document}\begin{tikzpicture}
[plain/.style={draw=none,fill=none,},net/.style={matrix of nodes,nodes={draw,circle,inner sep=10pt},nodes in empty cells,column sep=2cm,row sep=-9pt},>=latex
]\matrix[net] (mat)
{|[plain]| \parbox{1.3cm}{\centering Input\\layer} & |[plain]| \parbox{1.3cm}{\centering Hidden\\layer} & |[plain]| \parbox{1.3cm}{\centering Output\\layer} \\& |[plain]| \\|[plain]| & \\& |[plain]| \\|[plain]| & |[plain]| \\& & \\|[plain]| & |[plain]| \\& |[plain]| \\|[plain]| & \\& |[plain]| \\
};\foreach \ai [count=\mi ]in {2,4,...,10}\draw[<-] (mat-\ai-1) -- node[above] {Input \mi} +(-2cm,0);
\foreach \ai in {2,4,...,10}{\foreach \aii in {3,6,9}\draw[->] (mat-\ai-1) -- (mat-\aii-2);
}
\foreach \ai in {3,6,9}\draw[->] (mat-\ai-2) -- (mat-6-3);\draw[->] (mat-6-3) -- node[above] {Ouput} +(2cm,0);
\end{tikzpicture}\begin{tikzpicture}
[init/.style={draw,circle,inner sep=2pt,font=\Huge,join = by -latex},squa/.style={draw,inner sep=2pt,font=\Large,join = by -latex},start chain=2,node distance=13mm
]
\node[on chain=2] (x2) {$x_2$};
\node[on chain=2,join=by o-latex] {$w_2$};
\node[on chain=2,init] (sigma) {$\displaystyle\Sigma$};
\node[on chain=2,squa,label=above:{\parbox{2cm}{\centering Activate \\ function}}] {$f$};
\node[on chain=2,label=above:Output,join=by -latex] {$y$};
\begin{scope}[start chain=1]\node[on chain=1] at (0,1.5cm) (x1) {$x_1$};\node[on chain=1,join=by o-latex] (w1) {$w_1$};
\end{scope}
\begin{scope}[start chain=3]\node[on chain=3] at (0,-1.5cm) (x3) {$x_3$};\node[on chain=3,label=below:Weights,join=by o-latex] (w3) {$w_3$};
\end{scope}
\node[label=above:\parbox{2cm}{\centering Bias \\ $b$}] at (sigma|-w1) (b) {};\draw[-latex] (w1) -- (sigma);
\draw[-latex] (w3) -- (sigma);
\draw[o-latex] (b) -- (sigma);\draw[decorate,decoration={brace,mirror}] (x1.north west) -- node[left=10pt] {Inputs} (x3.south west);
\end{tikzpicture}\end{document}

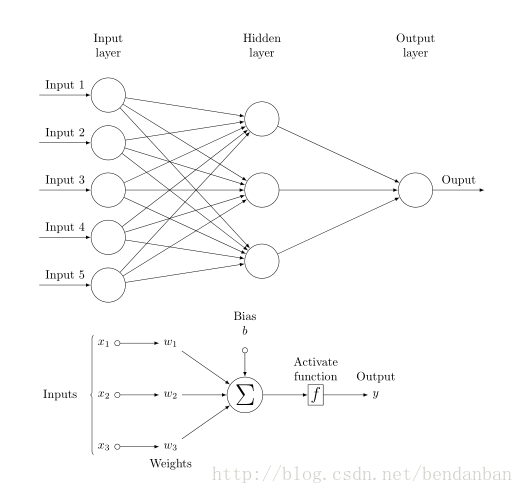

按下Ctrl+F5之后，会生成一个pdf，显示如下：
