作者：活力贝贝

经常有人问这样的问题，怎样平均分割面，这种需求确实比较多，例如土地综合整治、农田规划，不过有的CAD平台，如GLAND已经有这种功能了， ARCGIS里面，宗地编辑也提供了按面积分割宗地的方法。

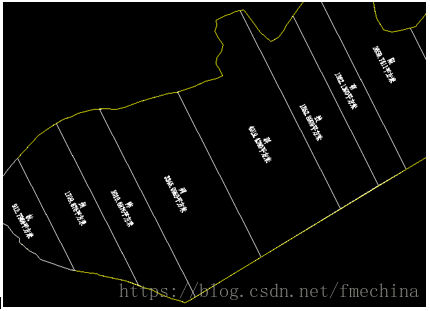

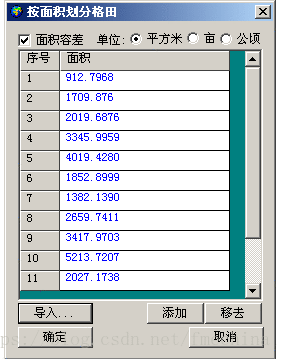

CAD下

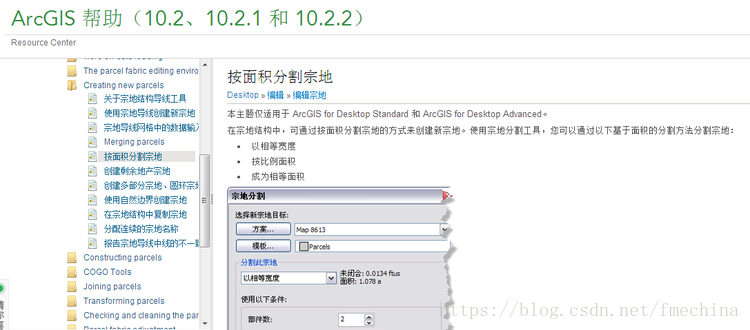

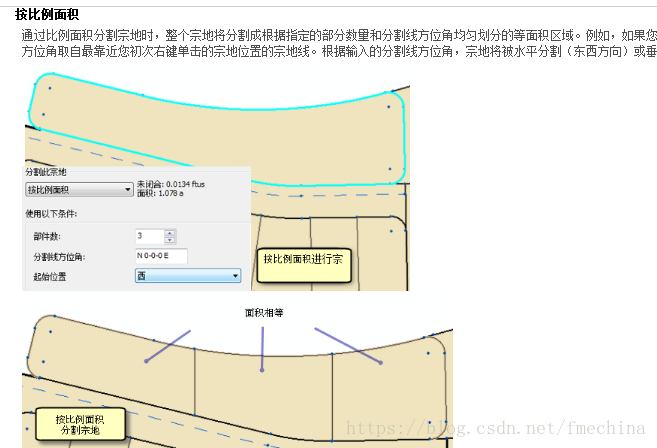

ARCGIS下

那么FME能否实现呢，经测试，FME对于平均分割面是可以做到的，具体过程如下：

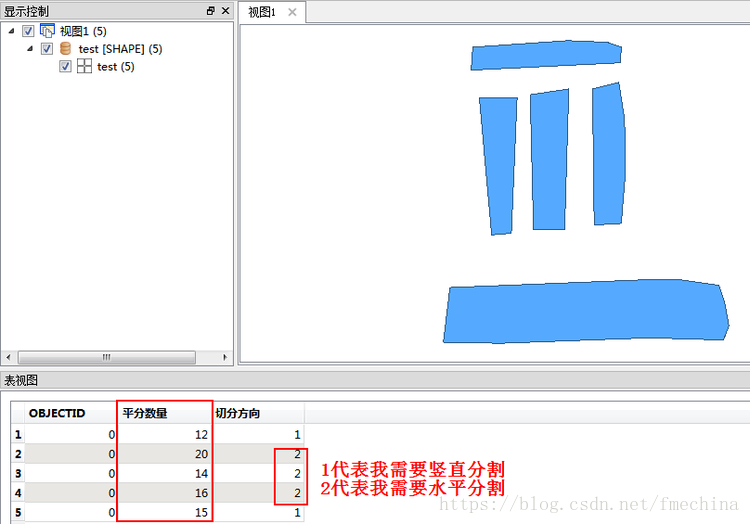

先来看看我做的测试数据

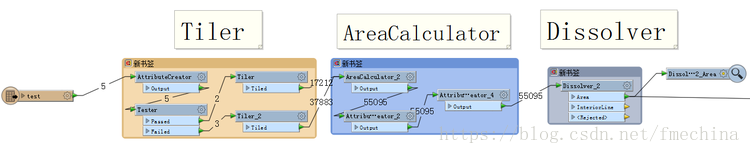

我需要按照平分数量和切分方向来进行分割，例如第一行数据，需要竖直分割为12份。使用到的转换器主要有三个，分别是Tiler， AttributeCreator和Dissolver。看到这三个转换器，相信大家也就知道大体流程了，不错，就是这么简单，第一步用Tiler把面切片，然后使用AttributeCreator对要素进行分类赋值创造融合条件，最后使用Dissolver再把切片融合成面就大功告成了。具体流程图如下：

Tiler前先对数据进行预处理，编唯一BSM，计算总面积及分摊后的面积

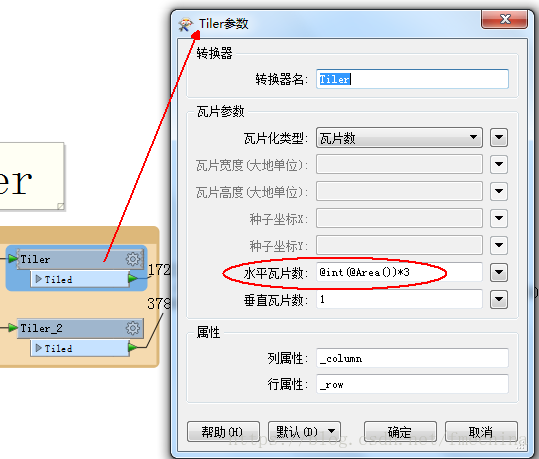

然后依据切分方向来Tester，纵向Tiler转换器的参数如下，横向的就是把水平和垂直替换过来即可：

这里的切片数量设置的是以当前地块面积*3，如果这块地是1000平方米，那么就切成3000份，忽略不规则边线，单份面积约为0.33平方米，这也就是说，切分之后还是会有误差的，如果这个值增大，切片数量会增大，误差会减小。如果你的误差允许在0.6平方米左右，这个参数是合适的。当然，我们也可以把这个参数发布出来，根据数据来确定到底使用多大的参数。

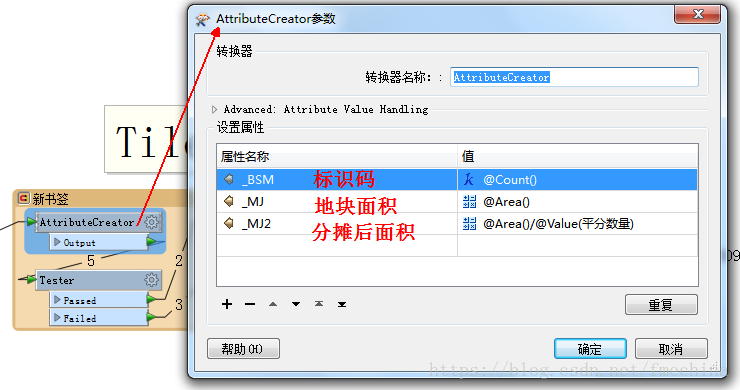

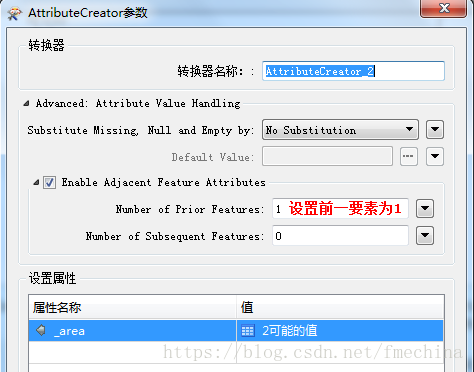

切分之后，就应该依据条件来分分类了，那么有请神器AttributeCreator，用了两个AttributeCreator设置如下：

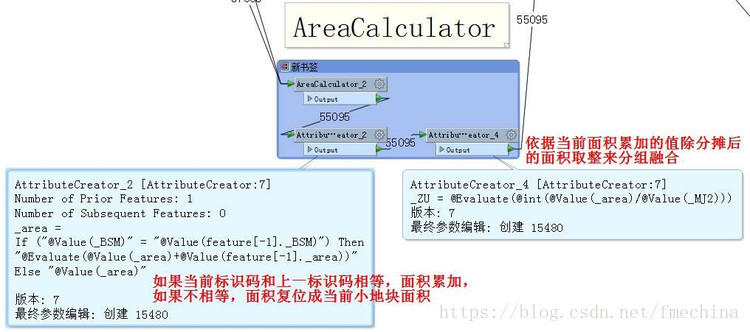

采用的方法是，开启AttributeCreator的前一要素，依据BSM判断地块，然后得到累加面积，用累加面积除上分摊面积后取整，得到分组条件。

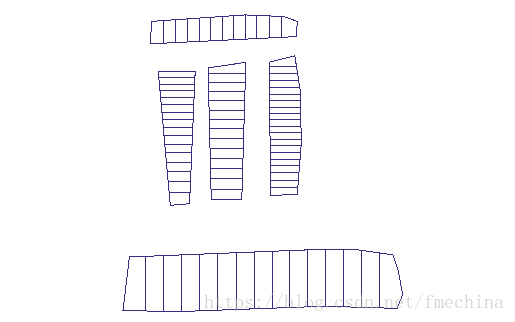

到分组条件了，后期就好处理了，利用Dissolver转换器，设置分组，融合，OK！大功告成，看看效果吧！

运行效率

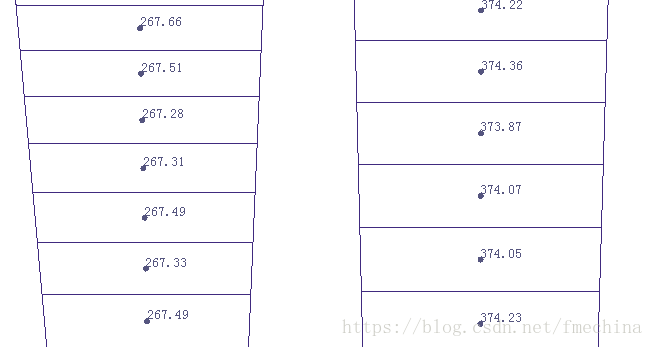

五块地，运行时间1分多钟，主要是切片和融合转换器运行时间有点长。总体来看，面积误差在可接受的范围，因为后期需要换算成亩，如果要求高一些的数据，可以把切片数增加一点，那样精度会上去，但是运行时间就会下降，如何平衡，取决于你的数据。

或许这不是最好的办法，如果你有更好的方法，欢迎发邮箱11515418@QQ.com给我，平均分割相对来说比较简单一点，对于按面积或者按比例分割，暂时没有想到简单的方法，希望我这块砖能够引出你们的玉，谢谢观赏，下次再见！
