1、DHT11
DHT11是一款比较典型的温湿度传感器，温度0-50°±2°，湿度：20-90%RH。几乎是开发板绕不开的东西，读写时序也是比较经典的。和上节的普通GPIO使用一样，DHT11也是使用普通GPIO来读取，不过本节使用STM8L的库函数。

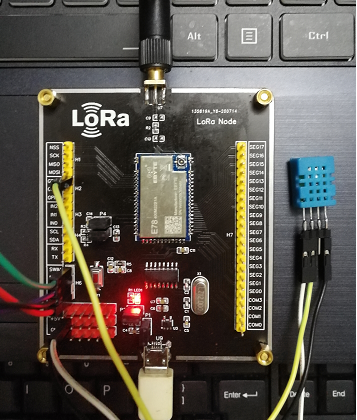

2、接线
DHT11 开发板
VCC <-----------> +5V
GND <-----------> GND
DOUT <------------>GPIO4（PE7）
说明：DHT11如果接3.3V，在线较长的时候，驱动能力不足，因此建议接5V）。
3、STM8L关于GPIO的操作
整个SDK是基于STM8L的标准库的。本节也是用的标准库提供的函数。
4、应用
间隔5s读取DHT11的数据，计算出当前温湿度，并通过串口打印。
5、代码实现
periph_dht11.h/c部分代码：
#define DHT11_PORT (GPIOE)
#define DHT11_PIN (GPIO_Pin_7) //可通过这两句宏定义，修改引脚#define DHT11_CLR GPIO_ResetBits(DHT11_PORT,DHT11_PIN);
#define DHT11_SET GPIO_SetBits(DHT11_PORT,DHT11_PIN);
#define DHT11_IN GPIO_Init(DHT11_PORT,DHT11_PIN, GPIO_Mode_In_PU_No_IT);
#define DHT11_OUT GPIO_Init(DHT11_PORT,DHT11_PIN, GPIO_Mode_Out_PP_High_Fast);
//us延时函数，误差不能太大
void DelayUs( uint32_t nCount)
{volatile uint8_t i=0; //加了volatile关键字，防止编译器优化do{i++;}while (i<(nCount*2));
} void DHT11_Start(void)
{ DHT11_OUT; //设置端口方向DHT11_CLR; //拉低端口 DelayMs(19); //持续最低18msDHT11_SET; //释放总线DelayUs(30); //总线由上拉电阻拉高，主机延时30uS;DHT11_IN; //设置端口方向while(!GPIO_ReadInputDataBit(DHT11_PORT,DHT11_PIN));//DHT11 等待80us低电平响应信号结束while(GPIO_ReadInputDataBit(DHT11_PORT,DHT11_PIN)); //DHT11 将总线拉高80us
}uint8_t DHT11_ReadValue(void)
{ uint8_t i,sbuf=0;for(i=8;i>0;i--){sbuf<<=1; while((!GPIO_ReadInputDataBit(DHT11_PORT,DHT11_PIN)));//50us的开始低电平DelayUs(30);// 延时 30us 后检测数据线是否还是高电平 if(GPIO_ReadInputDataBit(DHT11_PORT,DHT11_PIN)){sbuf|=1; }else{sbuf|=0;}while(GPIO_ReadInputDataBit(DHT11_PORT,DHT11_PIN));}return sbuf;
}uint8_t DHT11_ReadTemHum(uint8_t *buf)
{uint8_t check;buf[0]=DHT11_ReadValue();buf[1]=DHT11_ReadValue();buf[2]=DHT11_ReadValue();buf[3]=DHT11_ReadValue();check =DHT11_ReadValue();if(check == buf[0]+buf[1]+buf[2]+buf[3])return 1;elsereturn 0;
}
主函数部分代码：
uint8_t DHT11Data[4]={0};
uint8_t Temp, Humi;int main( void )
{ BoardInitMcu( );BoardInitPeriph( );printf("ASR6505 DHT11 test!\r\n");while(1){DHT11_Start();if(DHT11_ReadTemHum(DHT11Data)){Temp=DHT11Data[2];Humi=DHT11Data[0]; printf("Temp=%d, Humi=%d\r\n",Temp,Humi);}else{printf("DHT11 Error!\r\n");}Delay(5);}
}

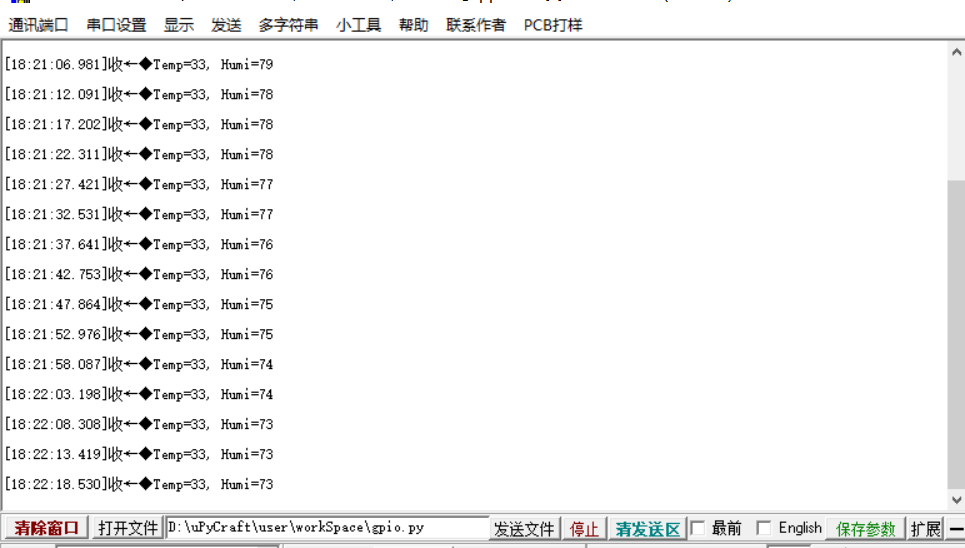

6、实现现象
欢迎关注微信公众号【物联网思考】，回复关键字“ ASR6505”获取资料，《从0到1搭建LoRa物联网》系列的所有软硬件资料将会分享在公众号。
