一、实验目的

1. 掌握创建MDK 工程创建、文件分组管理、程序编写。
2. 调试工具JLink的配置
3. 程序的编译、下载、在线调试方法。

二、实验环境

1. 操作系统：WINDOWS 10
2. 开发工具：Keil 4，UartAssists
3. 实验设备：125K RFID读写器模块、JLink在线调试器、电源、PC

三、实验内容

1.实验任务

（1）正确连接电源和调试器；
（2）熟悉Keil 菜单；
（3）创建简单工程，完成简单程序编写；
（4）交叉调试程序；
（5）下载并运行程序。
  本实验所使用的是125K RFID读写器模块、JLink在线调试器、电源、PC；

2.实验步骤

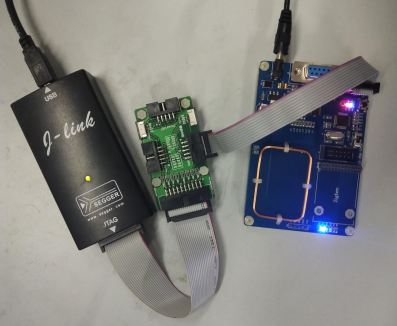

（1）按要求连接模块电源、JLink调试器，并通电；

（2）打开Keil 4，创建第一个工程；
（3）选择目标处理器芯片为 STMicroelctrics 下的 STM32F103C8；
（4）添加一个简单C语言文件FirstAPP，用循环实现求N=1+2+3+…10的功能；
（5）创建SRC文件组。将C语言文件FirstAPP.C,加入SRC文件组；

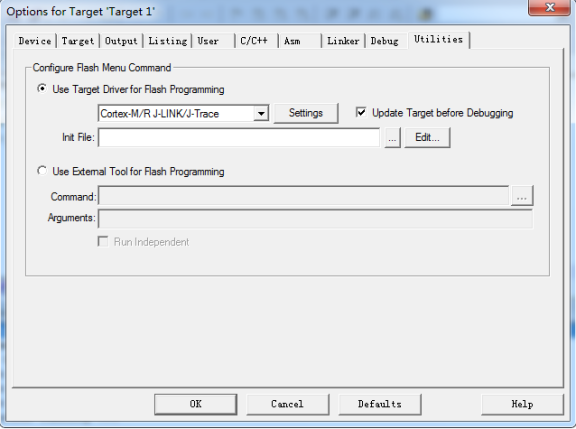

（6）打开配置调试器选项，选择调试器；

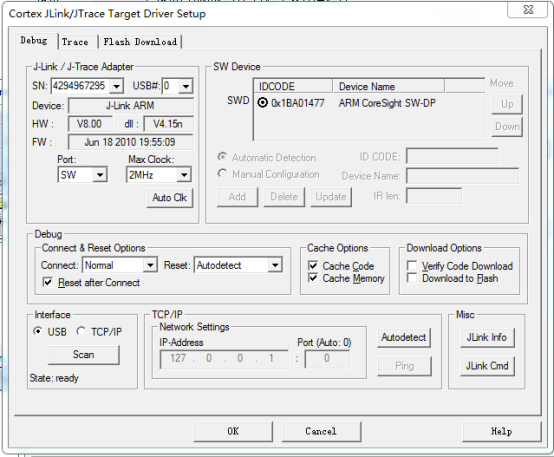

（7）设置端口Port为SW；

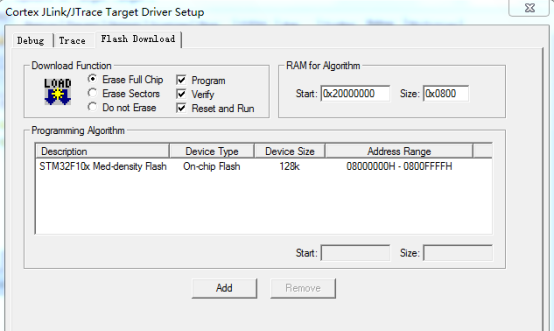

（8）设置Flash DownLoad，设置为擦除选项，并选中复位后运行。

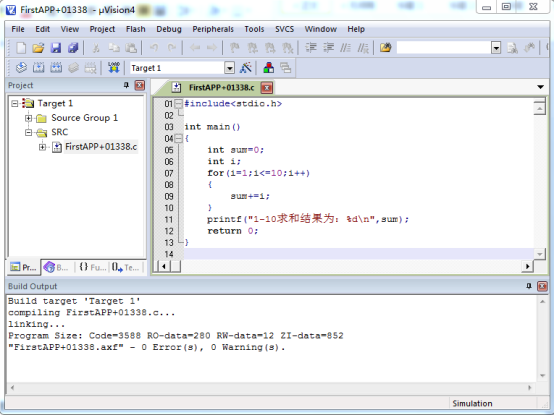

（9）编译，生成程序，直到生成成功；查看工程文件夹下HEX可运行文件

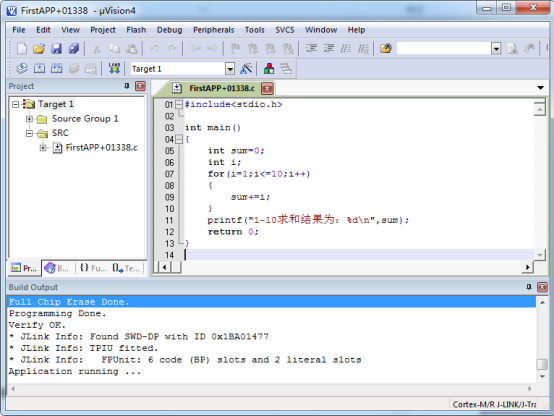

（10）下载程序，下载完成后目标板重启运行程序；

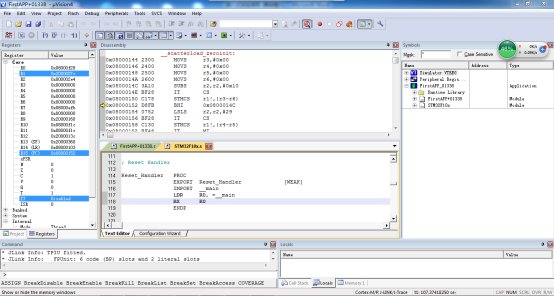

（11）启动调试器，通过单步运行调试所写程序，记录下当循环变量为7时各寄存器和变量的值

总结

  Keil uVision4 IDE是基于Windows的开发平台，包含一个高效的编译器、一个项目管理器和一个MAKE工具。uVision4支持所有的Keil C51工具，包括C 编译器、宏汇编器、连接/定位器、目标代码到HEX的转换器。
  J-Link是德国SEGGER公司为支持仿真ARM内核芯片推出的JTAG仿真器，很多ARM芯片的接口协议是JTAG，JLink一端接电脑USB接口，一端接CPU的JTAG接口，JLink充当的作用就是USB转JTAG，支持JTAG和SWD两种模式。与IAR,Keil等编译环境无缝连接，操作方便、连接方便、简单易学，是学习开发ARM最好最实用的开发工具。
  通过本次实验我掌握创建MDK 工程创建、文件分组管理、程序编写；调试工具JLink的配置，使我明白了J-Link+开发板连接PC的方式、设置项目编译属性要正确，我还学会了程序的编译、下载、在线调试方法，在keil工程中点击Debug按键进入在线调试，可以尝试点击 run、 stop、设置断点等在线调试工具，观察代码运行位置。
