测试环境为：
上位软件：WinCC V7.0 SP3 ASIA
编程软件：GX Developer V8.86Q

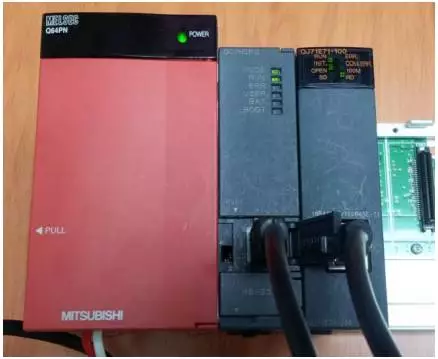

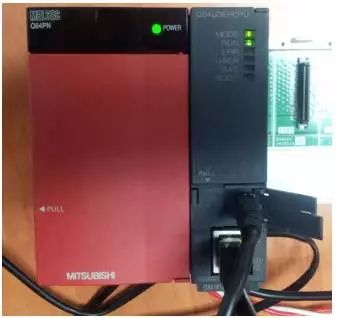

CPU模块：Q04UDEHCPU
以太网模块：QJ71E71-100
通讯电缆：直连网线
第一部分
WinCC 连接CPU集成的以太网口
1、通过 UDP 协议通讯
PLC 组态步骤

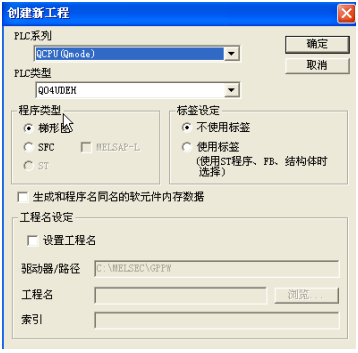

(1)新建项目，选择相应的 PLC 型号：

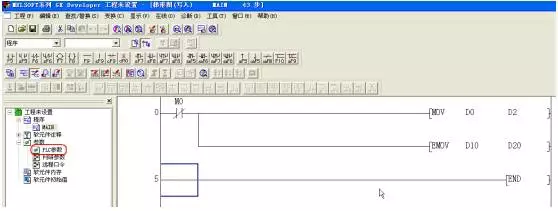

(2)选择“PLC 参数”：

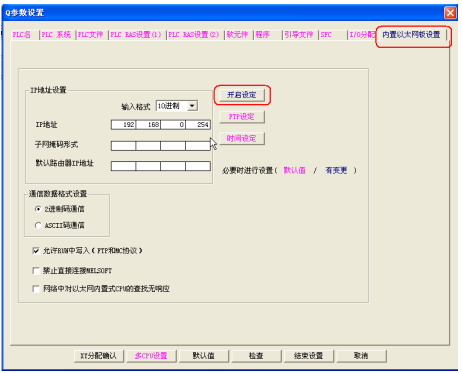

(3)在“内置以太网板设置”下设置 IP 地址、通讯格式及是否允许写入：

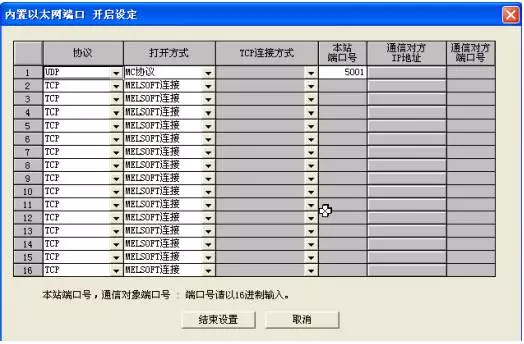

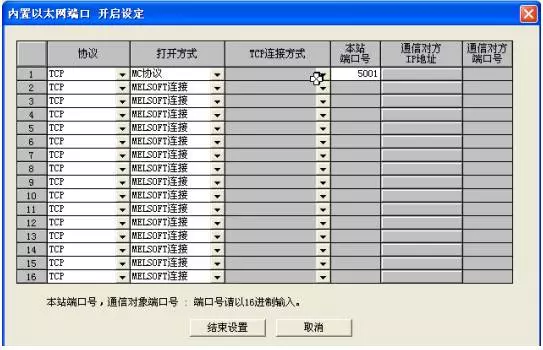

(4)点击“开启设定”设定协议，此处选择 UDP，并设定 PLC 通讯端口(此处是 16进制)

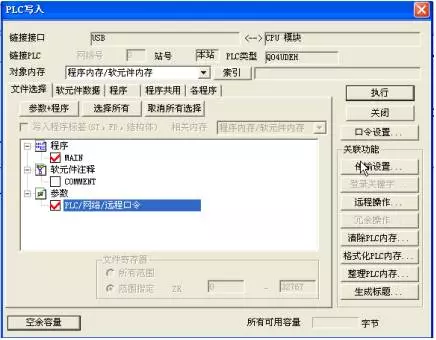

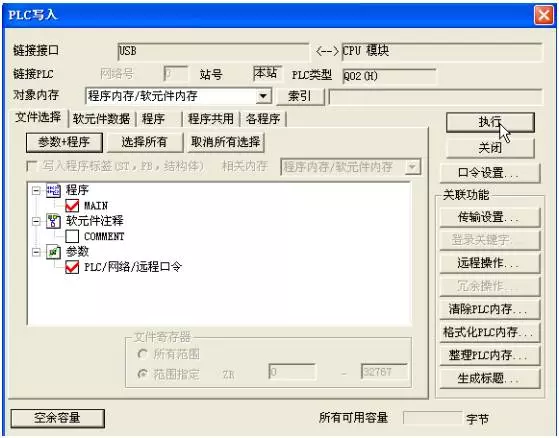

(5)下载 PLC 程序及参数：
WinCC 设置步骤

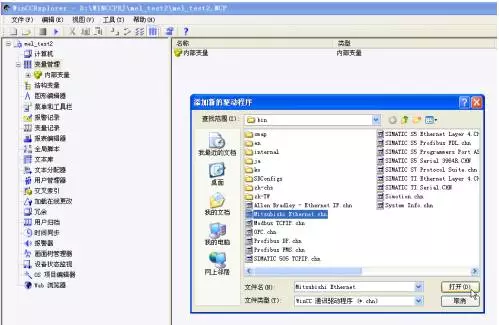

(1)在 WinCC 项目中加载驱动“Mitsubishi Ethernet”：

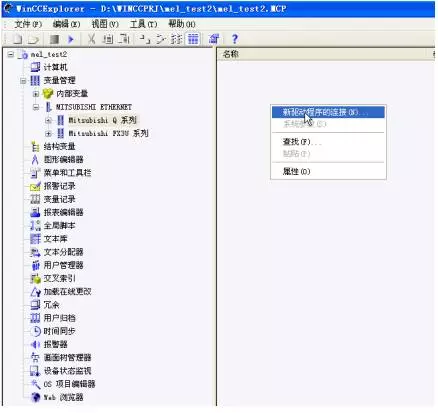

(2)在 Mitsubishi Q 系列下创建新的连接：

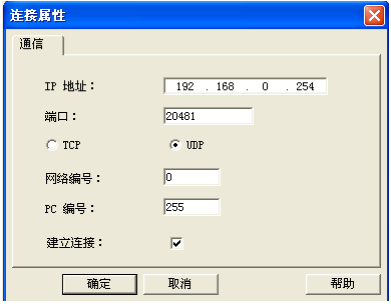

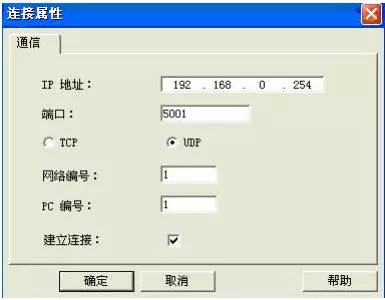

(3)设置连接参数：
注意，端口号为 PLC 的通讯端口(十进制)，网络编号和 PC 编号默认即可。

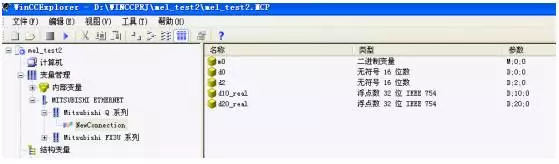

(4)在连接下创建变量：
2、通过 TCP 协议通讯
PLC 组态步骤
(1)设置 PLC 内置以太网端口参数如下：

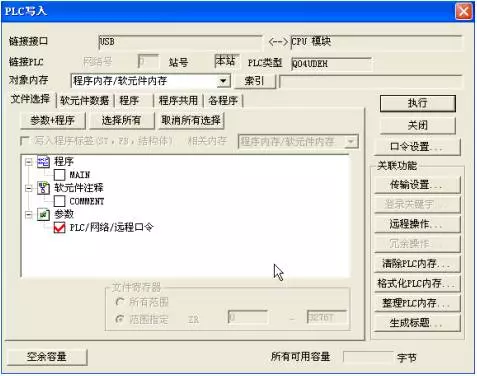

(2)下载 PLC 参数：
WinCC 设置步骤
(1)WinCC 连接参数，选择“TCP”：
第二部分
WinCC连接扩展以太网模块通讯
1、通过 UDP 协议通讯
PLC 组态步骤

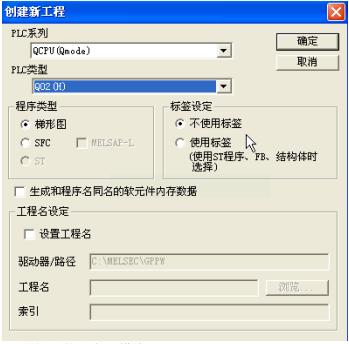

(1)新建项目，选择相应的 PLC 型号：

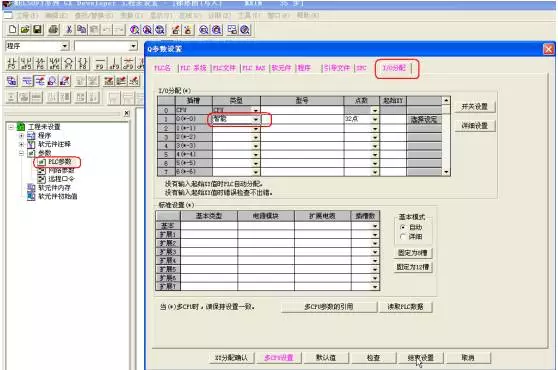

(2)配置扩展的以太网模块：

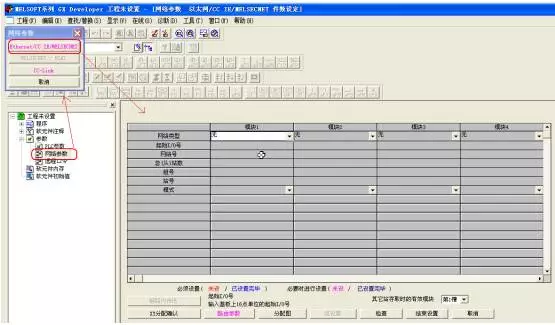

(3)设置网络参数，点击“网络参数”，然后点击弹出窗口中的“Ethernet/CC IE/MELSECNET”：

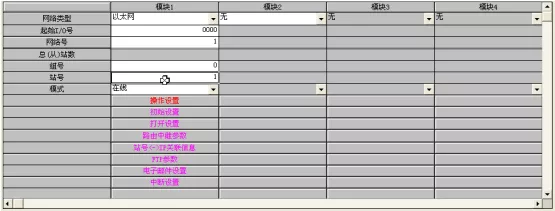

(4)根据实际情况设置以下参数：

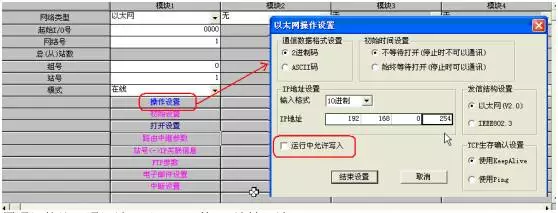

(5)设置 IP 地址、数据格式以及是否运行写入：

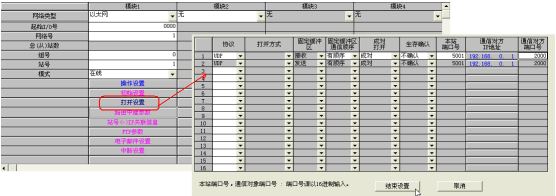

(6)设置通讯协议、通讯端口及 WinCC 的 IP 地址、端口：
(7)下载 PLC 参数：
WinCC 设置步骤
(1)WinCC 创建连接：
注意：网络编号和 PC 编号可以对应 PLC 中的网络号和站号，也可以使用默认值(网络编号为 0，PC 编号为 255)。此处端口号设定需要注意(扩展的以太网模块使用 UDP 协议时)：当 WinCC 连接 Q 系列 PLC 扩展的以太网模块使用 UDP 协议时，此处端口号需要设为 5000 或 5001(不论 PLC 端口设为多少)。
2、通过 TCP 协议通讯
PLC 组态步骤

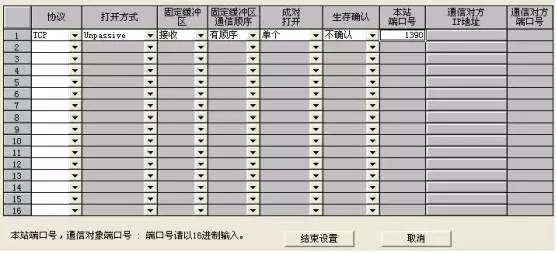

(1) PLC 通讯协议设置：
WinCC 设置步骤

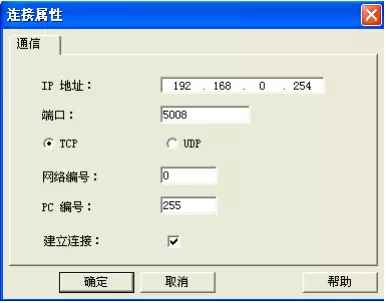

(1)WinCC 连接参数：
注意：网络编号和 PC 编号可以对应 PLC 中的网络号和站号，也可以使用默认值(网络编号为 0，PC 编号为 255)。此处端口号为 PLC 的端口号(十进制)，但需要注意(扩展的以太网模块使用TCP 协议时)：当 WinCC 连接 Q 系列 PLC 扩展的以太网模块使用 TCP 协议时，PLC 端口号不能设为 1388(十六进制)和 1389(十六进制)，否则通讯不上。
