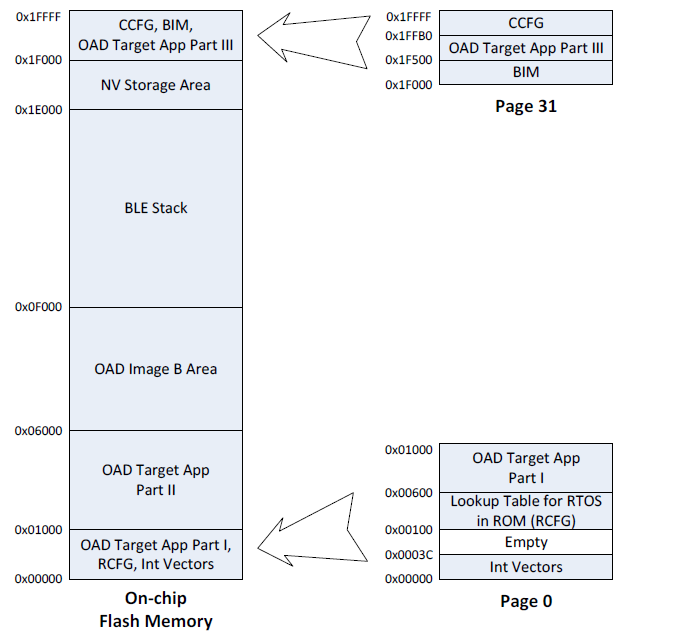

CC2640内置Flash的OAD配置中，对128KB Flash的划分情况如下图：

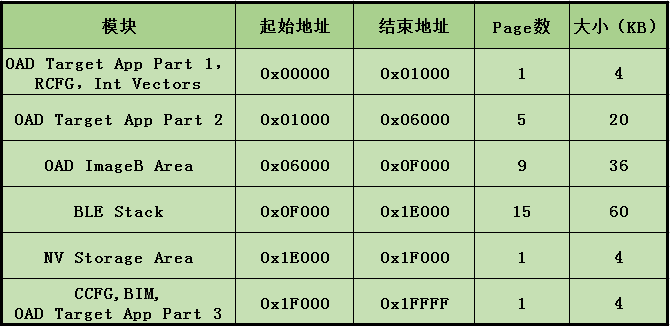

根据上图，我做了一个表格，表格截图如下：

重新分配地址

如果你的工程默认是没有配置ImageB编译的，那么请先按照如下链接的博文中的方法进行配置，链接如下：

CC2640之OAD固件升级（内置Flash）手动配置ImageB

如果你的工程默认已经配置ImageB的编译了，但是默认的36KB大小并不能满足你的应用开发要求的话，请继续往下看。



为了扩展ImageB的空间，我们需要压缩减少其他部分的空间，参照上表，BIM和OAD Target App的空间是不能动的，所以剩下的我们可以缩减的就是NV Storage Area和BLE Stack的空间了，这两部分的设置都是在编译ImageA的协议栈时定义的。为了达到最大缩减，我们将BLE Stack的绑定相关功能去掉，然后去掉了NV Storage Area（协议栈默认该区域主要存放绑定信息）的空间，这样一共缩减了8KB的空间给ImageB，ImageB的空间就由原来的36KB变成最后的44KB了，具体的配置方式可以参考以下链接的博文：

CC2640之OAD扩充ImageB大小到44KB

正如上面链接的博文最后的“题外话”提到的：绑定功能很多时候还是需要的，而且NV Storage Area有时候也需要用来存放别的数据，所以除非你的ImageB确实需要44KB的空间，否则，个人建议还是保留NV Storage Area区域的空间，然后扩展ImageB到40KB，一般情况下，这个大小足够用了。至于扩展ImageB到40KB的方法，下面我们再一起来看下吧。



下面，我们来看一下具体的操作步骤：

1.BLE Stack的配置

（1）先打开IAR开发工具，然后将

“C:\ti\simplelink\ble_cc26xx_2_01_00_44423\Projects\ble\OADTarget\CC26xx\IAR”

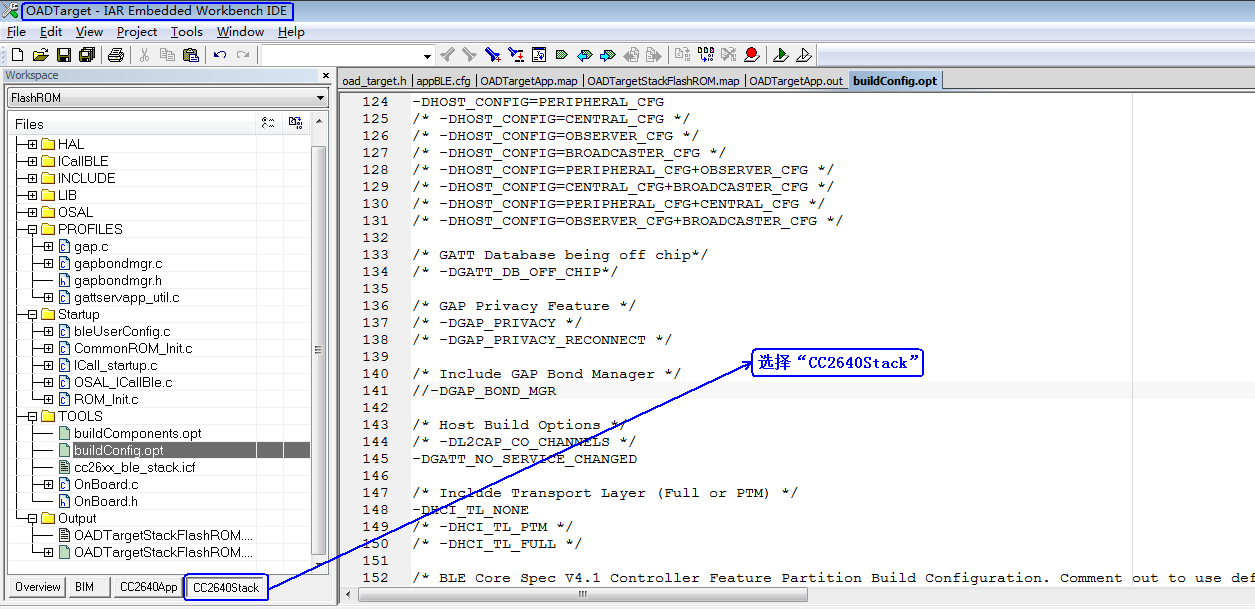

目录下的“OADTarget.eww”拖到IAR的左侧工作区，打开“OADTarget”工程，打开之后显示如下：

点击下方的“CC2640Stack”，选择“CC2640Stack”工程配置。

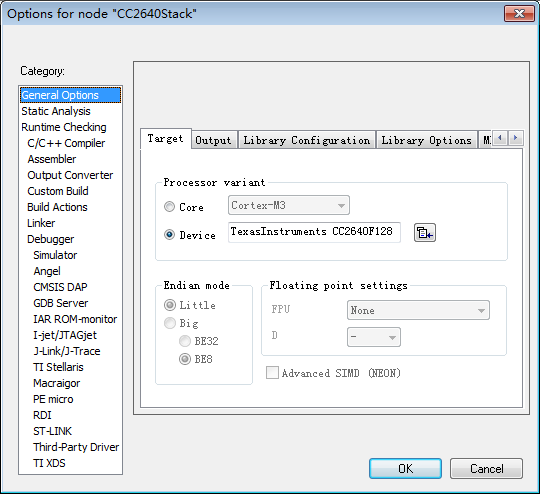

（2）在左侧工作区的工程名“CC2640Stack - FlashROM”上点击鼠标右键，下拉菜单中选择“Options...”，弹出如下对话框：

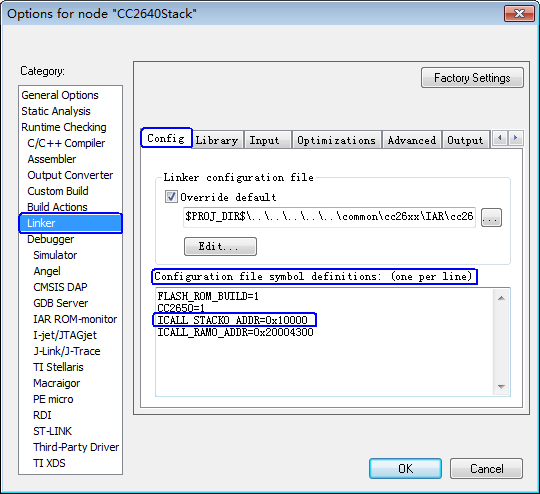

选择“Linker”---->“Config”，在“Configuration file symbol definitions:”中，将“ICALL_STACK0_ADDR”的值由“0xF000”改为“0x10000”，操作截图如下：

上述配置完成之后点击“OK”，然后重新编译“BLE Stack”。



2.OAD Target App(Image A) project的配置

先打开IAR开发工具，然后将

“C:\ti\simplelink\ble_cc26xx_2_01_00_44423\Projects\ble\OADTarget\CC26xx\IAR”

目录下的“OADTarget.eww”拖到IAR的左侧工作区，打开OADTarget工程，切换到“CC2640App”工程配置，操作截图如下：

在左侧工作区工程名“CC2640App-FlashROM”上点击鼠标右键，然后在下拉菜单中选择“Options...”，弹出工程配置对话框。

（1）选择“C/C++ Compiler”---->“Preprocessor”，在下面的“Defined symbols:”修改如下值：

ICALL_STACK0_ADDR=0x10000

OAD_IMG_B_AREA=10



操作截图如下：

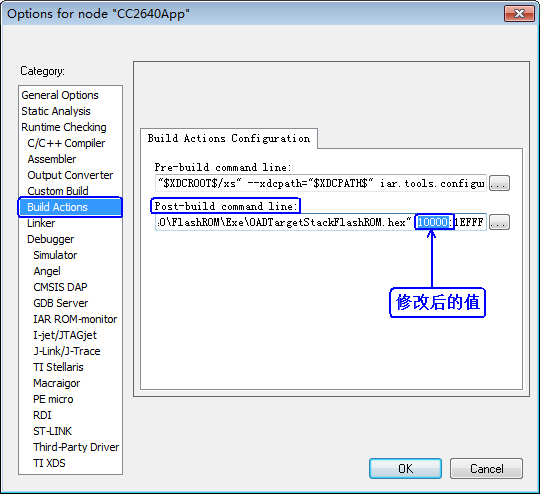

然后，选择“Build Actions”，修改“Post-build command line:”下方命令中最后的地址：

:F000:1EFFF

改为：

:10000:1EFFF



操作截图如下：

3.Application(Image B) project

承接之前的博文，我们依然用“Heart Rate”工程为例，用IAR打开该工程。在左侧工作区工程名“CC2640App-FlashOnly_OAD_ImgB”上点击鼠标右键，在下拉菜单中选择“Options...”，然后进行如下配置：

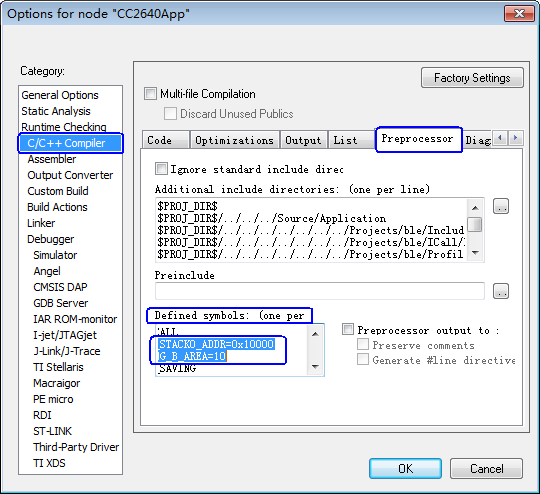

（1）选择“C/C++ Compiler”---->“Preprocessor”，在下面的“Defined symbols:”修改如下值：

ICALL_STACK0_ADDR=0x10000

OAD_IMG_B_AREA=10



操作截图如下：

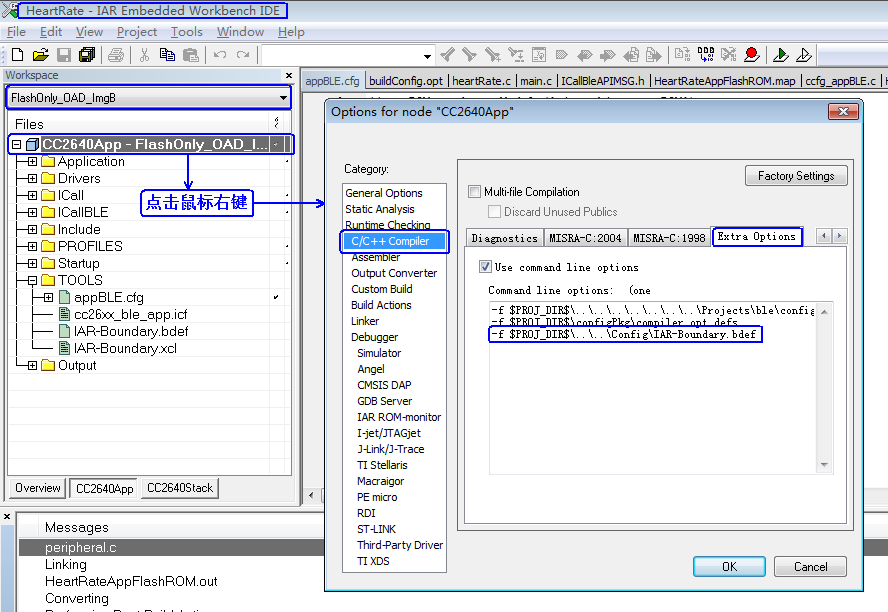

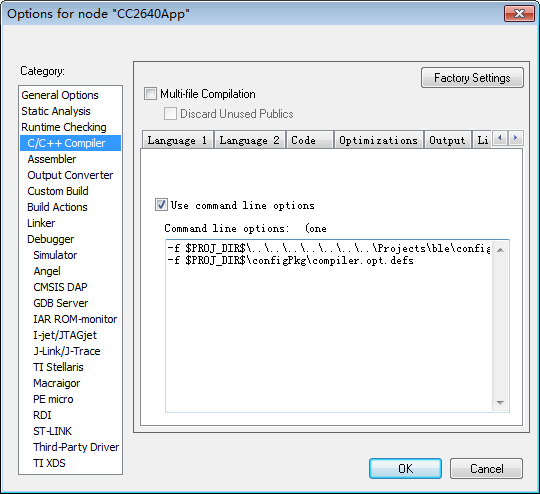

选择“C/C++ Compiler”---->“Extra Options”，操作截图显示如下：

将上图中框中的“-f $PROJ_DIR$\..\..\Config\IAR-Boundary.bdef”删掉。删掉之后的截图如下：

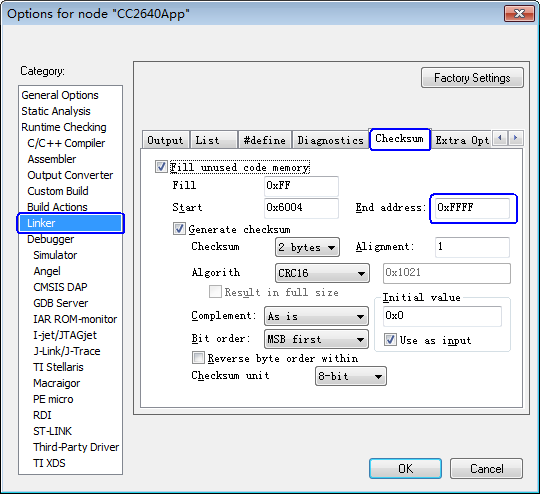

（2）选择“Linker”---->“Checksum”，修改“End address” 由原来的“0xEFFF”改为“0xFFFF”，操作截图如下：

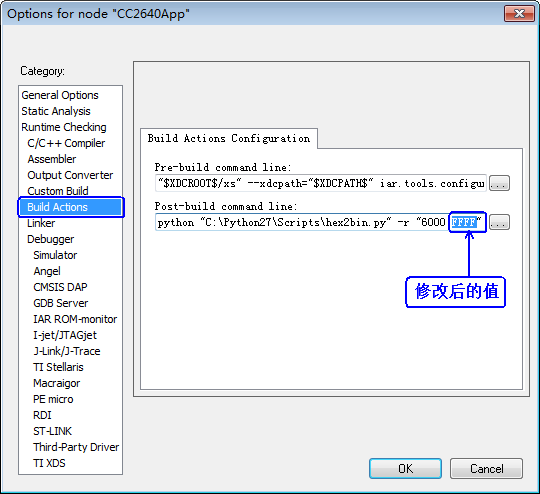

（3）选择“Build Actions”，修改“Post-build command line:”下方命令中的

"6000:EFFF"

改为

"6000:FFFF"



操作截图如下：

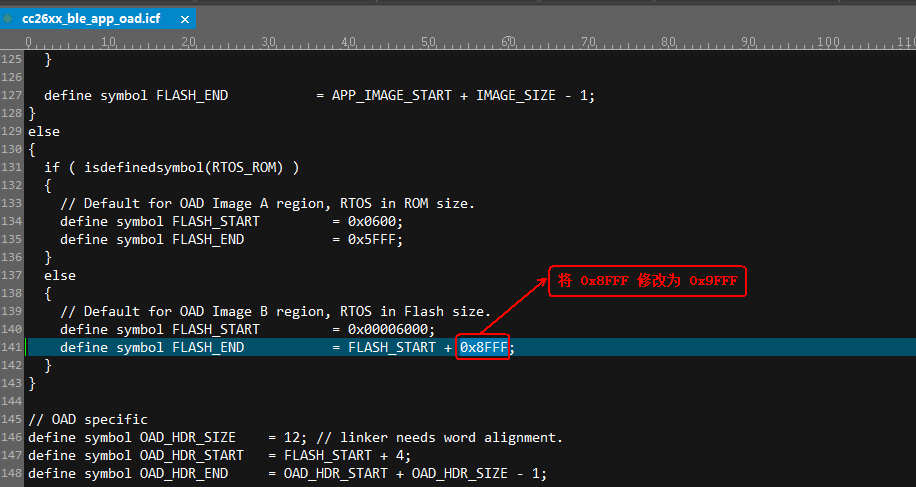

（4）修改编译链接的配置文件“cc26xx_ble_app_oad.icf”，修改下面截图中相应地方：

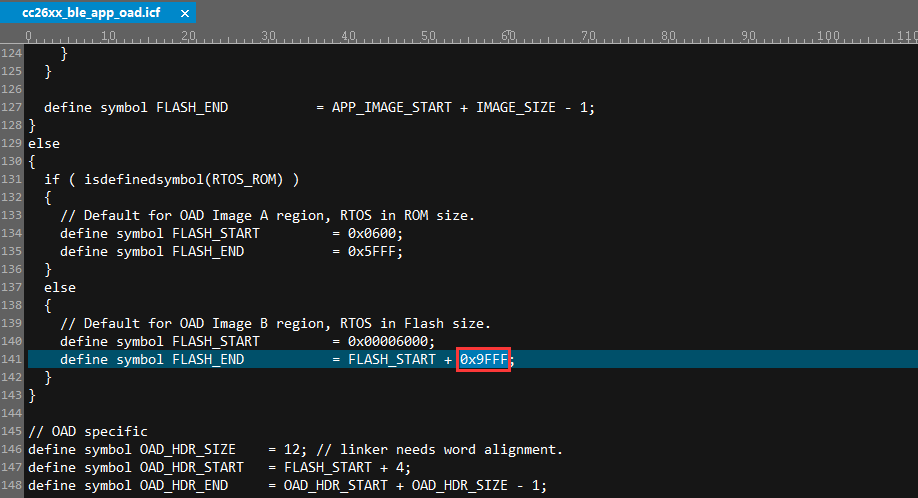

将上述截图中的“0x8FFF”修改为“0x9FFF”，修改之后的截图如下：

上述步骤都执行完之后，重新编译，即可生成我们需要的扩展到40KB的ImageB的bin文件。
