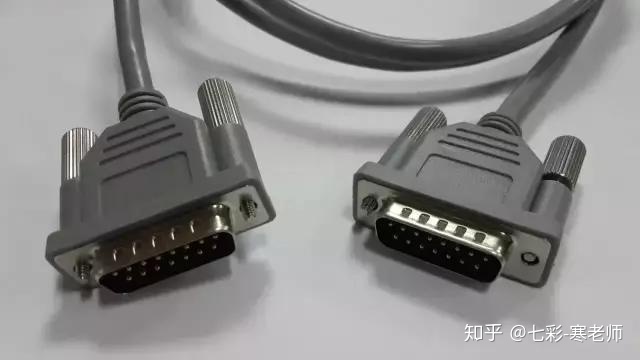

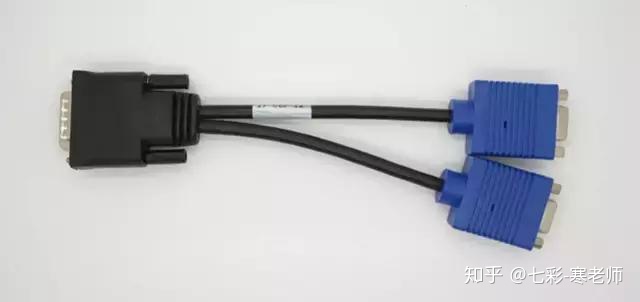

最近做的多媒体功能插座，含有VGA、HDMI、网口、音频输入等接口，由于穿线时没有穿成品线缆，VGA和HDMI接头需要焊接，那么怎么焊接呢？

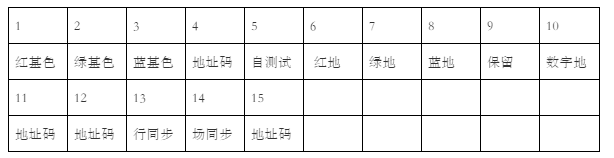

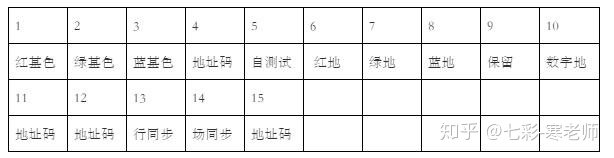

VGA接口15根针，其对应接口定义如下，其下图：

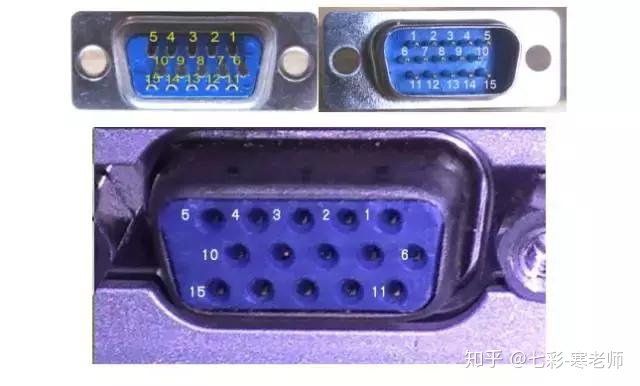

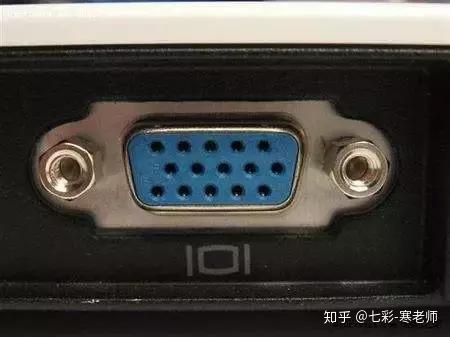

一般在VGA接头上，会1，5，6，10，11，15等标明每个接口编号。如果没有，如上图所示编号如下图：

注意，公母头焊接时，须注意将方向平行反过来焊接。

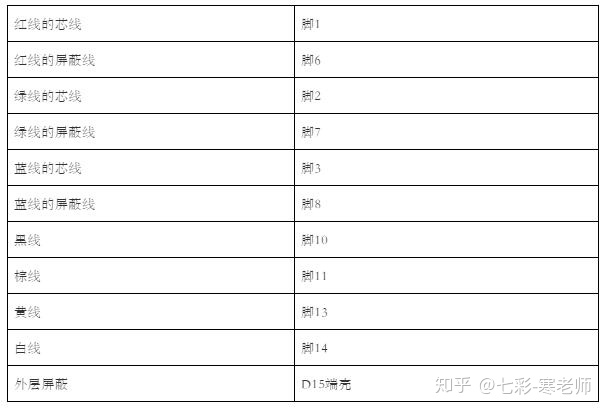

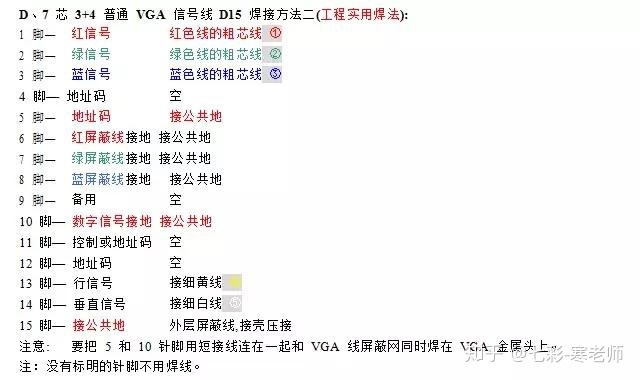

普通VGA线焊接方法如下（D15焊接法）：

如果上表中存在没有标出的接口和线，一律留空，仅焊接以上标出接口和线色。还有一种非常适用的焊接方法：最简原则是保留基本引脚，保证能传输红绿蓝三基色信号和行场同步信号，就是6、7、8脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上； 1 、 2 、 3 脚接红、绿、蓝的芯线；13 接黄线；14 接白线；外层屏蔽接到 D15 端壳。

2、VGA 常见线规

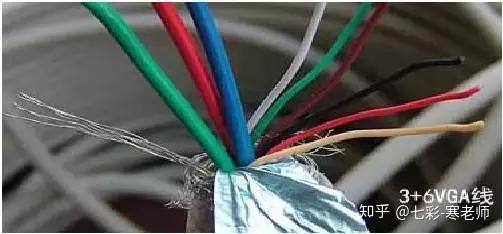

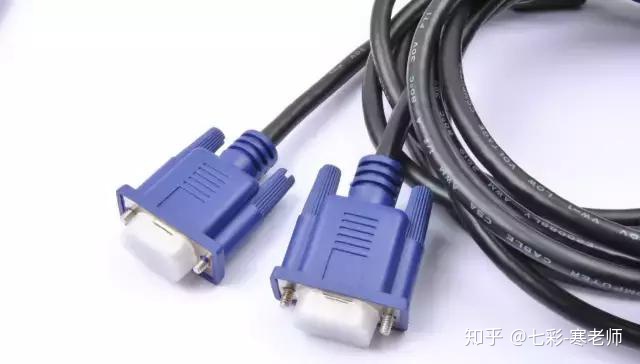

VGA 线分“3+2，3+4，3+6，3+8”等多种规格，“3”表示三根同轴线（粗）：红色、绿色、蓝色，“6”指六根绝缘导线（细）：棕色、橙色、黑色、白色、黄色、灰色（或红色、绿色、黑色、白色、黄色、灰色）等。

“3+2 接法”纯平显示器适用，不适用大屏液晶、电视和投影；

“3+4 接法”多数液晶适用，但不适合定位屏幕数据的类型液晶等显示设备，不适用投影；

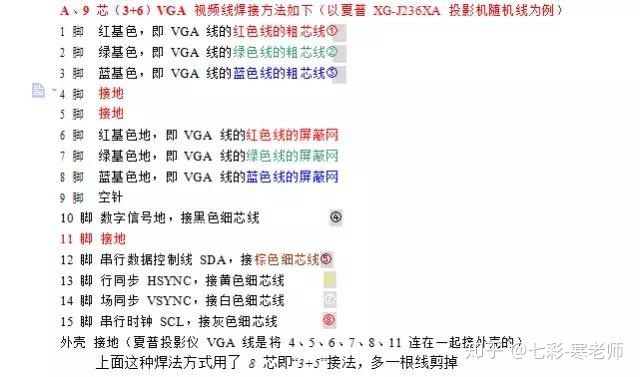

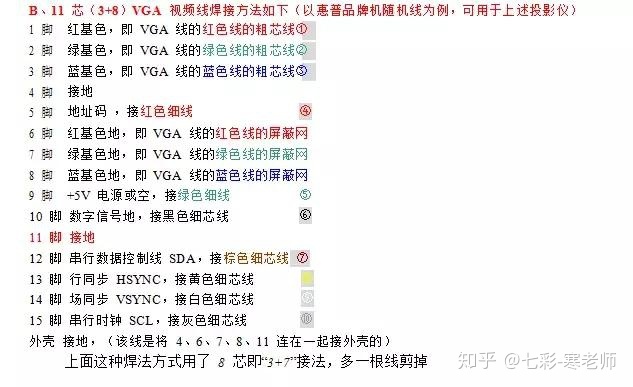

“3+6 接法”适用绝大多数显示设备，适用投影。

注意:

要把 5 和 10 针脚用短接线连在一起和 VGA 线屏蔽网同时焊在 VGA 金属头上。

注：没有标明的针脚不用焊线。

E、5 芯 3+2VGA 线简易焊接方法（用于老型号机器上）：

就是在D15 两端的 5-10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上；1 、 2 、 3 脚分别接红、绿、蓝的粗芯线；13 脚 接黄线；14 脚接白线；外层屏蔽压接到 D15 端壳。

相信大家遇到过这种问题，有时候一台显示器要挂在墙上，但是VGA线没那么长，又不想去买，VGA线不够长时可用网线代替吗？

这里我给大家详细介绍下，用网线做VGA的步骤。

15针VGA各针脚的定义：

按照VGA接头（15HD）的标准，共各引脚的定义如下：（PIN表示“脚”的意思）

1PIN ——Red——模拟信号的“红”

2PIN ——Green——模拟信号的“绿”

3PIN ——Blue——模拟信号的“蓝”

4PIN ——ID Bit

5PIN ——N/C

6PIN ——R.GND——模拟信号的“红”的接地端

7PIN ——G.GND——模拟信号的“绿”的接地端

8PIN ——B.GND ——模拟信号的“蓝”的接地端

9PIN ——No.Pin 、（备用）

10PIN——GND ——数子信号的的接地端

11PIN——ID Bit——屏幕与主机之间的控制或地址码

12PIN——ID Bit ——屏幕与主机之间的控制或地址码（用于一个主机多个显示屏）

13PIN——H Sync—— 数字的水平行场信号

14PIN——V Sync ——数字的垂直行场信号

15PIN——N/C——接地端

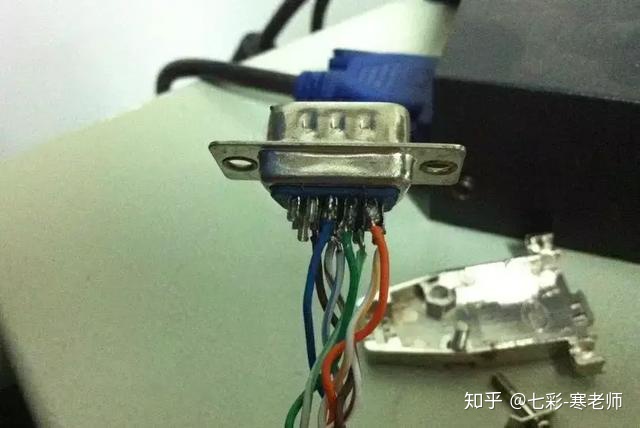

首先要剥开网线外皮，整理好8条线芯，给8条线芯剥开一厘米的绝缘批皮。接下来就是焊接了，对照下面的连接图将网线和VGA头焊接好。

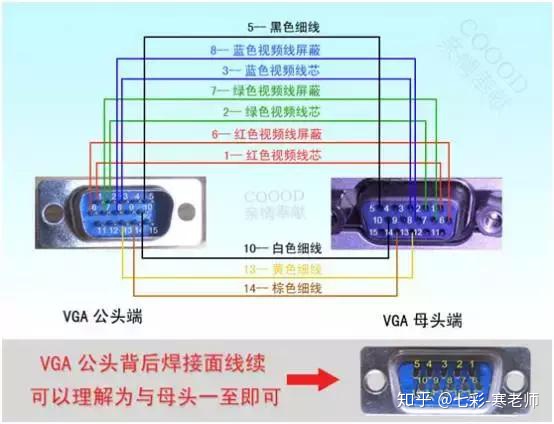

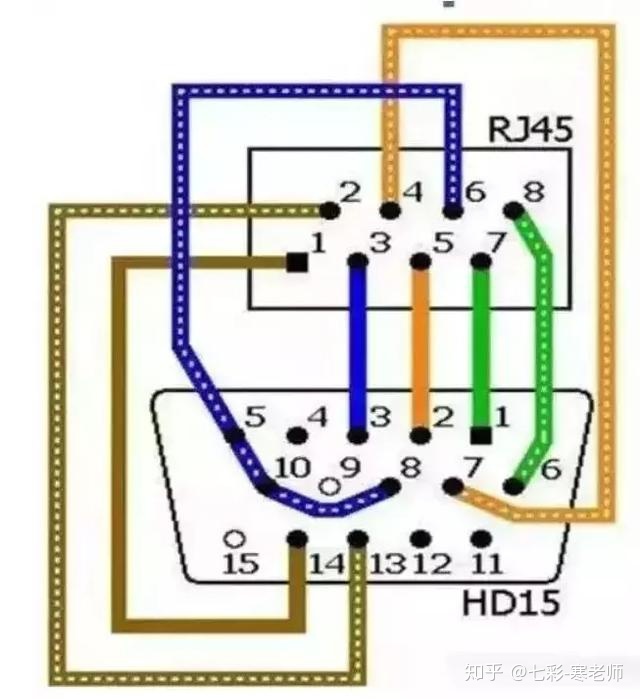

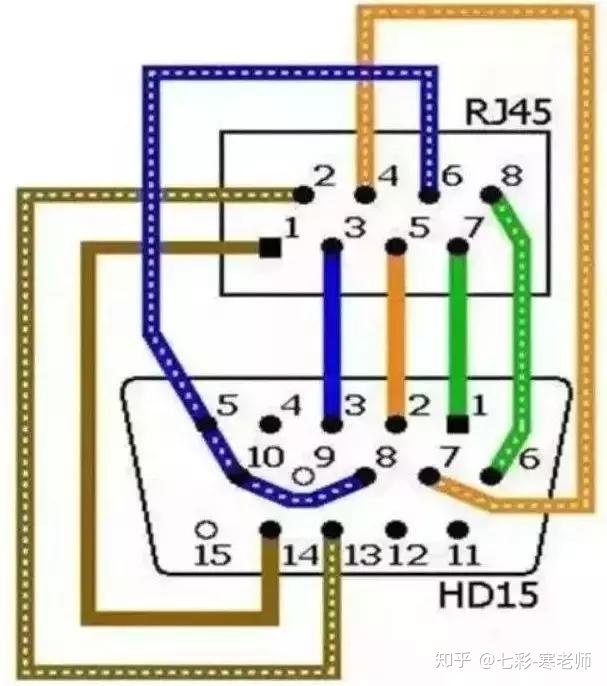

焊接图示（用网线中的8芯焊接）：
