流程图只是步骤的图形表示。它按顺序显示步骤，并广泛用于表示算法，工作流或流程。通常，流程图将步骤显示为各种类型的框，并通过将其与箭头连接来显示其顺序。
什么是流程图？
流程图是步骤的图形表示。它起源于计算机科学，是一种表示算法和编程逻辑的工具，但已扩展到可用于所有其他类型的过程。如今，流程图在显示信息和辅助推理中起着极其重要的作用。它们帮助我们可视化复杂的过程，或明确问题和任务的结构。流程图也可用于定义要实施的过程或项目。
流程图符号
不同的流程图形状具有不同的常规含义。一些更常见的形状的含义如下：
Terminator
终止符表示系统的起点或终点。
处理
框表示某些特定操作。
文件
这表示打印输出，例如文档或报告。
判断
菱形代表决策点或分支点。从菱形出来的线表示不同的可能情况，导致不同的子过程。
数据
它代表进入或离开系统的信息。输入的内容可能是来自客户的订单。输出可以是要交付的产品。
页面参考
该符号内部将包含一个字母。它指示流程在同一页上其他位置的包含相同字母的匹配符号上继续进行。
页外参考
该符号内部将包含一个字母。它指示流程在不同页面上其他位置的包含相同字母的匹配符号上继续进行。
延迟或瓶颈
标识延迟或瓶颈。
流
线表示流程的顺序和方向。
什么时候绘制流程图？
使用流程图有很多好处：
它有助于弄清复杂的过程。
它确定了不会为内部或外部客户增加价值的步骤，包括延迟；不必要的存储和运输；不必要的工作，重复和增加的费用；沟通失灵。
它可以帮助团队成员对流程有一个共同的理解，并利用这些知识来收集数据，识别问题，集中讨论并识别资源。
它是设计新流程的基础。
流程图示例
这是几个流程图示例。了解如何实际应用流程图。

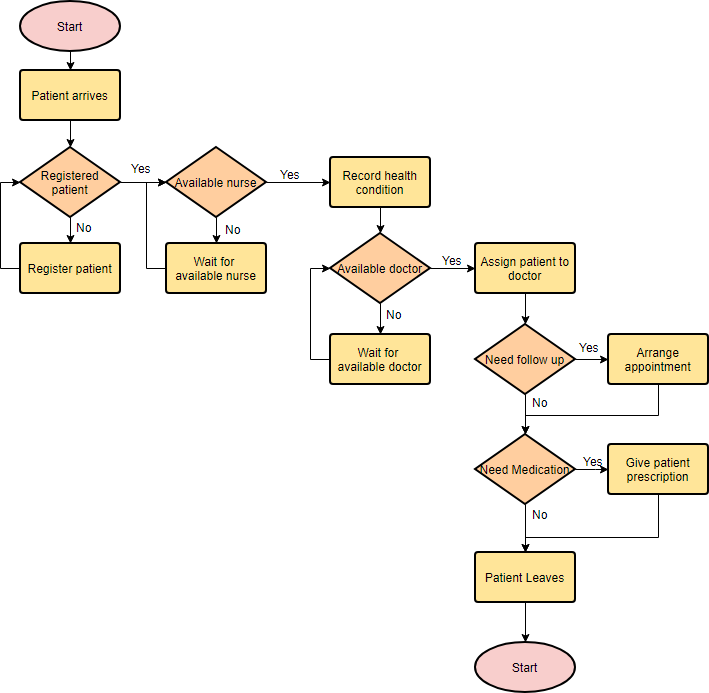

流程图示例–医疗服务
这是医院流程图示例，显示了如何处理临床病例。此流程图在表示替代流中大量使用了决策形状。

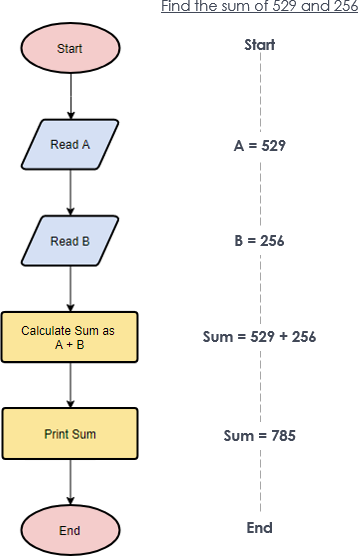

流程图示例–简单算法
流程图也可以用于可视化算法，而不管其复杂性如何。这是一个示例，显示了如何在显示简单的求和过程中使用流程图。

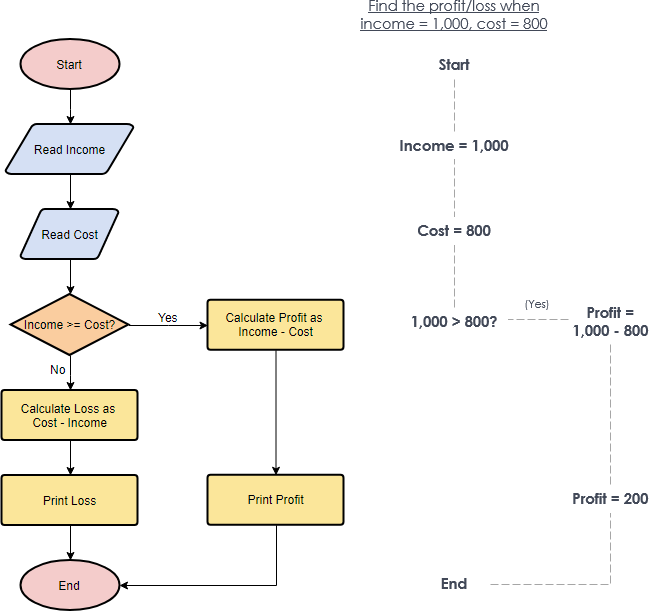

流程图示例–计算损益
下面的流程图示例显示了如何计算损益。
在Visual Paradigm中创建流程图
让我们看看如何在Visual Paradigm中绘制流程图。我们将在这里使用一个非常简单的流程图示例。完成本教程后，您可以扩展示例。
1.从主菜单中选择“图>新建”。

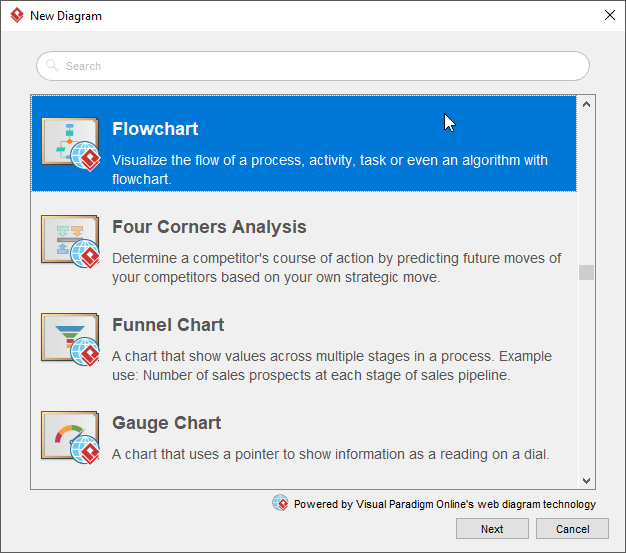

2.在“新建图”窗口中，选择“流程图”，然后单击“下一步”。

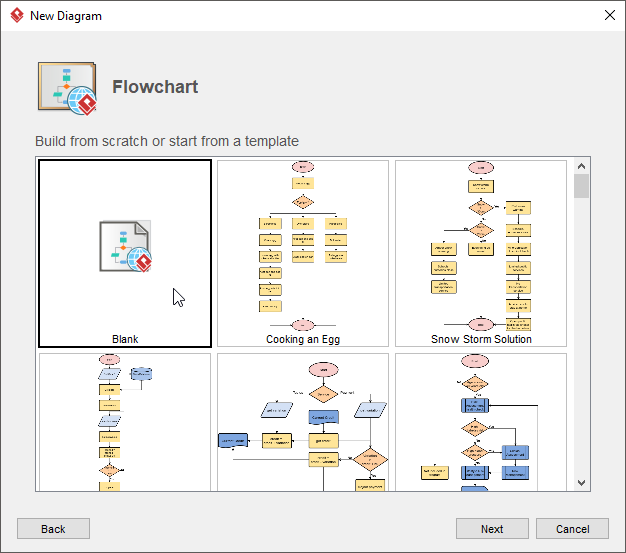

3.您可以从空白图表开始，也可以从提供的流程图模板或流程图示例开始。让我们从一个空白图表开始。选择空白，然后单击下一步。
4.输入流程图的名称，然后单击“确定”。

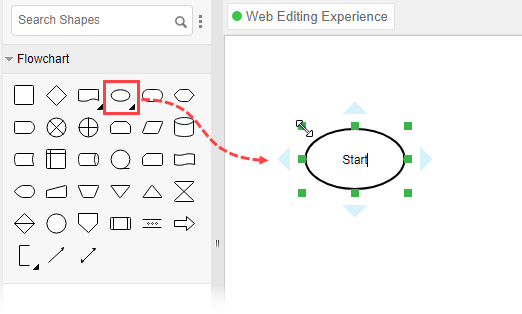

5.让我们从创建开始符号开始。将“开始”形状从图工具栏拖放到图上。将其命名为Start。

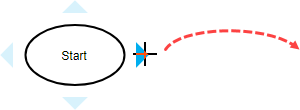

6.创建下一个形状。将鼠标指针移到起始形状上。按下右侧的三角手柄并将其拖出。

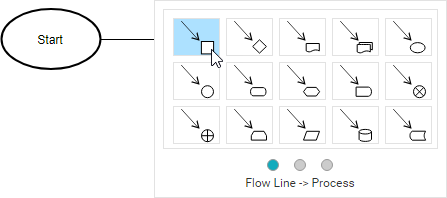

7.释放鼠标按钮。从资源目录中选择Flow Line> Process。
8.输入将商品添加到购物车作为流程名称。
9.遵循相同的步骤创建另外两个流程：“结帐购物车”和“结算付款”。

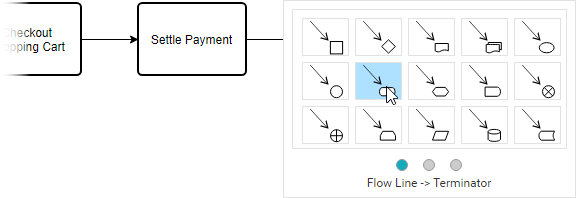

10.通过创建终结器来结束流程。
您的图应如下所示：

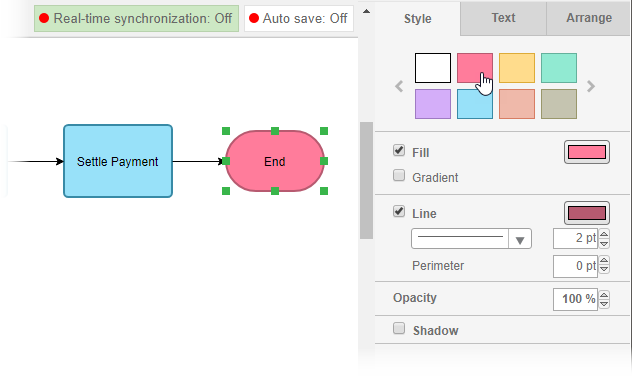

11.为形状上色。从主菜单中选择“图”>“格式面板”。在图上选择一个形状，然后通过“格式面板”中的“样式”设置单击更新其颜色。 这是最终流程图：
