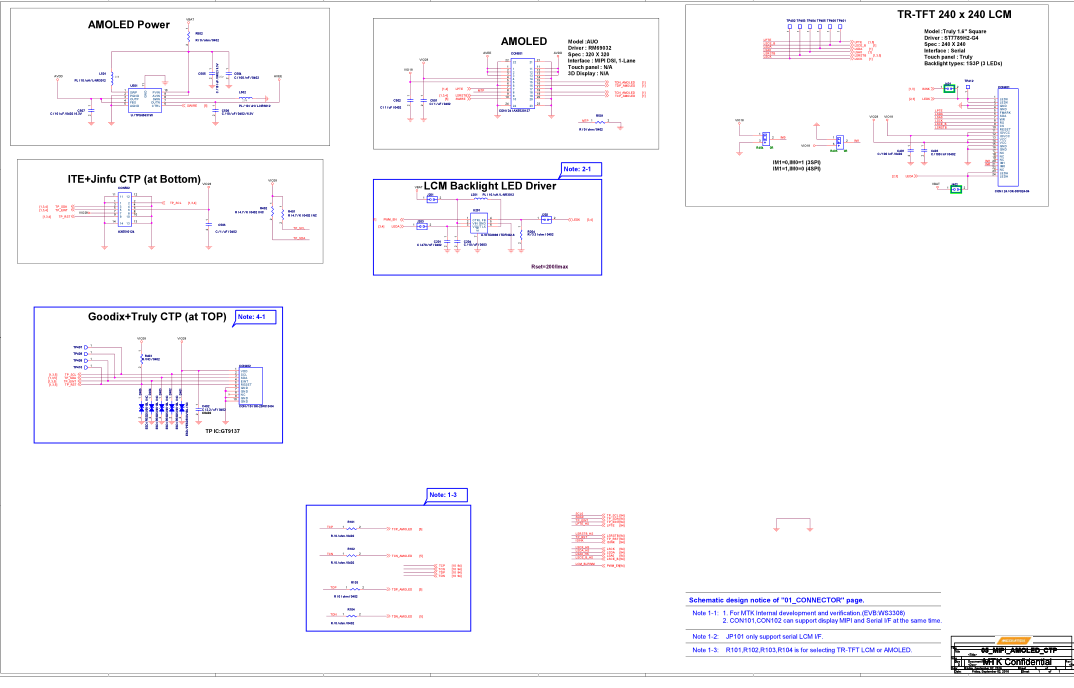

MT523芯片技术资料大全，MT523数据表原理图下载
MT2523的资料有很多，关于硬件资料、驱动开发、智能手机平台datasheet规格书和抗阻匹配文件等都在闯客网技术论坛可以免费下载，然后随便整理了一点，可能不太齐全，不要怪小编，小编给方式你获取，更多资料可以加群获取：813238832
资料链接：https://bbs.usoftchina.com/
MT2523系统芯片(MT2523D/MT2523G)采用高度整合的封装系统，搭载一个微型控制器单元、低功耗GNSS (MT2523G)、双模蓝牙功能和电源管理单元
功能：处理器：Cortex-M4 内存：4 MB + 160 KB SRAM 和 4 MB 微控制器单元：ARM Cortex-M4F MCU 双模蓝牙： 蓝牙 2.1 + EDR和蓝牙 4.2 低功耗（LE） 连通性：UART, I2C, SPI, I2S, PWM, SDIO, MSDC, USB, PCMIF, ADC，双数字麦克风 显示 ：MIPI-DSI 和串行接口，VGA(320 x 320) 定位：支持多个卫星系统，包含GPS/GLONASS/伽利略/北斗和辅助全球定位系统（A-GPS）。
描述
MT2523 HDK使用传感器、蓝牙技术实现应用程序开发、原型化和评估；蓝牙低能量，GNSS，音频（语音，耳机和扬声器），MIPI，串行，相机串行接口，键盘，电池管理，Micro SD和EMC便携式存储支持和高速USB 2。LIKIT 2523 HDK也有内置天线，能够接收蓝牙（兼容多达4个和更高版本），以及全球导航卫星系统（GPS，GLNASS和BeiDou）信号。此外，USB到串行线调试（SWD）转换器和JTAG特点提供了方便的开发和调试。
全球导航卫星系统的布局指南
MT2523 HDK支持GNSS连接性。本节提供GNSS布局路由的详细信息。全球导航卫星系统射频前端负责接收导航信号。TCXO应远离热源放置以避免热冲击。LDO为GNSS模块的运行提供稳定的电源。RTC使温暖启动GNSS模块以加快卫星捕获速度。
射频跟踪路由指南
对于RF路径路由，路径长度应尽可能短，以减少RF信号损失。射频跟踪也应考虑在50Ω阻抗下仅控制容限为10%，以及这些阻抗迹线。需要地面跟踪，以避免噪音的影响。保持主动GNSS天线远离干扰尽可能来源。布局部分如图7所示，基于布局指南。应用以下内容
天线布局和参考路由设计指南。
1）将PCB天线放置在PCB的中间边缘上。
2）确保没有信号通过PCB的所有层上的天线元件布线。
3）天线需要对PCB的所有层进行接地间隙。确保地面在内部清除层也是如此。
4）确保有规定为天线放置匹配部件。这些需要调整。一旦完全组装好板，最佳回波损耗。任何塑料或套管也应该安装。当调谐天线时，这会影响阻抗。
5）确保天线阻抗为50μm，因为该装置仅额定工作在50°系统中。
