BPMN允许我们以清晰和一致的方式捕获和记录组织的业务流程，从而确保相关的涉众，例如流程所有者和业务用户参与到流程中。因此，团队可以更有效地响应流程中确定的任何问题。BPMN提供了全面而丰富的表示法，这些表示法很容易被技术和非技术涉众理解。

以下是BPMN提供的好处:

• 一个由OMG联盟(一个非盈利的行业组织)开发的行业标准
• 通过业务流程图为业务提供定义和理解其过程的能力
• 提供一个容易被所有业务涉众理解的标准符号
• 弥补业务流程设计和实现之间经常出现的沟通鸿沟
• 简单易学，但功能强大，足以描述业务流程的潜在复杂性
• 供应商中立与广泛的工具支持

本文分为四个部分，旨在介绍业务流程模型和符号(BPMN)。将描述BPMN符号的基础——即组成符号的图形对象的类型，以及它们作为业务流程图的一部分如何一起工作。它还演示了如何使用可视化范例创建和绘制BPMN图。

基本构造

BPMN元素有五个基本类别。它们中的每一个都代表了业务流程的一个独特方面。

泳道

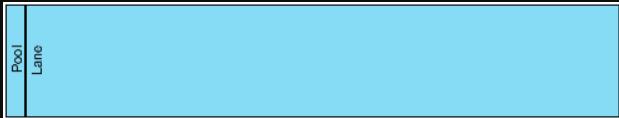

泳道是表示流程参与者的图形化容器。游泳池和泳道是两种泳道，我们将在本教程的第二部分详细讨论它们。

流元素

流元素是相互连接以形成业务工作流的元素。流元素是定义流程行为的主要元素。有三种流元素:事件、活动和网关。我们将在本教程的第三部分中讨论它们。

连接对象

流对象不是孤立的，而是为了形成流而连接的。连接流对象的连接器称为连接对象。有四种类型的连接对象:序列流、消息流、关联和数据关联。我们将在本教程的第三部分中讨论它们。

数据

数据主要是在执行业务流程时需要或产生的信息。数据有四种:数据对象、数据输入、数据输出和数据存储。我们将在本教程的第四部分讨论它们。

工件

构件提供关于业务流程的附加信息。我们将在本教程的第四部分讨论两种工件，组和文本注释。

介绍BPMN的其他部分

• 第二部分-泳道
• 第三部分-流程和连接对象
• 第四部分—数据和工件

本教程的读者也可以阅读

• 什么是数据流程图(DFD)?如何绘制DFD?
• 如何编写有效的用例?
• 数据流程图:实例-订餐系统
• 如何使用ERD对关系数据库设计建模?
• 如何开发现有的和将来的业务流程?
