Dubbo 服务注册机制

Dubbo所支持的注册中心

1. Multicast

   组网广播，只可以在局域网内使用，一般只是作为测试

2. Zookeeper (常用)

   是Apache Hadoop 的子项目，是一个树形的目录服务

3. Redis

4. Simple

5. 基于Dubbo 的服务实现(SimpleRegistryService)，不支持集群

Redis注册中心

• 数据结构：如何存储服务的注册与订阅关系
• 状态更新：当服务状态改变，如何及时更新

数据结构：

redis 注册中心使用Map存储服务发布，订阅等信息：

key:mapkey:valuekey:value...

发布订阅：

/dubbo/{serviceName}/providers{providerUrl1}:{periodTimestamp}{providerUrl2}:{periodTimestamp}...

订阅服务：

/dubbo/{serviceName}/consumers{consumerUrl1}:{periodTimestamp}{consumerUrl2}:{periodTimestamp}...

有效期：

这个value值（periodTimestamp）是一种有效期：

provider和consumer发给redis的数据会有一个当前时间+30秒的时间戳作为有效期。要是provider活consumer还“活着”，就会不断“续命”，每次都是+3# Dubbo 服务注册机制

Dubbo所支持的注册中心

1. Multicast

   组网广播，只可以在局域网内使用，一般只是作为测试

2. Zookeeper (常用)

   是Apache Hadoop 的子项目，是一个树形的目录服务

3. Redis

4. Simple

5. 基于Dubbo 的服务实现(SimpleRegistryService)，不支持集群

Redis注册中心

• 数据结构：如何存储服务的注册与订阅关系
• 状态更新：当服务状态改变，如何及时更新

数据结构：

redis 注册中心使用Map存储服务发布，订阅等信息：

key:mapkey:valuekey:value...

发布订阅：

/dubbo/{serviceName}/providers{providerUrl1}:{periodTimestamp}{providerUrl2}:{periodTimestamp}...

订阅服务：

/dubbo/{serviceName}/consumers{consumerUrl1}:{periodTimestamp}{consumerUrl2}:{periodTimestamp}...

有效期：

这个value值（periodTimestamp）是一种有效期：

provider和consumer发给redis的数据会有一个当前时间+30秒的时间戳作为有效期。要是provider活consumer还“活着”，就会不断“续命”，每次都是+30秒。

相关源码：

在RedisRegistry这个类中的有个线程专门来干这个活expireExecutor

ScheduledExecutorService expireExecutor = Executors.newScheduledThreadPool(1, new NamedThreadFactory("DubboRegistryExpireTimer", true));

this.expirePeriod = url.getParameter(SESSION_TIMEOUT_KEY, DEFAULT_SESSION_TIMEOUT); //默认是60s
this.expireFuture = expireExecutor.scheduleWithFixedDelay(() -> {try {deferExpired(); // Extend the expiration time} catch (Throwable t) { // Defensive fault tolerancelogger.error("Unexpected exception occur at defer expire time, cause: " + t.getMessage(), t);}
}, expirePeriod / 2, expirePeriod / 2, TimeUnit.MILLISECONDS); //定时每30执行一次

DEFAULT_SESSION_TIMEOUT = 60 * 1000;
可以看到有效周期默认是60s, 但是dubbo会给自动在有效期的二分之一的时间就发送一次“续命”

if (jedis.hset(key, url.toFullString(), String.valueOf(System.currentTimeMillis() + expirePeriod)) == 1) {jedis.publish(key, REGISTER);
}

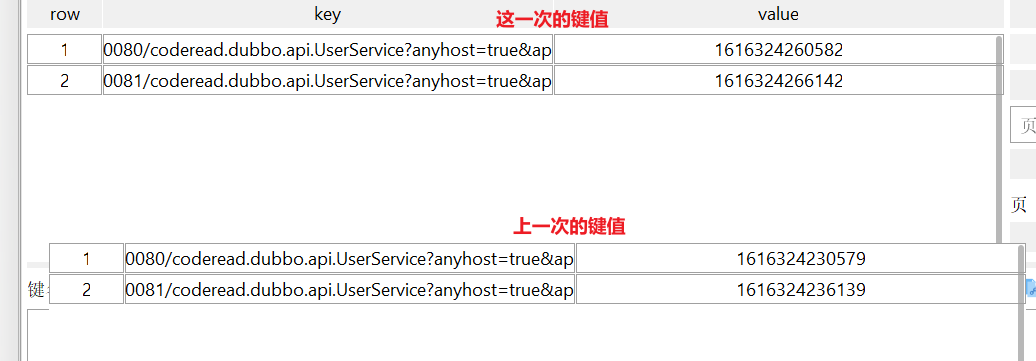

奇怪？不应该是value不应该是+30s吗？

是的，没错。但是你想想每次都是30s执行一次，每次加60s，是不是距离上次的推送的value差值就是30s呢。确实优点绕，但是还是给聪明的我发现了。

发布订阅的流程

Consumer

事件:类似topic

相关代码:

1. RedisRegistry中的doRegister方法注册接口消费者信息;

   • 创建hash表:

     key (接口的url/dubbo/接口名/consumers):

     ​ value(完整的urldubbo://ip:端口名?参数): expire(有效期expire);

   • 推送消息"register"字符串

2. doSubscribe方法创建了Notifier线程来调用redis的subscribe方法来阻塞监听事件

   jedis.psubscribe(new NotifySub(jedisPool), service); // blocking

3. 收到消息时,回调onMessage,调用doNotify进行接收消息

4. 停止注册消费者信息doUnregister

5. 停止订阅线程doUnsubscribe,redis注册可以不用处理,但是别的注册中心需要;然后进行destroy

Provider

相关代码:

1. RedisRegistry中的doRegister方法注册接口提供者信息:

   • 创建hash表:

     key (接口的url/dubbo/接口名/providers):

     ​ value(完整的urldubbo://ip:端口名?参数): expire(有效期expire);

   • 推送消息"register"字符串

   jedis.hset(key, value, expire);
   jedis.publish(key, REGISTER);


2. RedisRegistry中的doSubscribe中创建一个Notifier线程订阅上面创建的key

      if (first) {first = false;doNotify(jedis, service);resetSkip();}jedis.psubscribe(new NotifySub(jedisPool), service + PATH_SEPARATOR + ANY_VALUE); // blocking


   第一次的直接调用 doNotify
   以后的 doNotify都是在onMessage方法被调用来处理通知了

3. doUnregister

   jedis.hdel(key, value);
   jedis.publish(key, UNREGISTER);


4. doUnsubscribe

缺点:

每个服务接口都需要创建一个Notifier线程,因此服务接口数量庞大的时候就需要个更多的线程了.

---

未完：还差zookeeper注册中心分析，还要再把redis的分析再整理下0秒。

相关源码：

在RedisRegistry这个类中的有个线程专门来干这个活expireExecutor

ScheduledExecutorService expireExecutor = Executors.newScheduledThreadPool(1, new NamedThreadFactory("DubboRegistryExpireTimer", true));

this.expirePeriod = url.getParameter(SESSION_TIMEOUT_KEY, DEFAULT_SESSION_TIMEOUT); //默认是60s
this.expireFuture = expireExecutor.scheduleWithFixedDelay(() -> {try {deferExpired(); // Extend the expiration time} catch (Throwable t) { // Defensive fault tolerancelogger.error("Unexpected exception occur at defer expire time, cause: " + t.getMessage(), t);}
}, expirePeriod / 2, expirePeriod / 2, TimeUnit.MILLISECONDS); //定时每30执行一次

DEFAULT_SESSION_TIMEOUT = 60 * 1000;
可以看到有效周期默认是60s, 但是dubbo会给自动在有效期的二分之一的时间就发送一次“续命”

if (jedis.hset(key, url.toFullString(), String.valueOf(System.currentTimeMillis() + expirePeriod)) == 1) {jedis.publish(key, REGISTER);
}

奇怪？不应该是value不应该是+30s吗？

是的，没错。但是你想想每次都是30s执行一次，每次加60s，是不是距离上次的推送的value差值就是30s呢。确实优点绕，但是还是给聪明的我发现了。

发布订阅的流程

Consumer

事件:类似topic

相关代码:

1. RedisRegistry中的doRegister方法注册接口消费者信息;

   • 创建hash表:

     key (接口的url/dubbo/接口名/consumers):

     ​ value(完整的urldubbo://ip:端口名?参数): expire(有效期expire);

   • 推送消息"register"字符串

2. doSubscribe方法创建了Notifier线程来调用redis的subscribe方法来阻塞监听事件

   jedis.psubscribe(new NotifySub(jedisPool), service); // blocking


3. 收到消息时,回调onMessage,调用doNotify进行接收消息

4. 停止注册消费者信息doUnregister

5. 停止订阅线程doUnsubscribe,redis注册可以不用处理,但是别的注册中心需要;然后进行destroy

Provider

相关代码:

1. RedisRegistry中的doRegister方法注册接口提供者信息:

   • 创建hash表:

     key (接口的url/dubbo/接口名/providers):

     ​ value(完整的urldubbo://ip:端口名?参数): expire(有效期expire);

   • 推送消息"register"字符串

   jedis.hset(key, value, expire);
   jedis.publish(key, REGISTER);


2. RedisRegistry中的doSubscribe中创建一个Notifier线程订阅上面创建的key

      if (first) {first = false;doNotify(jedis, service);resetSkip();}jedis.psubscribe(new NotifySub(jedisPool), service + PATH_SEPARATOR + ANY_VALUE); // blocking


   第一次的直接调用 doNotify
   以后的 doNotify都是在onMessage方法被调用来处理通知了

3. doUnregister

   jedis.hdel(key, value);
   jedis.publish(key, UNREGISTER);


4. doUnsubscribe

缺点:

每个服务接口都需要创建一个Notifier线程,因此服务接口数量庞大的时候就需要个更多的线程了.

---

Zookeeper注册中心

数据结构：

在zookeeper每一个元素都是节点（znode）呈树形结构，每个znode由一个名称标识，用/路径符号标识。

znode的分类：

• 持久节点 - 当创建znode的客户端断开之后，该znode仍然存在

• 临时节点 - 客户端活跃时，znode有效；当客户端断开后，znode自动删除。所以临时节点不允许有子节点

• 顺序节点 - 即可使持久也可以是临时。

会话sessions

注:dubbo 采用的 客户端zkclient 和 curator

当客户端连接到zk,将建立会话并且给客户端分配个会话id.
客户端在特定时间间隔发送心跳保持会话.当会话超时,就判定客户端挂掉,并删除其创建的临时节点

监视watches

客户端向某一个znode设置watches.当znode数据变更了,watches会发送给客户端.这里的watches和redis的sub不同,它不是阻塞的.
但是watches是一次的,通知过一次就没了,还想监听就需要再次wathes.
当连接会话过期时，客户端将与服务器断开连接，相关的watches也将被删除。

流程说明：

Consumer:

服务消费者启动时: 订阅 /dubbo/com.foo.BarService/providers 目录下的提供者 URL 地址。并向 /dubbo/com.foo.BarService/consumers 目录下写入自己的 URL 地址

Provider:

服务提供者启动时: 向 /dubbo/com.foo.BarService/providers 目录下写入自己的 URL 地址

zookeeper的流程相比redis就简单很多了.

相关源码:

相关类是ZookeeperRegistry.

流程和redis的流程一样:

doRegister

doSubscribe

doUnregister

doUnsubscribe

Zookeeper比Redis好的地方:

1. Zookeeper不会产生"脏数据",Redis当客户端宕机（进程被kill）会导致数据一直在Redis上
2. 监听到/dubbo/service/provider的数据,redis都要进行一次大遍历：遍历接口Map看是哪个consumer或provider的消息
3. Redis会产生大量的阻塞线程
