功率放大器一般最多有三种连接方式

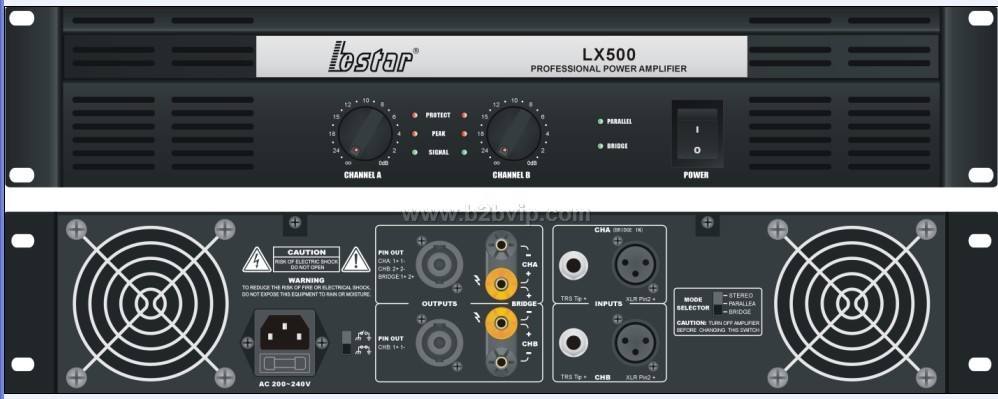

见图中最右侧拨码开关可知，包含立体声STEREO、PARALLEL、BRIDGE三种模式，这三种模式的区别

stereo是立体声输入（就是一根线一个通道：左声道给A，右声道给B）。

parallel是单声道输入（就是接一根线两个通道同时响）。

bridge桥接只插一根信号线（只接A-B通道的正极功率增大一倍）。

区别一：

从立体声模式（stereo）：

将功率放大器左右声道的输出红和黑接线分别与左右音箱的红和黑接线柱连接，分别从功率放大器的左右声道输入接口输人音频信号，用功率放大器左右声道电位器分别控制左右声道音箱音量。

区别二：

从桥接单声道模式（bridge）：

将功率放大器的只有两个输出红接线柱与音箱连接（黑色不接）但在桥接模式中，功放的输出阻抗增加一倍，功率增加3倍多不到4倍（理论值是4倍）。

 接线方法如下图所示



优点是：输入与输出都是平衡式，功率增大。

缺点：输出阻抗增加。功放桥接多用于需要大功率的低音音箱。

区别三：

并联单声道模式（parallel）：

在这种模式下，功放的输出阻抗减少1倍，功率增加1倍。现在的低阻大功率音箱大多采用此种接法。功率放大器不同的品牌接法各有差异。

并联单声道模式（parallel）功率放大器的两个输出红接线柱用路线连接，然后将一个红端和一个黑端作为输出端子与音箱连接，从功率放大器的左声道输入接口输入音频信号，右声道接口空着不接，用功放的左声道电位器控制音箱的音量
