摘要：学习嵌入式开发板STM32之前，我们先来回顾学习一下proteus软件的仿真设计以及C51单片机LED点亮。
关键字：Proteus 8，C51单片机

前提知识：掌握一定的C语言编译知识，和C51单片机的基础知识。
这里我主要做的是C52的库以及程序设计，C52对于C51做了简单的升级，但编程是两个可以互相用代码的。

一、点亮LED的程序编译

1.打开Keil uVision 4新建一个工程

2.在Atmel下寻找AT89C52芯片并点击"OK"

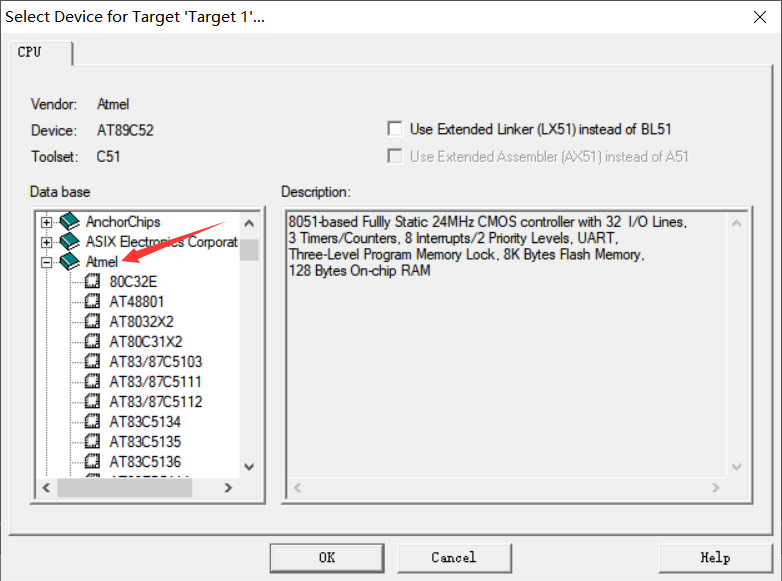

①展开Atmel

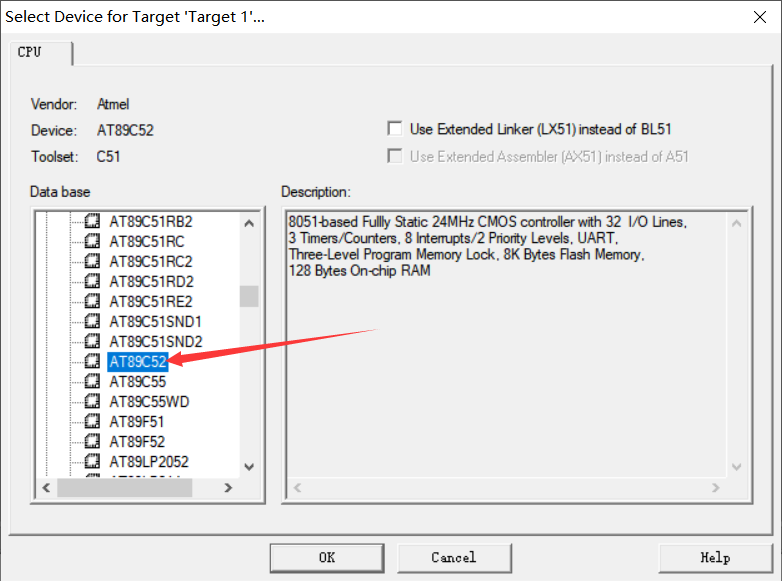

②选择AT89C52

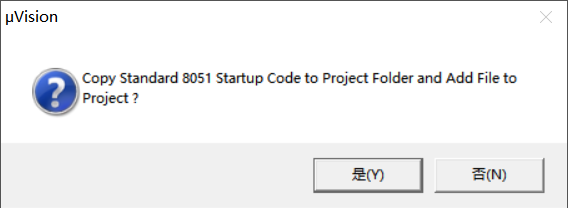

该提醒翻译结果为：是否将标准8051启动代码复制到项目并将文件添加到项目中，此次项目可以不添加8051启动代码，所以这里我选择了"否"。

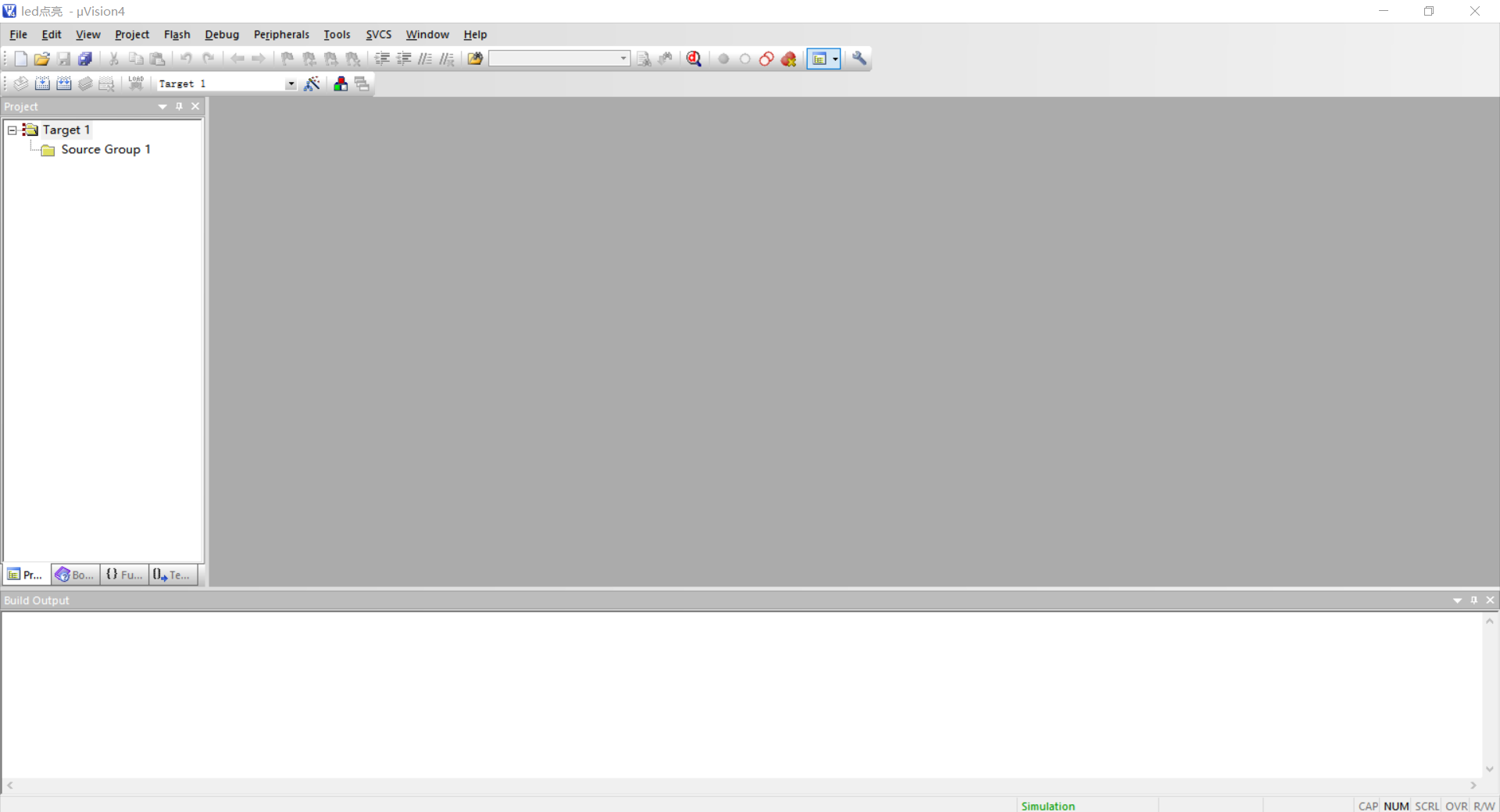

③正常打开界面

3.新建文本进行C语言程序编译

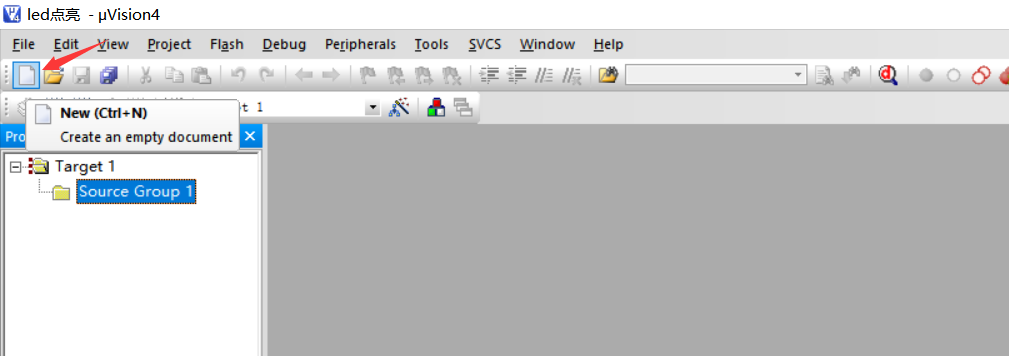

① 新建文本

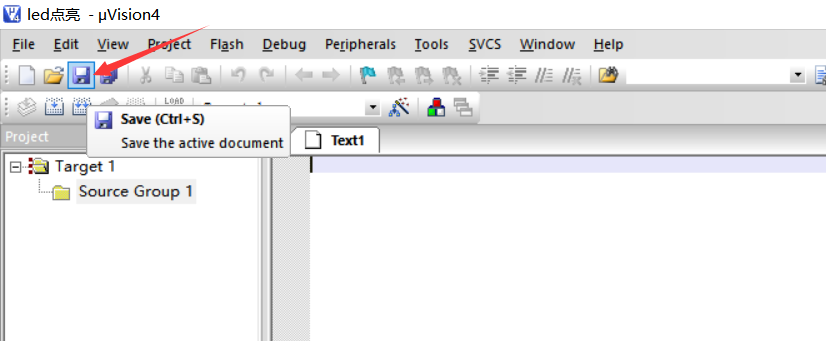

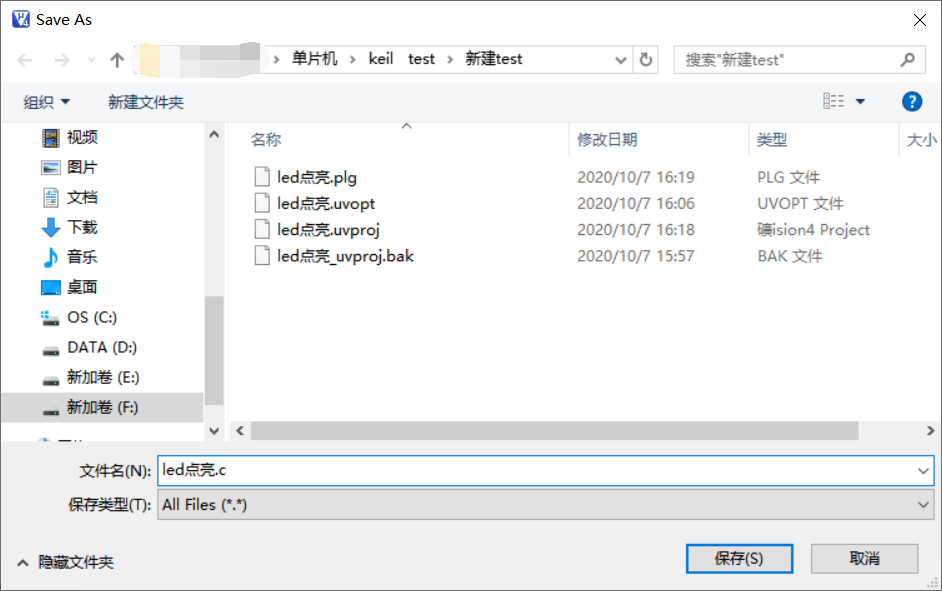

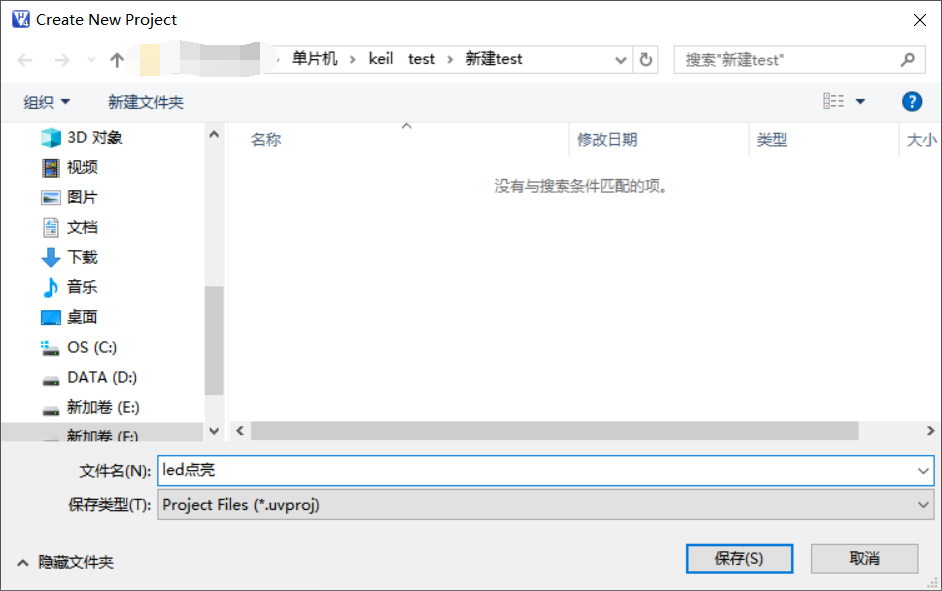

② 我们先点击保存对该文本进行命名，由于是C语言所以该文本命名格式为"led点亮.c" ，并点击"保存"。

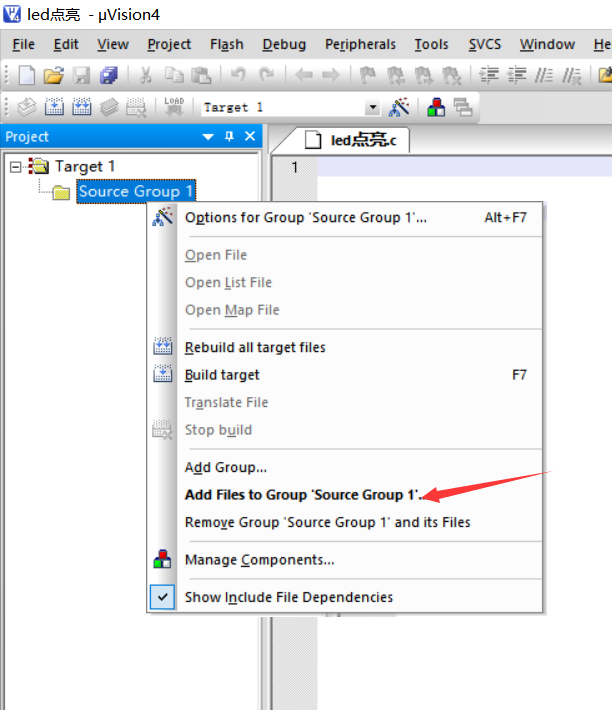

③ 由于新建文本与工程并没有连接，所以下来对工程Source Group 1进行添加文件

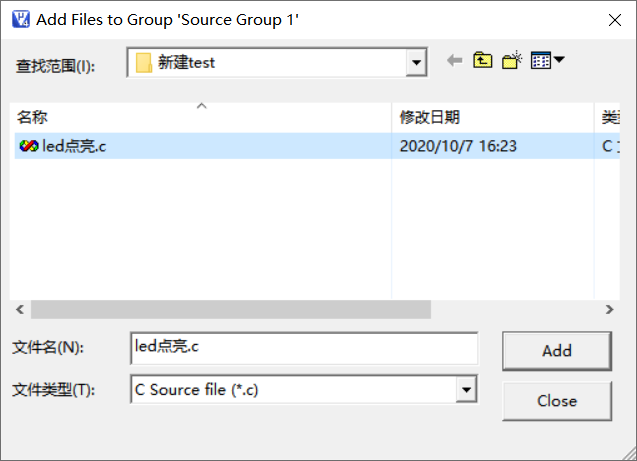

在此目录下会自动出现刚才保存的文本，即"led点亮.c"文件，并点击"Add"。

④ LED点亮程序编译

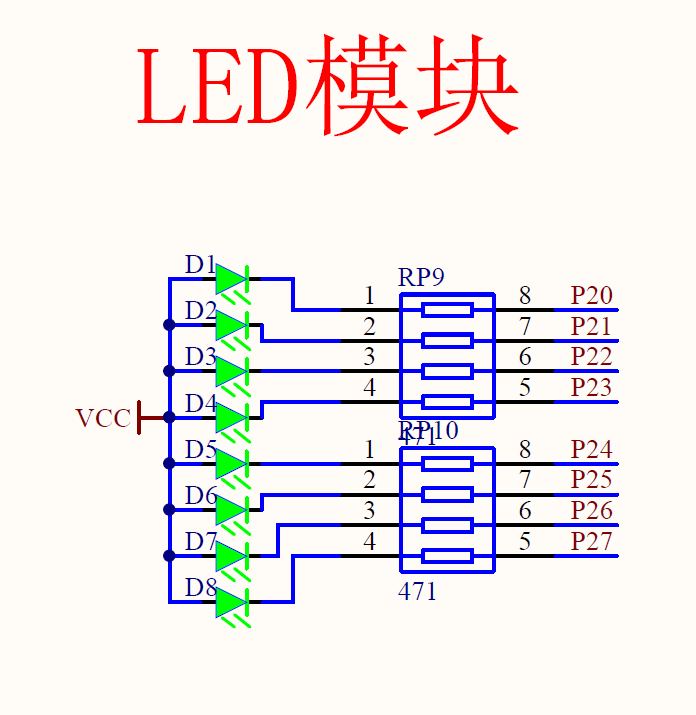

上图是我的C52开发板的LED模块的原理图，由于LED为共阳极，所以当负极为低电平时，LED亮；当负极为高电平的时候，LED灯灭。且LED的端口连在P2端口。

#include<reg52.h>
sbit LED=P2^0;			//将端口P2^0定义为LED
void main ()			//主函数
{LED=0;			    //LED端口为低电平
}

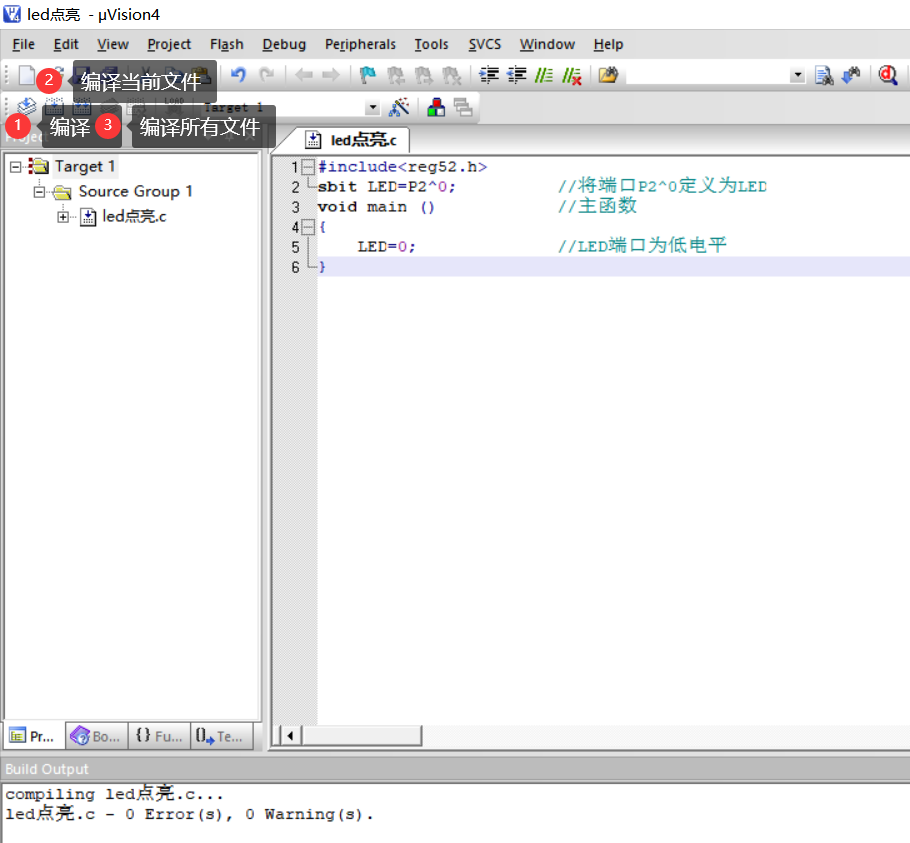

点击其中任意一个都可完成编译。此时我已经编译过了，且无错误。

⑤ 编写hex文件
hex文件格式是可以烧写到单片机中，被单片机执行的一种文件格式（该解释源自百度百科—hex文件格式）。所以我们需要生成hex文件进行之后的软件仿真和调试。

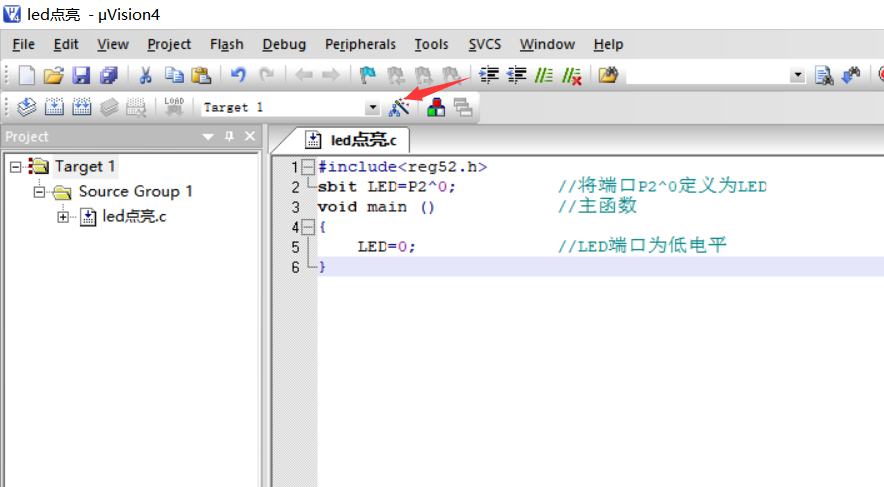

①点击魔法棒

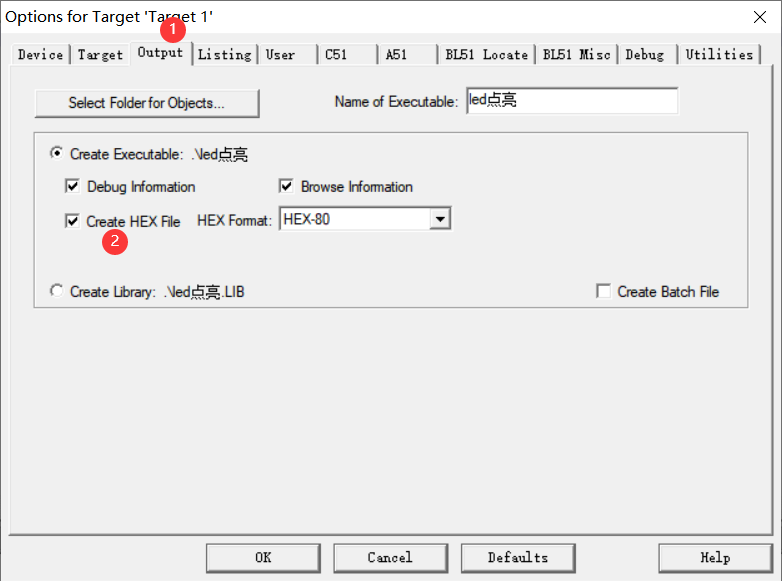

②选择"Output"并点击"Create HEX File"，再点击"OK"确认。

③点击编译当前文件生成hex文件

当出现"creating hex file from …"则表示成功生成hex文件。

二、 Proteus软件仿真

1. 打开 Proteus 8软件并新建一个工程

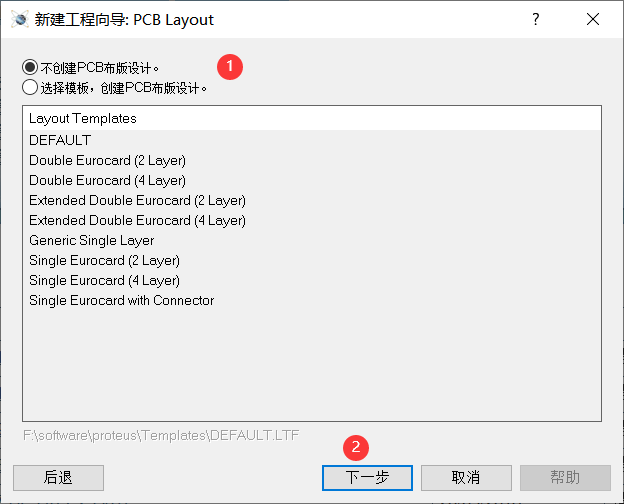

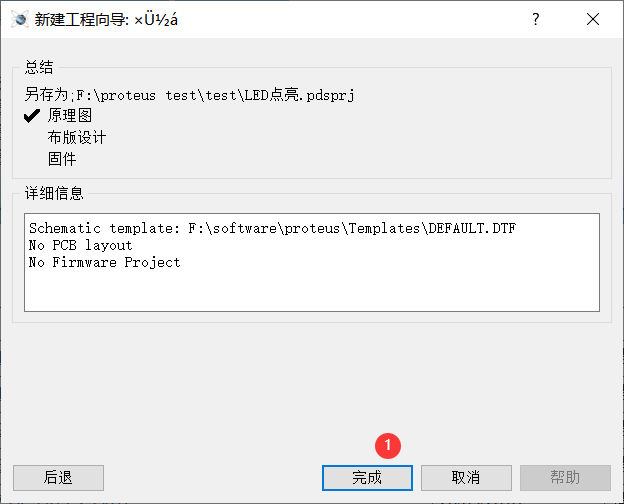

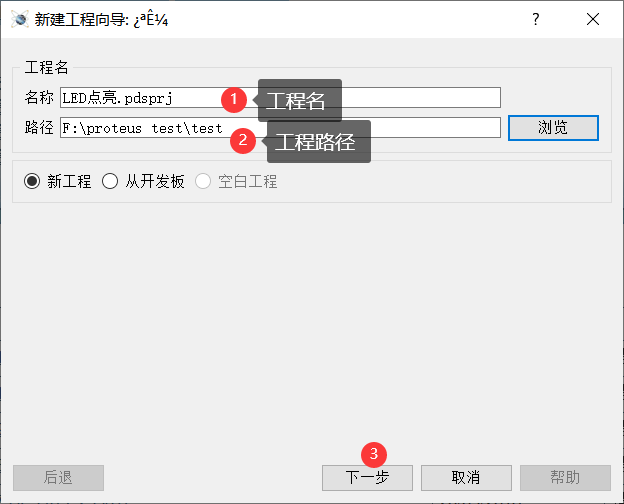

①

②

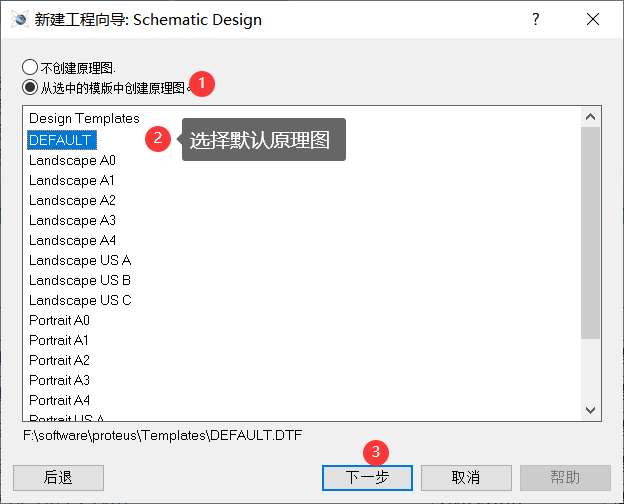

③

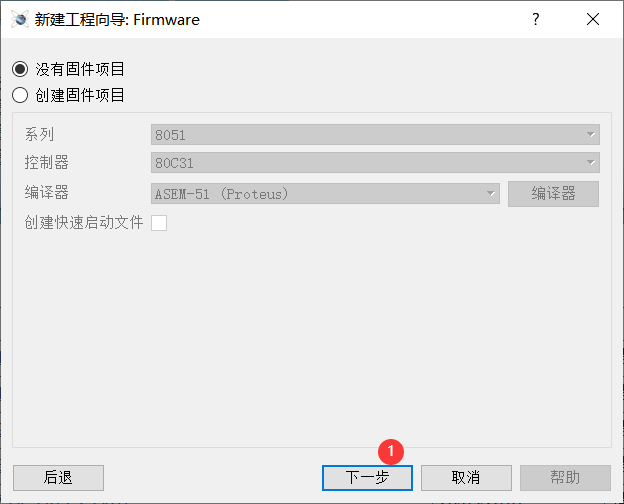

④

⑤

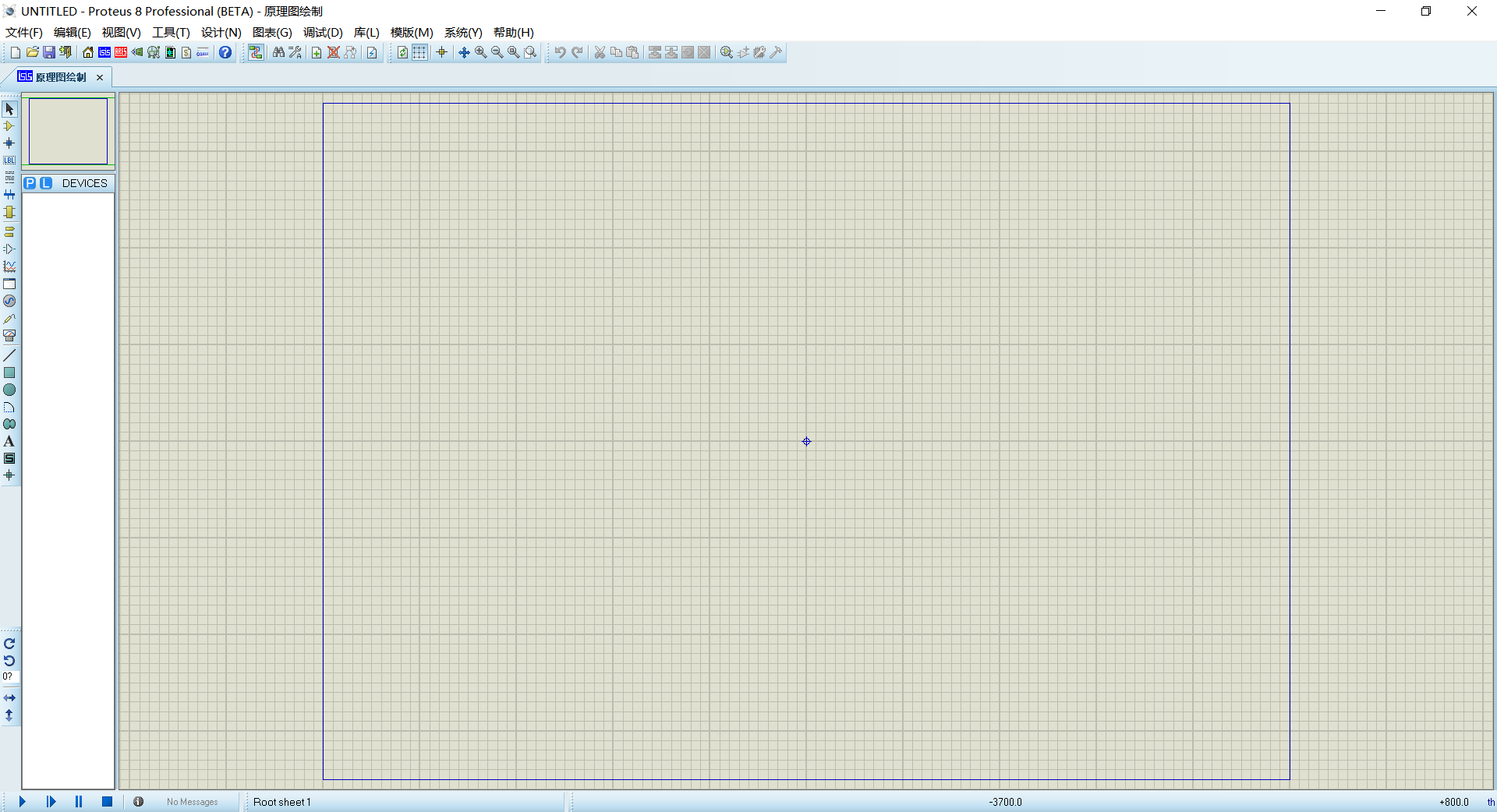

⑥正常打开界面

2. 设计电路并进行仿真

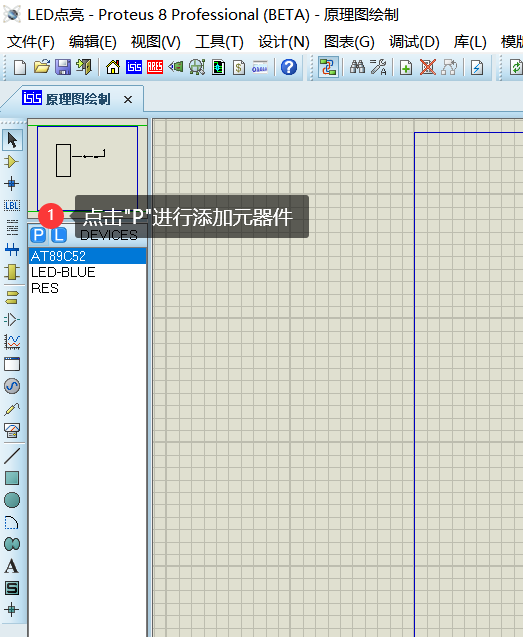

①添加元器件

此次仿真需要89C52、LED灯、电源、电阻。

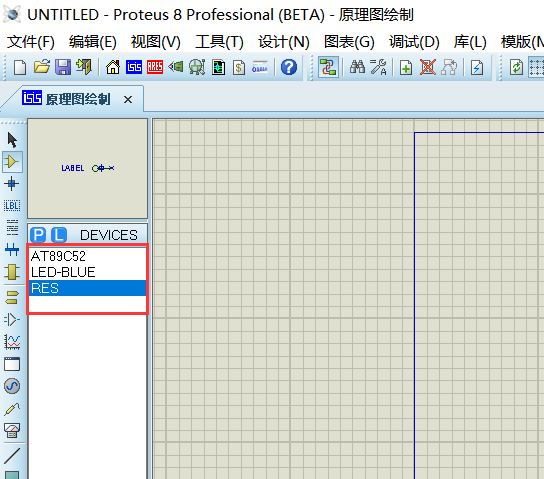

在proteus中上面的元器件依次选择为，AT89C52，LED-BULE(这里的BLUE仅代表颜色，不代表型号)，POWER，RES。

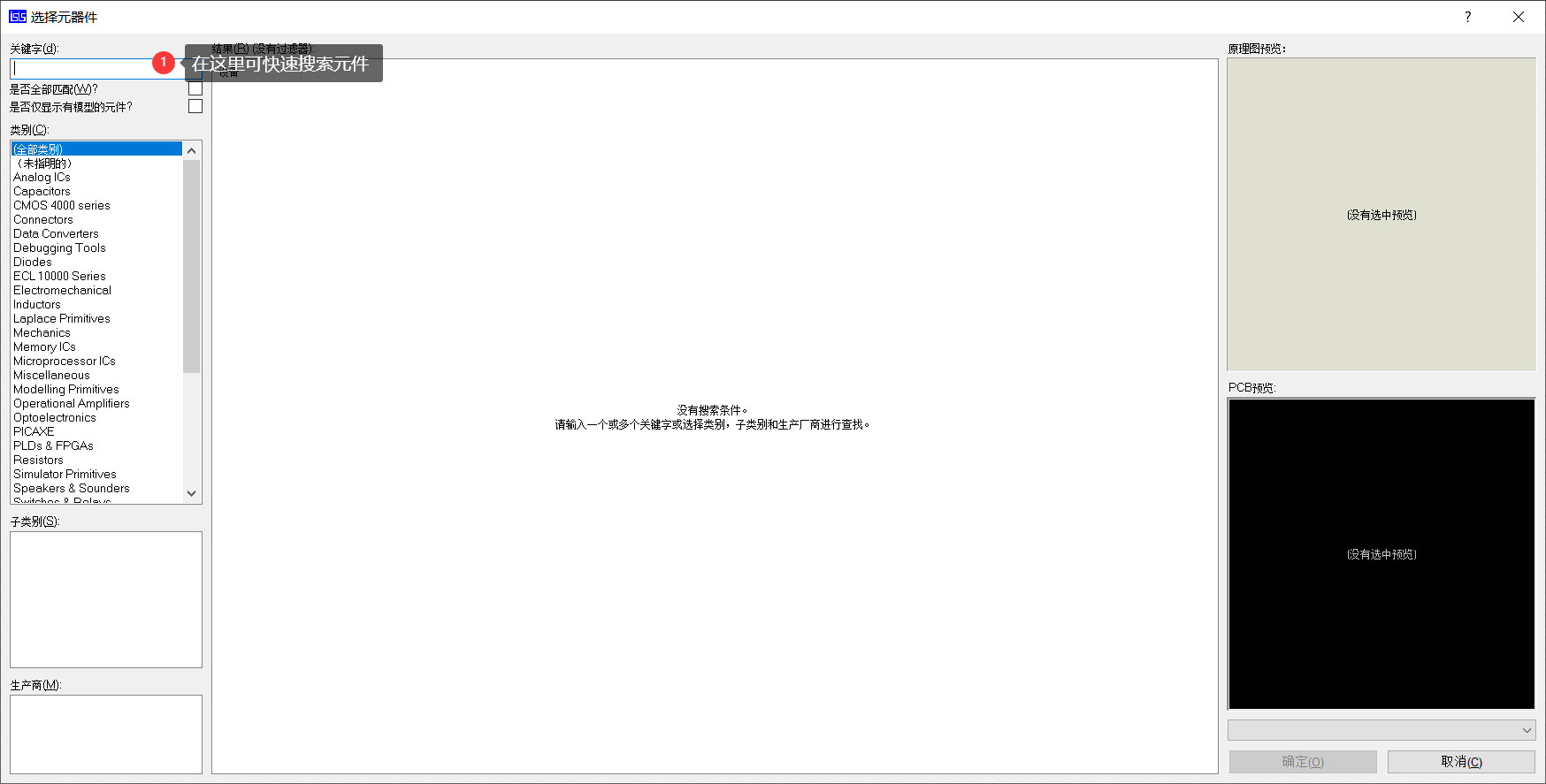

②元件库如下

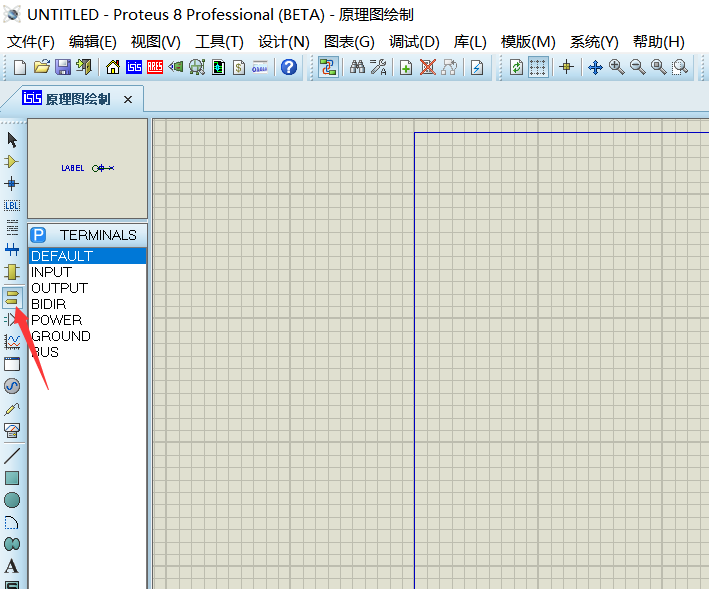

在终端模式下进行选择电源

③设计电路

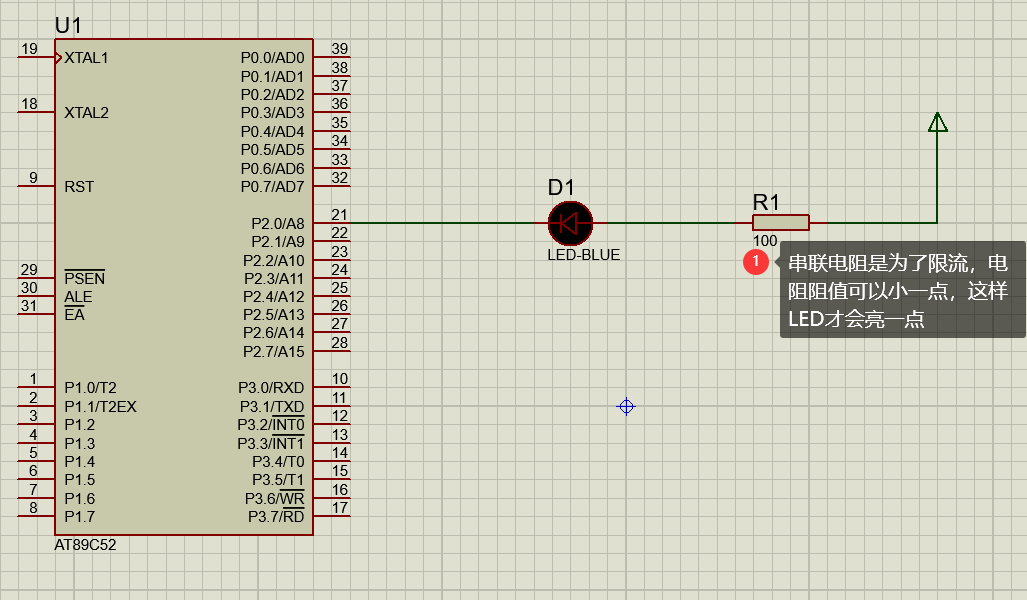

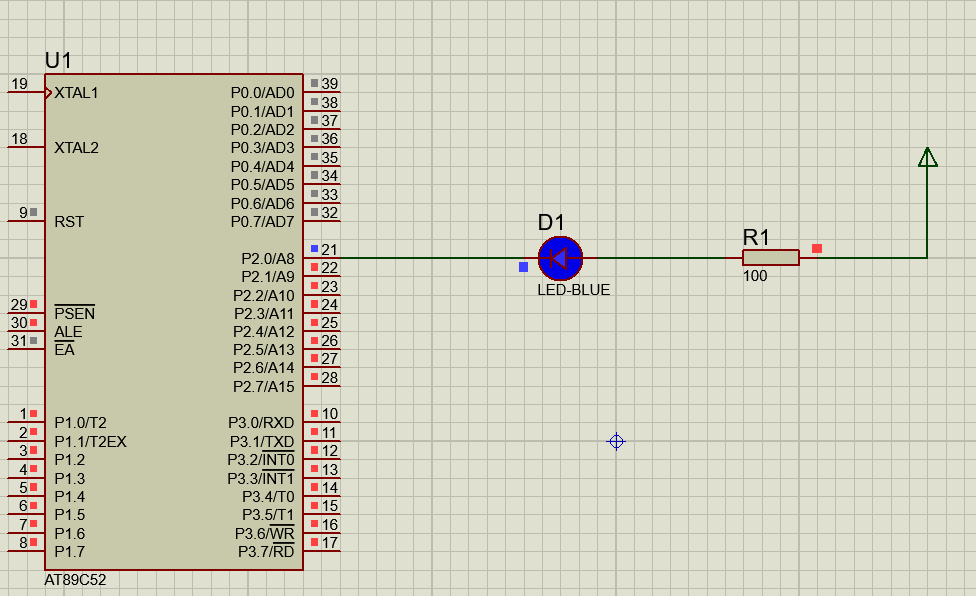

LED串联一个电阻是为了限流，电阻的阻值可以小一点，这样LED灯会更亮一点。

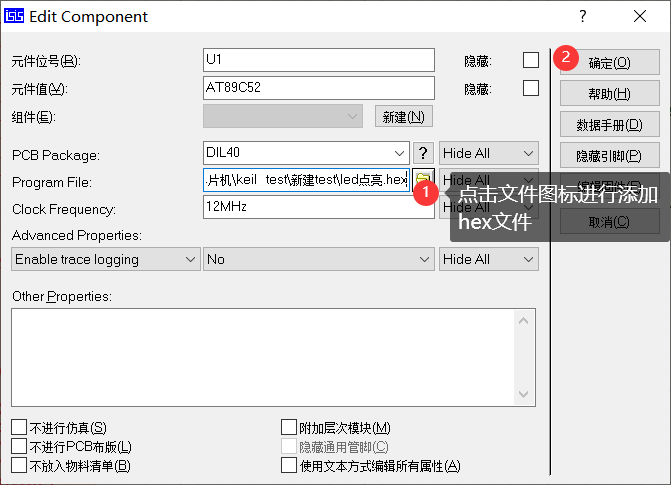

④双击89C52添加hex文件

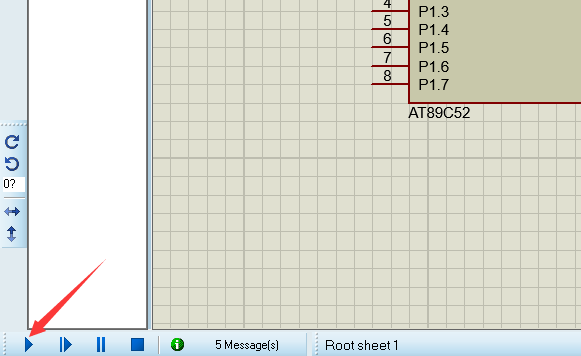

⑤点击左下角仿真按钮进行软件仿真

⑥LED成功点亮界面

三、 开发板调试*

*开发板调试需要自行购买开发板并安装程序烧入软件，但由于涉及广告问题，这里我不提供我的开发板厂商以及烧录软件，请大家理解。

1.USB连接开发板
2.打开开发板开关

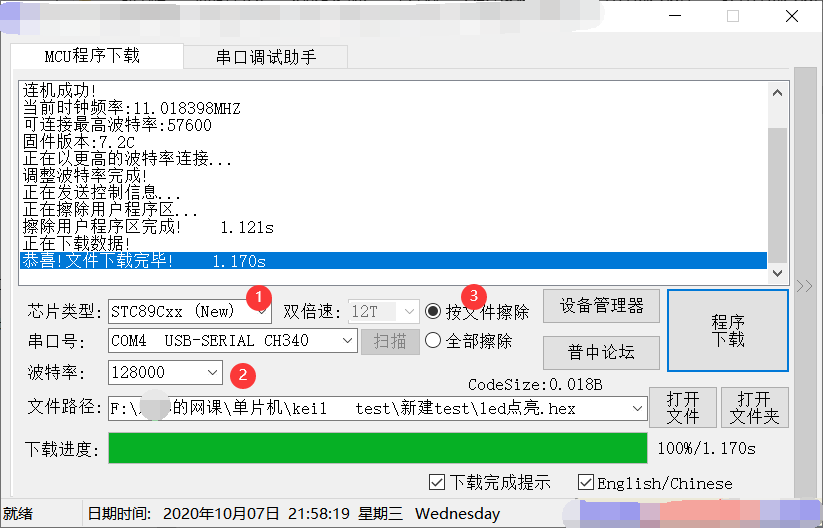

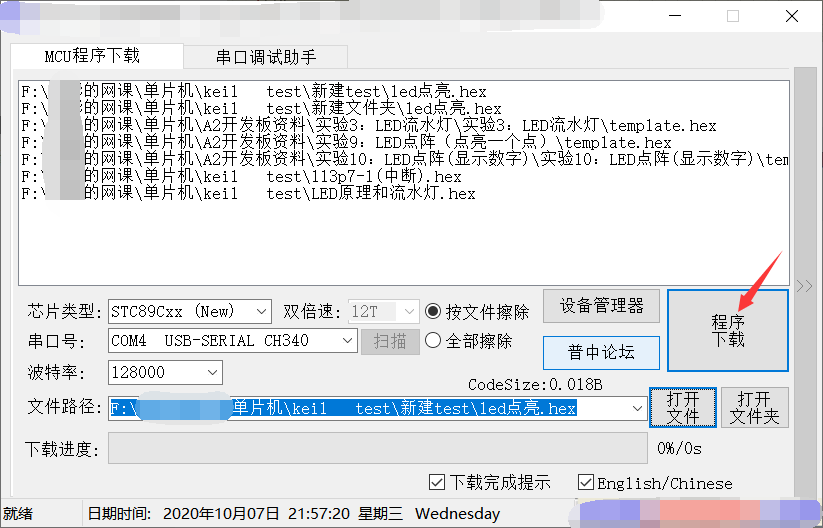

3.进行程序烧录

程序下载成功界面

温馨提示：芯片类型，波特率，需要根据自己的芯片以及程序的波特率进行相对应的设置，上图设置仅是我的设置。

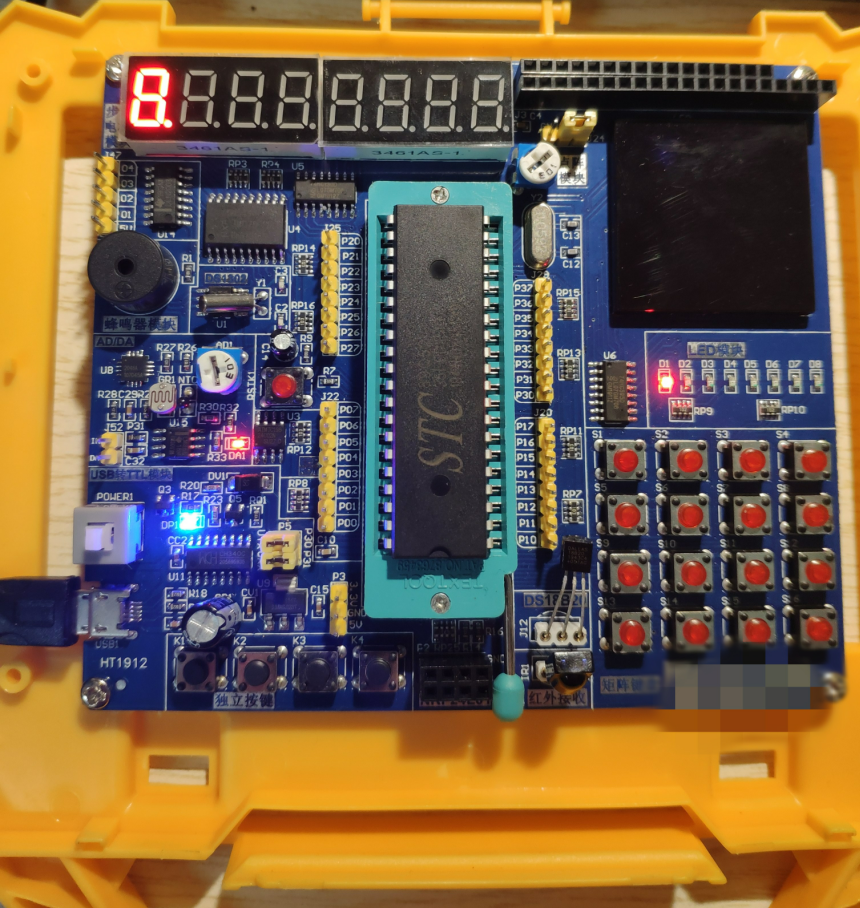

4.成果展示

四、 总结

在此次入门学习中，我慢慢的对proteus软件的使用以及C51的知识有了一定的掌握。但也只是做了入门级别的实例，没有做到对proteus和C51单片机的深入探讨，希望自己可以在之后的时间里认真学习单片机和proteus。
本博客旨在分享一些入门学习经验，以上步骤如有问题或者侵权请联系我，谢谢各位阅读。
