本篇将会涉及：

• pyqtgraph绘图库
• 在GUI中集成一个pyqtgraph

pyqtgraph绘图库

在GUI中集成图形工具是很多桌面程序常有的功能，最为普遍的，就是各种投资交易工具中的价格走势图。比如股票的指数走势，股票的K线图等。

在PyQt的应用程序中集成图绘功能，有很多种方案，比如：

• OpenGL：一个功能强大的二维三维专业图形绘制工具；
• Matplotlib：Python中很经典的图形绘制模块；
• PyQtGraph：基于Qt平台，提供交互的数据显示图形绘制。

各种图形绘制方案都有自己的优点，但是论与PyQt程序的融合度，还是当属PyQtGraph。

PyQtGraph用于图形绘制有很多的优势：

• 拥有丰富的图形种类；
• 能够快速地实时更新绘图数据；
• 能够进行交互式的操作；
• 多种标记功能；
• ……

PyQtGraph的安装很简单，使用pip就可以直接安装：

pip install pyqtgraph

安装之后直接在Python代码中使用import 引入就可以使用了。

import pyqtgraph as pg

PyQtGraph自带一个丰富的示例模块，我们在命令行中输入：

python -m pyqtgraph.examples

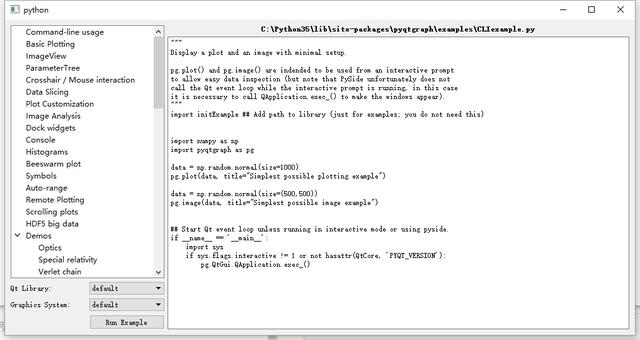

就会自动打开示例手册的GUI程序：

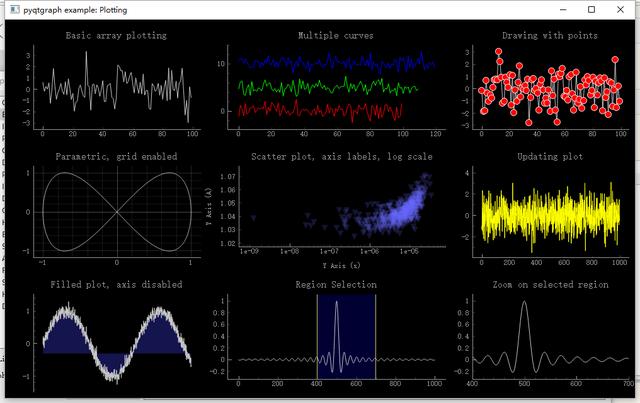

我们可以选择运行一个示例进行运行：

前面我们说了PyQtGraph与PyQt的结合度很高，下面我们来看看在PyQt中如何调用PyQtGraph绘制的图形

在GUI中集成pyqtgraph图形

在PyQtGraph中，有几种绘制图形的方法：

• pyqtgraph.plot()：创建一个新的绘图窗口来显示数据；
• PlotWidget.plot()：将一组新的数据添加到现有的绘图小部件；
• PlotItem.plot()：将一组新的数据添加到现有的绘图小部件；
• GraphicsLayout.addPlot()：添加一个新的图形到一个图形层中；

根据PyQtGraph这几种绘图方式，我们在PyQt中可以在窗口部件中显示图形，也可以在一个新的窗口的显示图形。

下面我们在窗口部件中显示茅台股票近半年来的K线图，作为在PyQt中集成显示PyQtGraph图形的例子。

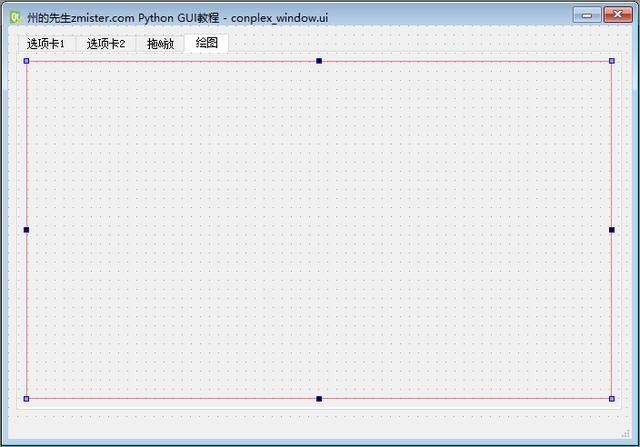

首先，在我们之前创建的GUI的基础上，新增一个选项卡，在其中放置一个VerticalLayout层布局：

然后，按照惯例，将UI文件转换为Python文件，并新建一个Python文件引入。

根据PyQtGraph的示例，我们新建一个绘制K线图的类CandlestickItem:

class CandlestickItem(pg.GraphicsObject):  def __init__(self, data):  pg.GraphicsObject.**init**(self)  self.data = data ## data must have fields: time, open, close, min, max  self.generatePicture() def generatePicture(self): self.picture = QtGui.QPicture() p = QtGui.QPainter(self.picture) p.setPen(pg.mkPen('w')) w = (self.data[1][0] - self.data[0][0]) / 3. for (t, open, close, min, max) in self.data: p.drawLine(QtCore.QPointF(t, min), QtCore.QPointF(t, max)) if open > close: p.setBrush(pg.mkBrush('g')) else: p.setBrush(pg.mkBrush('r')) p.drawRect(QtCore.QRectF(t-w, open, w*2, close-open)) p.end() def paint(self, p, *args): p.drawPicture(0, 0, self.picture) def boundingRect(self): return QtCore.QRectF(self.picture.boundingRect())

然后，我们创建一个函数chart()，用于通过tushare模块获取股票的历史数据，并将数据传入之前定义好的用于生成K线图的类：

def chart(): hist_data = ts.get_hist_data('600519',start='2017-05-01',end='2017-11-24') data_list = [] axis = [] for dates,row in hist_data.iterrows(): # 将时间转换为数字 date_time = datetime.datetime.strptime(dates,'%Y-%m-%d') t = date2num(date_time) # t = dict(enumerate(datetime)) open,high,close,low = row[:4] datas = (t,open,close,low,high) data_list.append(datas) axis.append(t) # print(axis) axis_dict = dict(enumerate(axis)) item = CandlestickItem(data_list) plt = pg.PlotWidget() # print(plt.getAxis('bottom')) plt.addItem(item) plt.showGrid(x=True,y=True) return plt

接着，在GUI程序的主类MainWindow()的init(self)中进行调用：

class MainWindow(object):  def __init__(self):  …………  self.ui.verticalLayout_3.addWidget(chart())  …………

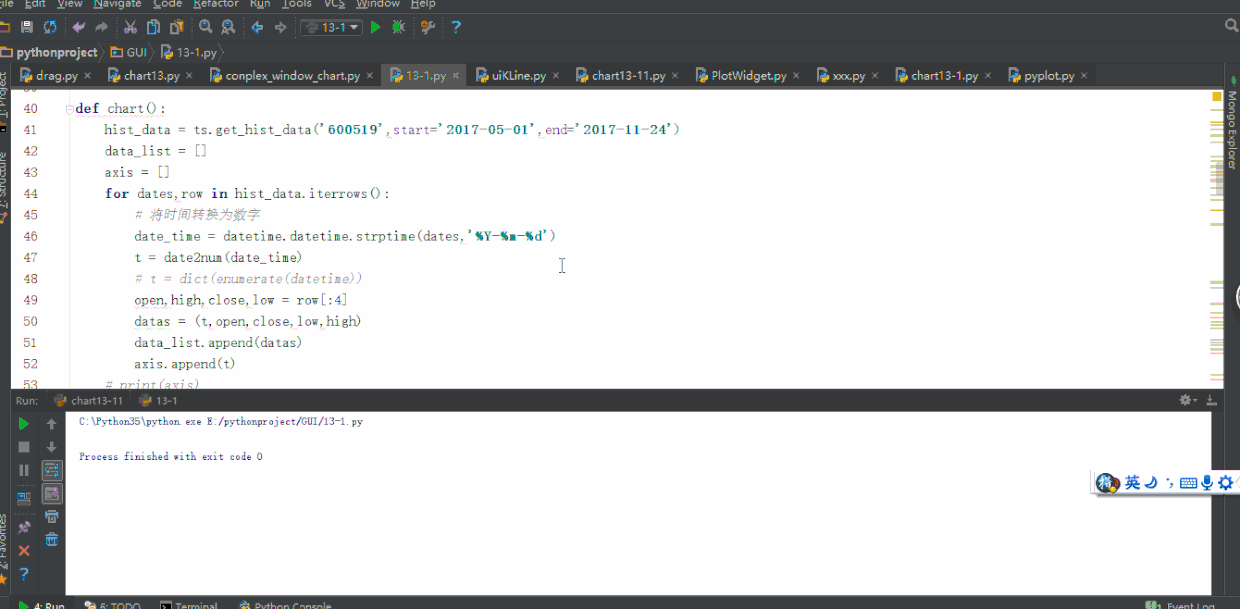

最后我们运行代码：

这样，PyQtGraph的图形作为一个窗口部件集成到了选项卡中。

PyQtGraph的用法和功能还有很多，大家可以在自带的示例库，官方文档(http://www.pyqtgraph.org/documentation/index.html)，github中(https://github.com/pyqtgraph/pyqtgraph)获取到最新最全的使用方法和技巧。
