Unified Modeling Language (UML)又称统一建模语言或标准建模语言，是始于1997年一个OMG标准，它是一个支持模型化和软件系统开发的图形化语言，为软件开发的所有阶段提供模型化和可视化支持，包括由需求分析到规格，到构造和配置。 面向对象的分析与设计(OOA&D，OOAD)方法的发展在80年代末至90年代中出现了一个高潮，UML是这个高潮的产物。它不仅统一了Booch、Rumbaugh和Jacobson的表示方法，而且对其作了进一步的发展，并最终统一为大众所接受的标准建模语言。



以上来自百度百科，归纳起来就是一个字：非常牛！

在运用ULM的时候就要借助建模工具，EnterpriseArchiect（EA）可以说是最具代表性的一个，具有非常高的性价比。但是如果有机会观察实际的软件开发现场，你就会明白：大家基本上都是自学成才，用法也差不多就是ULM图+口头说明的程度。很多人没有时间，没有精力去了解工具的用法，去追求更加精确的表达方式。

本连载的目的就是通过抛砖引玉，能够为改善这种现状尽一份力。不一定能提供标准答案，但是希望能离标准答案更进一步。

有一句话叫“日拱一卒，攻不唐捐”。如果每天花一点时间，读一篇短文，拱一步卒，相信日久天长就一定会有长足的进步。

首先从类图开始说明，今天是创建工程，类图。

创建EA工程

启动EA后选择【New Project】菜单项，在出现的【New Project】对话框中输入文件名后按下【保存】按钮。

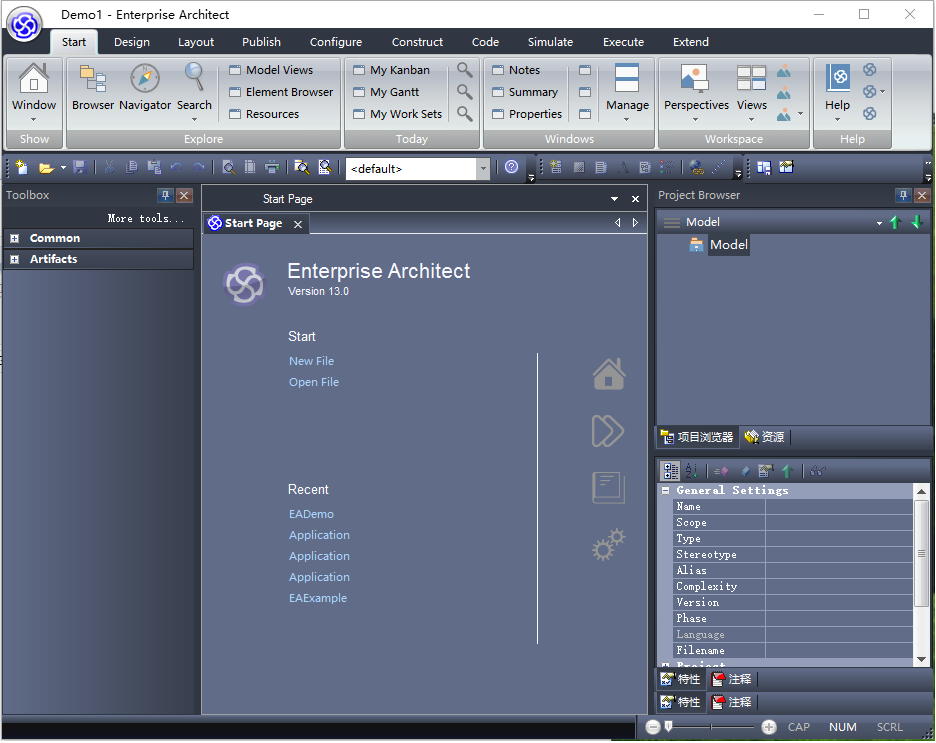

为简单起见，在出现的【Model Wizard】中不做任何选择，直接选取消。我们还是可以得到下面的工程文件。

注意右上角的【Modle】节点，就是工程的根节点。

创建View

在Model节点的上下文菜单中选择【Add】-【Add View】菜单。就可以调出CreateNewView对话框，具体如下图。

输入Name并选择Icon Style。这里不必太纠结，事后都可以改的，比如IconStyle就可以通过DemoView节点的上下文菜单中的【Set View Icon】项目修改。

创建类图

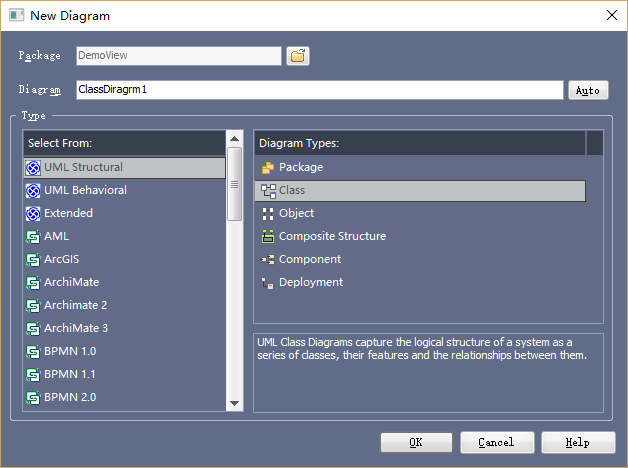

接下来我们从DemoView节点的上下文菜单中选择【Add Diagram】，调出【New Diagram】如下的对话框。

输入/选择必要的信息。

1.在【Diagram】栏中输入Class Diagram1

2.在【Select Form】列表中选择【UML Structral】

3.在【Diagram Type】列表中选择【Class】

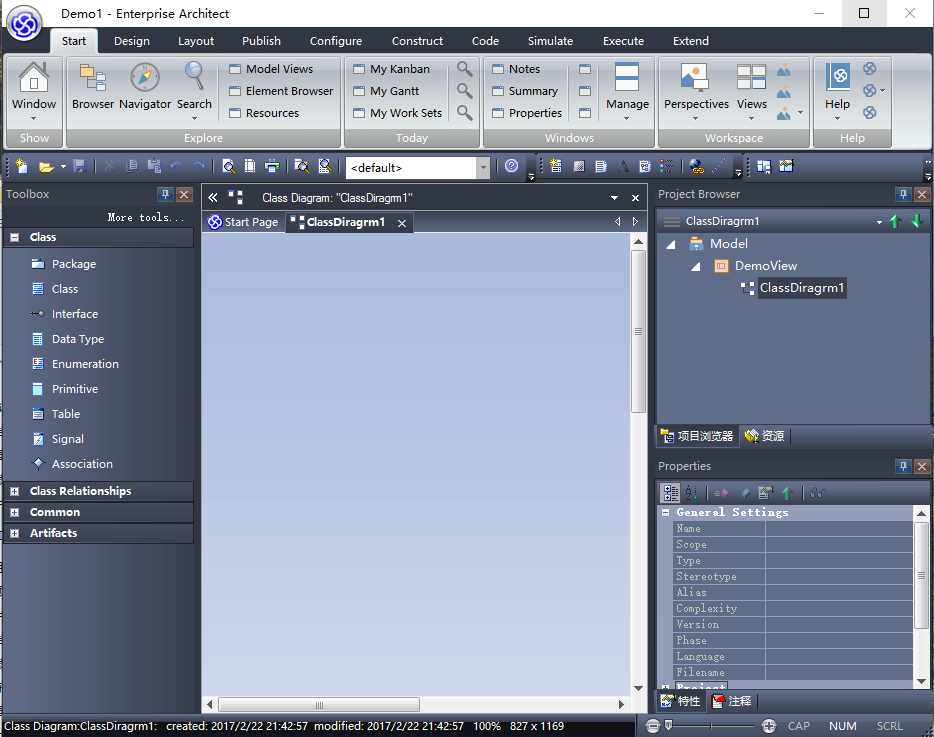

点击【OK】按钮，就可以得到一个名为Class Diagram1的类图。画面大致如下。

接下来的一段时间，这里就是我们的工作区啦！
