一.单臂路由

1.单臂路由实现不同vlan间通信
（一）链路类型

• 交换机连接主机的端口为access链路
• 交换机连接路由器的端口为Trunk链路

（二）子接口

• 路由器的物理接口可以被划分为多个逻辑接口
• 每个子接口对应一个vlan网段的网关

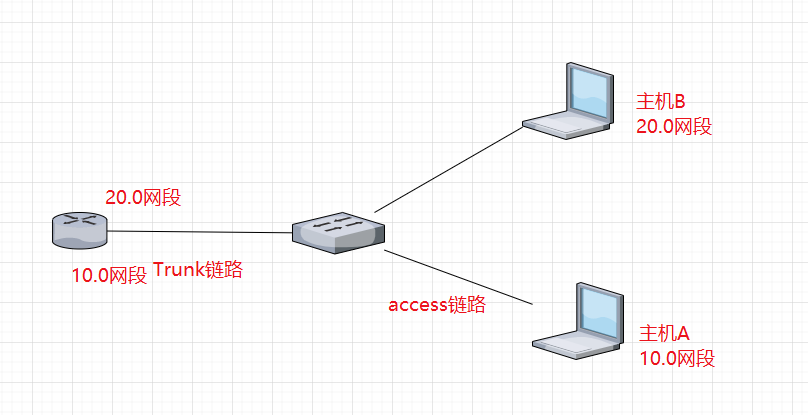

假设主机A（10.0网段）和主机B（20.0网段），要进行通信路由器必须配有10.0和20.0两个网段，但是接口只连接了一个，这时候就需要使用单臂路由解决解决接口不够用的问题，将物理接口虚拟出来子接口，路由器重新封装MAC地址、转换vlan标签

单臂路由的缺点

• 单臂为网络骨干链路，容易形成网络瓶颈
• 子接口依然依托于物理接口，应用不灵活
• vlan间转发需要查看路由表，浪费设备资源

二.实验操作步骤

1.实验要求

两台主机实现单臂路由转发功能

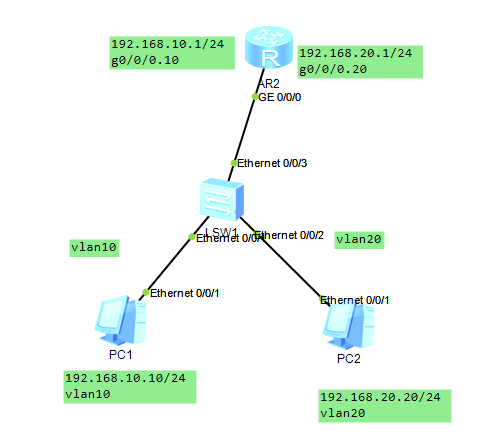

2.拓扑

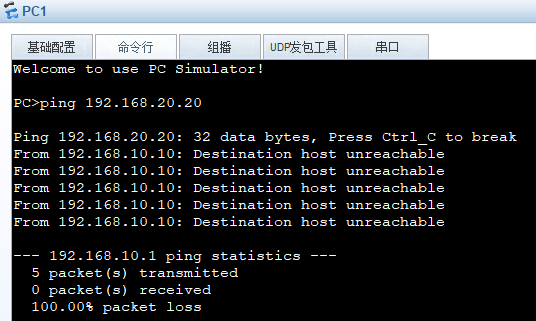

未配置前，pc1ping不通pc2

3.配置

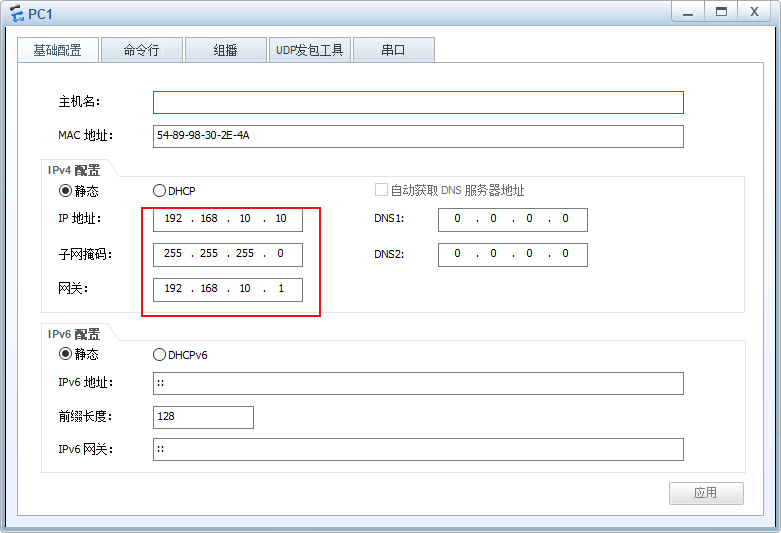

1.pc1：

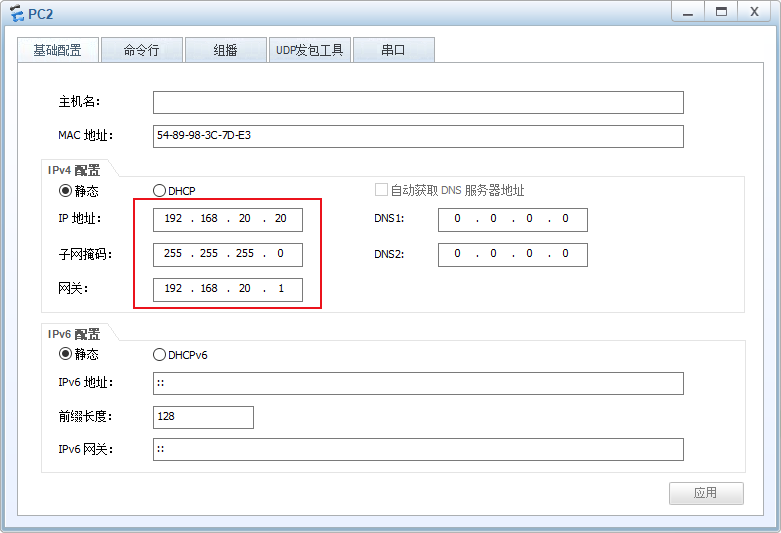

pc2：

2.交换机配置

undo t m  #关闭提示信息
sys #进入系统模式
sysname sw1 #修改名称
vlan bat 10 20  #批量创建vlan10 20
int e0/0/1	#进入端口
port link-type access  #指定端口类型
port default vlan 10 #加入vlan10
undo shutdown #开启端口
int e0/0/2	#进入端口
port link-type access #指定端口类型
port default vlan 20 #加入vlan20
undo shut #开启端口
int e0/0/3 #进入端口
port link-type trunk #定义trunk类型端口
port trunk allow-pass vlan all	#允许所有vlan通过
undo sh #打开端口

3.路由器配置

undo t m #关闭提示信息
sys #进入系统视图
sysname R1 #修改名称
int g0/0/0.10 #进入端口  范围0-4095
dot1q termination vid 10 #开启单臂路由
ip add 192.168.10.1 24 #配置IP地址
arp broadcast enable #开启ARP协议
undo sh #打开端口
int g0/0/0.20 #进入端口
dot1q termination vid 20  #开启单臂路由
ip add 192.168.20.1 24  #配置IP地址
undo sh #打开端口
arp broadcast enable #开启ARP协议

4.实验结果

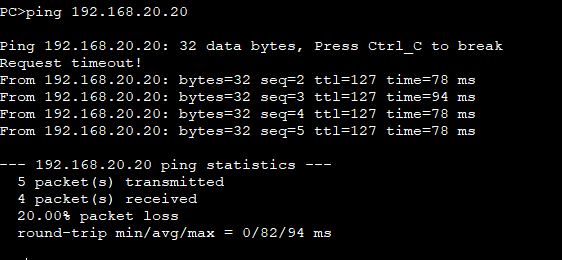

pc1可以ping通pc2，说明实验成功

三.总结

可以把单臂路由看成静态路由的另一种形式，把主机B或者主机A连在了路由器上

不到之处欢迎大家指正
