前面我们陆续学习了 Neutron local network，flat network 和 DHCP 服务，从本节将开始讨论 vlan network。

vlan network 是带 tag 的网络，是实际应用最广泛的网络类型。

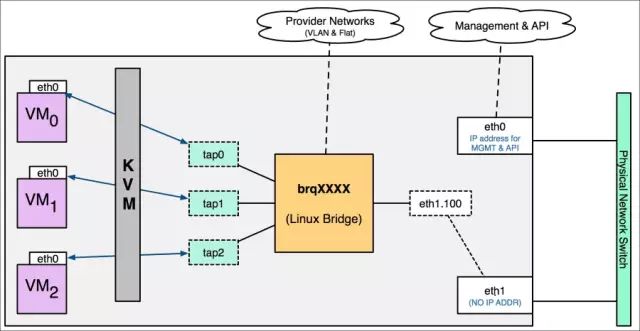

下图是 vlan100 网络的示例。

1. 三个 instance 通过 TAP 设备连接到名为 “brqXXXX” linux bridge。


2. 在物理网卡 eth1 上创建了 eth1.100 的 vlan interface，eth1.100 连接到 brqXXXX。


3. instance 通过 eth1.100 发送到 eth1 的数据包就会打上 vlan100 的 tag。

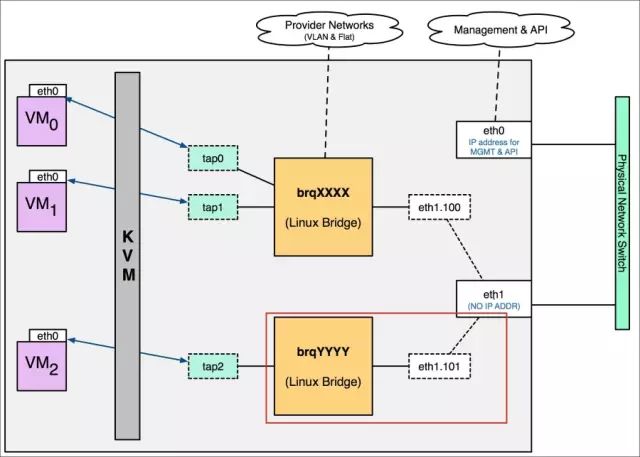

如果再创建一个 network vlan101，eth1 上会相应的创建 vlan interface eth1.101，并且连接的新的 lingux bridge “brqYYYY”。每个 vlan network 有自己的 bridge，从而也就实现了基于 vlan 的隔离。

这里有一点要 特别提醒：


因为物理网卡 eth1 上面可以走多个 vlan 的数据，那么物理交换机上与 eth1 相连的的 port 要设置成 trunk 模式，而不是 access 模式。

下一节讨论如何在 Neutron 中配置 vlan 网络。
