Path Api

绘制

canvas.drawPath(path, paint);//绘制路径canvas.drawTextOnPath() //用于作为参数，绘制字

线

void lineTo(float x, float y)

@params x 以原点（0,0）为中心点，水平偏移x
@params y 以原点（0,0）为中心点，水平偏移y

用途：将坐标点(x,y)加入到 path 中，绘制的时候，会取出path中最后一个点。绘制到当前坐标（x,y）点。

void rLineTo(float dx, float dy)

@params dx 以path中的最后一个点为中心点，水平偏移dx距离
@params dy 以path中的最后一个点为中心点，竖直偏移dy距离

用途：以path中的最后一个点为中心点，找到位置（dx，dy）的坐标点，两点绘制线；需要注意的是我们的中心点是以path中的最后一个点为中心点，所以如果path的最后一个点是（x,y），那么我们的坐标点（dx,dy）的位置实际相对于（0,0）的初始坐标点的偏移量是：
x偏移 = dx + x ; y偏移 = dy + y .

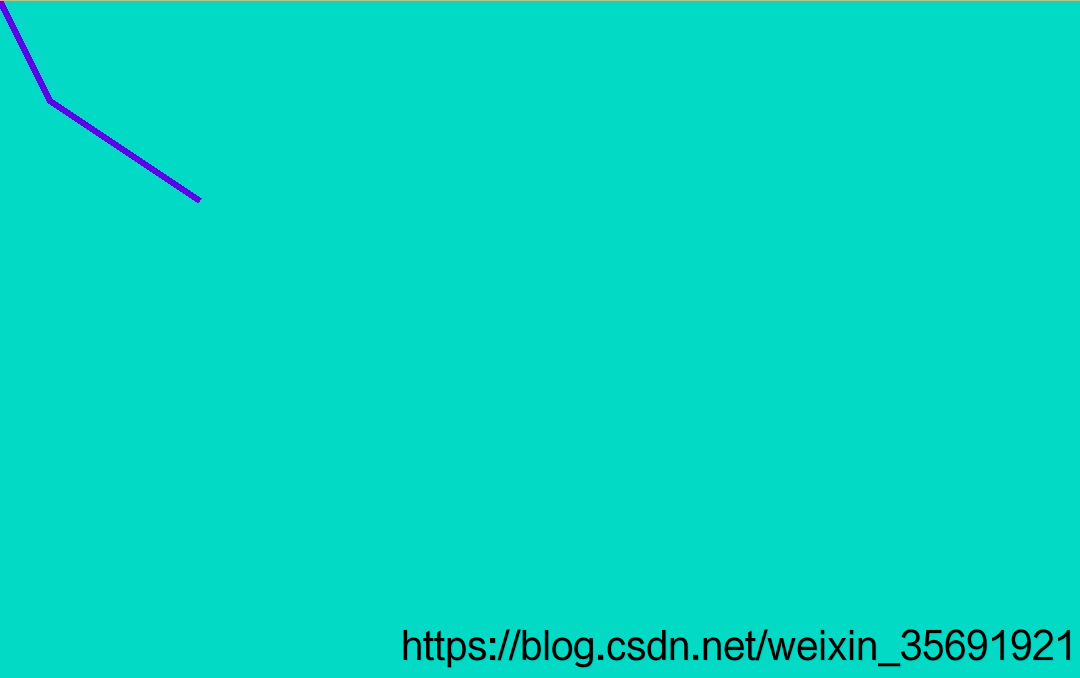

lineTo 例

                Path path2 = new Path();path2.lineTo(50, 100);path2.lineTo(200, 200);canvas.drawPath(path2, paintText);

画笔类型是：paintText.setStyle(Paint.Style.STROKE); 描边

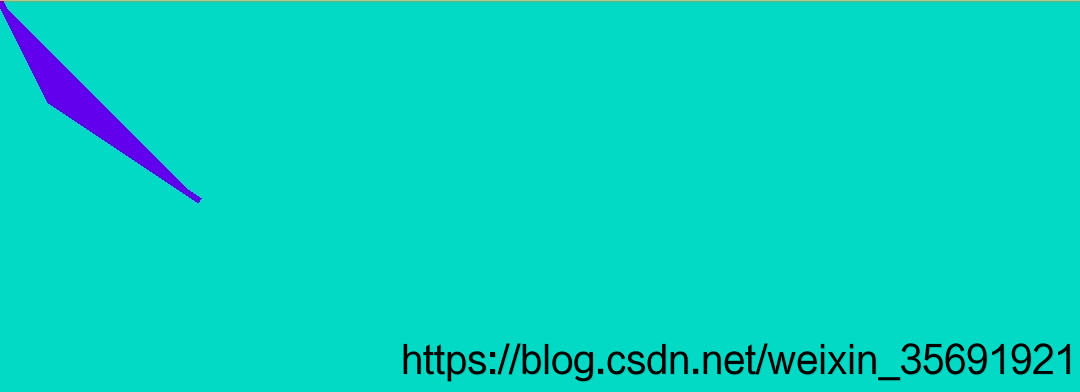

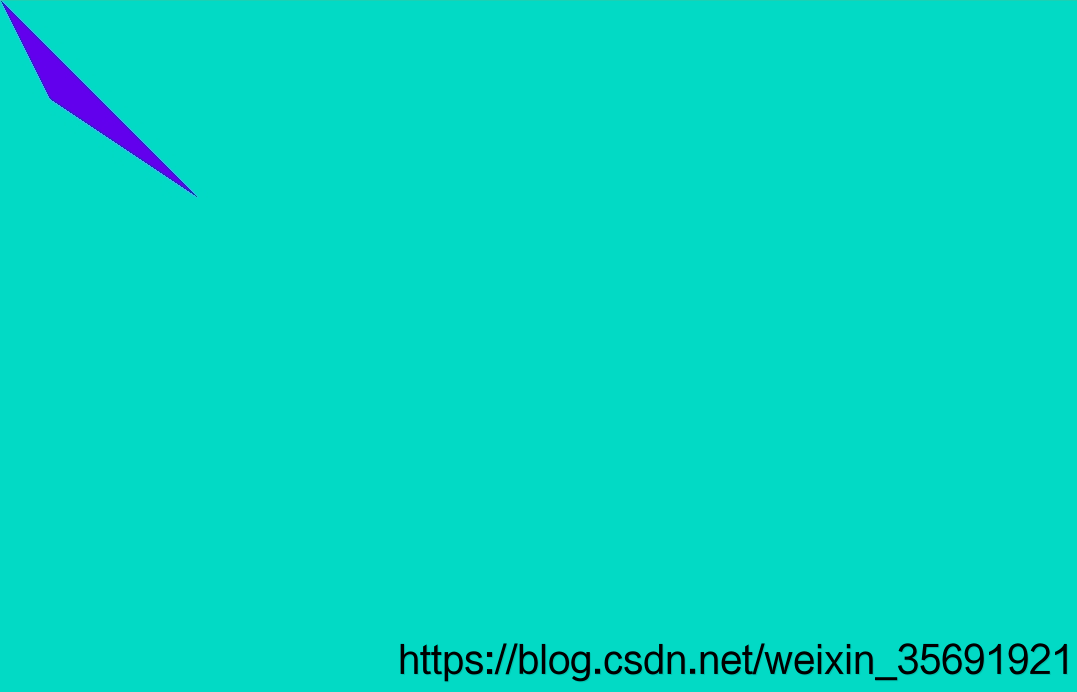

如果把画笔类型改成填充：paintText.setStyle(Paint.Style.FILL); ，绘制效果将会发生变化：

类型 FILL_AND_STROKE：

类型

1. paint.setStyle(Paint.Style.STROKE); 描边

2. paint.setStyle(Paint.Style.FILL); 填充

3. paint.setStyle(Paint.Style.FILL_AND_STROKE); 不关注~

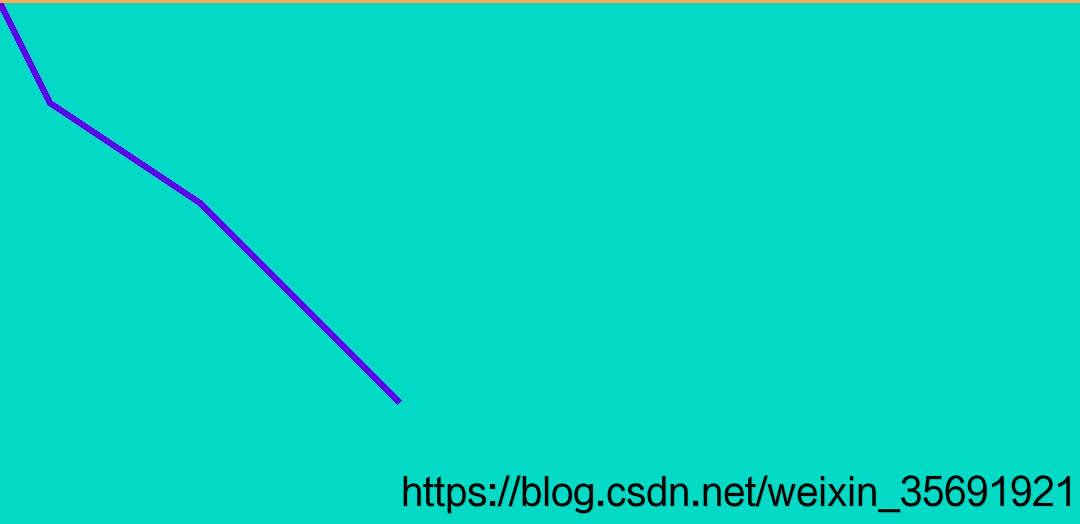

rLineTo 例

                Path path2 = new Path();path2.lineTo(50, 100);path2.lineTo(200, 200);path2.rLineTo(200, 200);canvas.drawPath(path2, paintText);

修改画笔效果为填充后，效果：

为什么呢？第三个点呢，为什么不跟之前的点连成一片？

答：因为之前的点是以（0,0）为中心点；而我们第三个点的中心点是path的最后一个点，所以呢，中心点不一致，是不会有填充效果的哦。

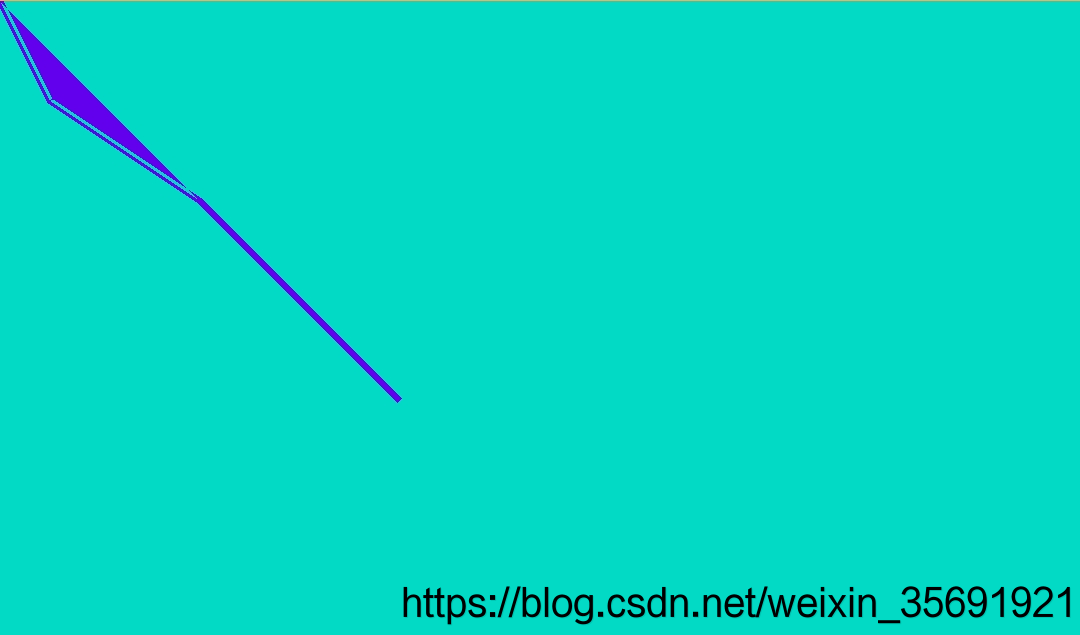

类型 FILL_AND_STROKE：

点

void moveTo(float x, float y)

@params x 以原点（0,0）为中心点，水平偏移x
@params y 以原点（0,0）为中心点，水平偏移y

用途：移动坐标点到坐标（x,y）的位置

void rMoveTo(float dx, float dy)

@params dx 以path中的最后一个点为中心点，水平偏移dx距离
@params dy 以path中的最后一个点为中心点，竖直偏移dy距离

用途：移动坐标点到坐标（dx,dy）的位置，需要注意的是我们的中心点是以path中的最后一个点为中心点，所以如果path的最后一个点是（x,y），那么我们的坐标点（dx,dy）的位置实际相对于（0,0）的初始坐标点的偏移量是：
x偏移 = dx + x ; y偏移 = dy + y .

void setLastPoint(float dx, float dy)

@params dx 以原点（0,0）为中心点，水平偏移dx距离
@params dy 以原点（0,0）为中心点，竖直偏移dy距离

作用：替换path上一步操作的坐标点

如果上一步操作是 lineTo，setLastPoint（float dx, float dy）中的dx，dy会替换 lineTo中的原坐标，上一步操作就会变成lineTo（float dx, float dy）的结合，如下：

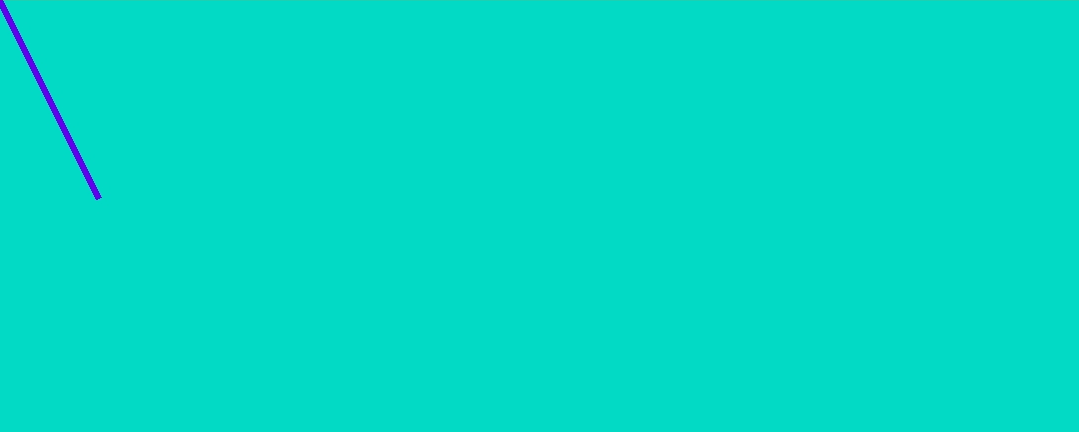

                Path path2 = new Path();path2.lineTo(50, 100);path2.lineTo(200, 200);path2.setLastPoint(100,200);

可以看到坐标点(200, 200)并没有被画到画布中，最后一个坐标点变成了(100,200)。

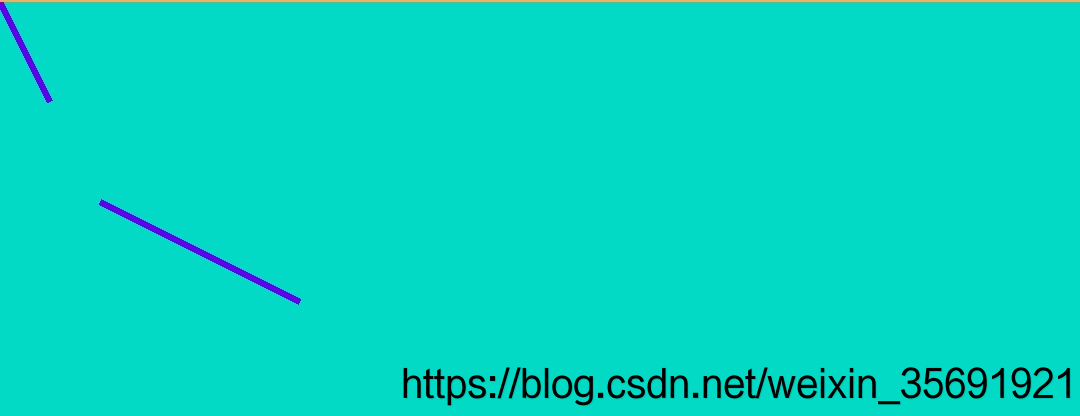

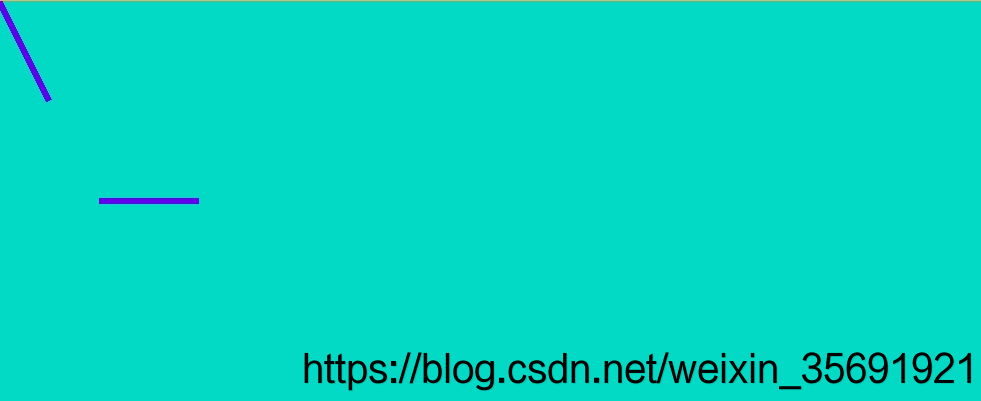

如果上一步操作是 moveTo，setLastPoint（float dx, float dy）中的dx，dy会替换 moveTo中的原坐标，上一步操作就会变成moveTo（float dx, float dy）的结合，如下：

                Path path2 = new Path();path2.lineTo(50, 100);path2.moveTo(200, 200);path2.setLastPoint(100,200);path2.lineTo(300,300);canvas.drawPath(path2, paintText);

这里的代码和上面相比做了两步修改，可以看到我们的moveTo的操作确实是，确实是没有到(200, 200)点，而是到了(100,200)，因为我多添加的一步操作，证实了这点。

圆

void addCircle(float x, float y, float radius, @NonNull Direction dir)

@params x 以原点（0,0）为中心点，圆心的x轴方向偏移量
@params y 以原点（0,0）为中心点，圆心的y轴方向偏移量
@params radius 半径
@params Direction dir Path.Direction.CCW 沿逆时针方向绘制；Path.Direction.CW 沿顺时针方向绘制。

椭圆

void addOval(float left, float top, float right, float bottom, @NonNull Direction dir)

@params left
@params top
@params right
@params bottom
@params Direction dir Path.Direction.CCW 沿逆时针方向绘制；Path.Direction.CW 沿顺时针方向绘制。

void addOval(@NonNull RectF oval, @NonNull Direction dir)

@params oval 包含椭圆的上下左右信息
@params Direction dir Path.Direction.CCW 沿逆时针方向绘制；Path.Direction.CW 沿顺时针方向绘制。

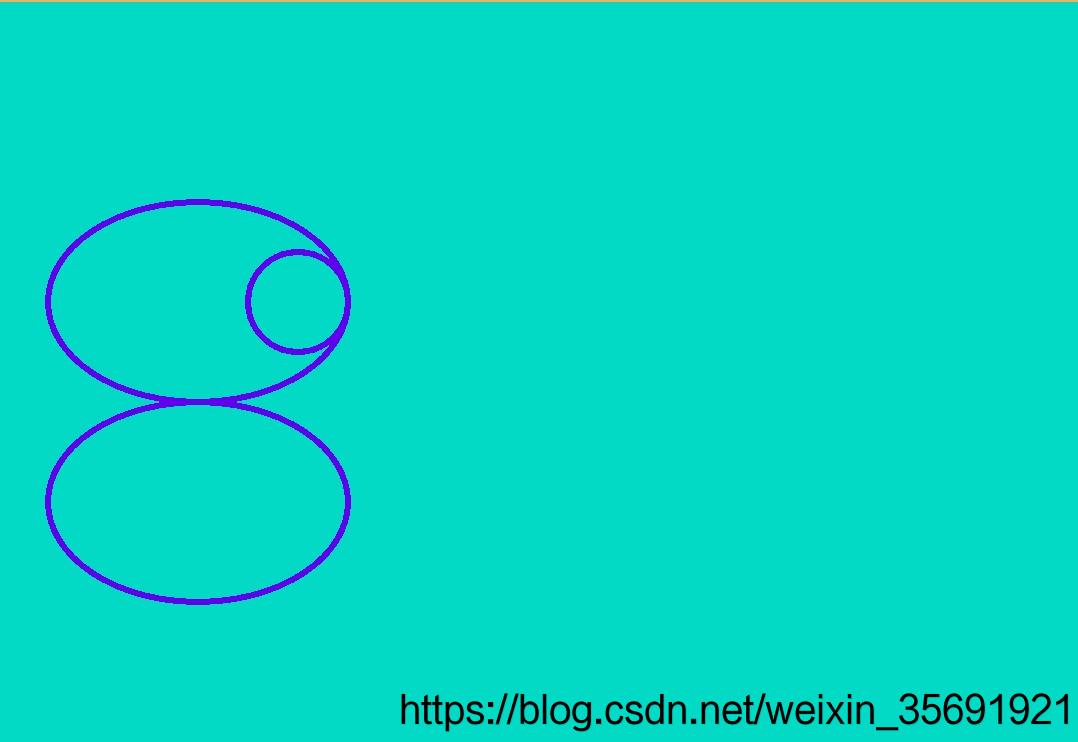

例

                Path path23 = new Path();path23.addCircle(300, 300, 50, Path.Direction.CW);path23.addOval(50, 200, 350, 400, Path.Direction.CW);RectF rectF1 = new RectF(50, 400, 350, 600);path23.addOval(rectF1, Path.Direction.CW);canvas.drawPath(path23, paintText);

矩形

void addRect(float left, float top, float right, float bottom, @NonNull Direction dir)

@params left
@params top
@params right
@params bottom
@params Direction dir Path.Direction.CCW 沿逆时针方向绘制；Path.Direction.CW 沿顺时针方向绘制。

void addRect(@NonNull RectF rect, @NonNull Direction dir)

@params rect 包含椭圆的上下左右信息
@params Direction dir Path.Direction.CCW 沿逆时针方向绘制；Path.Direction.CW 沿顺时针方向绘制。

圆角矩形

void addRoundRect(float left, float top, float right, float bottom, float rx, float ry,@NonNull Direction dir)

@params left
@params top
@params right
@params bottom
@params rx 椭圆圆角的横轴半径
@params ry 椭圆圆角的纵轴半径
@params Direction dir Path.Direction.CCW 沿逆时针方向绘制；Path.Direction.CW 沿顺时针方向绘制。

void addRoundRect(@NonNull RectF rect, float rx, float ry, @NonNull Direction dir)

@params rect
@params rx 椭圆圆角的横轴半径
@params ry 椭圆圆角的纵轴半径
@params Direction dir Path.Direction.CCW 沿逆时针方向绘制；Path.Direction.CW 沿顺时针方向绘制。

void addRoundRect(float left, float top, float right, float bottom,@NonNull float[] radii, @NonNull Direction dir)

@params left
@params top
@params right
@params bottom
@params radii 矩形四个椭圆圆角的横轴半径和纵轴半径的数组，一共8个数值，依次为左上角，右上角，右下角，左下角的rx,ry
@params Direction dir Path.Direction.CCW 沿逆时针方向绘制；Path.Direction.CW 沿顺时针方向绘制。

void addRoundRect(@NonNull RectF rect, @NonNull float[] radii, @NonNull Direction dir)

@params rect
@params radii 矩形四个椭圆圆角的横轴半径和纵轴半径的数组，一共8个数值，依次为左上角，右上角，右下角，左下角的rx,ry
@params Direction dir Path.Direction.CCW 沿逆时针方向绘制；Path.Direction.CW 沿顺时针方向绘制。

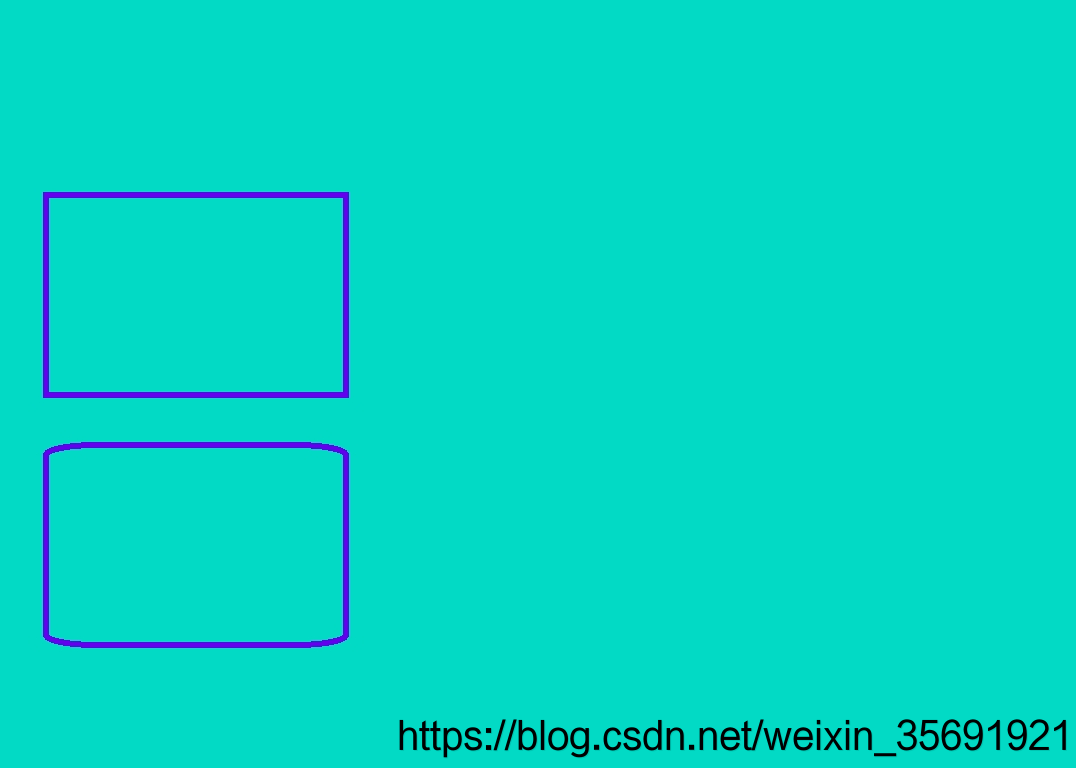

例

                paintText.setStyle(Paint.Style.STROKE);Path path234 = new Path();RectF rectF2 = new RectF(50, 200, 350, 400);path234.addRect(rectF2, Path.Direction.CW);RectF rectF22 = new RectF(50, 450, 350, 650);path234.addRoundRect(rectF22,50,10, Path.Direction.CW);canvas.drawPath(path234, paintText);

弧

void addArc(float left, float top, float right, float bottom, float startAngle,float sweepAngle)

@params left 规定区域
@params top 规定区域
@params right 规定区域
@params bottom 规定区域
@params startAngle 起始角度
@params sweepAngle 旋转角度，旋转角度为正，会顺时针绘制；旋转角度为负，会逆时针绘制。

void addArc(@NonNull RectF oval, float startAngle, float sweepAngle)

@params oval 规定区域
@params startAngle 起始角度
@params sweepAngle 旋转角度，旋转角度为正，会顺时针绘制；旋转角度为负，会逆时针绘制。

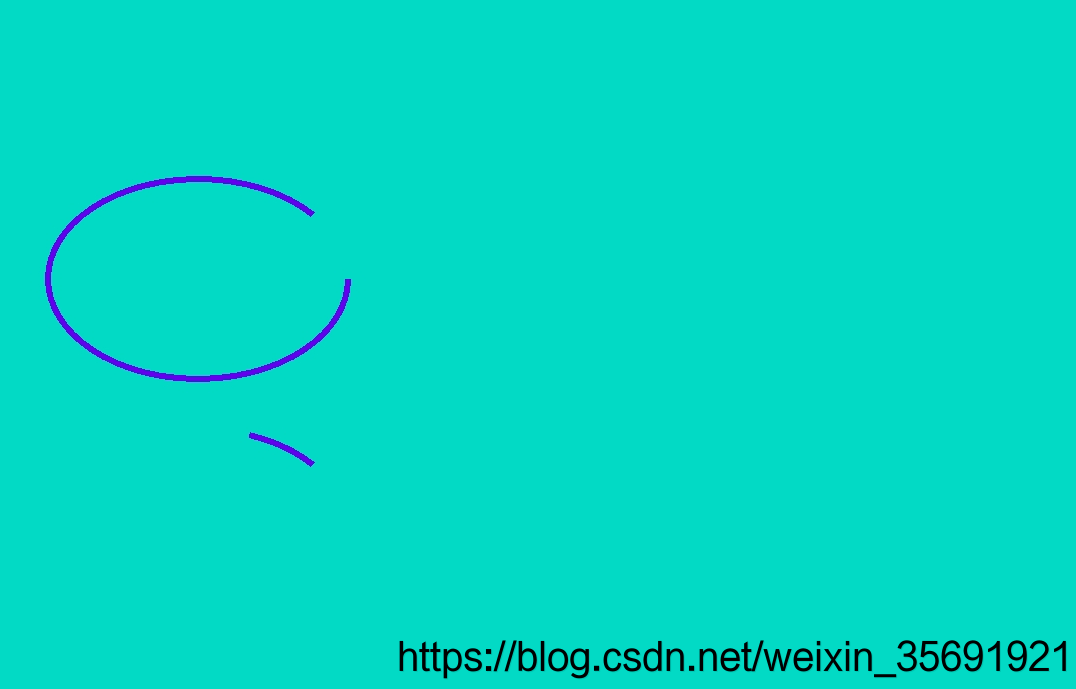

例

                Path path1 = new Path();RectF rectF32 = new RectF(50, 200, 350, 400);path1.addArc(rectF32, 0, 320);RectF rectF322 = new RectF(50, 450, 350, 650);path1.addArc(rectF322, 320, -30);canvas.drawPath(path1, paintText);

void arcTo(@NonNull RectF oval, float startAngle, float sweepAngle)

@params oval 规定区域
@params startAngle 起始角度
@params sweepAngle 旋转角度，旋转角度为正，会顺时针绘制；旋转角度为负，会逆时针绘制。

和上面的方法void addArc(@NonNull RectF oval, float startAngle, float sweepAngle)实现效果一致

void arcTo(@NonNull RectF oval, float startAngle, float sweepAngle,boolean forceMoveTo)

@params oval 规定区域
@params startAngle 起始角度
@params sweepAngle 旋转角度，旋转角度为正，会顺时针绘制；旋转角度为负，会逆时针绘制。
@params forceMoveTo 是否强制将path最后一个点移动到圆弧起点。true是强制移动，即为不连接两个点。false则连接两个点。

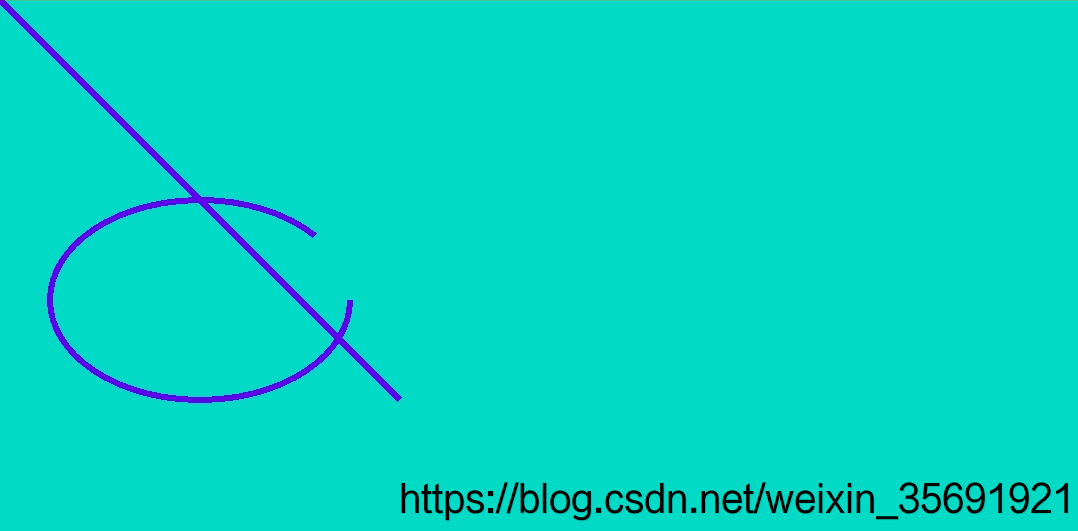

例

                Path path1 = new Path();path1.lineTo(400,400);RectF rectF32 = new RectF(50, 200, 350, 400);path1.arcTo(rectF32,0, 320,true);canvas.drawPath(path1, paintText);

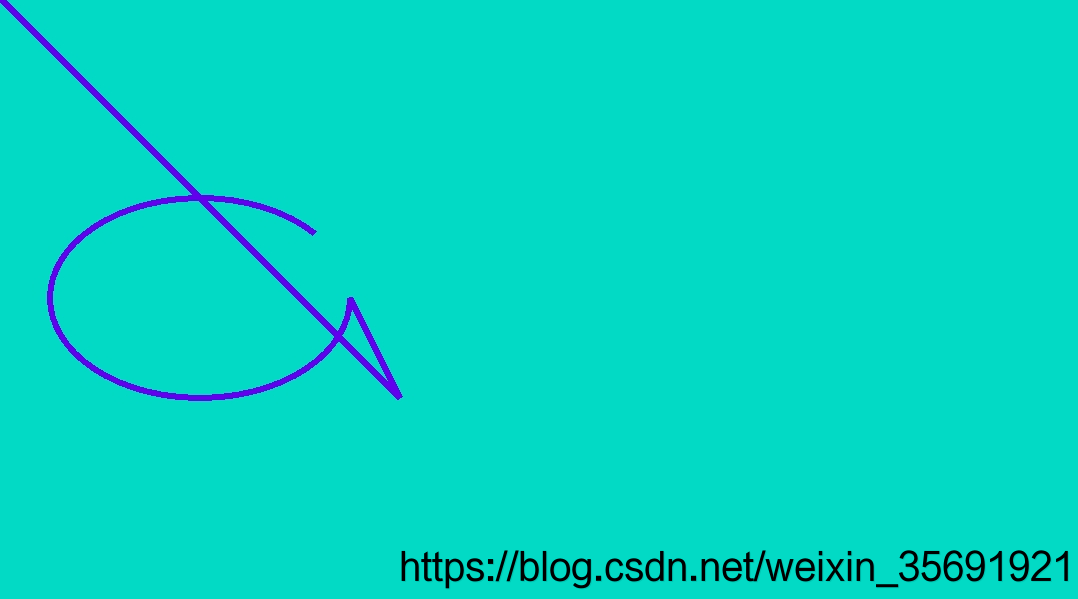

当将forceMoveTo修改成false：

void arcTo(float left, float top, float right, float bottom, float startAngle,float sweepAngle, boolean forceMoveTo)

@params left 规定区域
@params top 规定区域
@params right 规定区域
@params bottom 规定区域
@params startAngle 起始角度
@params sweepAngle 旋转角度，旋转角度为正，会顺时针绘制；旋转角度为负，会逆时针绘制。
@params forceMoveTo 是否强制将path最后一个点移动到圆弧起点。true是强制移动，即为不连接两个点。false则连接两个点。

闭合

path.close();

用途：连接起始点和终止点，形成闭合图形

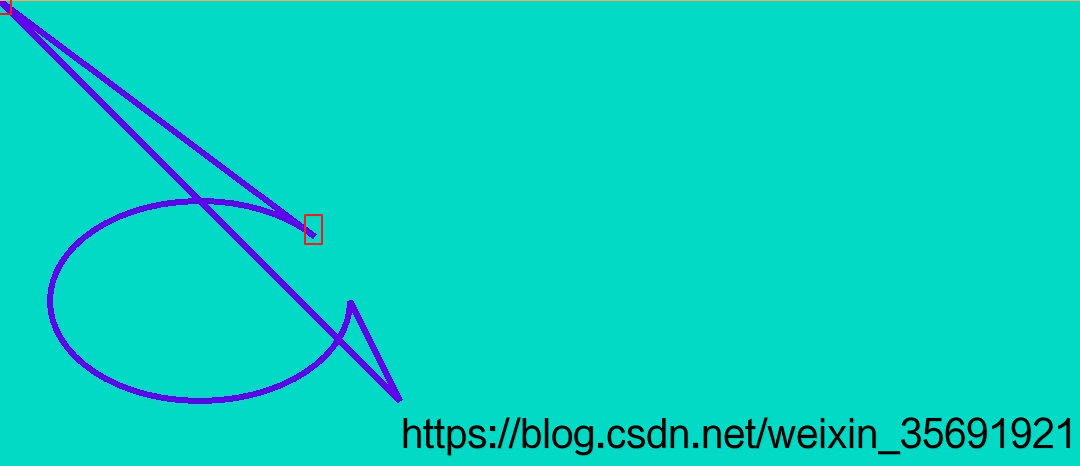

例

                Path path1 = new Path();path1.lineTo(400,400);RectF rectF32 = new RectF(50, 200, 350, 400);path1.arcTo(rectF32,0, 320,false);path1.close();canvas.drawPath(path1, paintText);

在上面代码中添加上，path1.close();，可以看到，我们原点（0,0）起始点和椭圆的终止点进行了直线连接，形成了闭环。
这就是它的作用。

在路径上绘制字

void drawTextOnPath(@NonNull char[] text, int index, int count, @NonNull Path path,float hOffset, float vOffset, @NonNull Paint paint)

@params char[] text 文字内容，类型是 char[] ，可以 string.toCharArray() 获取
@params index 指的是 char[] 中的起始位置，从第几个字符开始写，初始位置是0
@params count 指的是从起始位置开始，往后写，一共写几个字符，包含起始位置的字符
@params path Path可以看成复杂图形，可以代表所有
@params hOffset 沿路径添加到文本起始位置的距离
@params vOffset 上面(-)或下面(+)的距离用于定位文本的路径
@params paint 画笔

void drawTextOnPath(@NonNull String text, @NonNull Path path, float hOffset,float vOffset, @NonNull Paint paint)

@params text 文字内容
@params path Path可以看成复杂图形，可以代表所有
@params hOffset 沿路径添加到文本起始位置的距离
@params vOffset 上面(-)或下面(+)的距离用于定位文本的路径
@params paint 画笔

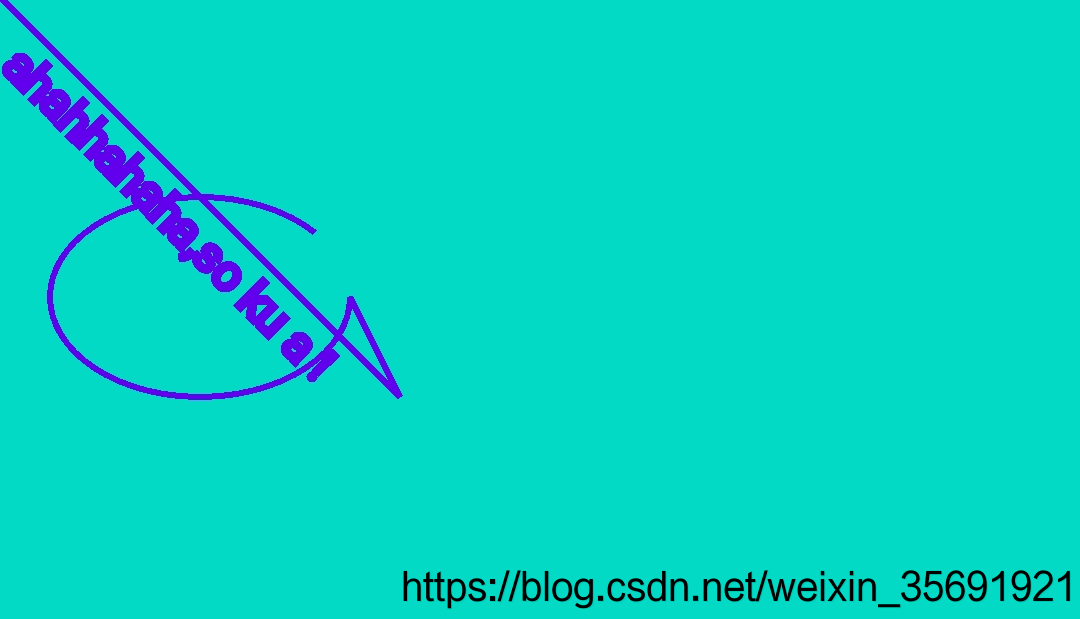

例

                Path path1 = new Path();path1.lineTo(400, 400);RectF rectF32 = new RectF(50, 200, 350, 400);path1.arcTo(rectF32, 0, 320, false);canvas.drawPath(path1, paintText);canvas.drawTextOnPath("ahahhahaha,so ku a !", path1, 50, 50, paintText);
