“今天，我不准备多讲。原因在哪里，同志们自己回去想。嘴巴，人人都有，无非是吃饭、说话。到底哪个重要，还要看实践。我们老祖宗有一句话：‘光说不练，假把式；光练不说，傻把式；连说带练~~真！把！式！’”
—— 傅明老人，《我爱我家》
现在，由于加入了矩阵计算的算子，我们的计算图框架（ VectorSlow ）现在该改叫 MatrixSlow 了。也许哪一天我们会将它改进成 TensorSlow ，但总之 Slow 这个特性我们是不会放弃的。
在之前的博文中，我们介绍了计算图和自动求导的原理及实现（这里），用 MatrixSlow 搭建了一些可以被纳入“非全连接神经网络”范畴的若干模型（这里），还搭建了一些深度不一的多层全连接神经网络，并用动画展示了它们的训练过程（这里）。现在，我们用 MatrixSlow 搭建卷积神经网络（CNN）并用来识别 MNIST 。关于 CNN 的介绍，可见这里。
（作者对本文代码保留后续修改的权利，完整代码请见码云）
一、卷积
我们首先实现卷积算子，代码如下（node.py）：
class Convolve(Node):"""以第二个父节点的值为卷积核，对第一个父节点的值做二维离散卷积"""def __init__(self, *parents):assert len(parents) == 2Node.__init__(self, *parents)self.padded = Nonedef compute(self):data = self.parents[0].value # 输入特征图kernel = self.parents[1].value # 卷积核w, h = data.shape # 输入特征图的宽和高kw, kh = kernel.shape # 卷积核尺寸hkw, hkh = int(kw / 2), int(kh / 2) # 卷积核长宽的一半# 补齐数据边缘pw, ph = tuple(np.add(data.shape, np.multiply((hkw, hkh), 2)))self.padded = np.mat(np.zeros((pw, ph)))self.padded[hkw:hkw + w, hkh:hkh + h] = dataself.value = np.mat(np.zeros((w, h)))# 二维离散卷积for i in np.arange(hkw, hkw + w):for j in np.arange(hkh, hkh + h):self.value[i - hkw, j - hkh] = np.sum(np.multiply(self.padded[i - hkw:i - hkw + kw, j - hkh:j - hkh + kh], kernel))def get_jacobi(self, parent):data = self.parents[0].value # 输入特征图kernel = self.parents[1].value # 卷积核w, h = data.shape # 输入特征图的宽和高kw, kh = kernel.shape # 卷积核尺寸hkw, hkh = int(kw / 2), int(kh / 2) # 卷积核长宽的一半# 补齐数据边缘pw, ph = tuple(np.add(data.shape, np.multiply((hkw, hkh), 2)))jacobi = []mask = np.mat(np.zeros((pw, ph)))if parent is self.parents[0]:for i in np.arange(hkw, hkw + w):for j in np.arange(hkh, hkh + h):mask *= 0mask[i - hkw:i - hkw + kw, j - hkh:j - hkh + kh] = kerneljacobi.append(mask[hkw:hkw+w, hkh:hkh+h].A1)elif parent is self.parents[1]:for i in np.arange(hkw, hkw + w):for j in np.arange(hkh, hkh + h):jacobi.append(self.padded[i - hkw:i - hkw + kw, j - hkh:j - hkh + kh].A1)else:raise Exception("You're not my father")return np.mat(jacobi)Convolve 接受两个父节点：图像（或叫特征图）节点，它是一个二维矩阵；卷积核节点也是一个二维矩阵。Convolve 暂时不支持设置步幅（stride）和填充方式（padding），步幅一律为 1 ，使用补零填充。compute 以第二个父节点的值为滤波器，对第一个父节点的值做二维离散卷积（滤波）。get_jacobi 函数返回当前本节点对特征图或卷积核的雅克比矩阵。
二、最大值池化
我们来实现最大值池化算子，代码如下（node.py）：
class MaxPooling(Node):"""最大值池化"""def __init__(self, parent, size, stride):Node.__init__(self, parent)assert isinstance(stride, tuple) and len(stride) == 2self.stride = strideassert isinstance(size, tuple) and len(size) == 2self.size = sizeself.flag = Nonedef compute(self):data = self.parents[0].value # 输入特征图w, h = data.shape # 输入特征图的宽和高dim = w * hsw, sh = self.stridekw, kh = self.size # 池化核尺寸hkw, hkh = int(kw / 2), int(kh / 2) # 池化核长宽的一半result = []flag = []for i in np.arange(0, w, sw):row = []for j in np.arange(0, h, sh):# 取池化窗口中的最大值top, bottom = max(0, i - hkw), min(w, i + hkw + 1)left, right = max(0, j - hkh), min(h, j + hkh + 1)window = data[top:bottom, left:right]row.append(np.max(window))# 记录最大值在原特征图中的位置pos = np.argmax(window)w_width = right - leftoffset_w, offset_h = top + pos // w_width, left + pos % w_widthoffset = offset_w * w + offset_htmp = np.zeros(dim)tmp[offset] = 1flag.append(tmp)result.append(row)self.flag = np.mat(flag)self.value = np.mat(result)def get_jacobi(self, parent):assert parent is self.parents[0] and self.jacobi is not Nonereturn self.flagMaxPooling 节点接受 size 参数指定池化窗口（池化核）大小，它是一个包含宽和高的 tuple 。MaxPooling 节点还接受 stride 参数，它也是一个 tuple ，指定两个方向的步幅。compute 方法移动池化窗口，取窗口中的最大值，同时以标志位的形式记录下被取的最大值在原特征图点的位置，get_jacobi 就以这个标志位作为雅可比，具体见代码。
三、辅助性节点
我们需要一个 reshape 算子改变数据的形状（将二维特征图转成一维向量，连接全连接层），代码如下（node.py）：
class Reshape(Node):"""改变父节点的值（矩阵）的形状"""def __init__(self, parent, shape):Node.__init__(self, parent)assert isinstance(shape, tuple) and len(shape) == 2self.to_shape = shapedef compute(self):self.value = self.parents[0].value.reshape(self.to_shape)def get_jacobi(self, parent):assert parent is self.parents[0]return np.mat(np.eye(self.dimension()))卷积部分结束时，数据的形状是一组多个特征图。这时若要连接全连接层，需要将这些特征图展平并连接成一个向量。Flatten 节点肩负这个任务，代码如下（node.py）：
class Flatten(Node):"""将多个父节点的值连接成向量"""def compute(self):assert len(self.parents) > 0# 将所有负矩阵展平并连接成一个向量self.value = np.concatenate([p.value.flatten() for p in self.parents],axis=1).Tdef get_jacobi(self, parent):assert parent in self.parentsdimensions = [p.dimension() for p in self.parents] # 各个父节点的元素数量pos = self.parents.index(parent) # 当前是第几个父节点dimension = parent.dimension() # 当前父节点的元素数量assert dimension == dimensions[pos]jacobi = np.mat(np.zeros((self.dimension(), dimension)))start_row = int(np.sum(dimensions[:pos]))jacobi[start_row:start_row + dimension, 0:dimension] = np.eye(dimension)return jacobi我们还需要一个对矩阵做标量乘法的算子，它用一个标量去乘矩阵的每一个元素，代码如下（node.py）：
class ScalarMultiply(Node):"""用标量（1x1矩阵）数乘一个矩阵"""def compute(self):assert self.parents[0].shape() == (1, 1) # 第一个父节点是标量self.value = np.multiply(self.parents[0].value, self.parents[1].value)def get_jacobi(self, parent):assert parent in self.parentsif parent is self.parents[0]:return self.parents[1].value.flatten().Telse:return np.mat(np.eye(self.parents[1].dimension())) * self.parents[0].value[0, 0]ScalarMultiply 的第一个父节点是一个
四、构造“层”的辅助函数
我们写几个构造 CNN 的“层”（layer）的函数，以方便网络的构建，代码如下（layer.py）：
from node import *def conv(feature_maps, input_shape, kernels, kernel_shape, activation):""":param feature_maps: 数组，包含多个输入特征图，它们应该是值为同形状的矩阵的节点:param input_shape: tuple ，包含输入特征图的形状（宽和高）:param kernels: 整数，卷积层的卷积核数量:param kernel_shape: tuple ，卷积核的形状（宽和高）:param activation: 激活函数类型:return: 数组，包含多个输出特征图，它们是值为同形状的矩阵的节点"""# 与输入同形状的全 1 矩阵ones = Variable(input_shape, init=False, trainable=False)ones.set_value(np.mat(np.ones(input_shape)))outputs = []for i in range(kernels):channels = []for fm in feature_maps:kernel = Variable(kernel_shape, init=True, trainable=True)conv = Convolve(fm, kernel)channels.append(conv)channles = Add(*channels)bias = ScalarMultiply(Variable((1, 1), init=True, trainable=True), ones)affine = Add(channles, bias)if activation == "ReLU":outputs.append(ReLU(affine))elif activation == "Logistic":outputs.append(Logistic(affine))else:outputs.append(affine)assert len(outputs) == kernelsreturn outputsconv 函数接受保存多个输入特征图（或者称作输入图像的多个通道）的数组、输入特征图的尺寸、卷积核数、卷积核尺寸、激活函数种类（"ReLU" 或 "Logistic" 以及未来会有的其他种类）。conv 的返回值也是一个数组，包含卷积层的多个输出特征图（通道），该数量与卷积核数量一致。
def pooling(feature_maps, kernel_shape, stride):""":param feature_maps: 数组，包含多个输入特征图，它们应该是值为同形状的矩阵的节点:param kernel_shape: tuple ，池化核（窗口）的形状（宽和高）:param stride: tuple ，包含横向和纵向步幅:return: 数组，包含多个输出特征图，它们是值为同形状的矩阵的节点"""outputs = []for fm in feature_maps:outputs.append(MaxPooling(fm, size=kernel_shape, stride=stride))return outputspooling 函数构造一个池化层（目前只支持最大值池化）。该函数接受保存多个输入特征图的数组、池化核（即池化窗口）尺寸、横向和纵向的步幅。pooling 函数返回一个数组，包含多个输出特征图。
def fc(input, input_size, size, activation):""":param input: 输入向量:param input_size: 输入向量的维度:param size: 神经元个数，即输出个数（输出向量的维度）:param activation: 激活函数类型:return: 输出向量"""weights = Variable((size, input_size), init=True, trainable=True)bias = Variable((size, 1), init=True, trainable=True)affine = Add(MatMul(weights, input), bias)if activation == "ReLU":return ReLU(affine)elif activation == "Logistic":return Logistic(affine)else:return affinefc 函数构造全连接层，接受输入数量（输入向量的维数），神经元个数（输出向量的维数）以及激活函数的种类。
五、构造卷积神经网络
现在我们就可以搭建一个简单的卷积神经网络了，代码如下（test_cnn.py）：
from sklearn.metrics import accuracy_scorefrom node import *
from util import mnist
from optimizer import *
from layer import *print(__file__)
train_x, train_y, test_x, test_y = mnist('./data/MNIST')
test_x = test_x[:1000]
test_y = test_y[:1000]# train_x = train_x[:10000]
# train_y = train_y[:10000]img_shape = (28, 28)img = Variable(img_shape, init=False, trainable=False) # 占位符，28x28 的图像
conv1 = conv([img], img_shape, 6, (3, 3), "ReLU") # 第一卷积层
pooling1 = pooling(conv1, (3, 3), (2, 2)) # 第一池化层conv2 = conv(pooling1, (14, 14), 6, (3, 3), "ReLU") # 第二卷积层
pooling2 = pooling(conv2, (3, 3), (2, 2)) # 第二池化层fc1 = fc(Flatten(*pooling2), 294, 100, "ReLU") # 第一全连接层
logits = fc(fc1, 100, 10, "None") # 第二全连接层，无激活函数# 分类概率
prob = SoftMax(logits)# 训练标签
label = Variable((10, 1), trainable=False)# 交叉熵损失
loss = CrossEntropyWithSoftMax(logits, label)# Adam 优化器
optimizer = Adam(default_graph, loss, 0.005, batch_size=64)# 训练
print("start training")

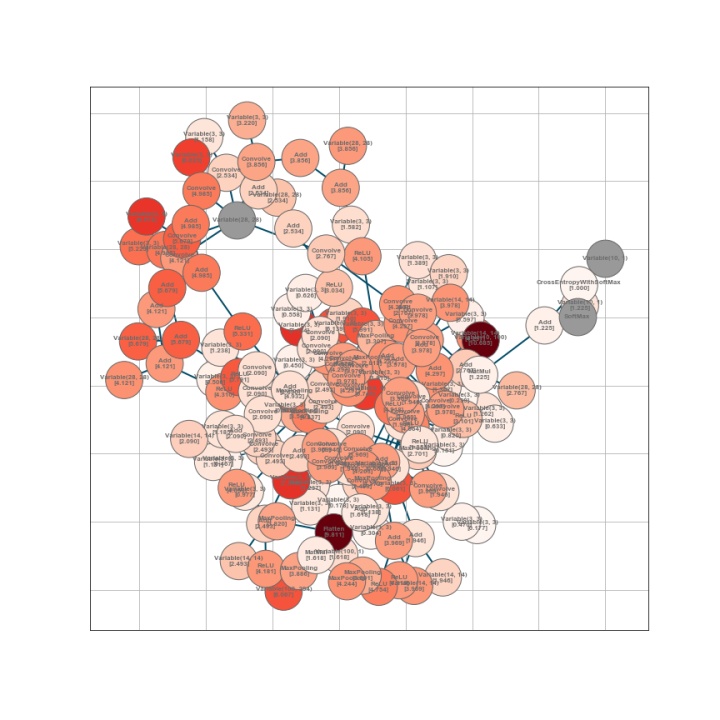

for e in range(10):for i in range(len(train_x)):img.set_value(np.mat(train_x[i, :]).reshape(28, 28))label.set_value(np.mat(train_y[i, :]).T)# 执行一步优化optimizer.one_step()# 显示进度loss.forward()percent = int((i + 1) / len(train_x) * 100)print("".join(["="] * percent) + "> loss:{:.3f} {:d}({:.0f}%)".format(loss.value[0, 0], i + 1, percent))if i > 1 and (i + 1) % 5000 == 0:# 在测试集上评估模型正确率probs = []losses = []for j in range(len(test_x)):img.set_value(np.mat(test_x[j, :]).reshape(28, 28))label.set_value(np.mat(test_y[j, :]).T)# 前向传播计算概率prob.forward()probs.append(prob.value.A1)# 计算损失值loss.forward()losses.append(loss.value[0, 0])# print("test instance: {:d}".format(j))# 取概率最大的类别为预测类别pred = np.argmax(np.array(probs), axis=1)truth = np.argmax(test_y, axis=1)accuracy = accuracy_score(truth, pred)default_graph.draw()print("epoch: {:d}, iter: {:d}, loss: {:.3f}, accuracy: {:.2f}%".format(e + 1, i + 1, np.mean(losses), accuracy * 100))这个卷积神经网络包含两个卷积层，第一个卷积层有 6 个卷积核，第 2 个卷积层也有 6 个卷积核。卷积核的尺寸都是
六、训练 Sobel 滤波器
在两年前的博文《卷积神经网络简介》中，我们从可训练滤波器的角度引入 CNN 。那时我们举了一个例子：训练 Sobel 算子。我们用 （纵向）Sobel 算子对莱娜图做滤波，效果是强化原图中的纵向边缘。之后，以原图为输入，以 Sobel 算子滤出来的图为 target ，构造一个计算图，对输入施加
import skimage, os
import numpy as npfrom node import *
from optimizer import *
from scipy.ndimage.filters import convolve
import matplotlib.pyplot as plt# Sobel 滤波器
filter = np.mat([[1., 0., -1.],[2., 0., -2.],[1., 0., -1.]])# 图像尺寸
w, h = 128, 128# 搭建计算图
input_img = Variable((w, h), init=False, trainable=False) # 输入图像占位变量
target_img = Variable((w, h), init=False, trainable=False) # target 图像占位变量
kernel = Variable((3, 3), init=True, trainable=True) # 被训练的卷积核# 对输入图像施加滤波
conv_img = Convolve(input_img, kernel)# 将输入图像和 target 图像展成向量
target_img_flat = Reshape(target_img, shape=(w * h, 1))
conv_img_flat = Reshape(conv_img, shape=(w * h, 1))# 常数（矩阵）[[-1]]
minus = Variable((1, 1), init=False, trainable=False)
minus.set_value(np.mat(-1))# 常数（矩阵）：图像总像素数的倒数
n = Variable((1, 1), init=False, trainable=False)
n.set_value(np.mat(1.0 / (w * h)))# 损失值：输出图像与 target 图像的平均像素平方误差
loss = MatMul(Dot(Add(target_img_flat, MatMul(conv_img_flat, minus)), Add(target_img_flat, MatMul(conv_img_flat, minus))), n)# RMSProp 优化器
optimizer = Adam(default_graph, loss, 0.06, batch_size=1)# 读取 lena 图，将 rgb 图像转成单通道灰度图，并 resize 成指定大小
img = skimage.transform.resize(skimage.color.rgb2gray(skimage.io.imread("lena.png")),(w, h))# 制作目标图像：对原图像施加 Sobel 滤波器
sobel = np.mat([[1,0,-1],[2,0,-2],[1,0,-1]])
target = np.zeros((w, h))
convolve(input=img, output=target, weights=filter, mode="constant", cval=0.0)# 保存原图和经过 Sobel 滤波的图像
skimage.io.imsave("origin.png", np.minimum(np.maximum(img, 0.0), 1.0))
skimage.io.imsave("target.png", np.minimum(np.maximum(target, 0.0), 1.0))# 以原图为输入，以经过 Sobel 滤波的图像为 target
input_img.set_value(np.mat(img))
target_img.set_value(np.mat(target)) i = 0

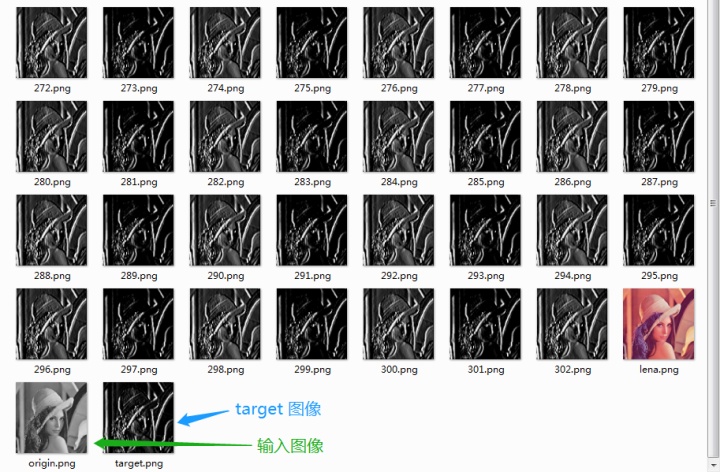

for e in range(1000):# 一次迭代optimizer.one_step() # 计算损失值loss.forward()print("pic:{:s}，loss:{:.6f}".format(p, loss.value[0, 0]))# 保存当前卷积核对输入图像做滤波的结果fname = "{:d}.png".format(i)if os.path.exists(fname):os.remove(fname)skimage.io.imsave(fname, np.minimum(np.maximum(conv_img.value, 0.0), 1.0))i += 1迭代进行到 302 次时，损失值已经不怎么下降了，我们手动终止了进程。看看每次迭代输出的图像与 target 图像：

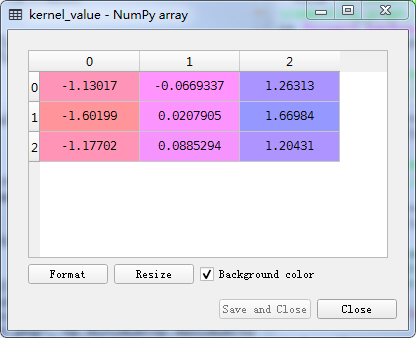

可见，输出图像已经很接近 Sobel 滤波的 target 图像了。这时，被训练的 kernel 节点的值是：
卷积核已经被训练得比较接近 Sobel 算子了。
