这里写目录标题
- 一、实验要求
- 二、实验过程:
- 三、总结
一、实验要求
串口传输文件的练习。将两台笔记本电脑,借助 usb转rs232 模块和杜邦线,建立起串口连接。然后用串口助手等工具软件(带文件传输功能)将一台笔记本上的一个大文件(图片、视频和压缩包软件)传输到另外一台电脑,预算文件大小、波特率和传输时间三者之间的关系,并对比实际传输时间。
二、实验过程:

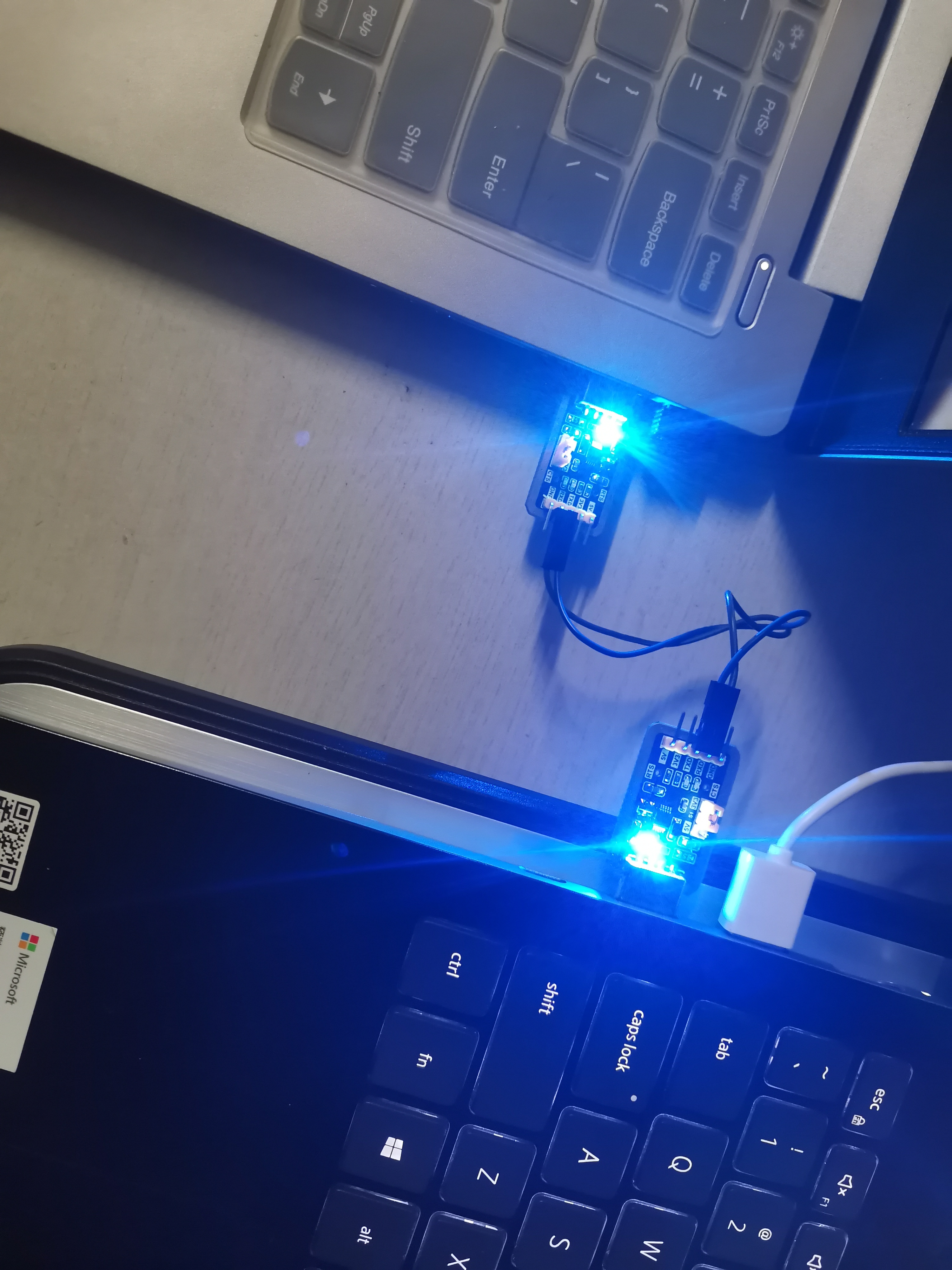

连接:准备两台电脑,两个usb转串口,四根杜邦线
下载好串口调试助手,用于接收和发送显示文件。两个串口线连接这两台电脑。连线方式:3V3-3V3,GND-GND,TXD-RXD,RXD-TXD
其实也可以只连接两根杜邦线:TXD-RXD,RXD-TXD,这样连接时使用电脑供电:

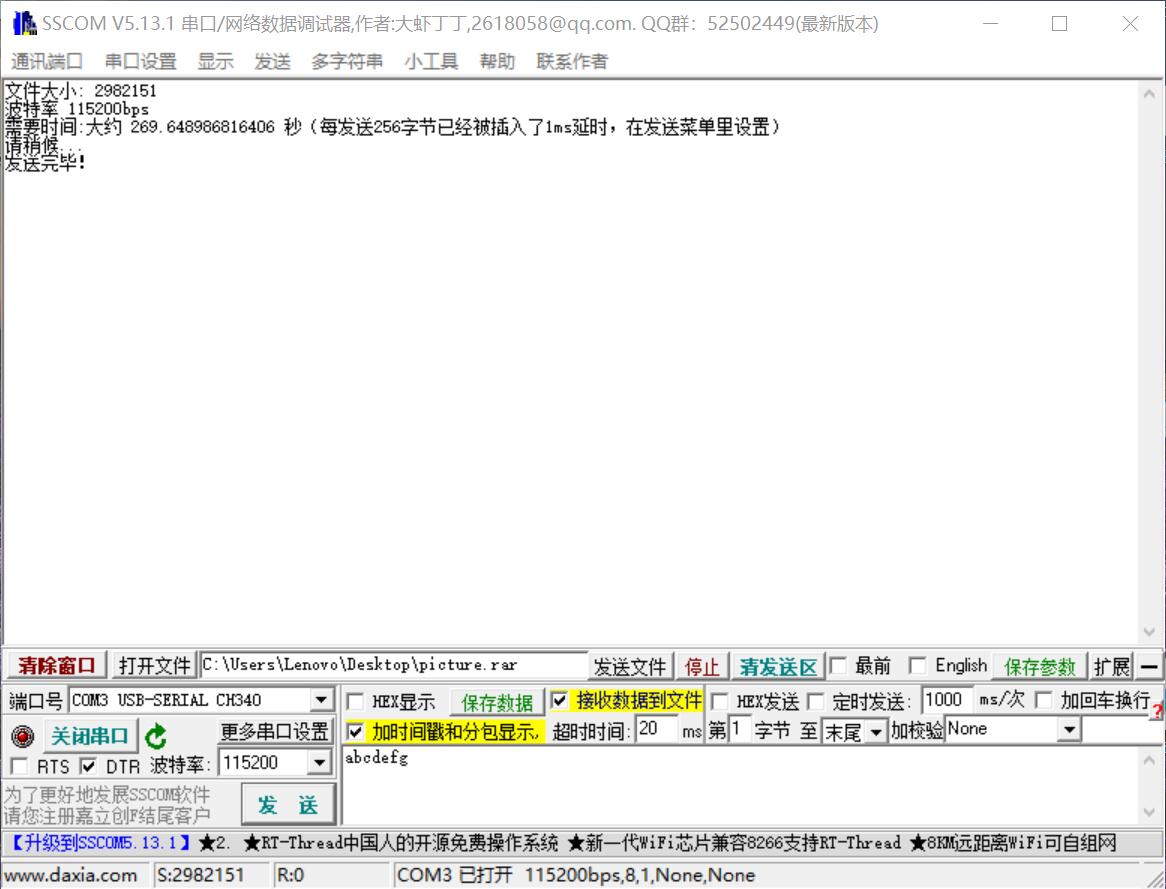

进入串口调试助手:
1、连接好之后,首先检查端口
2、点击打开串口,另外一台电脑也要点击打开串口;
3、然后点击选择文件;
4、然后点击发送文件;
最后得到的是.DAT文件,这时候我们需要将文件的后缀名改成你传输之前的后缀名就可以了。
实验结果分析:
计算预计传输时间
理论时间=(文件大小*8)/波特率
那么上面的压缩包理论传输时间为269.65秒,
实际时间为354.65秒。
实际传输时间比理论传输时间要长一些,分析原因,可能是传输时,每隔一段字节就会插入一段延时,也可能是由于在传输过程中出现丢包、错误等重传现象导致。
三、总结
这个实验是用两个usb的接口在借助杜邦线连接在一起,然后在传输一些文件,如视频,图片等,传输视频或者音频的文件的时候并不能直接打开,需要我们自己修改文件格式,有的时候还可能不能打开,但是传输txt文件的时候传输的速度很快
另外在传输的文件的时候文件越大传输的时间是越长的,但是在传输的时候并不能完全达到理想传输的时间,可能是在传输的过程中,出现了丢包挥着延时或者是出错的情况。
