本文介绍如何使用逻辑分析仪，以测试STM32的延时函数的实际时长。
二、实验平台
库版本：STM32F10x_StdPeriph_Lib_V3.5.0
编译软件：MDK4.53
硬件平台：STM32开发板
仿真器：JLINK
三、版权声明
博主：甜甜的大香瓜
声明：喝水不忘挖井人，转载请注明出处。
原文地址：http://blog.csdn.NET/feilusia
联系方式：897503845@qq.com
香瓜BLE之CC2541群：127442605
香瓜BLE之CC2640群：557278427
四、实验前提
在进行本文步骤前，请先阅读并实现以下博文：
1、《STM32之系统滴答定时器》：http://blog.csdn.net/feilusia/article/details/52835711
五、基础知识
1、逻辑分析仪是什么？
答：逻辑分析仪是分析数字系统逻辑关系的仪器。
与示波器类似，逻辑分析仪能抓取引脚的电平时序。
2、逻辑分析仪和示波器的区别是什么？
答：
1）逻辑分析仪
①优点：能同时抓取多通道（如8个通道、16个通道）的电平时序。
②缺点：只能观察高低电平、不能查看具体电压大小。
2）示波器
①优点：能抓取到实际波形的形态。
②缺点：一般只能同时抓取最多4通道的电平时序。
3、本文使用的逻辑分析仪是什么？
1）购买地址：
https://item.taobao.com/item.htm?spm=a1z10.5-c-s.w4002-15079397460.11.v34Yc3&id=43845903682
2）基本介绍：此套逻辑分析仪非常强大，由于该软件为国外开源软件，因此售价非常便宜。该上位机软件自带协议分析，方便工程师查看时序。
六、实验步骤
1、测试代码
GPIO_ResetBits(GPIOB, GPIO_Pin_12);GUA_Delay_us(1000000); GPIO_SetBits(GPIOB, GPIO_Pin_12);

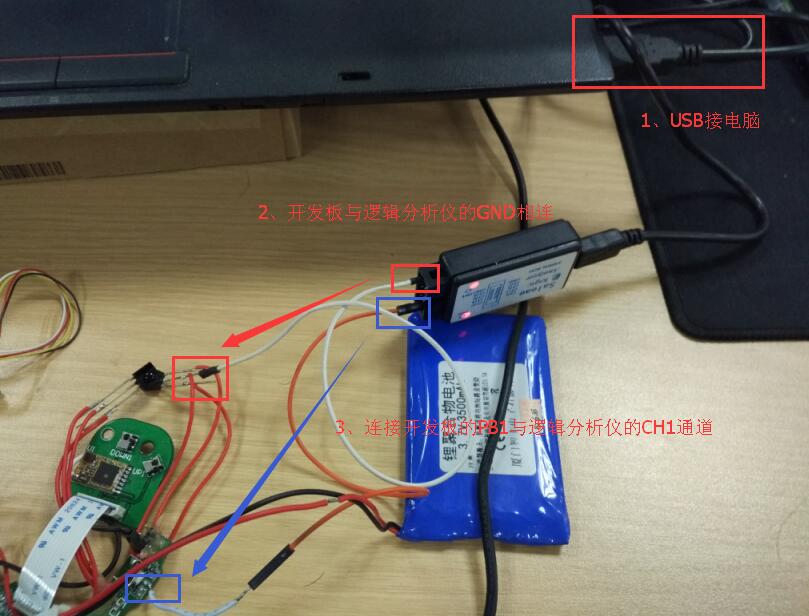

2、硬件连接
3、上位机软件使用
1）安装卖家提供的软件

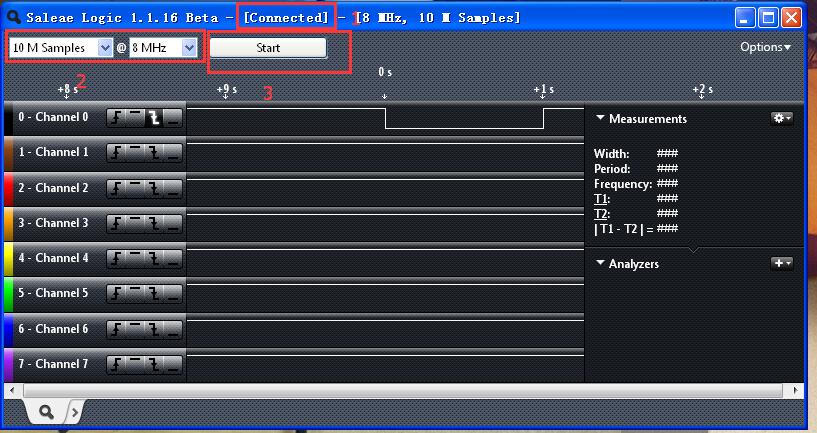

2）配置并开启逻辑分析仪
当上位机检测到逻辑分析仪的USB正常连接时，会显示connected。
七、实验结果

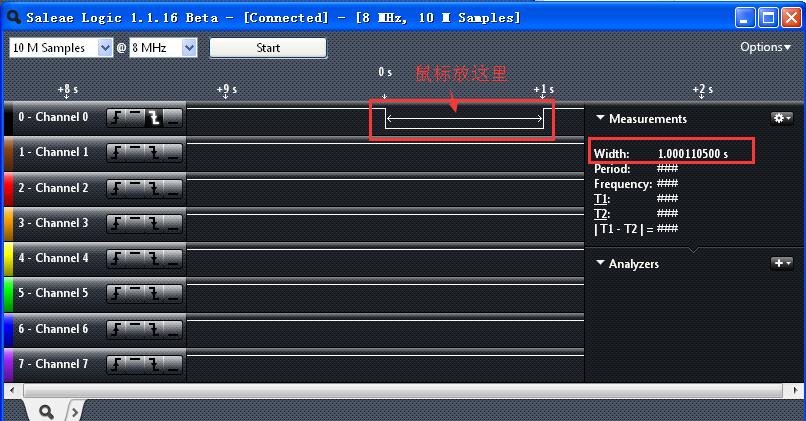

仿真开发板并设置断点在测试代码中，可测得以下时序：
可以从上图右框中看到时长为1.000110500S的低电平，而测试代码中延时的是1S。
也就是1S有110.5us的误差，香瓜认为这个误差有些大，当然这个误差包含IO口置位时间+逻辑分析仪本身误差时间。
注：香瓜将此逻辑分析仪与公司中的超大台逻辑分析仪的结果进行对比，1S仅相差不到2us的区别。说明此廉价的逻辑分析仪还是挺准的。
