学习labview中，做了一个波形图，X轴为时间，Y轴为其他位移压力温度变量，X轴最大值是一个变量，可以手动输入，所以最早选择了--刻度间隔---均匀，起初做模拟，设置时间300小时(1080000秒)，效果还可以。

最大刻度小的时候

再后来，设置了一个长时间的，10000个小时(36000000秒)，却出现中间刻度消失，怎么修改也不行，(也许有高手能)，效果如下图：

开始解决的时候，尝试在前面板中解决设置刻度间隔---任意，，在图中添加30小时和60小时( 最大300)，初看挺成功，可最大刻度一变大(10000小时)，添加的刻度却固定不变，图形会出现个压缩密集的现象。

只能在程序框图中解决，在程序框图中的属性节点中添加--X标尺.均匀刻度间隔？---设置成F。

再添加---X标尺.刻度[],添加一个数组分别为最大值的10%--90%，赋值给X标尺.刻度[]，也可以选择其他值。如下图。

程序框图

问题得到解决，下图为最大值300和10000小时的效果。

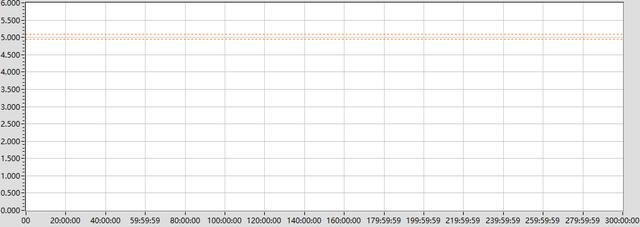

300小时

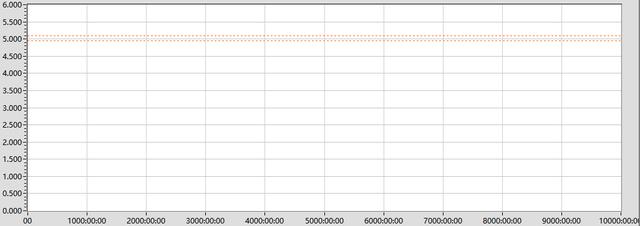

10000小时

简单的问题，记录一下，一起分享。
