在实际应用场景下，我们可能需要建立一个测试环境，既能接线上流量，又不希望影响线上业务，这个时候流量镜像就派上用场。它会将一个网络接口中的流量复制到另外一个网络接口中，然后在后者上分发，而前者不受影响。

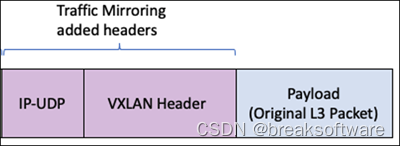

在上图中我们可以看到，复制过来的流量会被转换——转换成vxlan协议的UDP流量。这个现象就导致测试环境的接口和生产环境不一致——这并不是我们希望的——我们希望部署在测试环境和生产环境上的代码或程序是一样的。

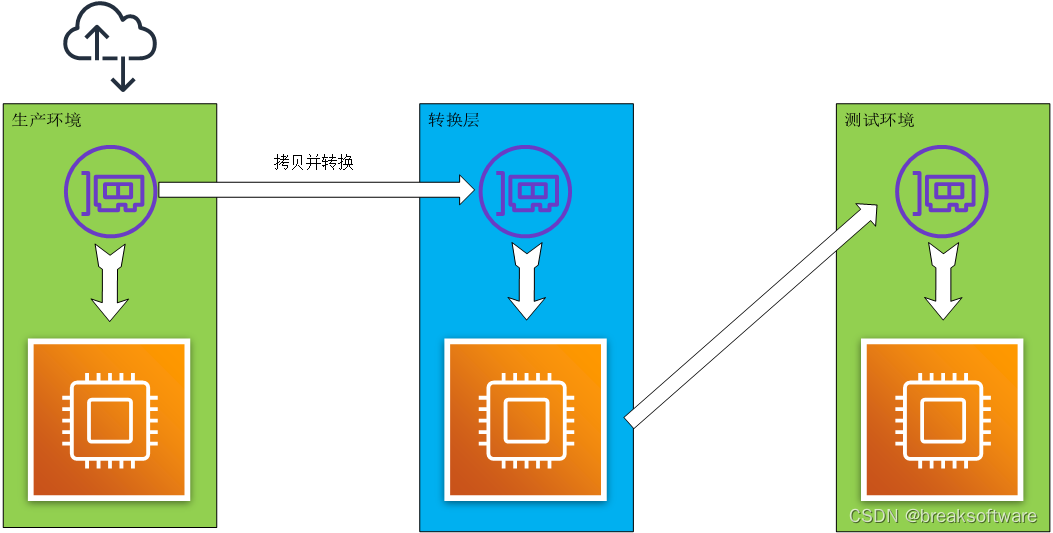

为了解决这个问题，我们需要加一个中间层：把UDP的vxlan协议转回去，并分发到测试环境。

现在我们在AWS上完成上述设计。

创建VPC和EC2

选择区域和IPv4/CIDR

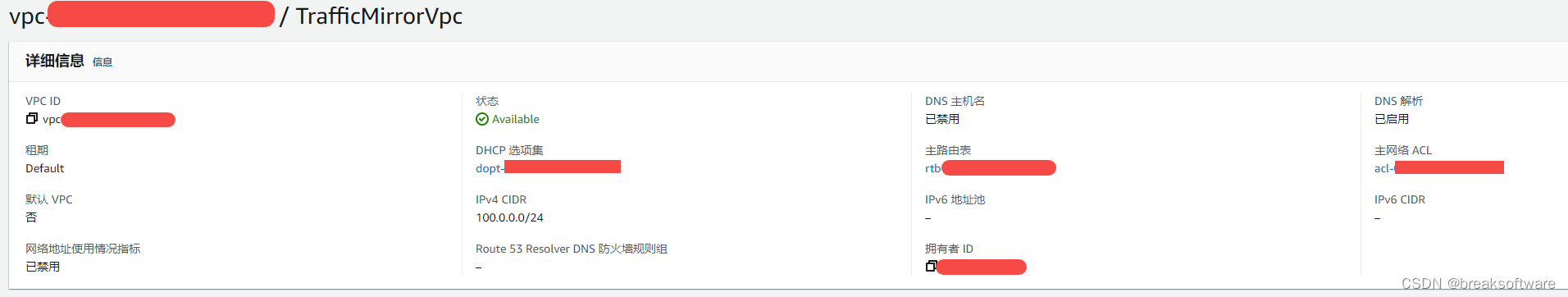

创建一个100.0.0.0/24的VPC，名字叫TrafficMirrorVpc。

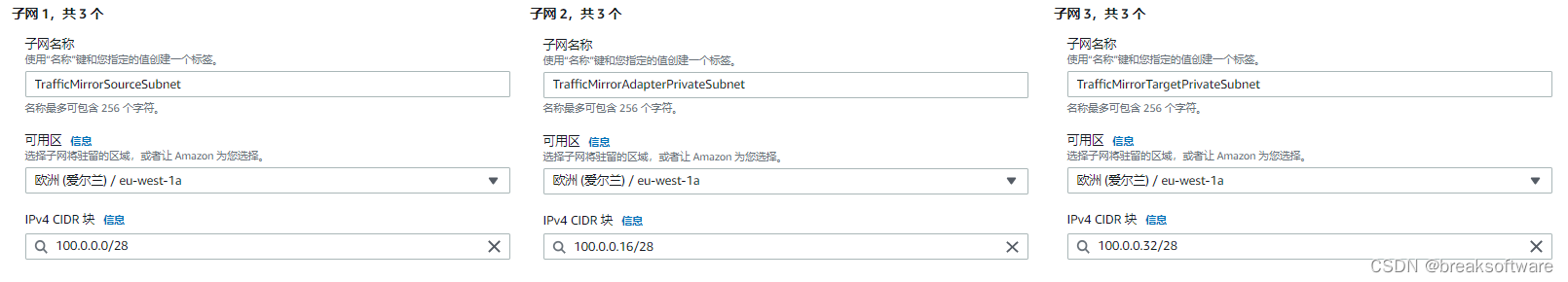

分配子网

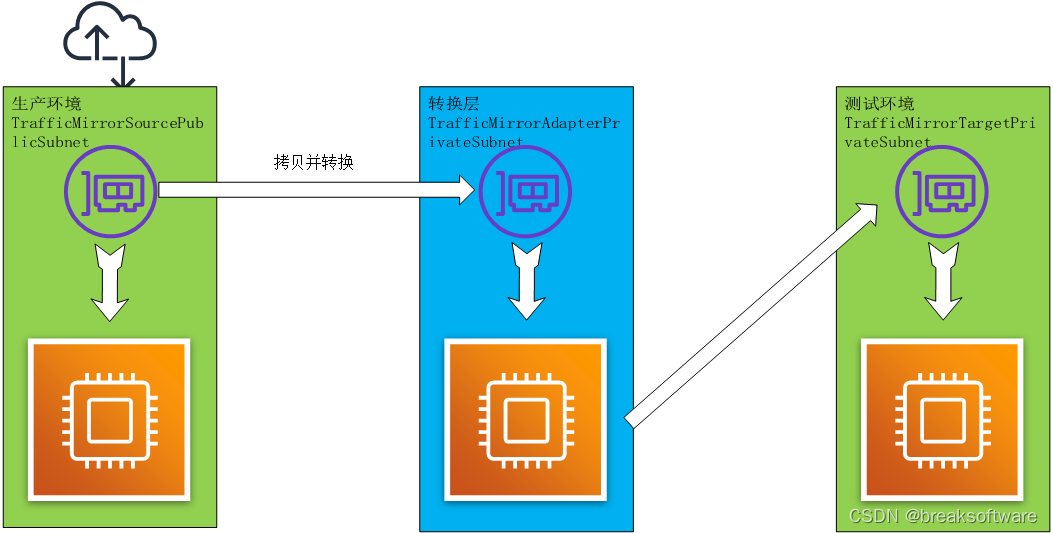

我们将分配一个Public类型子网TrafficMirrorSourcePublicSubnet，用于接收互联网流量。它下面实例的流量将会被复制到名字叫TrafficMirrorAdapterPrivateSubnet子网下的实例。经过转换，流量会被发送给TrafficMirrorTargetPrivateSubnet子网下的实例。我们在TrafficMirrorSourcePublicSubnet和TrafficMirrorTargetPrivateSubnet子网下部署的实例的程序是一样的，这样前者模拟线上环境，后者模拟测试环境。

子网名称	IPv4/CIDR	区域
TrafficMirrorSourcePublicSubnet	100.0.0.0/28	eu-west-1a
TrafficMirrorAdapterPrivateSubnet	100.0.0.16/28	eu-west-1a
TrafficMirrorTargetPrivateSubnet	100.0.0.32/28	eu-west-1a

创建EC2

这儿需要注意一点，被镜像流量的实例需要是基于AWS Nitro System的。适配的类型可以见：https://docs.aws.amazon.com/zh_cn/AWSEC2/latest/UserGuide/instance-types.html#ec2-nitro-instances。我们选择相对便宜的t3.nano类型来做测试。
我们会对公网下的TrafficMirrorSourceEC2开启自动分配公有IP的功能。因为我们既要在互联网上对其发送流量，也需要把它作为跳板机跳转到其他两个私有网络下的EC2上，以方便部署代码。

实例名	所属子网	实例类型	是否自动分配公有IP
TrafficMirrorSourceEC2	TrafficMirrorSourcePublicSubnet	t3.nano	是
TrafficMirrorAdapterEC2	TrafficMirrorAdapterPrivateSubnet	t3.nano	否
TrafficMirrorTargetEC2	TrafficMirrorTargetPrivateSubnet	t3.nano	否

私有子网访问互联网（单向）

这个不是必须步骤。主要是为了让TrafficMirrorAdapterPrivateSubnet和TrafficMirrorTargetPrivateSubnet子网下EC2实例可以访问外网，以方便部署代码。

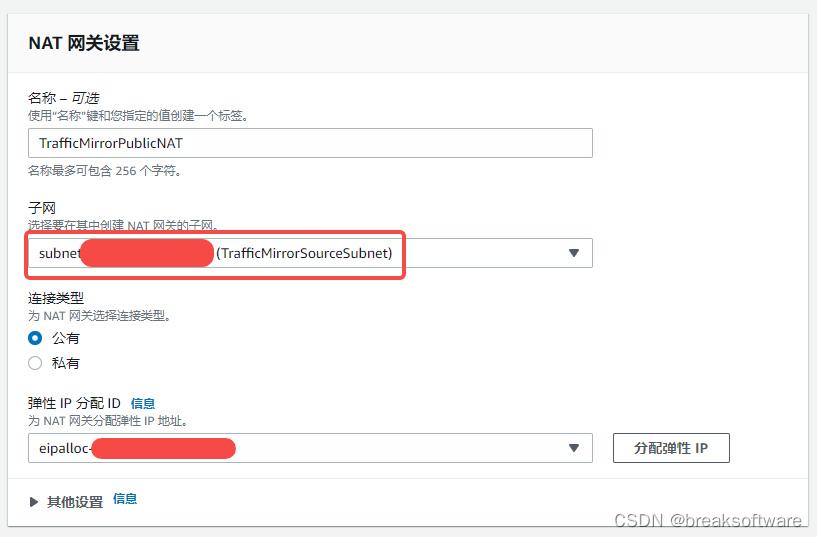

部署NAT网关

修改路由表

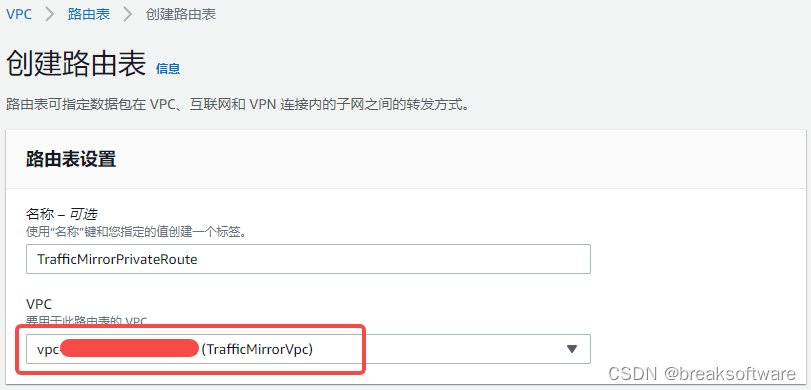

创建一个给Private网络的路由。

然后配置路由

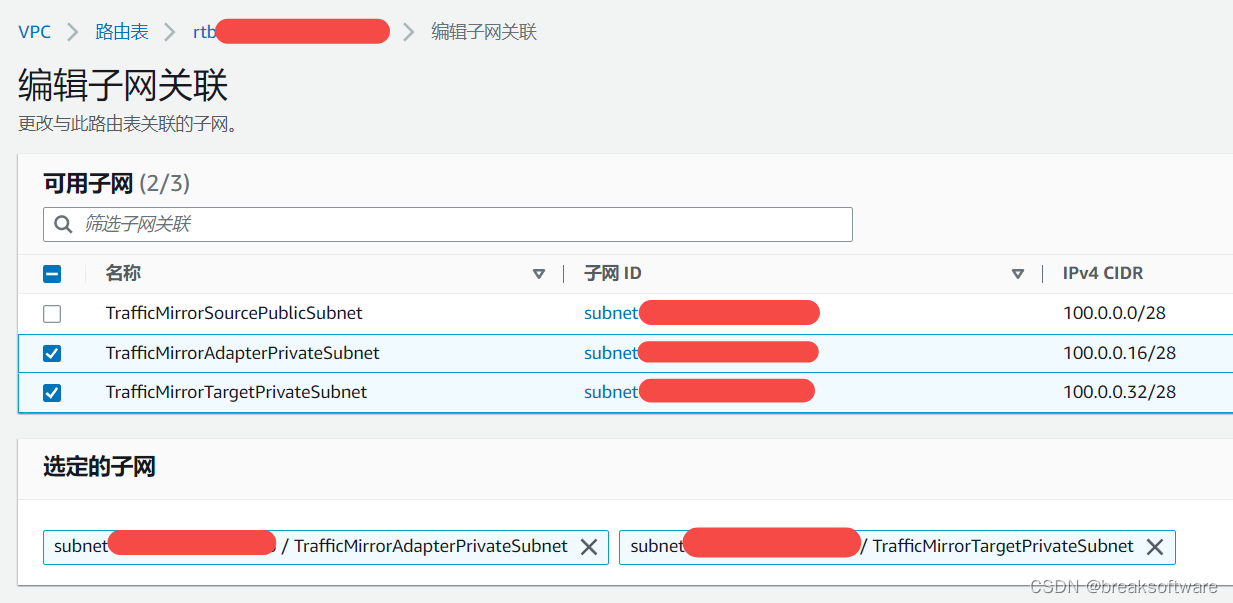

路由关联私有子网

打通公有子网和互联网

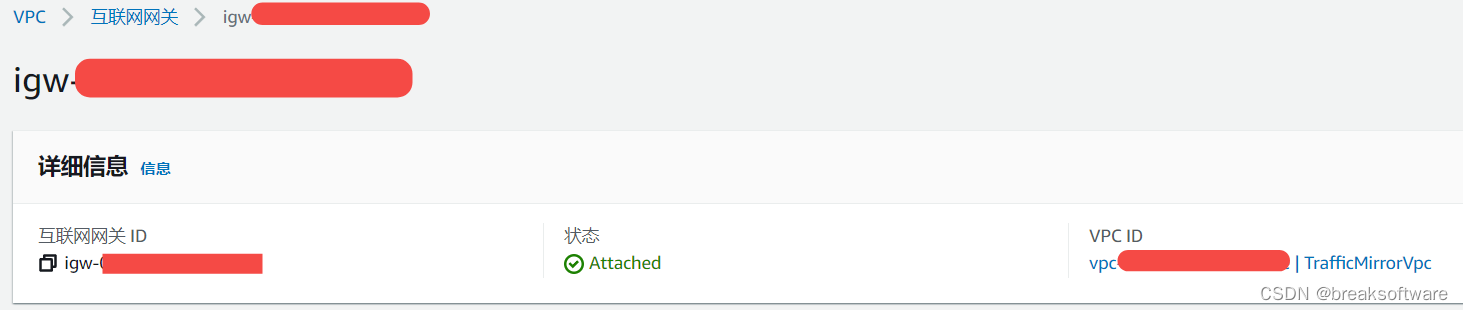

创建互联网网关，并关联到VPC

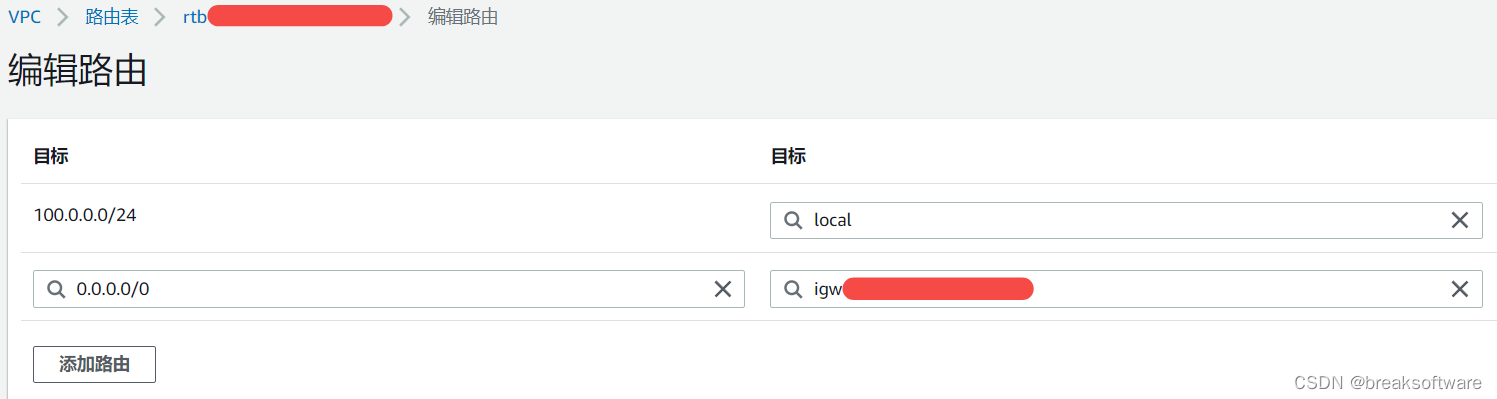

公有子网路由到互联网网关

设定ACL

因为默认的ACL只允许22端口访问，而TrafficMirrorSourcePublicSubnet子网下机器需要开放80端口以供外网测试，且TrafficMirrorAdapterPrivateSubnet需要响应4789端口的UDP请求，所以我们将对各个子网的ACL进行定制。

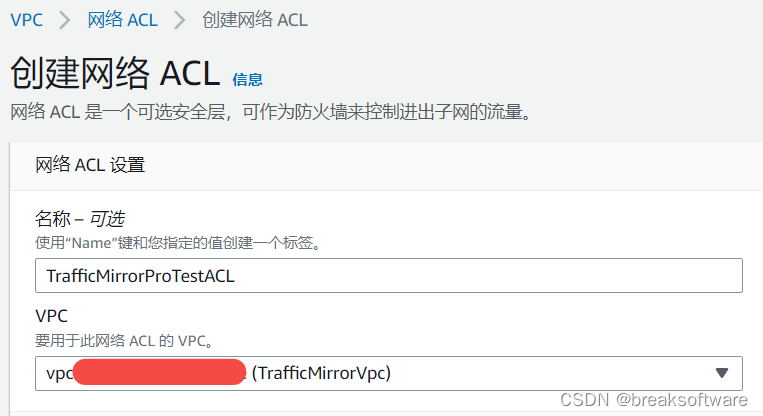

定制生产/测试环境ACL

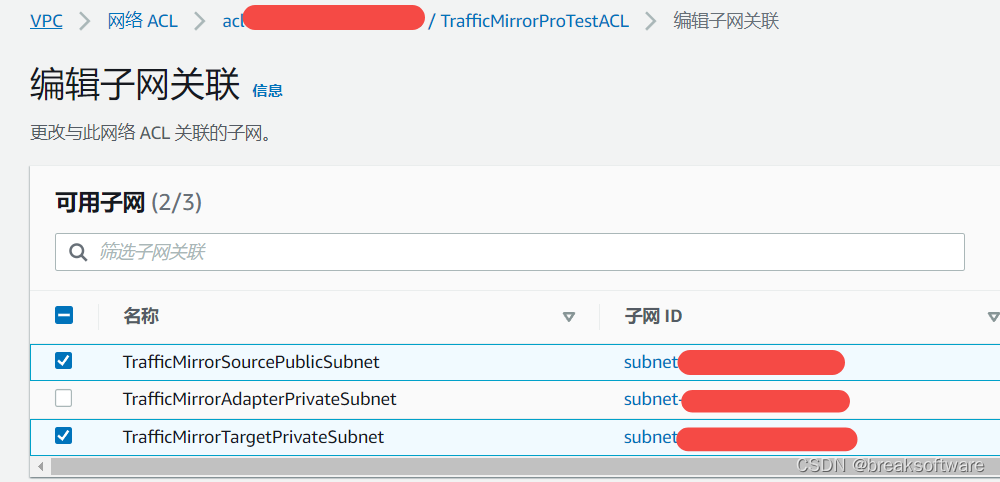

主要开启22端口和80端口，源地址选择任意。它主要给TrafficMirrorSourcePublicSubnet和TrafficMirrorTargetPrivateSubnet使用。

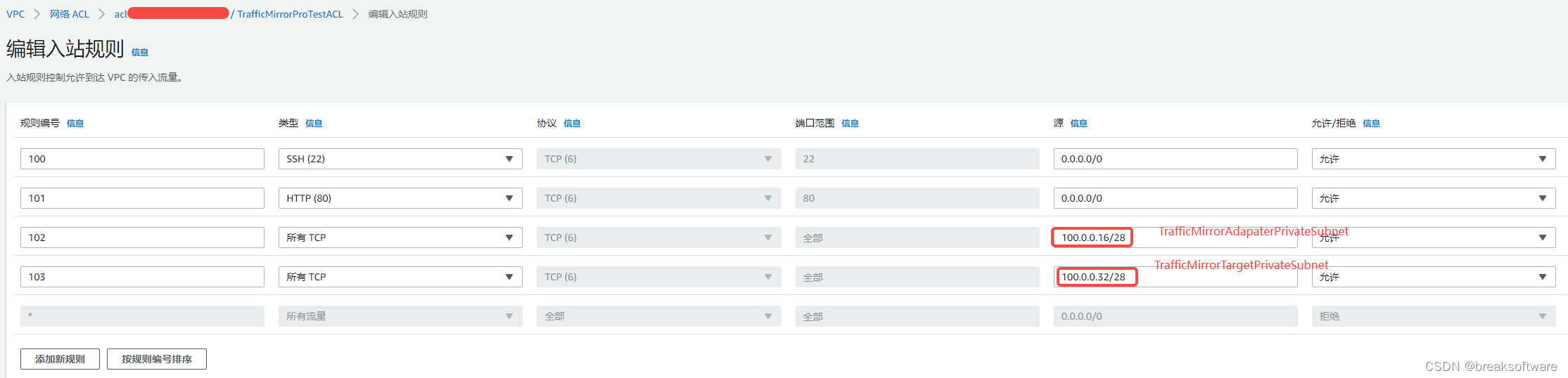

这儿需要注意的是，针对两个子网开启所有TCP连接，否则SSH会失败。

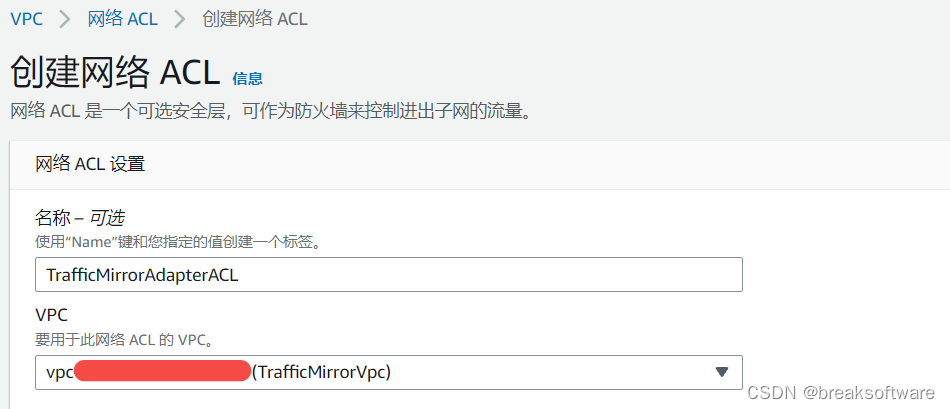

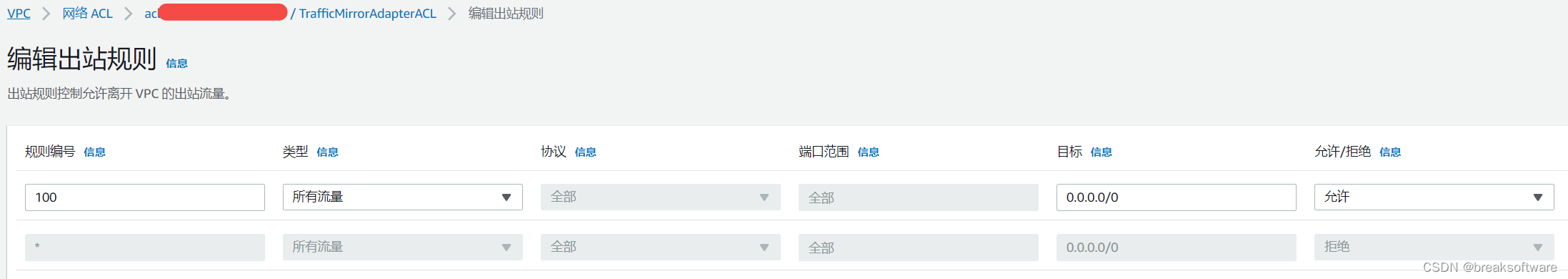

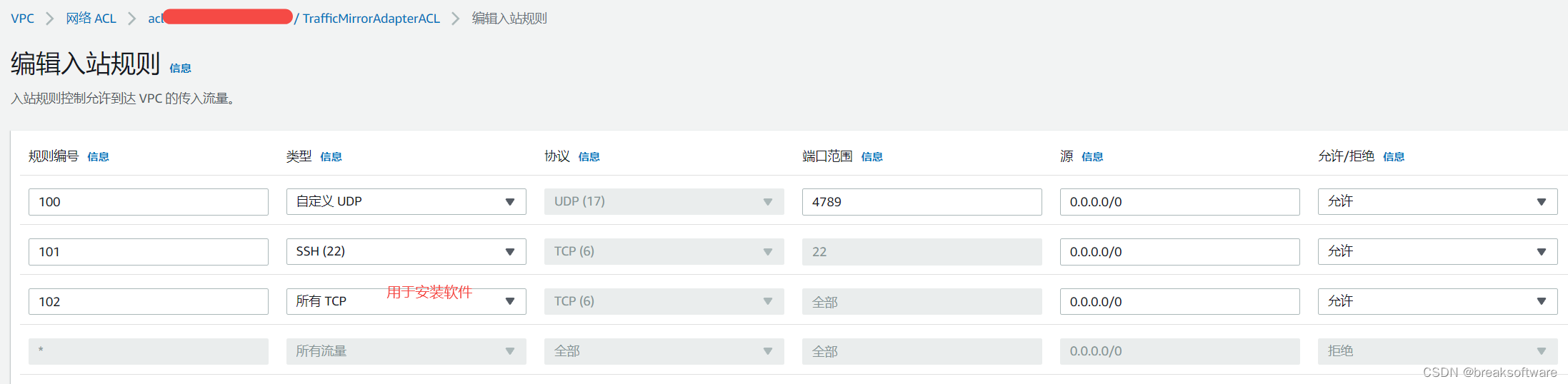

定制转换层ACL

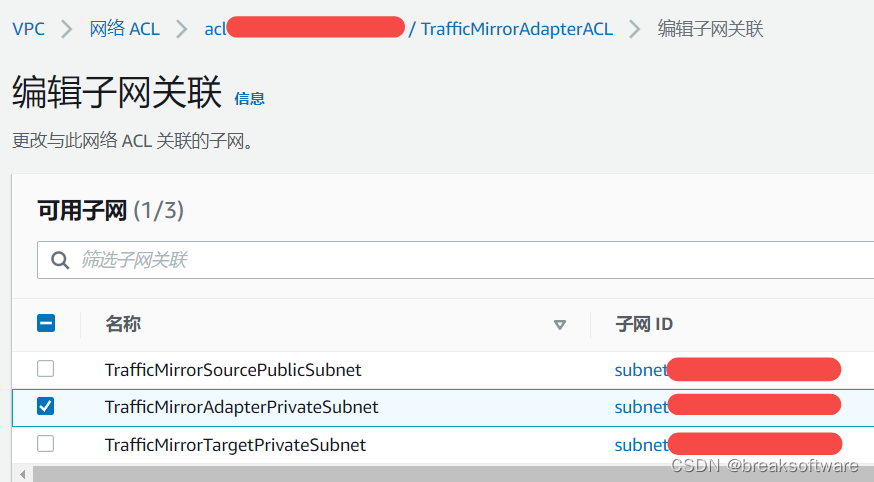

主要开放UDP协议的4789端口，是给TrafficMirrorAdapterPrivateSubnet使用。

修改安全组

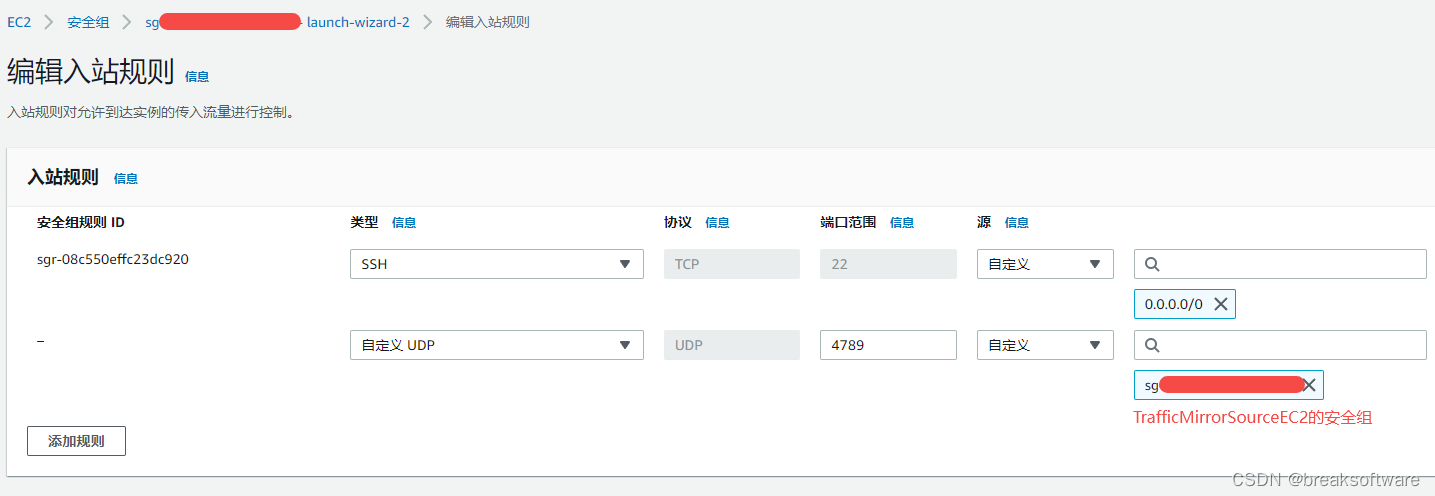

对TrafficMirrorAdapterEC2新增UDP 4789

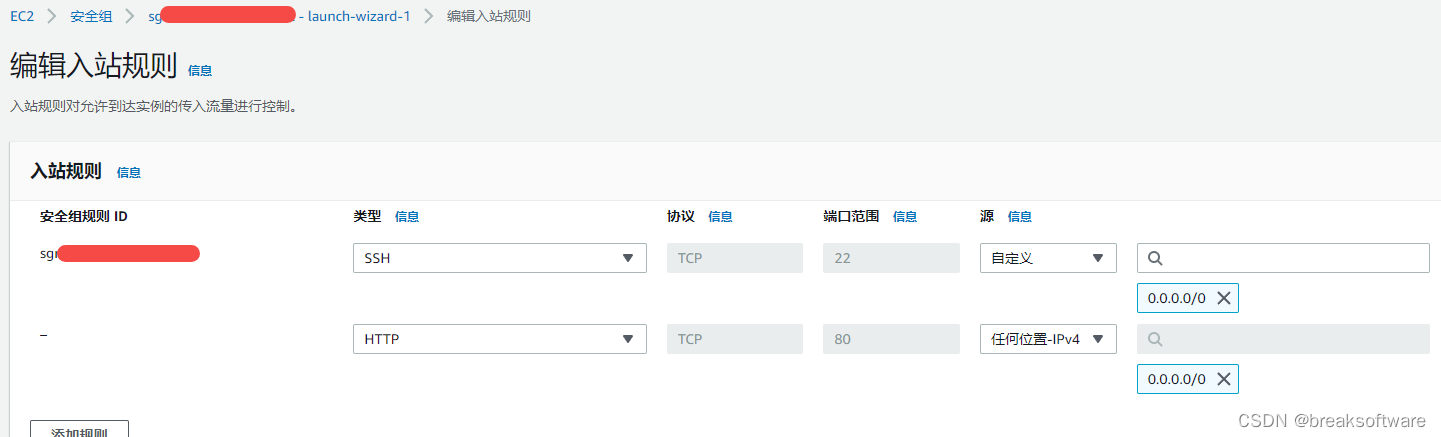

对TrafficMirrorSourceEC2新增80端口支持

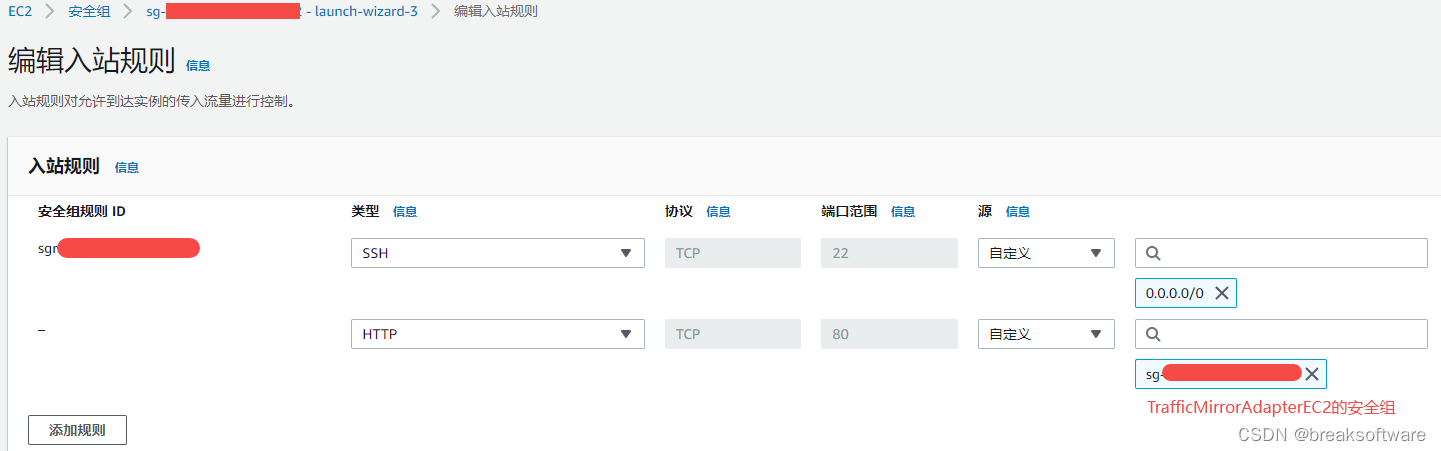

对TrafficMirrorTargetEC2新增80端口支持

部署Adapter层

通过公网下的EC2跳板机，我们登录到TrafficMirrorAdapterEC2，执行下面的命令

sudo yum update -y
sudo yum install git -y
sudo yum install go -y
sudo yum install libpcap-devel -y
go env GOPATH
export HOME=~
echo 'export GOPATH=$HOME/go' >>~/.bash_profile
source ~/.bash_profile
mkdir -p $GOPATH"/src/vxlan-to-http-request"
wget https://github.com/aws-samples/http-requests-mirroring/raw/main/main.go -P $GOPATH"/src/vxlan-to-http-request"
cd $GOPATH"/src/vxlan-to-http-request"
go mod init vxlan-to-http-request
go get "github.com/google/gopacket"
go mod tidy
go build ./
go install vxlan-to-http-request
sudo ip link add vxlan0 type vxlan id 1 dev eth0 dstport 4789
sudo ip link set vxlan0 up

这儿特别需要注意下倒数第二行 vxlan id 1这个，需要和后续创建的流量镜像Session的VNI值一致（即也设置为1）。
然后这么执行程序（其中100.0.0.37是TrafficMirrorTargetEC2的IP）

sudo ./vxlan-to-http-request -destination "http://100.0.0.37" -filter-request-port "80"

创建流量镜像

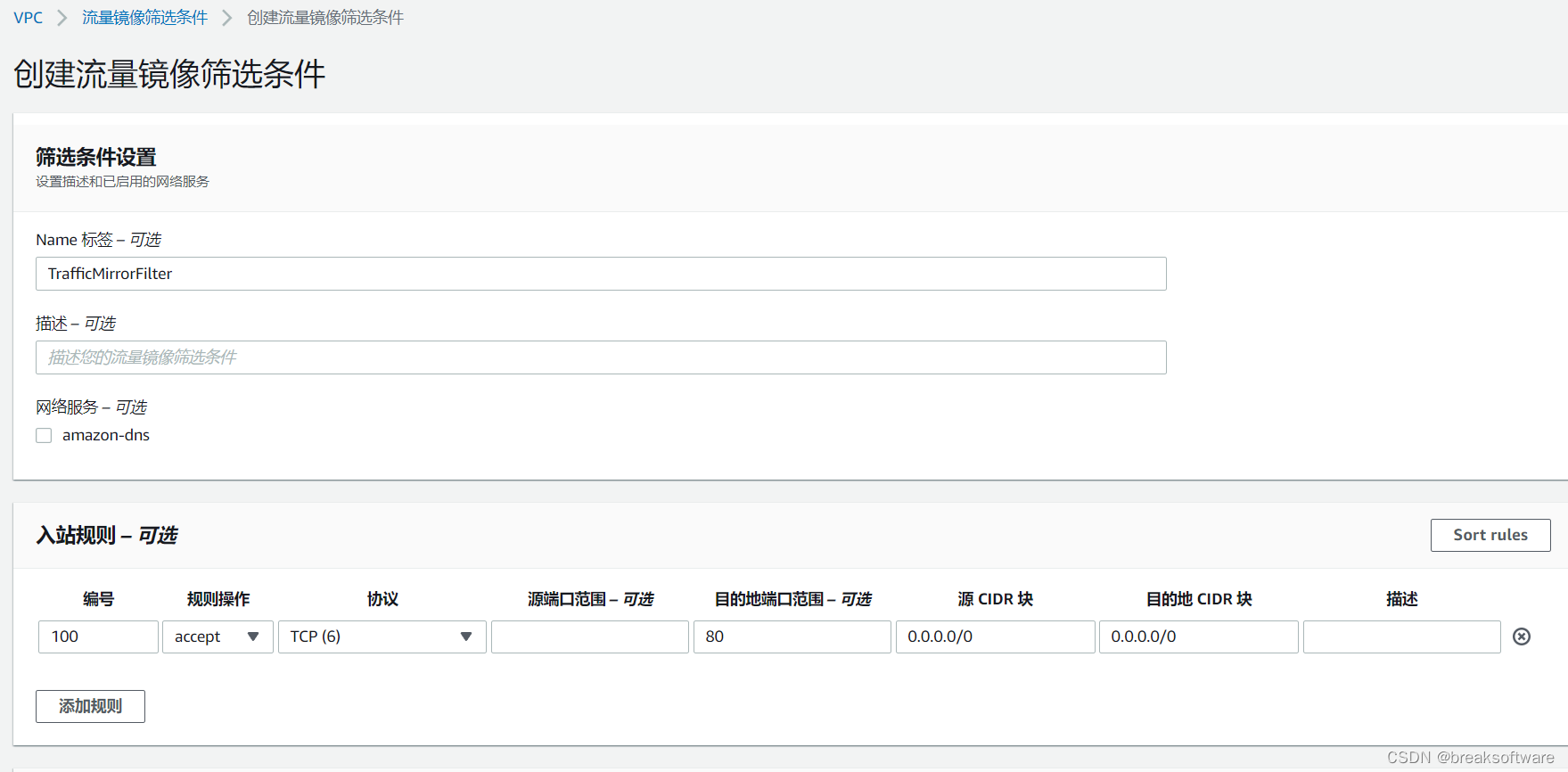

创建筛选条件

我们只检测80端的入站流量

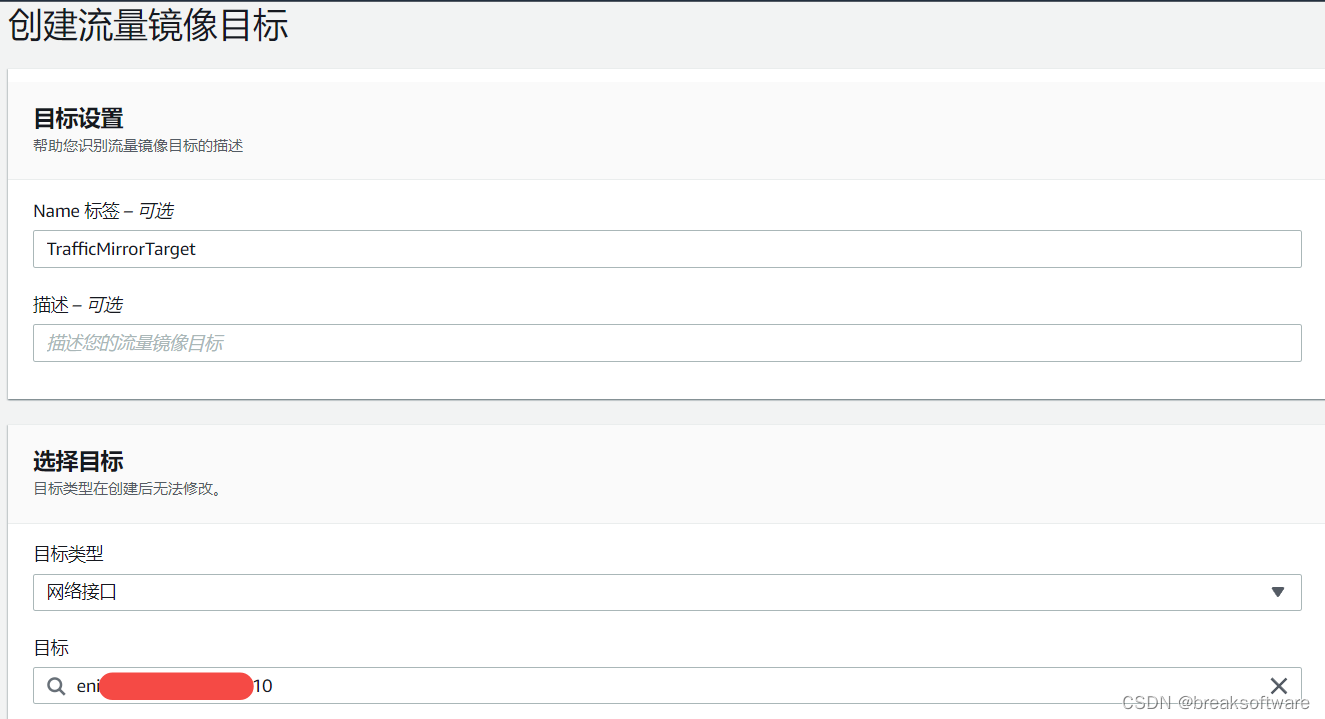

创建目标

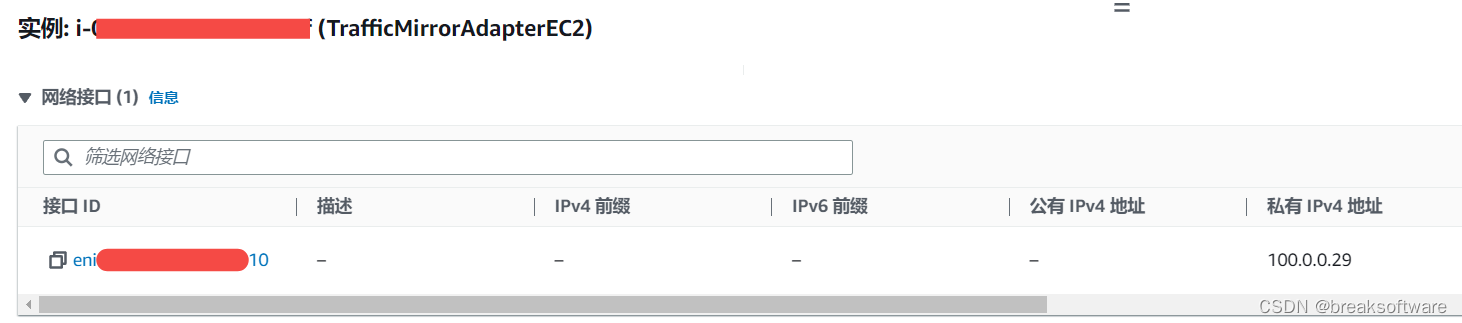

我们需要把流量镜像到Adapter层EC2的网络接口。

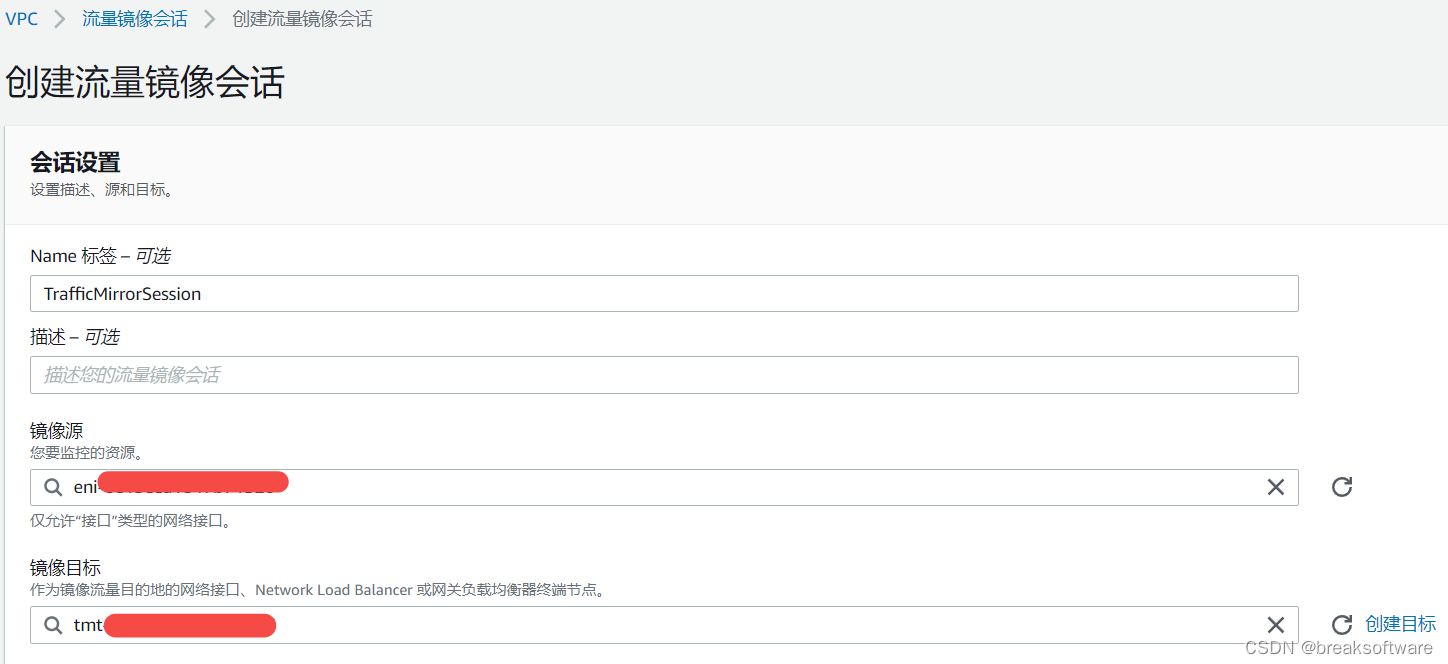

创建镜像会话

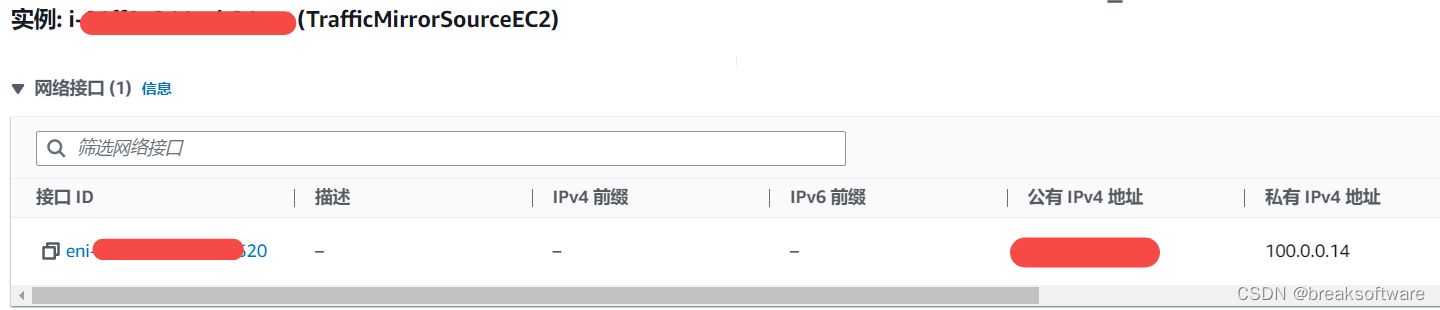

源我们选TrafficMirrorSourceEC2的网络接口

测试

我们在生产环境TrafficMirrorSourceEC2和测试环境TrafficMirrorTargetEC2上启动一个简单的http服务。

sudo python3 -m http.server 80

可以看到两个环境收到了一致的请求。

总结

整个配置过程其实比较简单。只是因为要测试，且对ACL、安全组要求比较严格，导致很多设置。

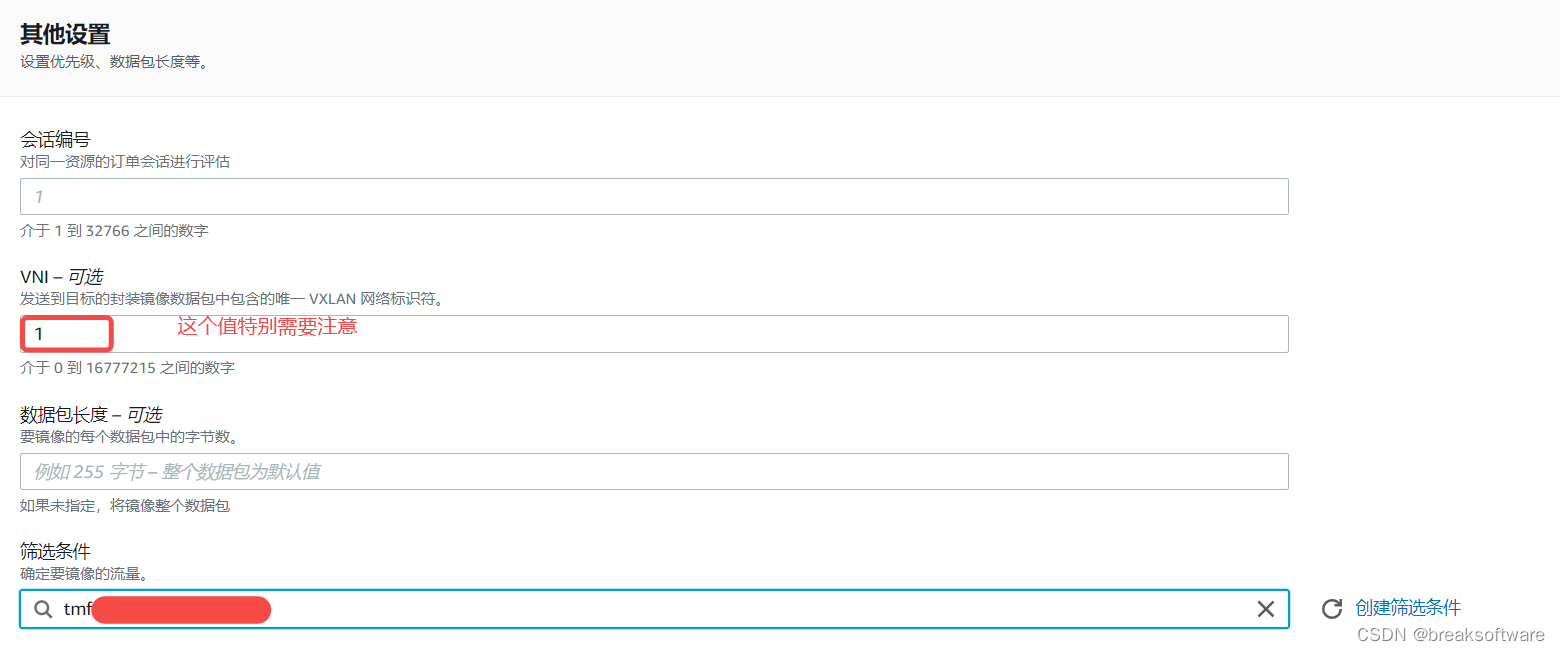

最最需要注意的是我们在创建镜像会话时，要记住VNI的值，然后保证其和下面${TrafficMirroringVNI}值一致。

sudo ip link add vxlan0 type vxlan id ${TrafficMirroringVNI} dev eth0 dstport 4789
sudo ip link set vxlan0 up

参考资料

• https://aws.amazon.com/cn/blogs/networking-and-content-delivery/mirror-production-traffic-to-test-environment-with-vpc-traffic-mirroring/
• https://github.com/aws-samples/http-requests-mirroring
• https://docs.aws.amazon.com/zh_cn/vpc/latest/mirroring/what-is-traffic-mirroring.html
• https://aws.amazon.com/cn/blogs/networking-and-content-delivery/using-vpc-traffic-mirroring-to-monitor-and-secure-your-aws-infrastructure/
• https://towardsaws.com/amazon-vpc-deep-dive-on-vpc-traffic-mirroring-feature-a129e8a0132e
• https://aws.amazon.com/cn/blogs/aws/new-vpc-traffic-mirroring/
• https://aws.amazon.com/cn/ec2/nitro/
• https://docs.aws.amazon.com/zh_cn/AWSEC2/latest/UserGuide/instance-types.html#ec2-nitro-instances
