今天针对创建的块是否显示的设置做个介绍：

有一种情况就是创建了块可以利用插入块工具把它调用出来，但是希望创建块所用的图形在绘图区还是保留分解的状态。

有时我们创建块是因为马上要用，创建了就希望在原地保留创建好的块，再直接进行移动或复制等操作。

有时候只是为了后续画图做准备，希望把块创建好了就行，暂时不用等到后续用时直接可以利用插入块工具把它调用出来，此时就希望创建好后绘图区的块就不用显示了。

以上三种情况应该如何设置呢？详细设置如下：

第一种，块创建成功后图形还呈现分解状态：

创建块时选择“保留选项”，在其前面打上勾，则块创建成功后绘图区内的被选图形还呈现分解状态。

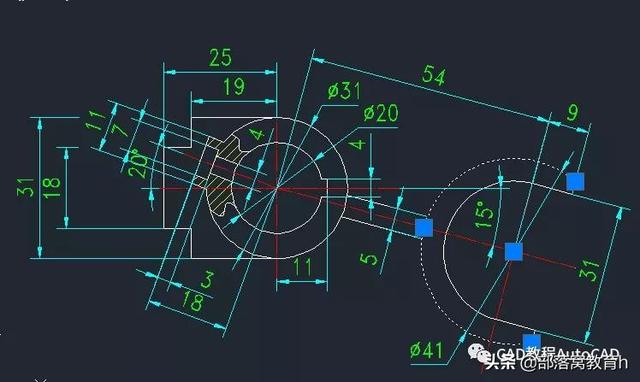

结果如下：

第二种，块创建成功后图形即为块：

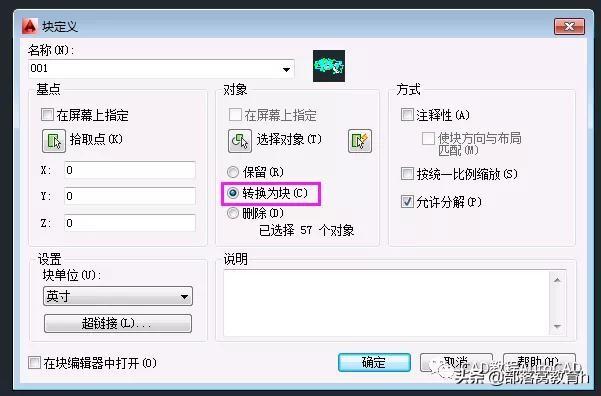

创建块时选择“转换为块”，在其前面打上勾，则块创建成功后绘图区内的被选图形随即呈现为块的状态。

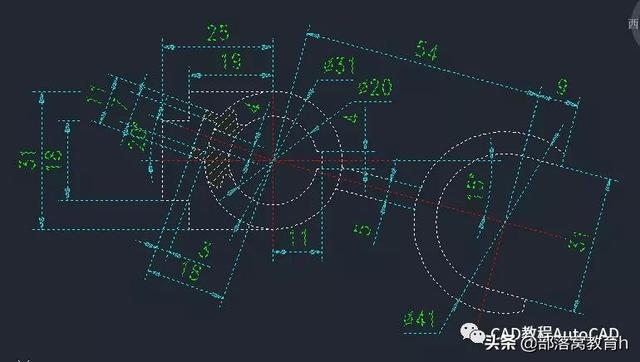

结果如下：

第三种，块创建成功后图形立即删除：

创建块时选择“删除”，在其前面打上勾，则块创建成功后绘图区内的被选图形随即被删除不见了。

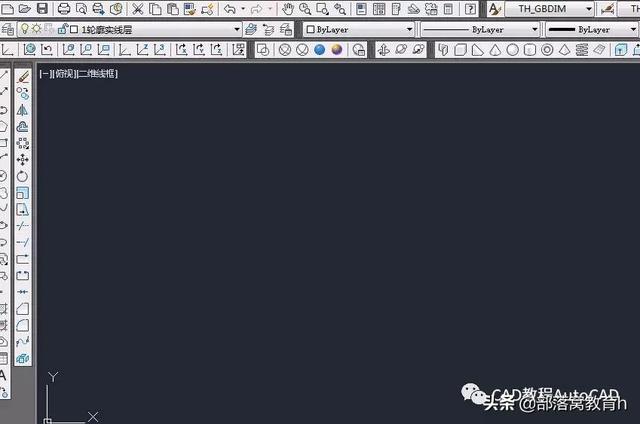

结果如下：

上述三种设置只是针对创建块的图形在块创建成功后是否删除或分解的选择，对创建成功的块来说没有影响，需要时再利用插入块调用块就行。
