Codec音频芯片是非常适合学习mix-signal测试原理的产品，本文尝试基于该芯片探讨如何开发ATE测试程序。
芯片体系结构的研究

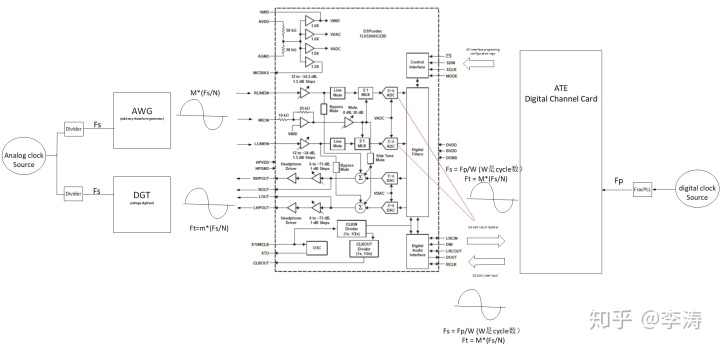

下图是codec芯片的基本框图，由下图可以看到音频输入输出口，ADC/DAC的数字接口，电源等。因为这是一个商业芯片，没有DFT feature将delta-sigma ADC/DAC的内部sub-module隔离引出内部信号，所以只能将delta-sigma ADC/DAC作为gray box测试。
需要注意的是tester的时钟结构。由上图可以看到Tester需要提供analog clock给AWG/DGT，digital clock控制pattern frequency。如果tester的analog clock和digital clock是一个source，并且pattern frequency不能任意设置（比如没有fracPLL），那么mix-signal要求的coherence sampling就很难满足。
另外一个需要考虑的是DPS是否支持PSRR测试，PSRR需要tester在DPS直流供电中加入小的sine波。如果DPS没有这个功能而需要用vbump的机制，就需要具体了解vbump插入的间隔，考虑插入的sine波的精度和frequency问题。
测试plan的规划
这种芯片的datasheet一般就是最好的测试plan，需要具体看如何测试每一个指标。
SPI program interface
所以的配置都是通过SPI接口实现的。测试程序需要支持在线编程功能，比如使用V93K的D2S feature，可以用code生成SPI配置pattern。优点是在debug的时候，可以方便的更改SPI reg设置值。
ADC/DAC的动态特性测试
主要是SNR，THD和SFDR。
以ADC测试为例，详细介绍设置过程。
AWG的Fs=500K，N=512， M=1 （波形文件一个sine波有512个sample points），输出波形的frequency Ft = 500/512 = 0.9765625Khz。输出的voltage范围需要按照db要求,比如DUT内部的gain设为6db，那么一般AWG的信号需要给-6db，保证ADC得到0db的full scale信号。当然如果是为了测试ADC的小信号性能，需要根据ADC的lsb和小信号的要求设置AWG以及DUT内部gain。

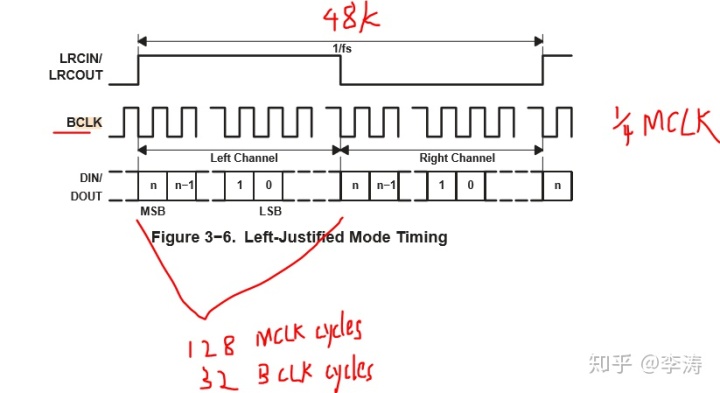

AWG给出的sine波经过DUT内部LNA放大，delta-sigma ADC采样（过采样+decima filter）后，需要用I2S总线读出（时序图如下). 对于Ft= 0.9765625Khz，为了保证可以采样到奇数个完整周期，pattern frequency （MCLK的frequency）=11.63636364Mhz，Fs = 45.45454545Khz，如果采样N=512则可以采M=11个完整波形。
N必须是2的幂次，保证FFT可以使用；M必须和N互质，保证coherence sampling。

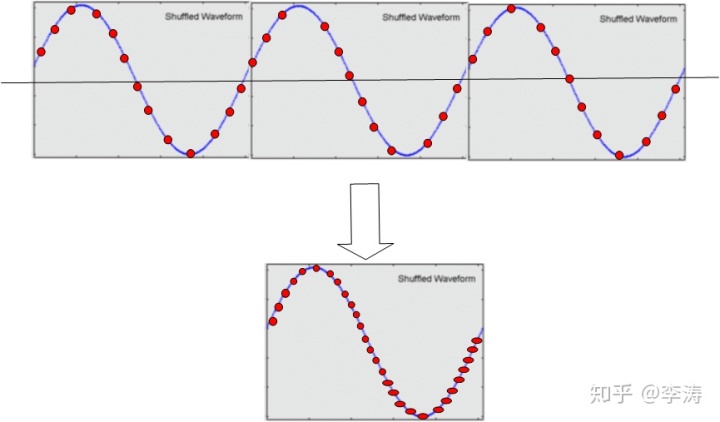

M是奇数的目的如下图所示，可以保证在每一个采样点的相位不同，叠加到一个周期就会有更多采样点的信息。 如果M是偶数，有部分采样点的相位一样，叠加后的有效采样点少，noise等因素影响就会大。

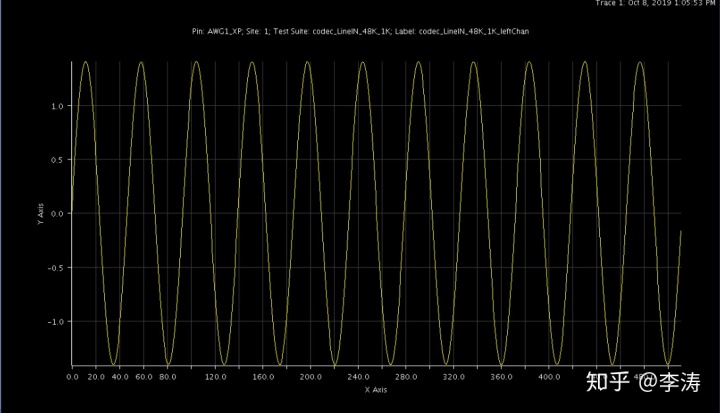

按照上面的计算设置AWG和pattern period，执行pattern并捕获ADC的数字输出，转换数值code成模拟电压（根据lsb电压转换）如图所示：
对输出电压波形进行FFT计算SNR/SFDR/THD。对于语音信号一般需要使用A-weighter滤波器模拟人耳的频谱特性。
A-weighter滤波器的幅值/频率函数如下，可以看到对于某个频段的语音信号可以放大，对于其他频段会衰减。

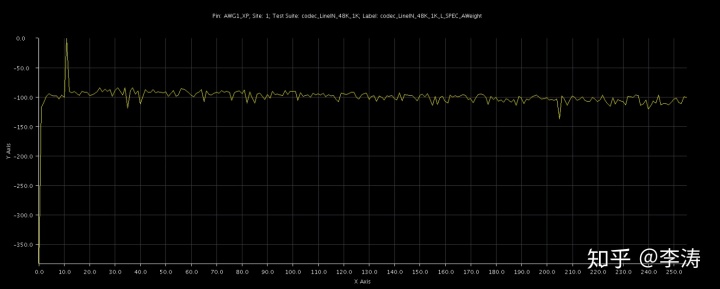

最终FFT得到的频域spectrum如下图，底噪维持在-80db以下。

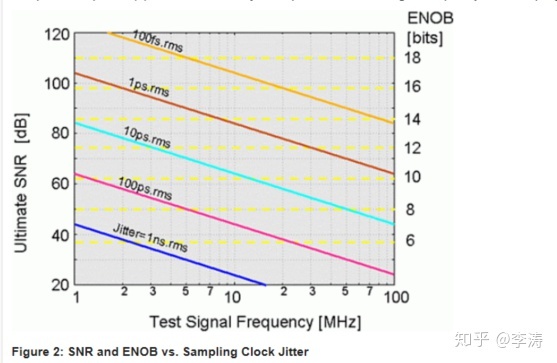

注意因为MCLK是使用普通PS1600 channel，clock的jitter本身会影响SNR的测量。下图简单示意了不同clock jitter对于SNR的影响。因此如果DUT SNR参数很高，需要考虑使用pure clock等高精度clock source。
ADC/DAC的channel Separation测试
就是cross-talk类似的测试。在左声道施加一个激励sine信号Vin，右声道无激励信号，然后捕获右声道的输出进行FFT分析，右声道在激励sine频谱上的幅值Vout就是cross-talk信号。理论上Vin>>Vout,否则就会串声。
PSRR的测试
在power上混入100mV的sine信号，保持ADC/DAC active但没有激励信号，测试idle情况下各个输出的频谱在sine信号频率下的幅值Vout。
如果Vout比较大，说明噪音容易从power引入，造成电流声等。
ADC/DAC low-pass filter的测试

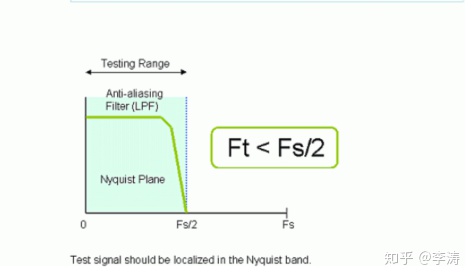

delta-sigma ADC/DAC都是使用了over-sampling（64Fs，128Fs或者256Fs）的方式提高SNR的，在最后一级都有一个low-pass filter将0.5*Fs以外的信号滤掉。
测试方式很简单：
1） single-tone sweep
每次输入一个频率的sine波形，然后FFT后看输出该频率的幅值。当输入sine波频率大于0.5Fs之后，需要在0.5*Fs之内看alias signal的频谱。
理想中应该看到当Ft< 0.5Fs时，输出幅值基本和输入相同；当Ft>0.5Fs时，基本没有输出信号；
2） multi-tone的方式
需要选择一组频率点，然后生成multi-tone的信号（各个tone的幅值相同）。输出FFT计算之后，看各个频点的幅值计算filter的频谱特性。

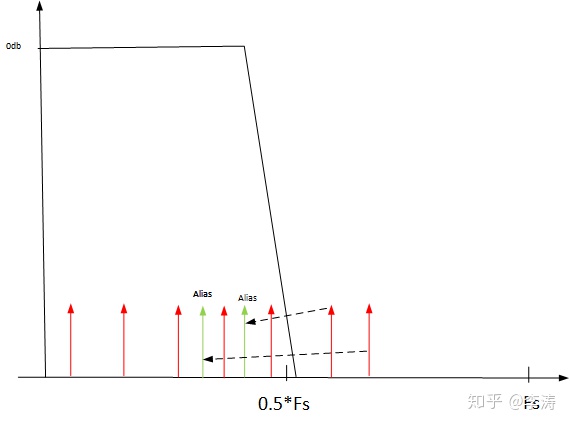

优点是测试时间少，缺点是各个tone的输入幅值低（为了保证叠加之后的信号幅值在ADC/DAC的full scale范围之内，必须限制各个tone的幅值），而且需要考虑Ft>0.5Fs信号的alias信号，不能和已有tone冲突。

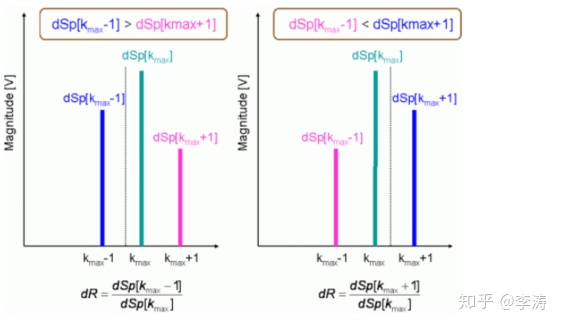

测试filter的时候，对于各个频率信号，一般无法保证Ft= M*（Fs/N）其中M是整数。因此需要使用Tabei & Ueda method去处理M非整数的情况。Advantest TDC也给出了很好的例程可以参考使用。
