一、ResNet网络介绍

ResNet是2015年有微软实验室提出的，题目：

作者是何凯明等，这四个都是华人。

当年ResNet斩获了当年各种第一名。基本上只要它参加的比赛，全都是第一名。

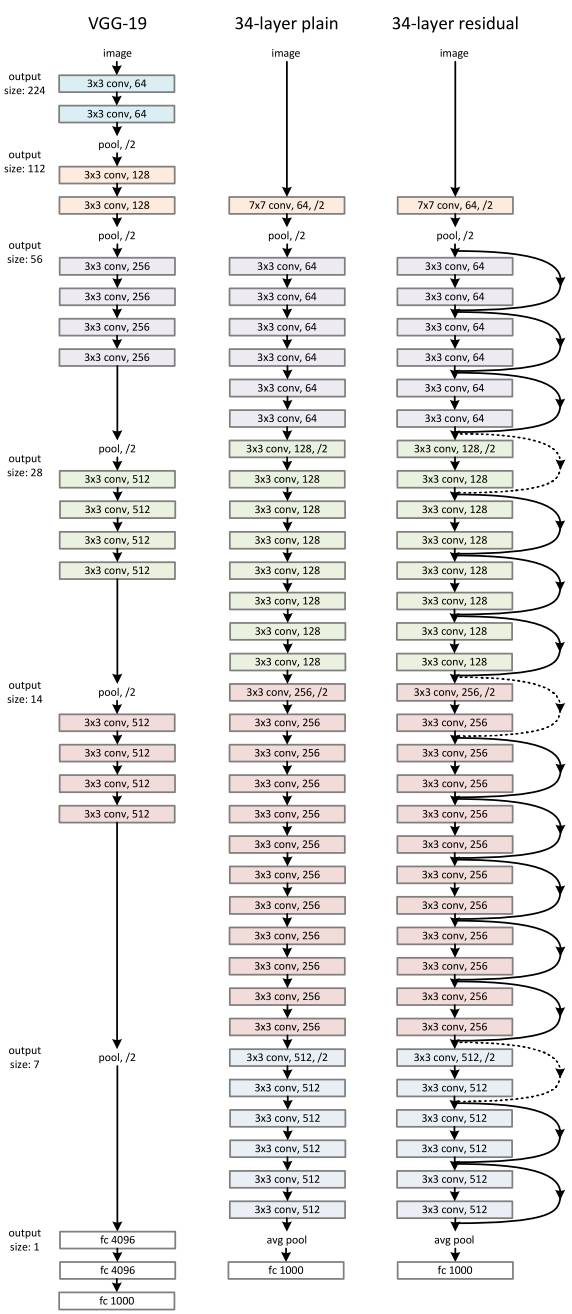

我们来看一下ResNet 34层网络的结构图（34-layer residual）：



首先是一个卷积层，然后是一个池化层，然后由一系列的残差结构，最后再通过一个平均池化下采样以及一个全连接层得到最终输出。其实这个网络结构看起来很简单，基本上都是通过堆叠残差结构得到。

这里我总结了一下ResNet网络的三点：

（1）网络结构特别的深。

在原论文中，作者有尝试搭建1000多层的网络。而之前讲的AlexNet，VGG等，他们的深度也就在十几层到二十几层之间。这里可能有人会说，那我直接将一系列的卷积核池化不断叠加，我也能搭建一个超深的网络呀？

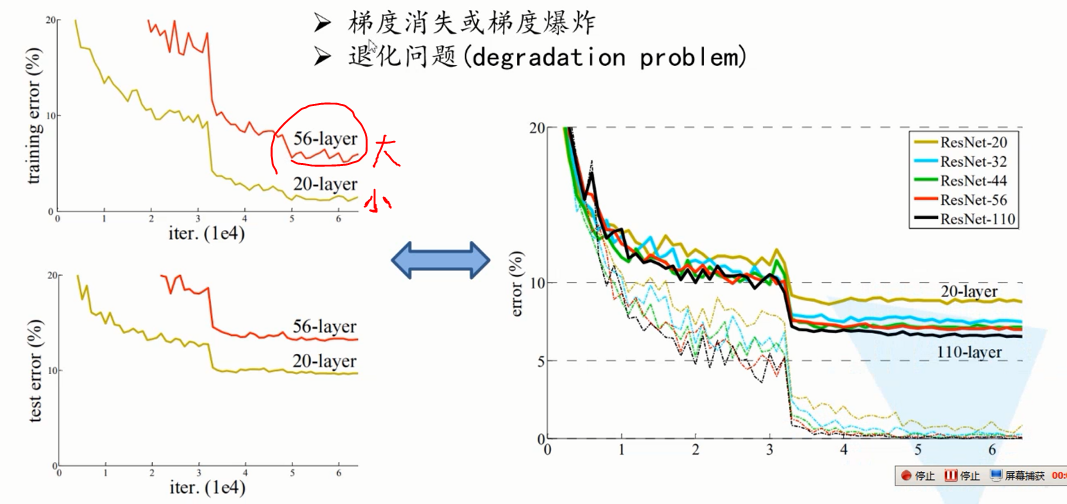

下面我们来看一下这些图。这些图都是从ResNet的原论文中截取出来的：

左边的图，就是将卷积层和池化层进行堆叠，所搭建的网络结构。我们可以看到20层的网络的训练错误大概在1%、2%左右，而56层的网络错误率在7%、8%，这说明层数越深效果越好。是什么原因造成更深的网络效果越差呢？

在ResNet网络中，作者提出了两个问题。

第一个，随着网络加深，梯度消失或者梯度爆炸现象会越来越明显。我们做一个假设，假设每一层的误差梯度是一个小于1的数，那么在反向传播过程中，每向前传播一次，都要乘以一个小于1的误差梯度。当网络越来越深的时候，梯度会越来越小，这就是梯度消失。反过来，每一层的梯度是一个大于1的数，会导致梯度爆炸现象。梯度消失和梯度爆炸现象怎么解决呢？通常是通过数据标准化处理、权重初始化、BN来解决。

第二个问题，作者称为退化问题。也就是说在解决了梯度消失或爆炸问题之后，我们仍然会存在层数深的效果层数少的效果好。该怎么解决呢？论文提出通过残差结构解决。右图是搭建的一系列网络，图中实现代表训练集的错误率，虚线代表验证机的错误率。可以看到，层数越深，错误率越小。与左图对比，看到ResNet确实解决了文中提到的退化问题。

（2）提出residual(残差)结构。

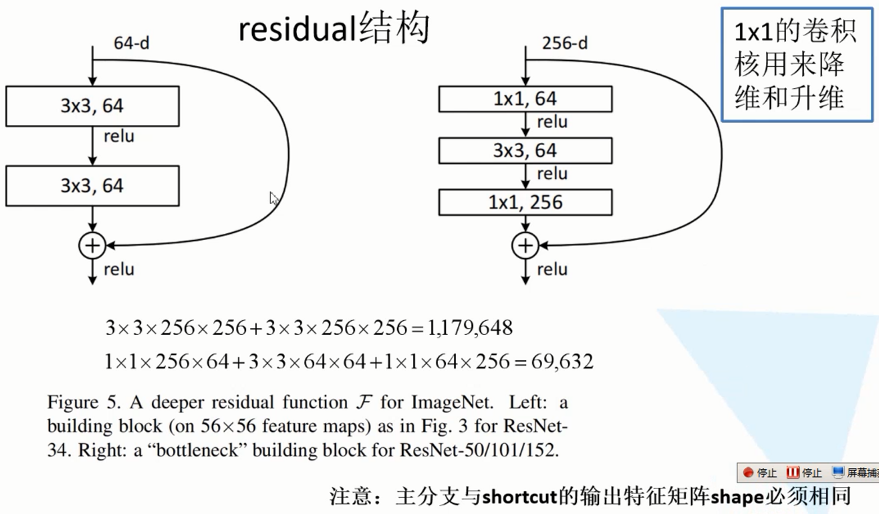

我们来看一下残差结构是什么样子。



这也是从原文截下来的。左边的结构是针对于网络结构较少的网络使用的，比如34层。而右边是对50层，101层，152层提出来的结构。

看左图。主线是将输入特征矩阵经过两个3*3的的卷积层。右边有一个弧线，直接从输入连接到输出。注分支上得到的特征矩阵再与输入特征矩阵相加，相加之后再通过ReLU函数。既然是相加，需要注意，主分支与shortcut的输出特征矩阵shape（w、h、c）必须是相同的。

右图。依次通过1*1的卷积层，3*3的卷积层，1*1的卷积层。右图比左图比起来，到底节省了多少参数呢？假设左图也是输入256维的向量，第一个卷积层是3*3*256，第二个卷积层也是3*3*256，那么第一个卷积层需要3*3*256(注：输入图像通道数)*256(注：卷积核个数) ；第二个卷积层也需要3*3*256*256个参数。共需要1,179,648个参数。而右图需要：1*1*256*64+3*3*64*64+1*1*64*256 = 69632个参数。一个118万，一个7万。明显少了很多。而且，在网络搭建的过程中可不止一个残差结构，而是十几个、几十个残差结构。

（3）使用BN处理。

使用了这个方法之后，就不需要使用dropout方法了。

二、ResNet网络参数详解

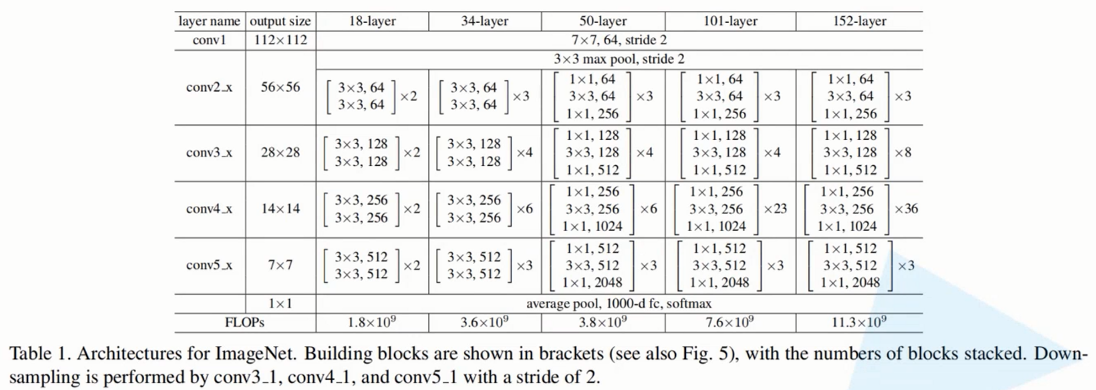

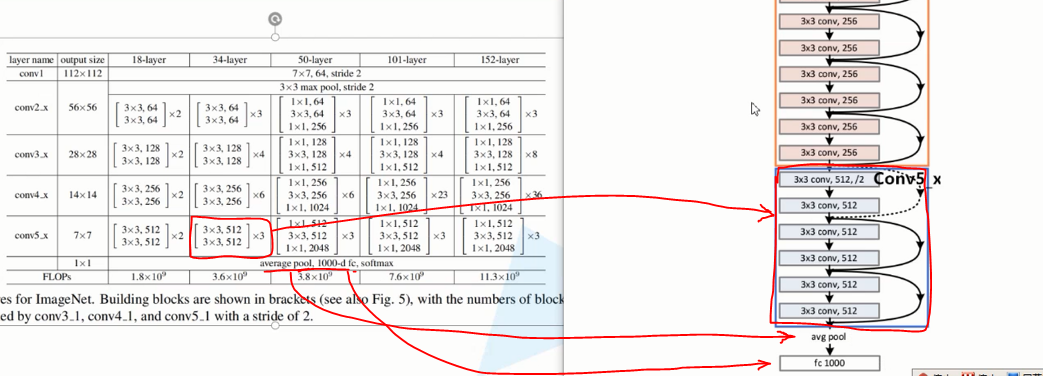

下面这张表格就是原论文所给出来的参数列表。对应的18层的网络、34层的网络、50层的网络、101层的网络、152层的网络。

我们可以看到这几个网络的整个网络框架是类似的。同样是经过7*7的池化层，然后经过3*3的最大下采样。再经过一系列的残差结构。最后平均下采样、全连接层、输出层。

1. resnet18/34

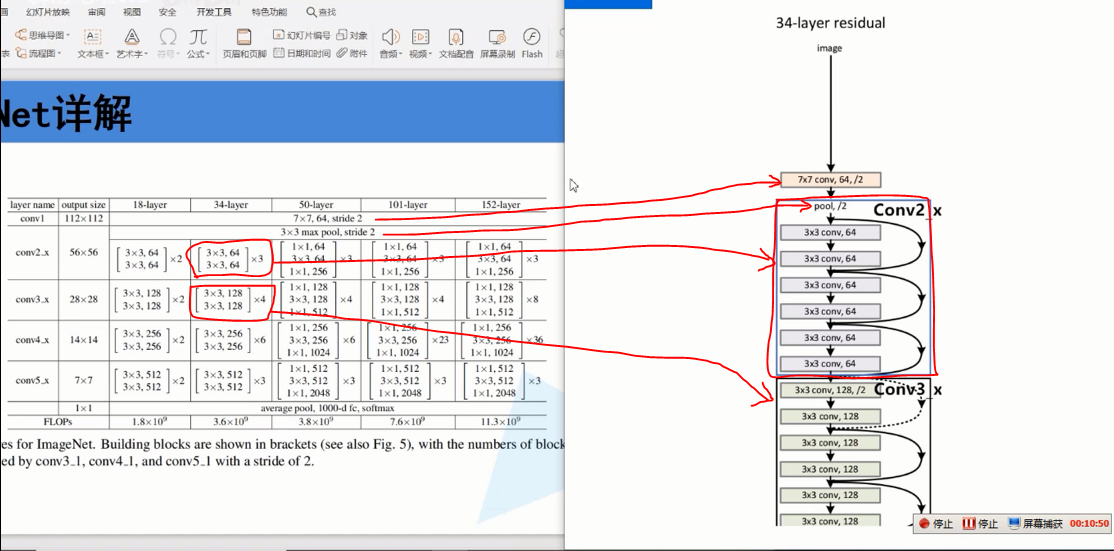

下面我们再结合34层的网络，对整个表格进行讲解。

输入图片224*224*3

(1) 经过7*7,64,卷积

     stride=2，padding=3。输出尺寸为(224-7+6)/2 + 1 = 112.5下取整 = 112。 所以输出112*112*64。

(2)max pooling

    卷积核大小3*3，stride=2,padding=1。输出尺寸为(112-3+2)/2 + 1 = 56.5下取整=56。所以输出56*56*64。

(3)conv2_x。经过3个残差结构。

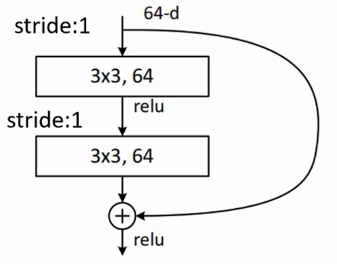

    第一个残差结构：



    主分支上，首先 经过3*3*64的卷积层。stride=1,padding=1。输出尺寸(56+2-3)/1 + 1 = 56。所以输出56*56*64。经过第二个卷积层完全一样，输出还是56*56*64。

    主分支与捷径上都是56*56*64，进行相加操作。

   第二、三个残差结构与第一个残差结构完全一样。

   所以经过conv2_x之后，输出为56*56*64。

(4)conv3_x。经过4个残差结构。其中第一个残差结构是虚线，二三四个残差结构是实线。为什么会不一样呢？因为要保证主分支和shortcut的输出特征shape相同，还用实现的话不能保证这一点。

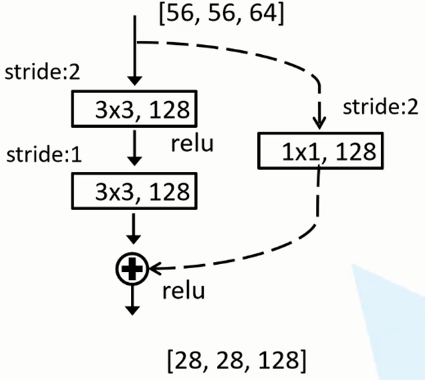

第一个残差结构：

输入是56*56*64的特征图。

主分支：首先经过3*3*128的卷积层。stride=2，padding =1。输出尺寸(56+2-3)/2 +1 = 28.5下取整=28。所以输出尺寸28*28*128。然后经过3*3*128的卷积层。stride=1,padding=1。输出尺寸(28+2-3)/1+1 = 28。所以输出28*28*128。

捷径：经过1*1*128的卷积层。stride=2,padding=0。输出尺寸(56-1)/2 +1 = 28。输出为28*28*128。

主分支和捷径的结果shape相同，所以可以相加。结果为28*28*128。

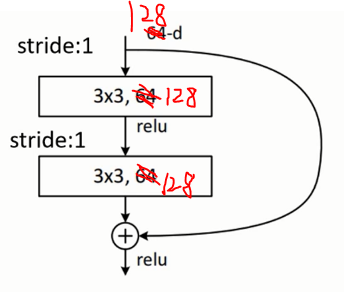

第二个残差结构：

 输入是28*28*128。经过经过3*3*128的卷积层。stride=1,padding=1。输出尺寸(28+2-3)/1 + 1 = 28。所以输出28*28*128。经过第二个卷积层完全一样，输出还是28*28*128。

    主分支与捷径上都是28*28*128，进行相加操作。

   第三、四个残差结构与第二个残差结构完全一样。

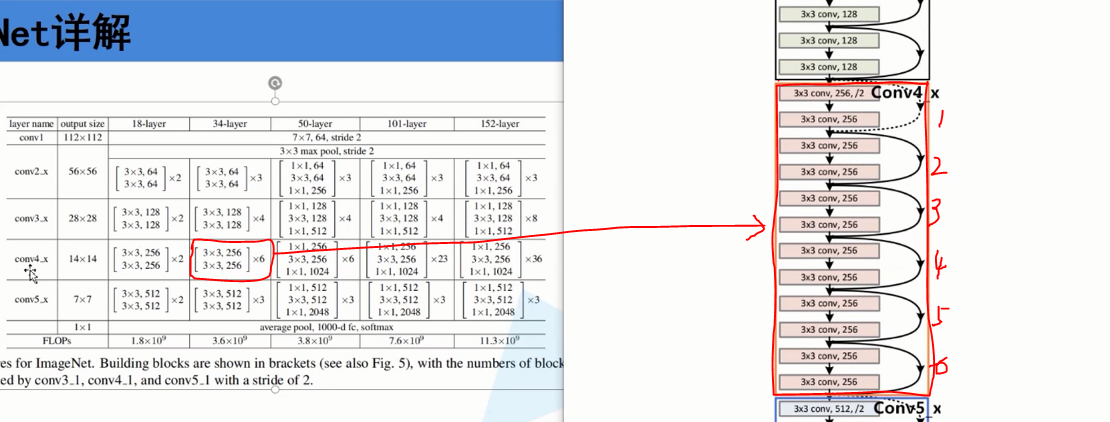

(5)conv4_x。经过6个残差结构。其中第一个是虚线；后五个相同，是实线。原理跟conv3_x相同。

(6)con5_x。经过3个残差结构。其中第一个是虚线。后2个相同，是实现。原理跟conv3_x相同。

(7)avg-pooling。

(8)fc

2. ResNet50/101/152

对于深的网络，如ResNet 50/101/152，跟resnet34一样。只不过他们使用的残差结构为：

其中，虚线的结构为conv3_x，conv4_x, conv5_x的第一个残差结构。
