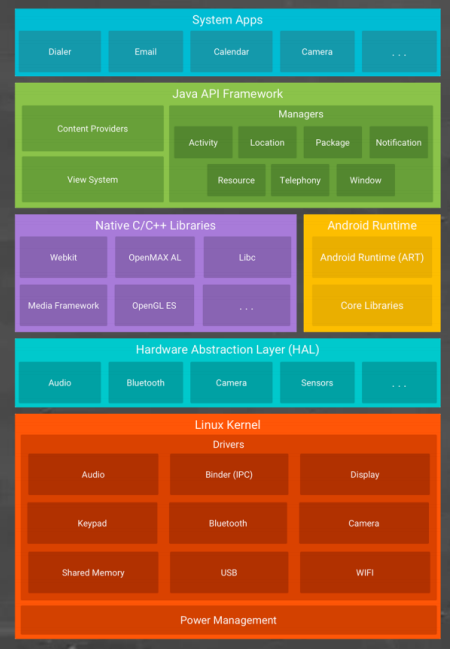

一 Android五层架构

1. 系统应用
2. Java API框架
3. 原生 C库与Android运行时
4. 硬件抽象层 (HAL)
5. Linux内核

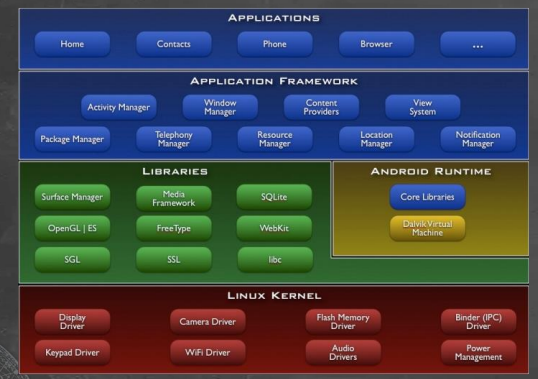

一.1 Android旧版架构

旧版四层架构，因升级困难导致Android碎片化已被谷歌弃用！

二 五层架构介绍

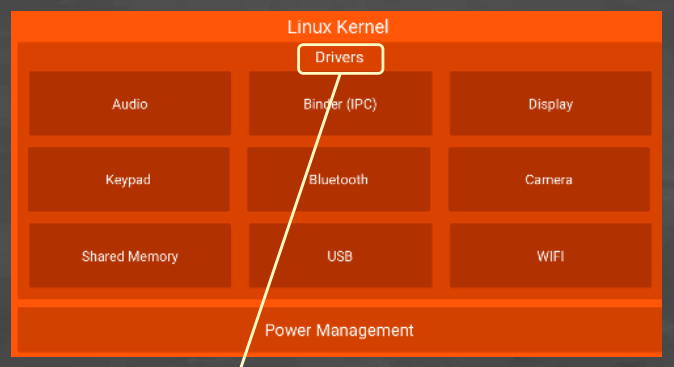

二.1 平台基础 - Linux内核

• Android Runtime(ART) 依靠Linux内核来执行底层的功能线程和底层内存管理
• 使用Linux内核使得Android更安全
• 便于移动设备制造商为内核开发硬件驱动程序 - Driver
• 用户空间驱动：允许硬件厂商提供闭源驱动，同时回避开源版权协议
• 高级电源管理：较PC内核更精细的模块级电源控制
• 重难点：向新设备适配Android的Linux内核

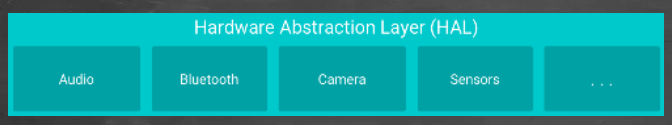

二.2 硬件抽象层

• 向更高级别的Java API 框架提供标准硬件功能界面
• 包含多个库模块，每个模块都为一种硬件实现一个界面，例：相机和蓝牙
• 当Java API 框架 访问设备硬件时，Android系统加载该硬件的驱动模块

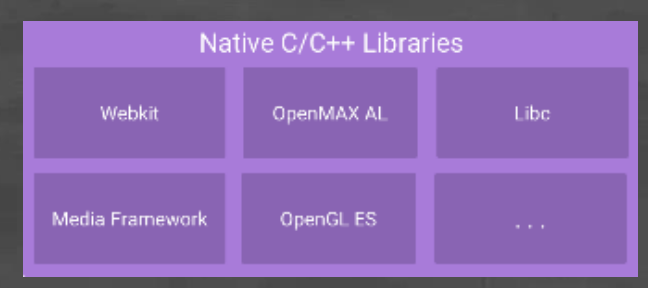

二.3 原生C/C++ 库 与 Android虚拟机

• 基本库:

  • html库： webkit
  • 加密库： OpenSSL
  • 图形库： OpenGL
  • 数据库： SQLite

• 许多Android核心系统组件和服务（ART、HAL）构建于自原生代码，依赖于原生库

• 通过框架层的Java API供APP开发者调用

• Android NDK可直接从C/C++代码访问原生C/C++库

---

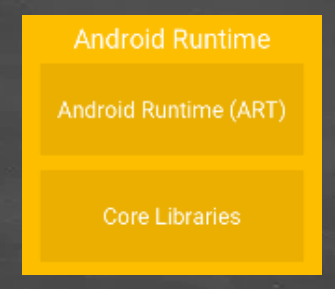

Android 虚拟机

• 在 Android 5.0（API 级别 21）之后，App 都在自己的进程中运行，并且有自己的ART实例
• ART 通过执行 DEX 字节码在低内存设备上运行多个虚拟机。DEX 文件是一种专为 Android 设计的 Java 字节码格式，使用的内存很少
• 在 Android 版本 5.0（API 级别 21）之前，Dalvik 是 Android Runtime
• ART的主要功能
  1. 预先（AOT）和即时（JIT）编译
  2. 优化的垃圾回收（GC）
  3. 更好的调试支持

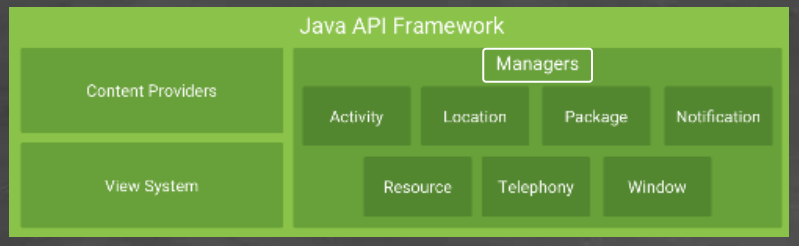

二.4 框架层 - 向开发者提供Java API

• 开发者需要通过Java语言使用Android的整个功能集
• 应用集有:
  • 构建应用的视图(View)：包括列表、网格、文本框、按钮甚至可嵌入的网络浏览器
  • 资源管理器：用于访问非代码资源，例如本地化的字符串、图形和布局文件
  • 通知管理器：可让所有应用在状态栏中显示自定义提醒
  • Activity 管理器：用于管理应用的生命周期，提供常见的导航返回栈
  • 内容提供程序(Content Provider）：可让应用访问其他应用（例如“联系人”应用）中的数据或者共享其自己的数据

框架层是Android的核心，版本升级主要是框架层 API Level

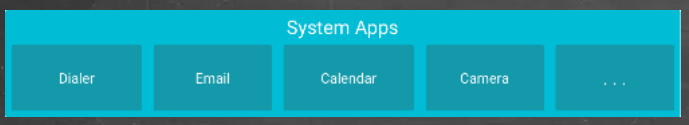

二.5 核心应用层

• Android提供一整套的核心应用： 电话、E-mail、地图、浏览器等
• 可使用Java API 和 Android Java API
