STM32F1系列资源

时钟，复位和电源管理：

• 2.0~3.6V电源和IO电压
• 上电复位，掉电复位和可编程的电压监控
• 强大的时钟系统
  -4~16M的外部高速晶振，笔者学习时使用的原子的Mini版STM32F103RCT6，外部晶振使用的是8MHz
  -内部8MHz的高速RC振荡器（当外部高速晶振坏了时使用，自动）这个作用在我的另外一篇博客中也将会讲到，一般不会用到。
  -内部40KHz低速RC振荡器，用于看门狗时钟
  -内部锁相环（PLL，倍频），一般系统时钟都是外部或者内部高速时钟经过PLL倍频后得到（可以将震荡8M倍频到72M）
  -外部低速32.768K的晶振，主要做RTC时钟源

低功耗

• 睡眠、停止和待机三种低功耗模式
• 可用电池为RTC和备份寄存器供电

AD

• 3个12位AD，21个外部测量通道

DA

• 2个12位DA

DMA

• 12个DMA通道（7+5=12; 7通道DMA1,5通道DMA2)
• 支持外设：定时器，ADC,DAC，SDIO,I2S,SPI,I2C,和USART

定时器

• 4个通用定时器
• 2个基本定时器
• 2个高级定时器
• 1个系统定时器
• 2个看门狗定时器

通信接口：多达13个通信接口

• 2个I2C接口
• 5个串口（3个USART和2个UART）
• 3个SPI接口
• 1个CAN2.0
• 1个USB FS
• 1个SDIO

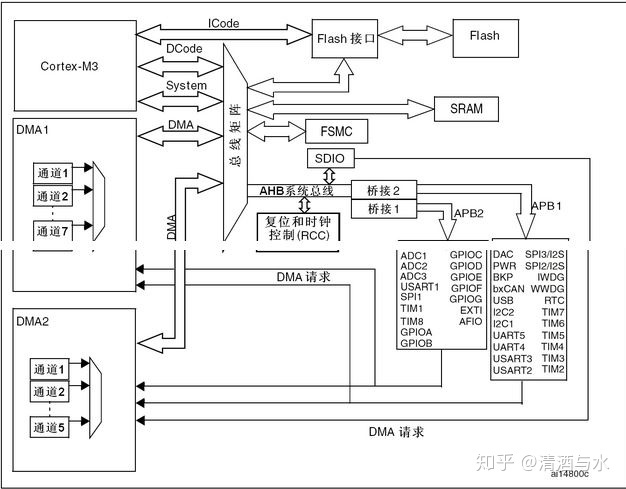

内部结构

最小系统

• 供电
  用Vcc=3.3V供电，可以通过AMS-1117来转换

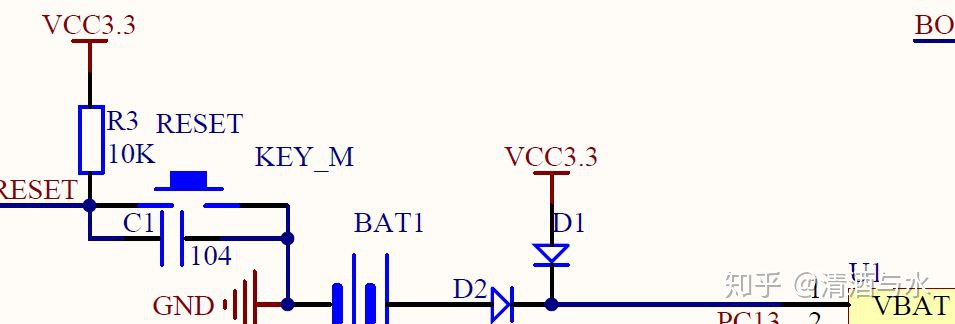

• 复位

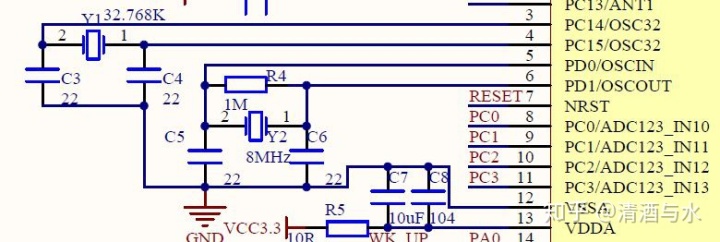

• 时钟：外部晶振（2个）

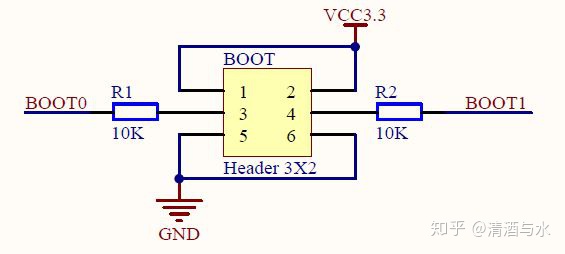

• Boot启动模式选择

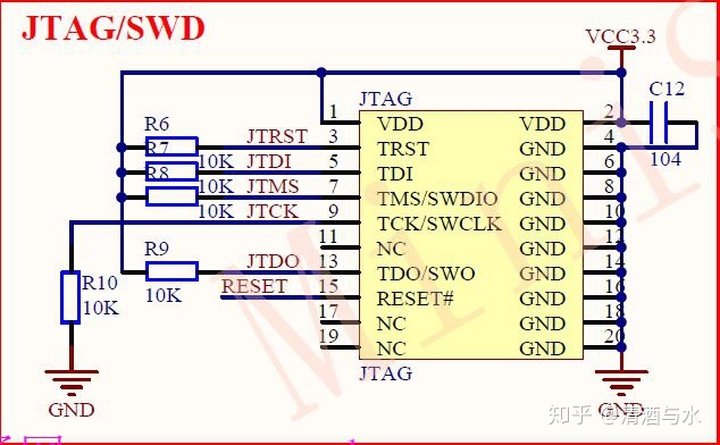

• 下载电路（串口/JTAG/SWD)
