xilinx ZYNQ系列程序固化过程总结记录

下面将xilinx ZYNQ系列程序固化过程总结记录如下

第一步：创建FSBL

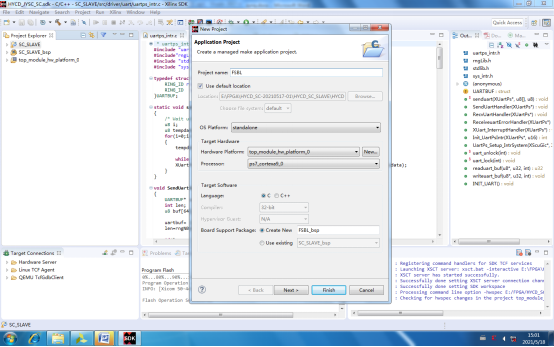

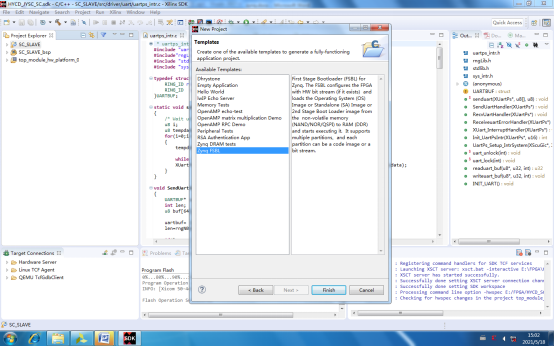

在File栏创建一个Application Project，便于区分应用程序，将其命名为FSBL，程序类型选择Zynq FSBL，如下面两图。

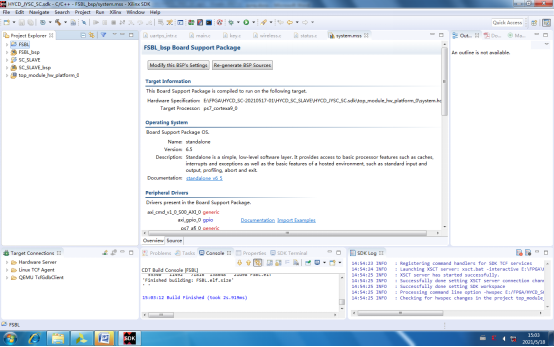

创建后会在SDK左侧工程导航栏中看到FSBL和FSBL_BSP两个自动生成的文件，如下图。

第二步 生成BOOT.bin固化文件。

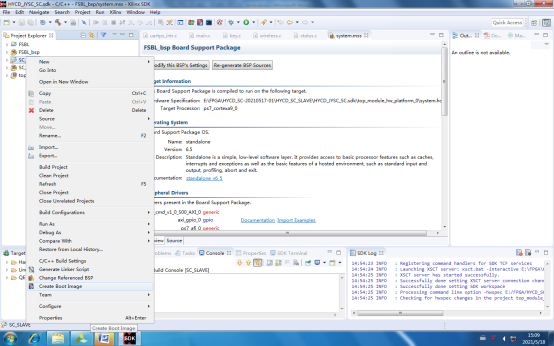

在SDK左侧工程导航栏中，右键需要固化的应用代码文件，选择creat BOOT image选项，生成BOOT.bin固化文件，如下图。

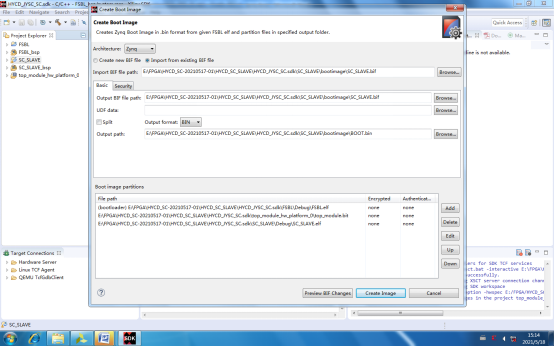

注意BOOT.bin由FSBL程序、应用程序、以及FPGA（PL）bit文件这三部分生成，并注意顺序依次是FSBL程序、FPGA（PL）bit文件、应用程序，以及这三个文件的位置对不对，如下图。

最后生成的BOOT.bin文件是在应用程序的bootimage文件夹下。

第三步 烧写到FLASH中。

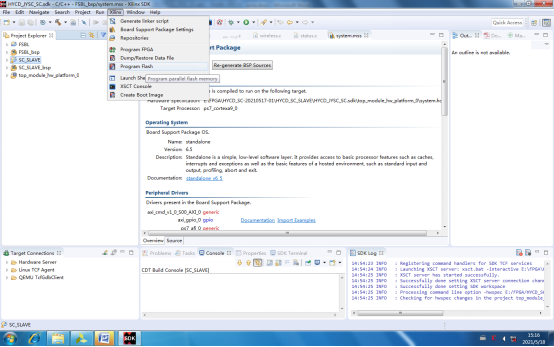

采用SDK自带的Program Flash功能将BOOT.bin烧写到FLASH中，非常方便，如下图。

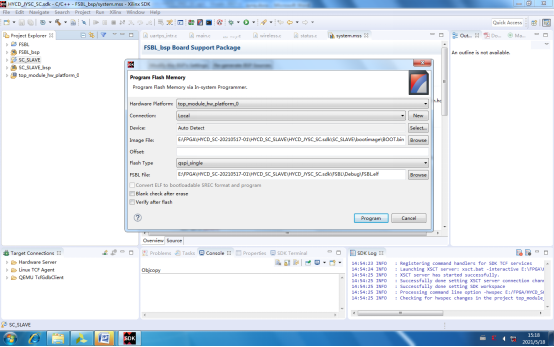

需要注意BOOT.bin文件，以及FSBL.elf文件位置是否选择正确，然后点击program即可，如下图。

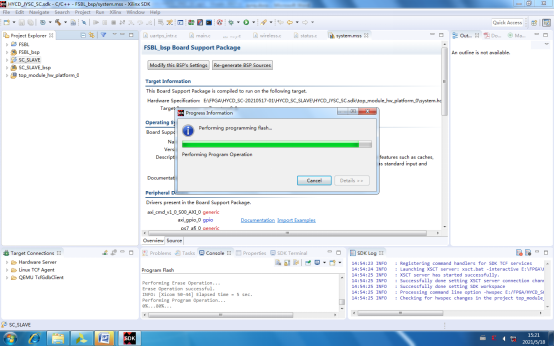

烧写过程大概要几分钟，可以关注下进度，耐心等到烧写完毕，如下图。

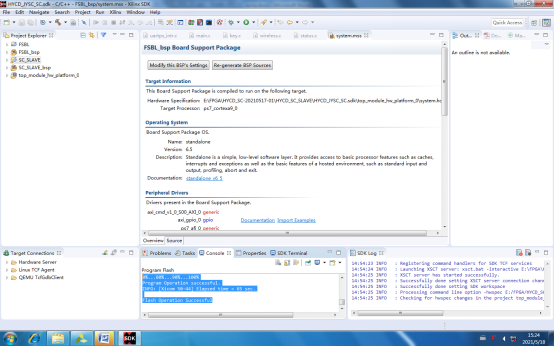

烧写完成后有如下提示，至此整个程序固化过程结束，重启设备即可，如下图。
