基于Nios ||软核的流水灯

一、PIO的介绍
二、Nios ||软核实现流水灯
- （一）、硬件部分设计
- （二）软件设计
- （三）下载硬件和软件

一、PIO的介绍

1、定义

PIO IP核：Avalon-MM从端口和通过I/O端口提供了一个存储器映射接口

2、用途

用户逻辑或外围器件提供了简单的I/O控制

例如

1)、控制LED灯

2)、获取按键的电平变化信息

3)、控制显示设备

4)、与片外器件通信（SPI,I^2C）

二、Nios ||软核实现流水灯

（一）、硬件部分设计

1、参考链接完成硬件部分设计

基于Nios 的 hello world

2、添加其他IP核

添加PIO

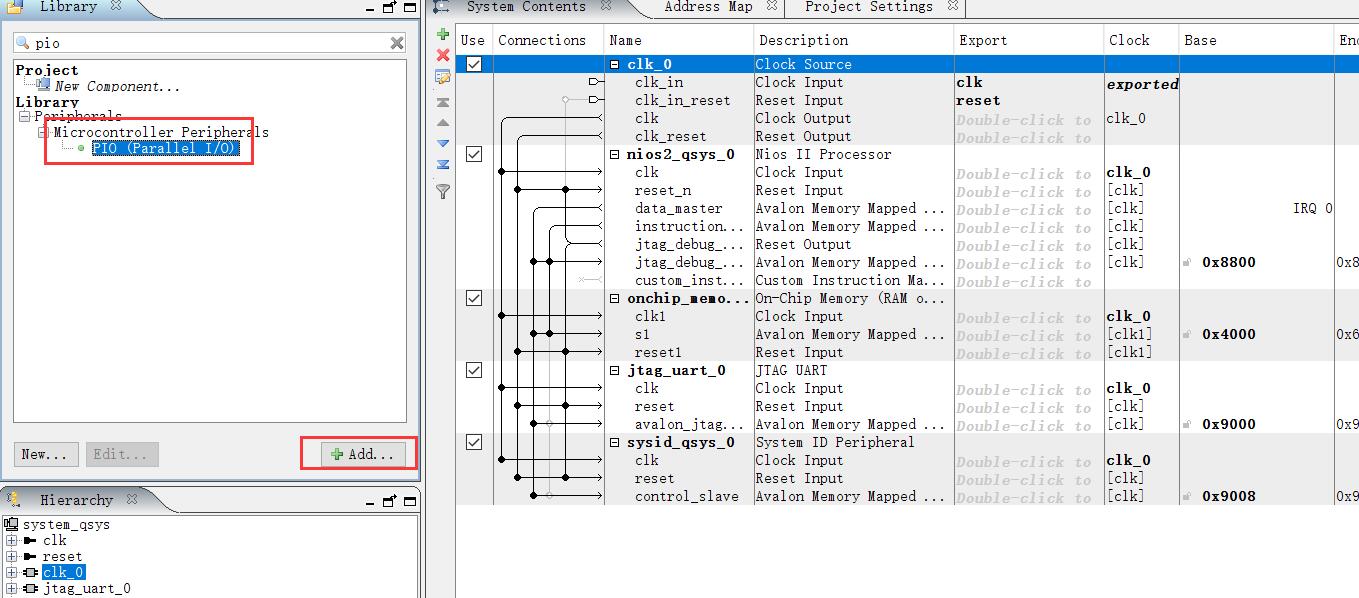

搜索pio、选择PIO进行添加

在这里插入图片描述

设置宽度（设置为4个LED）

在这里插入图片描述

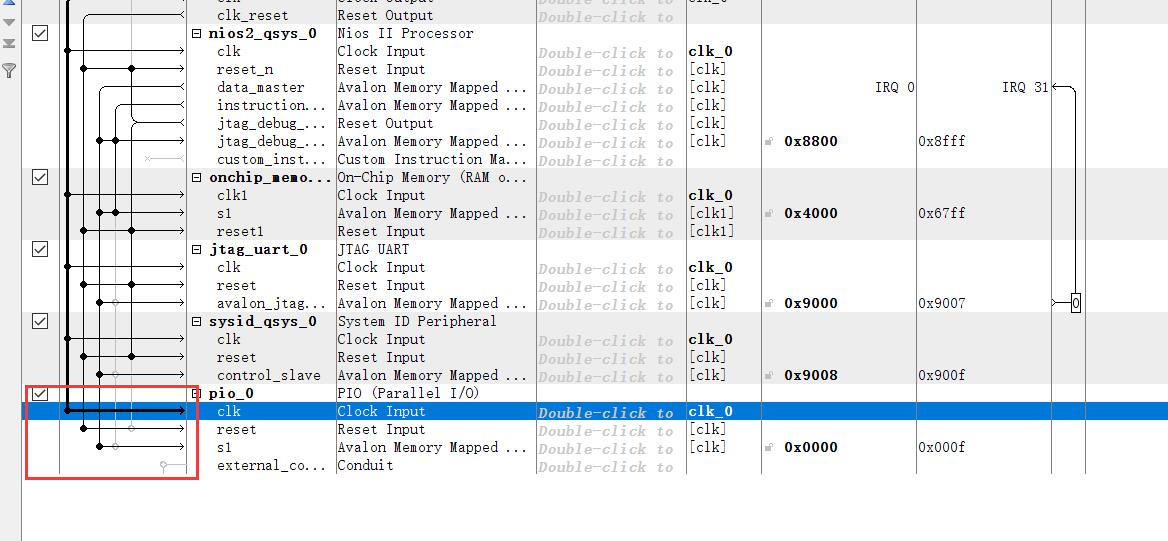

3、连接时钟和复位

在这里插入图片描述

4、设置led的输出

在这里插入图片描述

5、系统分配地址

选择System->Assign Base Address

6、使用FPGA资源

选择Generate->Generate,保持默认设置，保存

7、创建顶层文件（参考上面链接）

在Quarus中选择New->Verilog HDL File

代码内容

module hello_world(input clk,input reset_n,output  [3:0] led
);
//此处的代码可以通过Qsys中的Generate->Generate Example，复制里面的内容，粘贴到此处，进行相应的修改
system_qsys u0 (.clk_clk       (clk),       //   clk.clk.reset_reset_n (reset_n), // reset.reset_n.led_export    (led)     //   led.export);endmodule

8、芯片引脚设置

选择Assignments->device，Device pin options

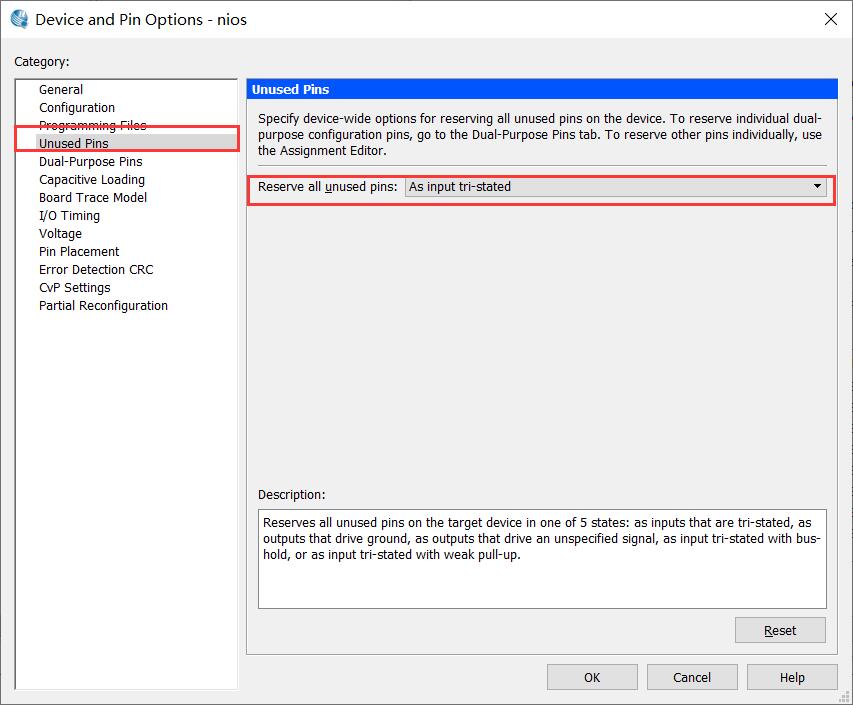

进行unused pin设置

在这里插入图片描述

特殊引脚设置，设置为常规引脚

在这里插入图片描述

9、编译完成后，分配管脚

在这里插入图片描述

再次编译

（二）软件设计

参考同上链接

修改代码文件为

#include <stdio.h>
#include "system.h"
#include "altera_avalon_pio_regs.h"
#include "alt_types.h"
const alt_u8
led_data[4]={0x01,0x03,0x07,0x0F};
int main (void) {int count=0;alt_u8 led;volatile int i;while (1){if (count==4){count=0;}else{count++;}led=led_data[count];IOWR_ALTERA_AVALON_PIO_DATA(LED_BASE, led);//延时的设置i = 0;while (i<5000000)i++;}	return 0;
}
